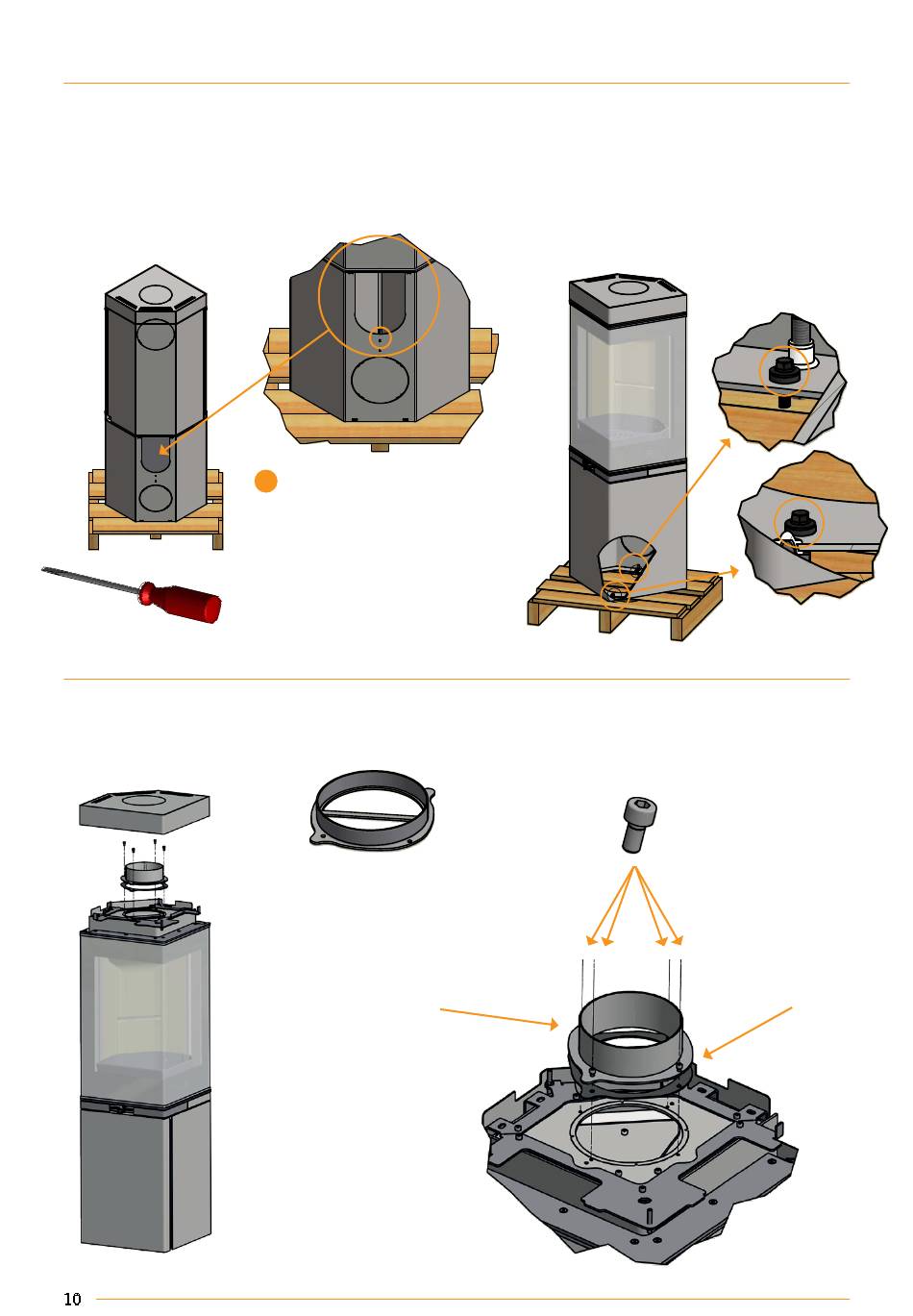

DESEMBALAJE

Compruebe que la estufa no esté dañada antes de comenzar su instalación.
A
La estufa está fijada al pallet con dos tornillos desde el interior. En los modelos Scan 80-2 y 80-4 abra la puerta y retire
los tornillos. En los modelos Scan 80-1 y 80-3 puede acceder a los tornillos desde la parte trasera de la estufa (1).
NOTA: No toque el cristal
NOTA: La estufa se debe retirar del pallet quitando los tornillos. No la arranque del pallet, puede dañar la estufa.
B ( 1:2 )
B ( 1:2 )
A ( 0,13 : 1 )
C ( 1:2 )
B ( 1:2 )
Røgstuds til indvendig skorsten
Drawing
Date: 10-05-2017
number:
jwa
Constructed/Changed by:
SCAN A/S
DK-5492 Vissenbjerg©
AJUSTE DE LA PIEZA DE CONEXIÓN DE LA CHIMENEA
El fabricante ha preparado la estufa para una salida superior.
La pieza de conexión de la chimenea, la junta para la pieza de conexión de la chimenea y los tornillos se encuentran en la
cámara de combustión de la estufa.
10
Stove:
A ( 0,13 : 1 )
C ( 1:2 )
B ( 1:2 )
C ( 1:2 )
Quite la placa de detrás de
1
la estufa colocando la punta
de un destornillador plano
en la muesca bajo la placa
y levantando, hasta poder
retirarla.
