MANUAL DE MANTENIMIENTO
ES

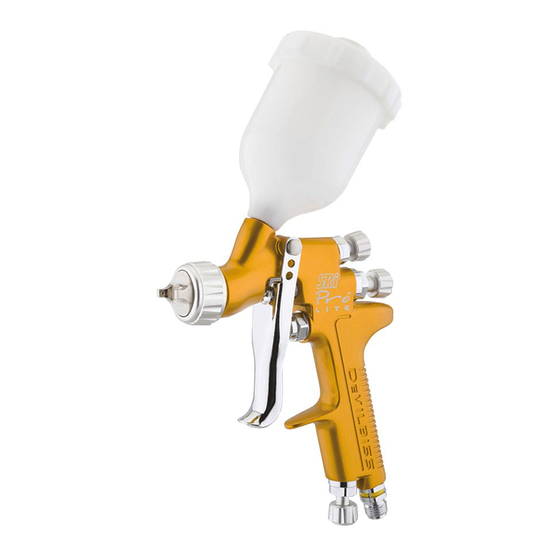

DEVILBISS Sri PRO
Serie: SRi PRO Lite
Pistola de gravedad para micro-reparaciones,
reparaciones SMART y áreas pequeñas.
II 2 G X
IMPORTANTE! NO DESTRUIR
Es responsabilidad del cliente asegurar que todos los operadores y personal de mantenimiento lean y
comprendan este manual.
Póngase en contacto con su representante DeVilbiss si necesita copias adicionales de este manual.
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE PRODUCTO DEVILBISS
1/24
SB-E-2-512 R4.2
www.carlisleft.com
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para DeVilbiss SRi PRO Lite Serie
Resumen de contenidos para DeVilbiss SRi PRO Lite Serie
- Página 1 Es responsabilidad del cliente asegurar que todos los operadores y personal de mantenimiento lean y comprendan este manual. Póngase en contacto con su representante DeVilbiss si necesita copias adicionales de este manual. LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE PRODUCTO DEVILBISS 1/24 SB-E-2-512 R4.2...
-
Página 2: Descripción Funcional
Si tiene alguna duda respecto a la idoneidad de un material específico, póngase en contacto con su Distribuidor DeVilbiss o directamente con DeVilbiss. ESPECIFICACIONES PRESIONES DE ENTRADA DE AIRE Presión estática máxima del aire de entrada... -
Página 3: Declaración De Conformidad Ue
Descripción del producto / Objeto de la SRi PRO LITE declaración: Este producto está diseñado para ser usado Materiales a base de agua y disolventes con: Puede utilizarse en zonas de riesgo: Zonas 1 / Zonas 2 Nivel de protección: II 2 G X Datos y rol del Organismo notificado: Element Materials Technology (0891) - Página 4 En esta hoja de piezas, las palabras ADVERTENCIA, PRECAUCIÓN y NOTA se utilizan de la siguiente manera para llamar la atención a información de seguridad importante: ADVERTENCIA PRECAUCIÓN NOTA Peligros o prácticas no seguras que podrían Peligros o prácticas no seguras que podrían Información importante relacionada con la causar lesiones personales graves, la muerte o causar lesiones personales menores, daños en el...
-
Página 5: Cabezal De Aire
SRi PRO LITE FORMATO DEL NÚMERO DE PIEZA Y GUÍA DE SELECCIÓN DE PIEZAS CABEZAL DE AIRE PICO DE FLUIDO High Efficiency Tamaño y construcción Ver Tabla 2 HVLP Patrón redondo High Efficiency Ver Tabla 1 SRi PRO Lite TABLA 1 CABEZAL DE AIRE GUÍA DE RENDIMIENTO Tamaño del Presión de... -
Página 6: Diagrama De Piezas
DIAGRAMA DE PIEZAS 6/24 SB-E-2-512 R4.2 www.carlisleft.com... -
Página 7: Lista De Piezas
LISTA DE PIEZAS REF. Nº DE PIEZA. DESCRIPCIÓN CANT. ANILLO DE RETENCIÓN JUNTA GIRATORIA CABEZAL DE AIRE JUNTA DEL ANILLO DE RETENCIÓN VER TABLA 1 CABEZAL DE AIRE Y ANILLO DE RETENCIÓN VER TABLA 2 PICO DE FLUIDO Y SEPARADOR SRIPRO-2-K5 SEPARADOR (KIT DE 5) JUNTA DEL CASQUILLO DEL CUERPO... -
Página 8: Piezas De Mantenimiento
La pistola no está diseñada para ser utilizada con materiales altamente corrosivos y/o abrasivos. • Para evitar una degradación prematura de las piezas, DeVilbiss recomienda que se lave la pistola con una solución de limpieza neutral (pH 6 a 8). •... -
Página 9: Secuencia De Arranque
ADVERTENCIA La pistola pulverizadora debe estar conectada a tierra para desvanecer cualquier carga electrostática creada por el flujo de aire o fluido. Esto puede realizarse a través del montaje de la pistola o usando mangueras de aire/fluido conductivas. Debe verificarse la conexión eléctrica entre la pistola y la tierra con un ohmímetro;... -
Página 10: Mantenimiento Y Limpieza De La Pistola
NOTA Dependiendo de la longitud de la manguera, puede ser necesario utilizar una manguera de mayor diámetro. Instale un manómetro en la empuñadura de la pistola. Con el gatillo apretado, ajuste la presión regulada según sea necesario. No utilice más presión que la necesaria para atomizar el material que se esta aplicando. -
Página 11: Desmontaje Pico De Fluido Y Aguja
DESMONTAJE PICO DE FLUIDO Y AGUJA NOTA Al sustituir el pico de fluido o la aguja de fluido, sustituya el pico, la aguja y la empaquetadura de fluido al mismo tiempo. El uso de piezas desgastadas puede causar fugas de fluido. No apriete demasiado. -
Página 12: Desmontaje De La Válvula De Aire
DESMONTAJE DE LA VÁLVULA DE AIRE 12/24 SB-E-2-512 R4.2 www.carlisleft.com... -
Página 13: Desmontaje / Montaje De Las Juntas De La Válvula De Aire
DESMONTAJE / MONTAJE DE LAS JUNTAS DE LA VÁLVULA DE AIRE 13/24 SB-E-2-512 R4.2 www.carlisleft.com... - Página 14 DESMONTAJE EMPAQUETADURA 14/24 SB-E-2-512 R4.2 www.carlisleft.com...
-
Página 15: Solución De Problemas Mecánicos
SOLUCIÓN DE PROBLEMAS MECÁNICOS PROBLEMAS GENERALES CAUSA SOLUCIÓN No hay presión de aire en la Compruebe el suministro de aire pistola. y la línea de aire. No hay pulverización. El pomo de ajuste de la aguja de Abra el pomo de ajuste de la fluido no está... -
Página 16: Problemas Con El Fluido
Al desmontar el cabezal de aire del anillo de retención, no retire el asiento del anillo del anillo de retención. Pueden dañarse estas piezas. Simplemente pase un paño para limpiar las piezas y vuelva a montarlas con un cabezal de aire nuevo o limpio. PROBLEMAS CON EL FLUIDO CAUSA SOLUCIÓN... -
Página 17: Problemas Con El Aire
PROBLEMAS CON EL AIRE CAUSA SOLUCIÓN Retire el vástago de la válvula de Vástago de la válvula de aire aire y limpie a fondo el husillo y contaminado y mal asentado. las superficies de contacto de la válvula. Pequeña fuga de aire del cabezal de aire cuando el gatillo no está... -
Página 18: Solución De Problemas De Pulverización
SOLUCIÓN DE PROBLEMAS DE PULVERIZACIÓN PROBLEMA CAUSA SOLUCIÓN Patrón cargado arriba o abajo. Acumulación de material en el Remojar el cabezal o el pico en un cabezal de aire, obstrucción en los disolvente apropiado y limpiar a orificios del cuerno, los orificios fondo. - Página 19 Patrón cargado en el centro. Gire la válvula en el sentido La válvula de ajuste del patrón está antihorario hasta que consiga el demasiado cerrada. patrón correcto. Reduzca el caudal de fluido girando el tornillo de ajuste de la aguja de Demasiado material.
- Página 20 Patrón cargado con extremos en forma de bola. Cambie a un pico de fluido más pequeño o cambie el cabezal de aire Demasiado caudal de fluido. por otro de especificaciones distintas. Demasiada presión del aire de Reduzca la presión de aire. atomización.
-
Página 21: Dimensiones
DIMENSIONES 21/24 SB-E-2-512 R4.2 www.carlisleft.com... - Página 22 NOTAS 22/24 SB-E-2-512 R4.2 www.carlisleft.com...
- Página 23 NOTAS 23/24 SB-E-2-512 R4.2 www.carlisleft.com...
-
Página 24: Política De Garantía
POLÍTICA DE GARANTÍA Los productos de DeVilbiss están cubiertos por la garantía limitada de un año sobre materiales y mano de obra de Carlisle Fluid Technologies. El uso de cualquier pieza u accesorio que no sea de Carlisle Fluid Technologies anulará todas las garantías. Si desea información específica sobre garantías, diríjase a una de las oficinas de Carlisle Fluid...
