Manuales relacionados para NEC MultiSync P232W
Resumen de contenidos para NEC MultiSync P232W

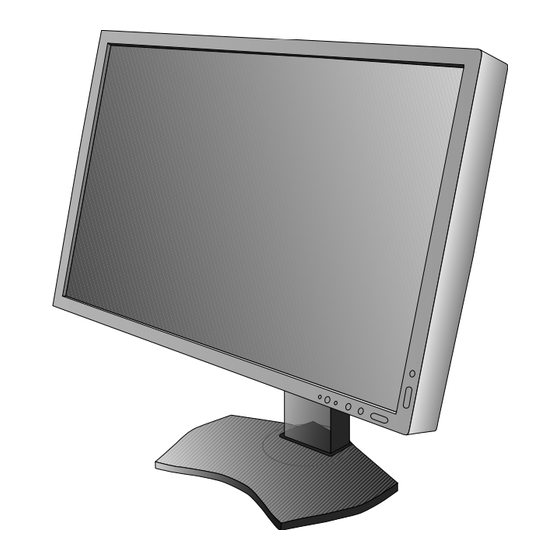

- Página 1 MultiSync P232W MultiSync P241W Manual de usuario...
-
Página 2: Tabla De Contenido
Índice Precaución, Peligro ........................Español-1 Información de registro .........................Español-2 Uso recomendado ........................Español-3 Características del producto ......................Español-5 Tabla de contenido ........................Español-5 Inicio rápido ..........................Español-6 Controles ............................Español-11 Uso de la función MODO DE IMAGEN ..................Español-17 OSD avanzado ..........................Español-18 Especifi caciones - P232W ......................Español-27 Especifi... - Página 3 Windows es una marca registrada de Microsoft Corporation. NEC es una marca registrada de NEC Corporation. ErgoDesign es una marca registrada de NEC Display Solutions, Ltd. en Austria, los países del Benelux, Dinamarca, Francia, Alemania, Italia, Noruega, España, Suecia y el Reino Unido.
-
Página 4: Información De Registro
C-UL: contiene la marca C-UL y cumple las normas de seguridad canadienses según CAN/CSA C22.2 Nº 60950-1. Información de la CFC Utilice los cables específi cos que se suministran con el monitor MultiSync P232W/MultiSync P241W para no provocar interferencias en la recepción de radio y televisión. -
Página 5: Uso Recomendado
NOTA: Como en todos los dispositivos de visualización personales, NEC DISPLAY SOLUTIONS recomienda utilizar con regularidad un salvapantallas con movimiento siempre que la pantalla esté inactiva o apagar el monitor si no se va a utilizar. - Página 6 SI EL MONITOR ESTÁ SITUADO Y AJUSTADO CORRECTAMENTE, EL USUARIO SENTIRÁ MENOS FATIGA EN LOS OJOS, HOMBROS Y CUELLO. CUANDO COLOQUE EL MONITOR, COMPRUEBE LO SIGUIENTE: • Para garantizar el óptimo rendimiento, deje el monitor en marcha durante 20 minutos para que se caliente.
- Página 7 • Bajo consumo energético gracias al MODO ECO (véase la página 12). • Diseño compacto. Tabla de contenido La caja* de su nuevo monitor NEC debe contener: • Monitor MultiSync con base inclinable/giratoria/pivotante/regulable en altura • Cable de alimentación •...
-
Página 8: Inicio Rápido
Inicio rápido Para conectar el monitor LCD a su sistema, siga estas indicaciones: NOTA: Asegúrese de leer “Uso recomendado” (página 3) antes de la instalación. 1. Apague el ordenador. 2. Para un PC o MAC con salida digital DVI: conecte el cable de señal DVI al conector de la tarjeta de visualización de su sistema (fi... - Página 9 DVI-2* DC-OUT* Cable de alimentación * Entrada para productos opcionales de NEC (Sólo para P241W). No utilice este conector si no se le indica así. Figura C.1 5. Para mantener los cables bien ordenados, colóquelos en el sistema de conducto para cables incorporado en el soporte.
- Página 10 7. Deslice la cubierta de los cables hacia abajo (fi gura D.1). 8. Conecte un extremo del cable de alimentación a la entrada de corriente alterna en la parte trasera del monitor y el otro extremo a la toma de corriente. NOTA: Consulte el apartado Peligro de este manual para asegurarse de que selecciona el cable de alimentación de corriente alterna adecuado.
- Página 11 Rotación de la pantalla Antes de girar la pantalla, súbala al máximo e inclínela para evitar golpearla contra la mesa o pellizcarse los dedos. Desconecte todos los cables. Para subir la pantalla, coloque una mano a cada lado del monitor y súbala hasta la máxima posición (fi gura RL.1). Para girarla, ponga una mano a cada lado de la pantalla y gírela en el sentido de las agujas del reloj, para pasar del modo horizontal al modo vertical o en el sentido contrario a las agujas del reloj, para pasar del modo vertical al modo horizontal (fi...
- Página 12 Cómo instalar el brazo fl exible Este monitor LCD está diseñado para ser utilizado con un brazo fl exible. Para montar el monitor de otra forma: • Siga las instrucciones facilitadas por el fabricante del montaje del monitor. • Para cumplir las normas de seguridad, el monitor debe estar montado en un brazo que soporte su peso. Para más información, consulte la página 27-28.
-
Página 13: Controles
Controles Los botones de control OSD (On-Screen Display) situados en la parte frontal del monitor funcionan del siguiente modo: Para acceder al menú OSD, pulse el botón MENU. Para modifi car la señal de entrada, pulse el botón SELECT. NOTA: El menú... - Página 14 Controles de brillo/contraste BRILLO Ajusta el brillo de la imagen global y del fondo. NOTA: El nivel de brillo se ajusta utilizando la salida de la luz posterior. La pantalla se compensará digitalmente ante niveles de brillo bajo o alto. Si se produce la compensación digital, el valor de brillo del OSD pasará...
- Página 15 ESTABILIDAD (sólo para entradas analógicas) Mejora el enfoque, la claridad y la estabilidad de la imagen aumentando o reduciendo esta confi guración. Si no consigue confi gurar la imagen satisfactoriamente con las funciones “AUTO AJUSTE” y “ANCHURA”, puede reajustarla con la función “ESTABILIDAD”. Para ello puede utilizar una prueba de muaré.
- Página 16 Herramientas MODO PIP Seleccione el MODO PIP, APAG/PIP/YUXTAP. - ASPECTO/YUXTAP. - COMPLETA. Puede seleccionar un MODO DE IMAGEN individual en cada pantalla. Este monitor puede mostrar 2 entradas a la vez. YUXTAP. - YUXTAP. - APAG PIP* ASPECTO* COMPLETA* ROTACIÓN DE LA IMAGEN: ENCENDIDO / ROTACIÓN DE LA SUBIMAGEN: ENCENDIDO YUXTAP.
- Página 17 TIEMPO DESACTIV. El monitor se apagará automáticamente transcurrido el tiempo que haya indicado. Antes de apagarse, aparecerá un mensaje en la pantalla preguntándole si desea que el apagado no se efectúe hasta que hayan transcurrido 60 minutos. Pulse cualquier botón OSD para retrasar el apagado. MODO APAGADO Intelligent Power Manager permite que el monitor pase al modo de ahorro de energía tras un período de inactividad.
- Página 18 CONF. DE FÁBRICA Si selecciona CONF. DE FÁBRICA podrá restablecer la confi guración de fábrica de todos los controles de OSD: BRILLO, CONTRASTE, MODO ECO, NEGRO, CONTROL DE LA IMAGEN, SISTEMA DE CONTROL DEL COLOR, NITIDEZ, MODO PIP, ENTRADA DE PIP, PIP IZQ./DERECHA, PIP ABAJO/ARRIBA, TAMAÑO DE PIP, SELECCIÓN USB, EXTENSIÓN EDID, TIEMPO DESACTIV., MODO APAGADO, OSD IZQ./DERECHA, OSD ABAJO/ ARRIBA, ACTIVIDAD OSD, TRANSPARENCIA OSD.
-
Página 19: Uso De La Función Modo De Imagen
Ajustes médicos para visualización de radiografías. Opción que cumple el estándar DICOM para la Función de pantalla de escala de grises. PROGRAMMABLE Para el software “MultiProfi ler” o el ajuste de la calibración de hardware mediante el software de NEC Display (PROGRAMABLE) Solutions (algunas opciones de OSD se encuentran desactivadas). -
Página 20: Osd Avanzado
OSD avanzado Para más información acerca de los controles, utilice el menú avanzado. Hay 2 modos de acceder al menú avanzado. Método 1: <Para acceder al menú avanzado> • Pulse el botón Menu [Menú] para acceder al menú OSD. Utilice los botones de la parte frontal para desplazar el cursor hasta OPCIÓN AVANZADA in Color control systems [Sistemas de control del color]. - Página 21 GAMMA Permite seleccionar manualmente el brillo de la escala de grises. Hay cinco opciones: sRGB, L Star, DICOM* , PROGRAMMABLE (PROGRAMABLE) y CUSTOM (PERSONALIZADO). Recomendamos mostrar los datos de imagen en escala de grises en pantalla. sRGB: opción GAMMA para sRGB. L Star: opción GAMMA para el espacio de color de laboratorio.
- Página 22 UNIFORMITY Esta función compensa electrónicamente las leves desviaciones de la uniformidad del (UNIFORMIDAD) blanco y de los colores que se pueden producir en el área de visualización de la pantalla. Estas desviaciones son típicas de los paneles LCD. Esta función mejora el color y nivela la uniformidad de la luminancia de la pantalla.
- Página 23 B-FINE Ajusta la confi guración de “FINE” (ESTABILIDAD) del componente AZUL de la imagen. (ESTABILIDAD B) Pulse “IZQ.” o “DERECHA” para ajustarlo. (sólo para entradas analógicas) R-SHARPNESS Ajusta la confi guración de nitidez del componente rojo de la imagen. (NITIDEZ R) Pulse “IZQ.”...
- Página 24 BLACK LEVEL Permite ajustar el nivel de negro RGB por nivel de señal de entrada. (NIVEL DE NEGRO) (sólo para entradas analógicas) VIDEO LEVEL* NORMAL: Para confi gurar el ordenador. Muestra todas las señales de entrada de 0-255 pasos. (NIVEL DE VIDEO) EXPAND (AMPL.): Para confi...
- Página 25 EDID EXTENSION Opción de comunicación con dispositivo de entrada que incluye la cadencia de la señal. (EXTENSIÓN EDID) NORMAL: Cuando esté conectado un PC u otro equipo informático, seleccione “NORMAL”. (Sólo para entrada ENHANCED (MEJORADA): Opción alternativa para dispositivos que no sean DVI) ordenadores, como reproductores de DVD o consolas de juego.
- Página 26 OSD. ARRANQUE) Nota: Si el botón “EXIT” se pulsa mientras se muestra el logotipo de NEC, aparecerá el menú del BOOT LOGO (LOGO DE ARRANQUE). Es posible cambiar la confi guración del BOOT LOGO (LOGO DE ARRANQUE) a desactivado.
- Página 27 OSD ROTATION AUTO: La pantalla OSD gira automáticamente cuando se gira el monitor. OSD (ROTACIÓN DE ROTATION (ROTACIÓN DE OSD) se establece en AUTO de forma predeterminada. OSD) LANDSCAPE (HORIZONTAL): Muestra OSD en modo horizontal. PORTRAIT (VERTICAL): Muestra OSD en modo vertical. IMAGE ROTATION AUTO: la imagen de la ventana principal gira automáticamente en función de la (ROTACIÓN DE LA...
- Página 28 EntradaA TILE-MATRIX La función TILE MATRIX permite ver una imagen en varias pantallas. Esta función puede utilizarse con hasta 25 monitores (5 verticales y 5 horizontales). Con la función TILE MATRIX, la señal de salida del PC debe enviarse a cada monitor a través de un amplifi...
-
Página 29: Especifi Caciones - P232W
1600 x 900* a 60 Hz 1680 x 1050* a 60 Hz 1920 x 1080 a 60 Hz..........NEC DISPLAY SOLUTIONS recomendado resolución 1024 x 1280* a 60 Hz para garantizar el rendimiento óptimo de la pantalla. 1080 x 1920*... -
Página 30: Especifi Caciones - P241W
60 Hz hasta 75 Hz (analógico), 1600 x 1200* a 60 Hz (digital) 1680 x 1050* a 60 Hz 1920 x 1200 a 60 Hz..........NEC DISPLAY SOLUTIONS recomendado resolución 1024 x 1280* a 60 Hz para garantizar el rendimiento óptimo de la pantalla. -
Página 31: Características
VESA. Visual Controller: es una innovadora familia de software desarrollada por NEC Display Solutions que permite un acceso intuitivo a todos los controles de ajuste del monitor y al diagnóstico remoto a través de la interfaz de Windows basada en el estándar VESA, protocolo DDC/CI. -
Página 32: Solución De Problemas
NOTA: Como en todos los dispositivos de visualización personales, NEC DISPLAY SOLUTIONS recomienda utilizar con regularidad un salvapantallas con movimiento siempre que la pantalla esté inactiva o apagar el monitor si no se va a utilizar. - Página 33 La imagen no es tan brillante • Asegúrese de que el MODO ECO y BRILLO AUTOM. estén apagados. • Si el brillo aumenta o disminuye, asegúrese de que BRILLO AUTOM. está desactivado. • En MODO DE IMAGEN, active HI-BRIGHT [BRILLO ALTO]. Véase la página 17. •...
-
Página 34: Uso De La Función Brillo Autom
Uso de la función Brillo autom. El brillo de la pantalla LCD se puede ajustar para aumentarlo o reducirlo en función de la luz ambiental. Si la luz ambiental es brillante, el monitor se volverá más brillante para adaptarse a la luz ambiental. Si la luz ambiental es tenue, el monitor se volver más tenue para adaptarse a la luz ambiental. -
Página 35: Tco'03
TCO’03 (para MultiSync P241W) (traducción de la normativa TCO’03 en inglés) Enhorabuena El monitor que acaba de adquirir lleva la etiqueta “TCO’03 Displays”. Esta etiqueta indica que su monitor se ha diseñado, fabricado y probado siguiendo algunos de los controles de calidad y respeto al medio ambiente más estrictos del mundo. -
Página 36: Tco Displays 5
TCO Displays 5 (para MultiSync P232W) (Este documento es una traducción de la normativa TCO Displays 5 en inglés) ¡Enhorabuena! ¡Este monitor ha sido diseñado pensando en sus necesidades y en las del planeta! El monitor que acaba de adquirir posee la certiÞ cación TCO. -
Página 37: Información Del Fabricante Sobre Reciclaje Y Energía
Información del fabricante sobre reciclaje y energía NEC DISPLAY SOLUTIONS está muy comprometido con la protección del medio ambiente y considera el reciclaje una de las máximas prioridades de la empresa para reducir los daños al medio ambiente. Nuestro objetivo es desarrollar productos respetuosos con el medio ambiente y poner nuestro máximo empeño en ayudar a defi...
