Installation, Operation and
Maintenance Manual

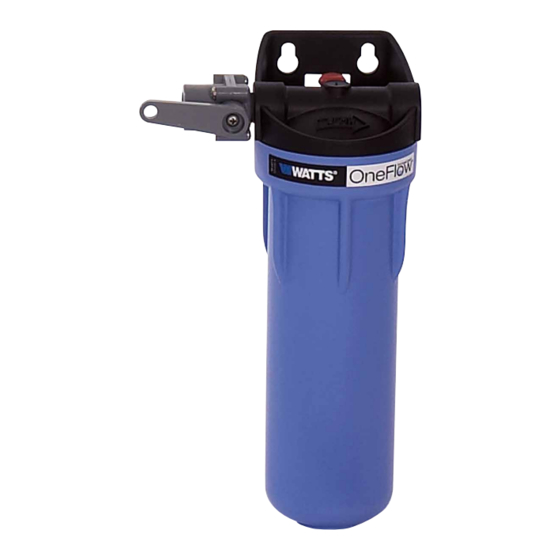

Model OF110-1
OneFlow
Anti-Scale System
®
Chemical-Free, Salt-Free Scale Prevention
WARNING
!
Read this Manual BEFORE using this equipment.
Failure to read and follow all safety and use information
can result in death, serious personal injury, property
damage, or damage to the equipment.
Keep this Manual for future reference.
Introduction
The OneFlow
Anti-Scale System will condition the tap water
®
providing optimum water characteristics for their specified applica-
tions. The result is reduced equipment maintenance requirements,
longer equipment life and improved quality & consistency of your
products.
The OneFlow
system is built with the finest and most advanced
®
materials and each system is quality inspected and pressure
tested prior to shipment. With proper installation and routine
maintenance, you will have years of trouble-free operation.
Please refer to this manual when performing routine filter changes.
The instructions make periodic maintenance quick and easy and
ensure you will receive maximum benefit from your system.
System Specifications
Inlet/Outlet Connections:
Service Flow Rate: 0-1 gpm
Gallon Rating: OF110-1: 1 year for the OF110RM
Capacity: OF110RM cartridge does not have a grain removal
capacity, however, other contaminants present in the water will
gradually degrade the effectiveness of this cartridge. Change the
OF110RM cartridge at least once a year.
WARNING
!
You are required to consult the local building and plumbing
codes prior to installation. If the information in this manual is
not consistent with local building or plumbing codes, the local
codes should be followed. Inquire with governing authorities
for additional local requirements.
/
" FNPT
1
2
WARNING
!
Need for Periodic Inspection and Yearly Maintenance:
Periodic inspection and yearly maintenance by a licensed
contractor is required. Corrosive water conditions and/or
unauthorized adjustments or repair could render the valve
ineffective for service intended. Regular checking and
cleaning of the valve's internal components and check
stops helps assure maximum life and proper product
function. Frequency of cleaning and inspection depends
upon local water conditions.
IOM-OF110-1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Watts OneFlow OF110-1

  • Página 1 IOM-OF110-1 Installation, Operation and Maintenance Manual Model OF110-1 OneFlow Anti-Scale System ® Chemical-Free, Salt-Free Scale Prevention WARNING Read this Manual BEFORE using this equipment. Failure to read and follow all safety and use information can result in death, serious personal injury, property damage, or damage to the equipment.
  • Página 2: Feed Water Chemistry Requirements

    4 weeks before placing unit into service. For applications with copper concentra- • IF water hammer is evident, install water hammer arrestors tion greater than 1.3 ppm, please consult Watts Water before the OneFlow unit.
  • Página 3 Installation Installation Drawings & Dimensions Turn off all equipment to be fed by the OneFlow system, ® locate water supply cut-off valve and turn OFF Determine if the water line has an existing water treatment system. If so, examine system for use of polyphospate or other scale inhibitors.
  • Página 4 Installation Drawings & Dimensions...
  • Página 5: Replacement Filter Cartridges

    Operation With sufficient pressure, operation of the Watts OneFlow system ® is completely automatic. Dependable operation involves only peri- odic filter changes and service documentation. Maintenance Replacement Filter Cartridges Routine maintenance of your OneFlow system involves periodic ® filter cartridge changes and/or replacement of sump O-rings. If the...
  • Página 6 Replacement Parts for: OneFlow OF110-1 ® Drawing ID # Description Housing, " #10 w/PR O-Ring Valve, "FxM Ball Bracket, Single Housing OF110RM Replacement Cartridge Screws...
  • Página 7 7. Defective parts are subject to inspection by either Watts Regulator Company or any authorized representative before final commitment of warranty adjustment is made. 8. Watts Regulator Company reserves the right to make changes or substitutions in parts or equipment with material of equal quality or value and of then current production.
  • Página 9: Introducción

    IOM-OF110-1_ES Manual de instalación, funcionamiento y mantenimiento Modelo OF110-1 Sistema antisarro OneFlow ® Prevención de sarro sin sustancias químicas, sin sal ADVERTENCIA Lea este manual ANTES de utilizar el equipo. Si no lee y respeta toda la información sobre seguridad y uso, las consecuencias pueden ser la muerte, lesiones graves, daños materiales o daños en el equipo.
  • Página 10: Precauciones En La Instalación

    1.3 ppm, comuníquese al Servicio Técnico al instalar un accesorio para evitar girar la válvula. de Calidad de Agua de Watts. Para minimizar aún más cualquier problema relacionado con exceso de cobre, • NO instalar la unidad detrás de equipos de modo que se evite aplicar exceso de fundente en las superficies internas dificulte el acceso al sistema para el reemplazo del filtro.
  • Página 11: Instalación

    Instalación 1. Apagar todos los equipos que se abastecerán del sistema OneFlow , localizar la válvula de corte del suministro de ® agua y CERRARLA. 2. Determinar si la tubería de agua ya cuenta con un sistema de tratamiento de agua. De ser así, examinar el sistema para determinar si utiliza polifosfato u otros inhibidores de sarro.
  • Página 12: Diagramas Y Dimensiones De Instalación

    Diagramas y dimensiones de instalación ADAPTADOR DE 1/2" MPT NECESARIO PARA ADAPTAR LA ADAPTADOR ENTRADA FPT. MONTAR A UNA PARED FIRME DE 1/2" MPT EN ENTRAMADOS O PANEL NECESARIO PARA PARA PARED. NO MONTAR A ADAPTAR A LA TABLAROCA NI PLACA DE YESO SALIDA FPT.
  • Página 13: Funcionamiento

    Funcionamiento Si la presión es suficiente, el funcionamiento del sistema OneFlow de Watts es totalmente automático. Para que ® el funcionamiento sea confiable sólo se requieren cambios periódicos de los filtros y el registro del mantenimiento. Mantenimiento Cartuchos de filtro de repuesto...
  • Página 14: Piezas De Repuesto Para: Oneflow

    Piezas de repuesto para: OneFlow OF110-1 ® Nº de referencia Descripción del diagrama Alojamiento, " Nº 10 con PR Junta tórica Válvula, esférica de " FxM Soporte, alojamiento simple Cartucho de repuesto OF110RM Tornillos...
  • Página 15: Garantía Limitada

    8. Watts Regulator Company se reserva el derecho a realizar cambios o sustituciones en las piezas o el equipo por materiales de valor o calidad equivalente y producción vigente en el momento.
  • Página 17: Spécifications Du Système

    IOM-OF110-1_FR Manuel d’installation, de fonctionnement et d’entretien Modèle OF110-1 Système antitartre OneFlow ® Prévention contre le tartre sans produits chimiques ni sel AVERTISSEMENT Lisez ce manuel AVANT d’utiliser cet équipement. Le non-respect de ces instructions ou des renseignements relatifs à la sécurité et à l’utilisation risque de provoquer des blessures graves, voire mortelles, des dégâts matériels et des dommages à...
  • Página 18: Exigences Relatives À L'état Chimique De L'eau D'alimentation

    USEPA Safe Water Drinking Act (loi sur l’eau potable sécuritaire de l’USEPA). Les MCL des minéraux et métalliques spécifiques, identifiés dans la publication de Watts Feed Water Chemistry Requirements (exigences relatives à l’état chimique de l’eau d’alimentation), ont publié les exigences chimiques d’alimentation en eau d’alimentation, remplacent le...
  • Página 19 Installation 1. Éteindre tout l’équipement devant être alimenté par le système OneFlow . Repérer le robinet d’arrêt et le fermer. ® 2. Déterminer si la conduite d’eau est équipée d’un système de traite- ment de l’eau. Le cas échéant, examiner le système pour détecter l’utilisation de polyphosphate ou d’inhibiteurs de tartre.
  • Página 20 Schémas d’installation et dimensions ADAPTATEUR D’1/2 PO MPT REQUIS POUR L’ENTRÉE FPT. ADAPTATEUR D’1/2 PO MPT REQUIS MONTER SUR DES POTEAUX DE POUR CLOISON OU DES PANNEAUX LA SORTIE FPT. MURAUX SOLIDES. NE PAS MONTER SUR DES PANNEAUX DE PLÂTRE OU DE GYPSE NON SOUTENUS.
  • Página 21: Cartouches De Filtre De Rechange

    Fonctionnement Avec une pression suffisante, le fonctionnement du système OneFlow ® de Watts est complètement automatique. Un fonctionnement fiable requiert uniquement un remplacement régulier des filtres et l’enregistrement des dates d’entretien. Entretien Cartouches de filtre de rechange L’entretien de routine du sytème OneFlow implique un remplacement ®...
  • Página 22 Pièces de rechange pour : OneFlow OF110-1 ® N° de Description schéma Boîtier, po n° 10 avec limiteur de pression Joint torique Robinet à bille d’ po FxM Support de boîtier unique Cartouche de remplacement OF110RM...
  • Página 23: Garantie Limitée

    7. Les pièces défectueuses seront soumises à une inspection par Watts Regulator Company ou par un représentant agréé avant que le recours en garantie final ne soit accepté. 8. Watts Regulator Company se réserve le droit de remplacer ou de changer les pièces ou l’équipement par un matériau de qualité et de valeur égales et en cours de production.
  • Página 24 Notes / Notas / Notes...
