MANUAL DE INSTRUCCIONES
Este producto está diseñado para instalar y quitar sujetadores
roscados en madera, metal y plástico. No se permite ningún otro. Para
uso profesional únicamente.
Requisitos del suministro de aire
1. Aplique a la herramienta 6,3 kg/cm² (6,2 bares) de aire limpio y
seco. Una presión alta reduce la vida útil de la herramienta.

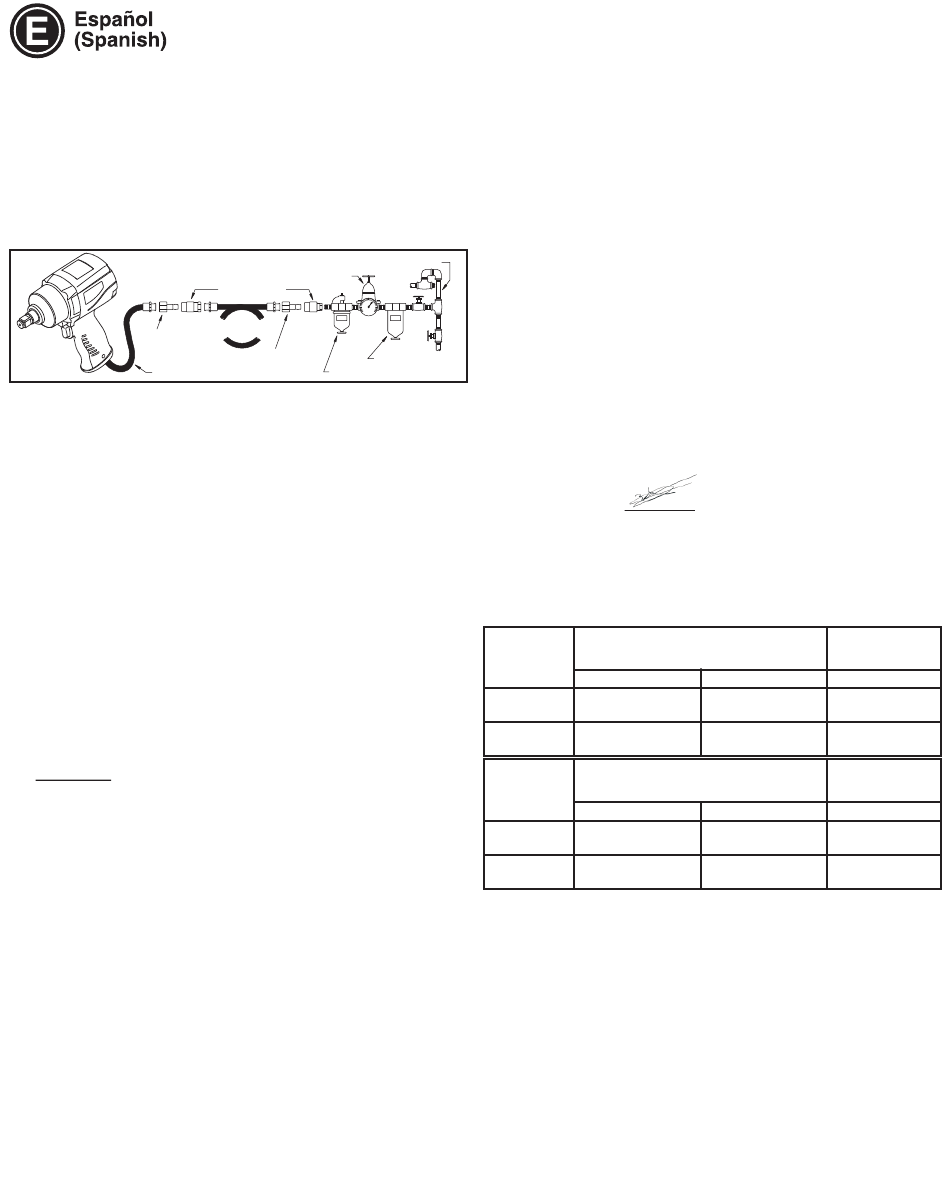

2. Conecte la herramienta en la línea de aire usando el tubo y la
manguera; encaje las piezas según los tamaños indicados en el
diagrama que se encuentra.
1/2" (12mm)
3/8" (10mm)
Lubricación
1. Emplee un lubricante de línea de aire con aceite SAE nº 10,
ajustado a dos (2) gotas por minuto. Si no se puede utilizar un
lubricante de línea de aire, aplique aceite para motor neumático al
orificio de entrada una vez al día.
2. Aplique 1/3 onza (10 ml) de grasa sintética para embragues CP
Pneu-Lube 8940158455.
Funcionamiento
1. El uso previsto de esta llave de impacto es con boquillas
clasificadas para impacto operando sobre sujetadores roscados.
Para operar, hale el gatillo en la manija. Empuje el pasador de
inversión para operar en rotación hacia adelante. Tire del pasador
de inversión para operar en rotación hacia atrás.
2. Esta llave de impacto está equipada con un regulador para permitir
ajustar la potencia de salida en la posición hacia adelante
únicamente. En la posición de reversa, la herramienta siempre
funciona a máxima potencia, no hay regulación.

Mantenimiento

1. Después del primer año, desarme e inspeccione el motor
neumático y el embrague de impacto cada tres (3) meses si la
herramienta se usa todos los días.
dañados o desgastados.
2. Los componentes que sufren un mayor desgaste están
subrayados en la lista de componentes.
3. Para disminuir el tiempo perdido, se recomienda el uso de los
juegos de servicio que se encuentran:
8940165883 Equipo de Manteninimiento
(Incl: 16, 30, 35, 40, 41)
8940165884 Equipo de Reparación
(Incl: 16, 30, 35, 37, 38, 39, 40, 41)
8940167479 Equipo de Manteninimiento(CP7735H)
(Incl: 16, 30, 35, 40A, 41A)
8940167480 Equipo de Reparación(CP7735H)
(Incl: 16, 30, 35, 37, 38, 39A, 40A, 41A)
Copyright 2008, Chicago Pneumatic Tool Co. LLC
Derechos reservados. Cualquier uso o copiado no autorizado del contenido o parte del mismo está prohibido. Esto corresponde en particular a marcas
comerciales, denominaciones de modelos, números de partes y dibujos. Utilice partes autorizadas únicamente. La garantía o responsabilidad de productos
no cubre ningún daño o defecto causado por el uso de partes no autorizadas.
1/2" (12mm)
CA048362 (1/2")
1/2" (12mm)
1/2" (12mm)
1/2" (12mm)
CA048360 (1/2")
CA048361 (1/2")
Sustituya los componentes
DECLARACIÓN DE CONFORMIDAD DE LA CE
Nosotros, Chicago Pneumatic Tool Co. LLC, 13325 Carowinds Blvd.,Charlotte, NC
28273 EE.UU., declaramos bajo nuestra entera responsabilidad que el producto al cual
se refiere esta declaración cumple los requisitos de la directiva de junio de 1998 del
Consejo, referente a la armonización de las leyes sobre maquinaria de los estados
miembros (98/37/CE).
Nombre de la herramienta Aprietatuercas Neumático Série CP7735
Tipo de Máquina Herramienta neumática para sujetadores roscados -
No se permite ningún otro uso.
Nº de serie Herramientas de la unidad 2009 001
Datos Técnicos
Espiga cuadrada de impulsión de 3/8"(CP7735); 1/2"(CP7735H)
Presión de aire de 6,3 kg/cm² (6,2 bares)
Consumo de aire 14,8 cfm (7,0 l/s)
Velocidad nominal 10000 rpm
Intervalo de torsión 26-300 Nm
Torsión máx. a 90 psi, 407 Nm
Presión máxima de aire Pmáx = 6,3 Bar
Presión mínima de aire Pmín = 4 Bar
Masa = 1,15 Kg
Normativa comunitaria aplicada EN792-6
Normativa nacional aplicada ISO 8662-7, ISO 15744-2002
Nombre y cargo del expedidor Bruno Blanchet, Gerente general
Firma del expedidor
Fecha de publicación 15 abril de 2009
Declaración de valores de ruido y vibración*
Los distintos modelos de llaves de impacto CP7735 de nuestra
compañía tienen las siguientes características con respecto a nivel
sonoro:
Nivel de sonido de impacto dB(A)
Modelo ISO 15744-2002
Presión
CP7735
94,1 **
CP7735H
CP7735Q
85,7 **
CP7735HQ
Nivel de sonido de velocidad libre dB(A)
Modelo ISO 15744-2002
Presión
CP7735
95,7 **
CP7735H
CP7735Q
82,3 **
CP7735HQ
Para hacer estimados de la exposición a las vibraciones diarias, se puede encontrar
información útil en CEN/TR 15350: "Vibraciones mecánicas: Guía para la evaluación
de la exposición a vibraciones transmitidas en forma manual mediante el uso de la
información disponible, incluso aquella proporcionada por los fabricantes de
maquinarias"
**Incertidumbre 3 dB(A)
*Estos valores declarados se obtuvieron en pruebas de laboratorio en cumplimiento con
las normas establecidas y no son adecuados para utilizarse en evaluaciones de riesgos.
Los valores medidos en lugares de trabajo individuales podrían ser más altos que los
valores declarados. Los valores de exposición reales y el riesgo de peligro
experimentado por un usuario individual son únicos y dependen del hábito de trabajo del
usuario, la pieza en la que se está trabajando y el diseño de la estación de trabajo,
además del tiempo de exposición y las condiciones físicas del usuario. Nosotros,
Chicago Pneumatic, no podemos aceptar responsabilidad por las consecuencias de
utilizar los valores declarados en lugar de los valores que reflejan la exposición real en
una evaluación de riesgo individual y en una situación de lugar de trabajo sobre los que
no tenemos ningún control.
Série CP7735
Aprietatuercas Neumático
Nivel de vibración
ISO 8662-7
Energía
105,1 **
96,7 **
Nivel de vibración
ISO 8662-7
Energía
106,7 **
93,3 **
2
m/s
3,9
3,9
2
m/s
3,9
3,9
