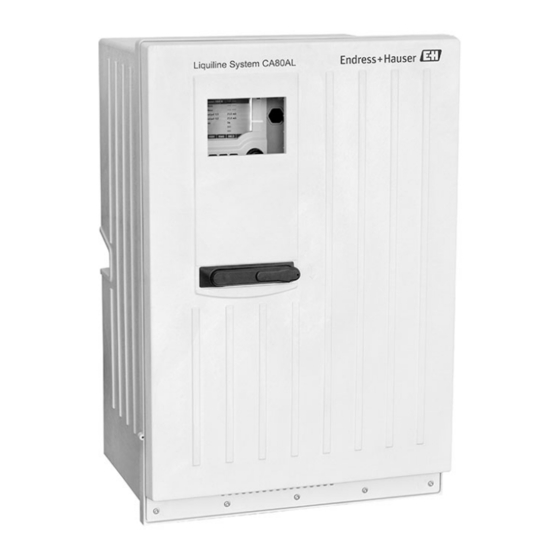

Página 1 Products Solutions Services BA01585C/23/ES/03.20 71465804 2020-01-31 Válido desde versión 01.07.00 Manual de instrucciones Liquiline System CA80AL Analizador colorimétrico de aluminio...
Página 3: Tabla De Contenido
Liquiline System CA80AL Índice de contenidos Índice de contenidos Sobre este documento ....5 Posibilidades de configuración ..47 Avisos ....... 5 Estructura y funciones del menú...
Página 4 Índice de contenidos Liquiline System CA80AL 12.5 Sustitución de las mangueras ... . 154 12.6 Sustituya las esteras de los filtros ..155 12.7 Cambio de los dispensadores .
Página 5: Sobre Este Documento
Liquiline System CA80AL Sobre este documento Sobre este documento Avisos Estructura de la información Significado Este símbolo le alerta ante una situación peligrosa. PELIGRO No evitar dicha situación peligrosa puede provocar lesiones muy graves o Causas (/consecuencias) accidentes mortales. Consecuencias del no cumplimiento (si procede) ‣...
Página 6: Documentación
Sobre este documento Liquiline System CA80AL Documentación Las instrucciones siguientes complementan el Manual de instrucciones y están disponibles en las páginas del producto en Internet: • Descripción abreviada del manual Liquiline SystemCA80AL, KA01236C • Manual de instrucciones Memosens, BA01245C • Descripción del software para entradas Memosens •...
Página 7: Instrucciones De Seguridad
Uso correcto del equipo El equipo Liquiline System CA80AL es un analizador químico de muestras acuosas para la determinación casi continua de la concentración de aluminio en productos líquidos. El aparato ha sido concebido para las siguientes aplicaciones: •...
Página 8: Seguridad Del Producto
Instrucciones de seguridad básicas Liquiline System CA80AL Durante la operación: 1. Si no se pueden subsanar los fallos: es imprescindible dejar los productos fuera de servicio y a resguardo de una operación involuntaria. 2. Mantenga la puerta cerrada mientras no esté en funcionamiento o mantenimiento.
Página 9: Descripción Del Producto
Controlador Dispositivo de medición Un sistema de medición completo incluye: • Analizador Liquiline System CA80AL con la configuración especificada según pedido • reactivos , detergente y solución estándar (pedidos por separado) • Liquiline System CAT8x0 preparación de muestra (opcional) Microfiltración (Liquiline System CAT810) •...
Página 10 Descripción del producto Liquiline System CA80AL Filtración por membrana (Liquiline System CAT860) • Función: toma de muestras y filtración • Cartucho del filtro de membrana de cerámica; tamaño de los poros 0,1 µm • Comunicación mediante protocolo Memosens, control mediante CA80 •...
Página 11 Liquiline System CA80AL Descripción del producto A0028789 A0028788  5 Sistema de medición con Liquiline System  6 Sistema de medición con Liquiline System CAT820 CAT860 Bomba Bomba Liquiline System CA80 Válvula Recipiente colector de muestras Liquiline System CA80 Sobrellenado del depósito colector de muestras...
Página 12: Arquitectura Del Equipo
Descripción del producto Liquiline System CA80AL A0028787  8 Sistema de medición con CA80 Liquiline System, CAT820 Liquiline System y válvula de limpieza Retroflujo con aire comprimido (opcional) Segundo analizador Válvula (opcional) Muestra del segundo analizador Bomba Filtro (cerámica) Liquiline System CA80...
Página 13 Liquiline System CA80AL Descripción del producto • La asignación de las entradas a los canales se realiza por orden ascendente de slots y puertos. En el ejemplo anterior: "CH1: 1:1 pH glass" significa: Canal 1 (CH1) es slot 1 (módulo básico): Port 1 (entrada 1), sensor de pH de vidrio •...
Página 14: Recepción De Material E Identificación Del Producto
Recepción de material e identificación del producto Liquiline System CA80AL Recepción de material e identificación del producto Recepción de material 1. Verificar que el embalaje no esté dañado.  Notifique al suministrador cualquier daño en el embalaje. Guarde el embalaje dañado hasta que se haya resuelto la cuestión.
Página 15: Alcance Del Suministro
Liquiline System CA80AL Recepción de material e identificación del producto Interpretación del código de producto Encontrará el código de producto y el número de serie de su producto en los siguientes lugares: • En la placa de identificación • En los albaranes Obtención de información acerca del producto...
Página 16: Instalación
Instalación Liquiline System CA80AL Instalación ATENCIÓN Un transporte incorrecto puede ocasionar daños o desperfectos en el dispositivo ‣ Para transportar el analizador, utilice siempre una carretilla elevadora o un toro mecánico con horquillas. Se necesitan dos personas para la instalación.
Página 17 Liquiline System CA80AL Instalación 654 (25.74) A0028821  15 Liquiline System CA80 con base, dimensiones en mm (pulgadas) 1800 (70.9) 8 (0.31) A0041592  16 Poste (accesorio) para la versión "para exteriores", dimensiones en mm (pulgadas) 5.1.2 Lugar de instalación Tenga en cuenta lo siguiente cuando monte el dispositivo: ‣...
Página 18: Montaje Del Analizador En Una Pared
Instalación Liquiline System CA80AL ‣ Compruebe que tiene en cuenta la diferencia de alturas máxima y la distancia máxima para el punto de muestreo. ‣ Compruebe que es posible drenar libremente la unidad, sin efectos de sifón. ‣ Compruebe que el aire pueda circular libremente por la parte frontal de la caja.
Página 19: Instalar La Versión Con El Soporte Del Analizador
Liquiline System CA80AL Instalación No se suministran los materiales de montaje para fijar el equipo a la pared. ‣ Procúrese en planta los materiales de montaje para fijar el equipo a la pared (tornillos, tacos).  20 Fijación de la unidad de sujeción a la caja A0036781 ...
Página 20 Instalación Liquiline System CA80AL 624 (24.57) 530 (20.87) A0036783  22 Plano de base Fijadores (4 x M10) Dimensiones de Liquiline System CA80 A0036785  23 Fijación de la base 1. Enrosque la base en el suelo. 2. Entre 2 personas, levantar el analizador y colocarlo sobre la base. Utilícense para agarrarlo los asideros que tiene integrados.
Página 21: Versión "Para Exteriores": Montaje En Poste
Liquiline System CA80AL Instalación Versión "para exteriores": montaje en poste 5.4.1 Levantamiento del poste 4 x 12 (0.47) 250 (9.84) A0041437  24 Planificación de los cimientos, dimensiones en mm (in) Si se instala en exteriores, es necesario tener en cuenta que hay que proporcionar la protección correcta contra la caída de rayos.
Página 22 Instalación Liquiline System CA80AL 5.4.3 Montaje del analizador en el poste A0041425 A0041426  25 Analizador montado en poste (vista frontal)  26 Analizador montado en poste (vista trasera) Fije con las tuercas la abrazadera de la sujeción del poste a las varillas de retención y al poste.
Página 23 Liquiline System CA80AL Instalación Monte la unidad de soporte en pared (incluido en el alcance del suministro con el analizador) en la sujeción del poste. Inserte el espaciador. Atornille al analizador el soporte de suspensión de la unidad de soporte en pared (incluido en el alcance del suministro con el analizador).
Página 24: Verificación Tras La Instalación
Instalación Liquiline System CA80AL Acople el analizador. Fije la unidad de soporte en pared en su lugar con el tornillo de seguridad proporcionado. Verificación tras la instalación Una vez realizado el montaje, revise todas las conexiones para asegurar que estén bien apretadas.
Página 25: Conexión Eléctrica
Liquiline System CA80AL Conexión eléctrica Conexión eléctrica ADVERTENCIA El equipo está activo. Una conexión incorrecta puede ocasionar lesiones o incluso la muerte. ‣ El conexionado eléctrico solo debe ser realizado por un técnico electricista. ‣ El electricista debe haber leído y entendido este manual de instrucciones, y debe seguir las instrucciones de este manual.
Página 26 Conexión eléctrica Liquiline System CA80AL Conexión de entradas y salidas analógicas, sensores Memosens o buses de campo digitales Extraiga la bandeja de botellas: Levante ligeramente el asa y luego tire de ella hacia adelante. Extraiga la tapa que se encuentra fijada mediante enganches.
Página 27 Liquiline System CA80AL Conexión eléctrica 6 x Ph2 Afloje los 6 tornillos de la tapa del compartimento de la electrónica con un destornillador Phillips y abra la tapa hacia delante. 8. Solo para versiones de producto con prensaestopas G o NPT: Sustituya los prensaestopas de rosca M que están preinstalados por los prensaestopas...
Página 28 Conexión eléctrica Liquiline System CA80AL Tras el conexionado: 1. Asegure los 6 tornillos de la tapa del compartimento de la electrónica. 2. Pliegue la placa portadora y fíjela con los 6 tornillos tras efectuar el conexionado. 3. Apriete los prensaestopas en la parte posterior del equipo para asegurar los cables.
Página 29 Liquiline System CA80AL Conexión eléctrica A0040612  27 Asignación de terminales Tensión interna 24 V Fuente de alimentación +24 V Fuente de alimentación –24 V Asignación: puesta a tierra funcional El etiquetado en la regleta de terminales está elegido de modo que es válido tanto para las versiones de 24 V (+ y –) como para las otras versiones de equipo (L y N).
Página 30: Conexión Del Preparador De Muestras
Conexión eléctrica Liquiline System CA80AL N N S A0040781  28 Asignación de terminales de la versión "para exteriores" Bornes de conexión para la fuente de alimentación Terminales para el sistema de calefacción de la manguera Conexión del preparador de muestras 6.3.1...
Página 31 Liquiline System CA80AL Conexión eléctrica 6. Extraiga la cubierta de protección de la esquina superior derecha.  A0028925 7. Conecte la válvula de limpieza con los siguientes terminales de clavija:  GN/YE A0028926  29 Esquema de conexionado para Liquiline System CAT810...
Página 32 Conexión eléctrica Liquiline System CA80AL 3. Afloje el casquillo de manguera que se encuentra en la parte de la derecha del lado inferior del analizador y extraiga el tapón provisional del casquillo. 4. Pase la manguera en espiral por el casquillo para manguera.
Página 33: Conexión De Los Sensores Y Módulos Adicionales
Liquiline System CA80AL Conexión eléctrica Conexión de los sensores y módulos adicionales 6.4.1 Visión general del compartimento de conexiones en la caja del controlador La caja del controlador incluye un compartimento separado para conexiones. ‣ 6 x Ph2 Afloje los 6 tornillos de la tapa del compartimento de la electrónica con un destornillador Phillips y abra la tapa hacia delante.
Página 34 Conexión eléctrica Liquiline System CA80AL Módulo básico E – – – – – – Power L/+ N/– PE L/+ N/– * A0015871 A0015873  35 Módulo básico E  36 Diagrama de conexionado del módulo básico E Fuente de alimentación para sensores digitales de...
Página 35 Liquiline System CA80AL Conexión eléctrica 4. Conecte con tierra el blindaje externo del cable mediante el casquillo metálico que se encuentra en el raíl de tierra bajo el módulo básico E.  A0028930  38 Regleta de bornes 6.4.3 Conexión de entradas, salidas o relés adicionales ADVERTENCIA Módulo destapado...
Página 36 Conexión eléctrica Liquiline System CA80AL Entradas de corriente Módulo 2AI – –  41 Módulo  42 Diagrama de conexionado Salidas de corriente – – – – – –  44 Diagrama de  45 Módulo  46 Diagrama de ...
Página 37 Liquiline System CA80AL Conexión eléctrica Relé Módulo 2R Módulo 4R  47 Módulo  48 Diagrama de  49 Módulo  50 Diagrama de conexionado conexionado Endress+Hauser...
Página 38 Conexión eléctrica Liquiline System CA80AL Ejemplo: Conexión de la unidad de limpieza 71072583 para CAS40D AVISO Consumo de potencia demasiado alto para el relé de alarma Liquiline Esto puede causar daños irreparables en el módulo básico ‣ Conecte la unidad de limpieza solo a terminales de un módulo adicional (AOR, 2R o 4R), no al relé...
Página 39 Liquiline System CA80AL Conexión eléctrica Terminal PROFIBUS DP Modbus RS485 Sin conectar DGND DGND Diodos LED en la parte frontal del módulo Denominación Color Descripción RJ45 LNK/ACT • Apagado = conexión inactiva (verde) • Encendido = conexión activa • Parpadeando = transmisión de datos...
Página 40: Ajustes De Hardware
Conexión eléctrica Liquiline System CA80AL Módulo ETH 128/SW Service  55 Diagrama de  54 Módulo conexionado Diodos LED en la parte frontal del módulo Descripción Color Descripción RJ45 LNK/ACT • Apagado = conexión inactiva • Encendido = conexión activa •...
Página 41 Liquiline System CA80AL Conexión eléctrica "OFF" "ON"  56 Microinterruptores para el resistor de terminación interno ‣ Ponga mediante una herramienta apropiada, p. ej., unas tenacillas, los cuatro microinterruptores en posición "ON".  Se utiliza entonces el resistor de terminación interno.
Página 42: Aseguramiento Del Grado De Protección
Conexión eléctrica Liquiline System CA80AL on off on off on off A0026776 A0026777 A0026778  58 Dirección PROFIBUS válida  59 Dirección Modbus válida  60 Dirección no válida 255 Configuración de pedido, el direccionamiento por software está activo, dirección de software configurada en fábrica: PROFIBUS 126, Modbus 247...
Página 43: Integración En El Sistema
Liquiline System CA80AL Integración en el sistema Integración en el sistema Servidor Web 7.1.1 Conexión ‣ Conecte el cable de comunicación del ordenador al puerto RJ45 del módulo 485 o del módulo ETH. 485 / ETH Web Browser A0026779  61 Servidor web/conexión Ethernet...
Página 44: Interfaz De Servicio Técnico
En lugar de utilizar un navegador de Internet, puede utilizar también FieldCare para realizar la configuración a través de Ethernet. El DTM de Ethernet requerido forma parte integral de la "Endress+Hauser Interface Device DTM Library" (Biblioteca DTM de equipos de interfaces de Endress+Hauser).
Página 45: Fieldbuses
Liquiline System CA80AL Integración en el sistema FieldCare Service FXA291 A0029231  63 Visión general sobre la conexión 7.2.2 Establecimiento de la conexión de datos 1. Inicie FieldCare. 2. Establezca una conexión con el Commubox. Para hacerlo, seleccione el ComDTM "CDI Communication FXA291".
Página 46 Integración en el sistema Liquiline System CA80AL ‣ Conecte el cable de datos Modbus a los terminales del módulo de bus de campo (RS 485) o al puerto RJ45 (TCP), como se describe. Para obtener información detallada sobre "Comunicación Modbus", consulte las páginas del producto en Internet (→...
Página 47: Posibilidades De Configuración
Liquiline System CA80AL Posibilidades de configuración Posibilidades de configuración Estructura y funciones del menú de configuración Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski A0040682 A0036773  65 Pantalla (ejemplo)  64 Pantalla (ejemplo) Ruta de menú y/o sistema de identificación del Tecla de navegación rápida (función pulsador)
Página 48 Posibilidades de configuración Liquiline System CA80AL 3. Solo si se ha protegido el teclado numérico mediante contraseña: entre la contraseña en cuestión.  Las teclas se desbloquearán. Podrá acceder de nuevo a toda la configuración en campo. El símbolo desaparece de la pantalla indicadora.
Página 49 Liquiline System CA80AL Posibilidades de configuración Entrada libre de texto • Se asigna una identificación personalizada. • Introduzca un texto. A tal fin, se dispone de los caracteres incluidos en el editor (mayúsculas, minúsculas, cifras, caracteres especiales). • Utilizando las teclas de configuración rápida, puede: •...
Página 50: Puesta En Marcha
Puesta en marcha Liquiline System CA80AL Puesta en marcha Pasos preparatorios Antes de conectar el equipo a la fuente de alimentación Debido al diseño del equipo, cuando el equipo se pone en marcha a bajas temperaturas se generan corrientes de activación de intensidad elevada. El valor de la potencia que se indica en la placa de identificación se refiere al consumo de potencia al cabo de un minuto...
Página 51 Liquiline System CA80AL Puesta en marcha optional dilution A0029089  67 Liquiline System CA80AL, equipo de canal único Reactivo RN Fotómetro/célula de medición Limpiador Cubeta Estándar 1 Muestra Reactivo RK 2, 3, 4, 5, Dispensadores Reactivo RB Salida Salida Recipiente colector de muestras...
Página 52: Verificación Funcional
Puesta en marcha Liquiline System CA80AL optional dilution A0033652  69 Liquiline System CA80AL, autocebante Reactivo RN Fotómetro/célula de medición Limpiador Cubeta Estándar 1 Muestra Reactivo RK 2, 3, 4, 5, Dispensadores Reactivo RB Salida Salida Pieza en T 9.1.2 Conexión de la manguera de entrada de muestras...
Página 53: Activación Del Instrumento De Medición
Liquiline System CA80AL Puesta en marcha 3. Tras el montaje: Compruebe todas las conexiones para garantizar que están bien aseguradas y son estancas. 4. Compruebe que las mangueras del sistema de preparación de muestras están montados correctamente en el prensaestopas. No debería ser posible retirar las mangueras sin ejercer fuerza.
Página 54 Puesta en marcha Liquiline System CA80AL 2. Tag instrumento:elija un nombre para su equipo (máx. 32 caracteres). 3. Configurar fecha: corrija la fecha si es necesario. 4. Configurar tiempo: corrija la hora si es necesario. 5. Para regresar a una visión general del indicador en el : pulse la tecla durante ESC por lo menos un segundo.
Página 55: Operaciones De Configuración
Liquiline System CA80AL Operaciones de configuración Operaciones de configuración 10.1 Indicador 10.1.1 Teclas de configuración rápida en el modo de medición En la fila inferior del indicador puede encontrar cuatro teclas de configuración rápida en las pantallas de medición: • Con MENU y DIAG le llevará directamente al menú de software específico.
Página 56: Ajustes Generales
Operaciones de configuración Liquiline System CA80AL Icono Ubicación Descripción En el valor medido La compensación automática de temperatura está activa (para sensores) En el valor medido La compensación manual de temperatura está activa (para sensores) Barra de encabezamiento El modo de simulación está activo o la SIM Memocheck está...
Página 57 Liquiline System CA80AL Operaciones de configuración Menú/Config./Config. general Función Opciones Información Retraso de alarma 0 a 9999 s El software solo muestra los errores que están presentes durante más tiempo que el tiempo de Precalibrado en fábrica retardo establecido. Esto permite suprimir mensajes que solo ocurran brevemente y que se derivan de fluctuaciones normales específicas del...
Página 58 Operaciones de configuración Liquiline System CA80AL 10.2.3 Configuración del hold Menú/Config./Config. general/Ajustes Hold Función Opciones Información Ajustes Hold automático Retraso del Hold 0 a 600 s El estado de hold se mantiene durante el tiempo de retardo cuando se cambia al modo de Precalibrado en fábrica...
Página 59 Liquiline System CA80AL Operaciones de configuración Menú/Config./Config. general/Libros de registro Función Opciones Información con datos predeterminados ". Texto de usuario, 16 Parte del nombre de fichero al exportar un libro caracteres de registro Libro de registro de eventos Selección Se registran todos los mensajes de diagnóstico •...
Página 60 Operaciones de configuración Liquiline System CA80AL Menú/Config./Config. general/Libros de registro Función Opciones Información Datos del libro de registro SP1 Asignación a canal de medición Fuente de datos Solo lectura Se muestra el canal de medición asignado Parámetro de medida Solo lectura Información en texto plano sobre el parámetro...
Página 61 Liquiline System CA80AL Operaciones de configuración Menú/Config./Config. general/Libros de registro Función Opciones Información Tiempo de SCAN 0:00:01 a 1:00:00 Intervalo de tiempo mínimo entre dos entradas Formato: H:MM:SS Ajuste de fábrica 0:01:00 Datos del libro de Selección Memoria cíclica registro •...
Página 62 Operaciones de configuración Liquiline System CA80AL Menú/Config./Config. general/Libros de registro Función Opciones Información Datos del libro de registro Selección Memoria cíclica • Memoria cíclica Si la memoria se llena, la entrada más reciente • Llenar tampón sobrescribe automáticamente la entrada más antigua.
Página 63 Liquiline System CA80AL Operaciones de configuración 2. ../Terminado: Ejecutar la acción.  El equipo muestra el nuevo libro de registro en la lista de libros de registro de datos. 3. Seleccione el libro de registro de datos "01".  Indicador adicional: Tiempo restante para el log.
Página 64 Operaciones de configuración Liquiline System CA80AL Menú/Config./(Config. general o Entradas<Canal de sensor>)/Configuración extendida/Configuración diagnósticos/Diag. Comportamiento Función Opciones Información Salida diag. Selección Antes de que pueda asignar el mensaje a una • Ninguno salida, debe configurar primero una salida de • Relé de Alarma relé...
Página 65 Liquiline System CA80AL Operaciones de configuración Modbus Menú/Config./Config. general/Configuración extendida/Modbus Función Opciones Información Permitido Selección Puede desconectar la comunicación en este • Off punto. A continuación, solo se puede acceder al • On software a través de la operación local.
Página 66 Operaciones de configuración Liquiline System CA80AL Menú/Config./Config. general/Configuración extendida/Webserver Función Opciones Información Usuario Admin. Lista de usuarios ya Ver/editar Puede cambiar nombres de usuario o creados contraseñas o eliminar usuarios. El equipo se entrega con un usuario ya creado en fábrica: "admin"...
Página 67 Liquiline System CA80AL Operaciones de configuración Menú/Config./Config. general/Configuración extendida/Ethernet Función Opciones Información Netmask xxx.xxx.xxx.xxx Basándose en la dirección IP de un equipo, la máscara de red especifica las direcciones IP que este equipo debe buscar en su propia red y las direcciones a las que puede acceder en otras redes a través de un enrutador.
Página 68 Operaciones de configuración Liquiline System CA80AL 3. Seleccione la actualización que necesita y diga sí cuando se le pregunte lo siguiente: El firmware actual será sobrescrito. El equipo será reiniciado. ¿Quiere continuar?  El firmware se carga y el equipo se inicia con el nuevo firmware.
Página 69 Liquiline System CA80AL Operaciones de configuración 2. Vaya a Menú/Config./Config. general/Configuración extendida/Gestión de datos/Exportar config. . 3. Nombre: Asigne un nombre de fichero. 4. A continuación, seleccione Guardar .  Si ya ha asignado el nombre de fichero, se pide confirmar si desea sobrescribir la configuración existente.
Página 70: Analizador
Operaciones de configuración Liquiline System CA80AL Cambie la contraseña Puede bloquear las teclas de configuración con una contraseña (acceda al menú contextual con una pulsación más prolongada del navegador). A continuación, las teclas solo pueden habilitarse mediante la introducción de la contraseña correcta.
Página 71 Liquiline System CA80AL Operaciones de configuración Menú/Config./Analizador/Configuración extendida Función Opciones Información Rango de medida Las opciones dependen del Solo con función de disolución opcional parámetro Al seleccionar el rango de medición, tenga en cuenta que la función de dilución solo está...
Página 72 Operaciones de configuración Liquiline System CA80AL Menú/Config./Analizador/Configuración extendida Función Opciones Información Control Selección • Off • On Ajuste de fábrica Niveles de llenado botellas Volumen inicio Detergente Selección 100 a 1.000 ml Ajuste de fábrica 500 ml Patrón S1 Selección 100 a 1.000 ml...
Página 73 Liquiline System CA80AL Operaciones de configuración Menú/Config./Analizador/Configuración extendida Función Opciones Información Detergente Selección 1 a 20 % Ajuste de fábrica Patrón S1 Selección 1 a 20 % Ajuste de fábrica Reagent RB Selección 1 a 40 % Ajuste de fábrica...
Página 74 Operaciones de configuración Liquiline System CA80AL 10.3.2 Medición de control Menú/Config./Analizador/Medida Función Opciones Información Empezar condición Selección Inmediato: El analizador empieza • Inmediato inmediatamente con el ciclo de medición una vez • Fecha/Hora el sistema cambia al modo automático. • Continuo Fecha/Hora: El analizador empieza con el ciclo de medición en la fecha/hora establecida.
Página 75 Liquiline System CA80AL Operaciones de configuración Menú/Config./Analizador/Calibración Función Opciones Información Fecha 01.01.1970 a 07.02.2106 Ajuste de fábrica DD.MM.AAAA Hora 00:00:00 a 23:59:59 Ajuste de fábrica HH:MM:SS (24 h) Intervalo de calibración 0-01 a 90-00 (DD-HH) Para configurar los intervalos de la calibración/ ajuste.
Página 76: Preparación De Muestras
Operaciones de configuración Liquiline System CA80AL 10.4 Preparación de muestras El menú mostrado depende del sistema de preparación de muestras conectado. El elemento del menú no aparece si se conecta un analizador CA80 Liquiline System sin un depósito colector. El CAT860 Liquiline System puede funcionar únicamente con un equipo CA80 Liquiline System monocanal.
Página 77 Liquiline System CA80AL Operaciones de configuración Menú/Config./Preparación muestra Función Opciones Información Si el estado de inicio seleccionado es Fecha/Hora: Fecha (CAT860) Selección • 01.01.1970 a 07.02.2106 DD.MM.AAAA • Precalibrado en fábrica 01.01.1970 Hora (CAT860) Selección • 00:00:00 a 23:59:59 HH:MM:SS •...
Página 78 Operaciones de configuración Liquiline System CA80AL Menú/Config./Preparación muestra Función Opciones Información Tubo filtro Selección En caso de modificación, el calentamiento se • Disponible puede activar aquí. • No disponible Precalibrado en fábrica Según la versión del equipo Tubo analizador Selección En caso de modificación, el calentamiento se...
Página 79: Entradas De Corriente
Liquiline System CA80AL Operaciones de configuración Menú/Config./Preparación muestra Función Opciones Información Intervalo de limpieza Selección Limpieza mediante aire comprimido o agua 00:10 a 02:00 HH:MM (opcional) para prolongar los intervalos de mantenimiento de los filtros Precalibrado en fábrica 00:30 Duración limpieza Selección...
Página 80: Entradas Y Salidas Digitales
Operaciones de configuración Liquiline System CA80AL Menú/Config./Entradas/Corriente entrada x:y Función Opciones Información ‣ Valor del rango inferior -20,0 ... Valor superior del Introduzca el rango de medición. Los valores rango <unidad de inferior y superior del rango se asignan al Variable de entrada = medición>...
Página 81 Liquiline System CA80AL Operaciones de configuración 10.6.1 Ejemplos de aplicación Regulación de cloro con control preventivo CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  70 Ejemplo de control de cloro con control preventivo Conexión del conmutador de proximidad inductivo INS de CCA250 con la entrada digital del módulo DIO...
Página 82 Operaciones de configuración Liquiline System CA80AL 6. Variable de entrada: seleccione el valor medido correspondiente (Caudal).  Puede utilizar ahora la entrada que acaba de configurar como variable de perturbación para el controlador 7. Variable alterada: en el menú del controlador, seleccione la entrada digital con la que ha conectado el valor medido de caudal.
Página 83 Liquiline System CA80AL Operaciones de configuración La siguiente información se procesa en las entradas digitales o la salida en las salidas digitales: • Entradas digitales: Señal para acceso a proceso: El analizador solo puede ejecutar actividades que requieren una muestra (medición, calibración, limpieza) cuando la señal está activa. El tiempo y la secuencia de actividades corresponden a los parámetros de configuración.
Página 84 Operaciones de configuración Liquiline System CA80AL La siguiente información se procesa en las entradas digitales o la salida en las salidas digitales: • Entradas digitales: Señal para acceso a proceso: El analizador solo puede ejecutar actividades que requieren una muestra (medición, calibración, limpieza) cuando la señal está activa. El tiempo y la secuencia de actividades corresponden a los parámetros de configuración.
Página 85 Liquiline System CA80AL Operaciones de configuración Menú/Config./Salidas/Salida binaria x:y Función Opciones Información Salida binaria Selección Tipo señal Selección Señal estática Función Selección Analizador Asignaciones Selección Seleccione aquí qué salidas digitales generan el Medida activa SP1 estado del sistema para una medición que está...
Página 86 Operaciones de configuración Liquiline System CA80AL 5.  El nivel de la señal de salida Alto indica que se requiere la muestra. 10.6.2 Configuración de la entrada digital Menú/Config./Entradas/Entrada binaria x:y Función Opciones Información Entrada binaria Selección Activa/desactiva la entrada •...
Página 87 Liquiline System CA80AL Operaciones de configuración Menú/Config./Entradas/Entrada binaria x:y Función Opciones Información Variable de entrada Selección Frecuencia • Frecuencia Indicador en Hz en el menú de medición • Parámetro Parámetro • Caudal Posteriormente, determine el nombre del Precalibrado en fábrica parámetro y la unidad.
Página 88 Operaciones de configuración Liquiline System CA80AL Menú/Config./Salidas/Salida binaria x:y Función Opciones Información Tipo señal = Señal estática Función Selección Fuente para el estado de conmutación emitido • Ninguno Las siguientes funciones dependen de la opción • Contactos límite seleccionada. • Mensaje de diagnósticos Función = Ninguno Desactiva la función.
Página 89: Señales De Salida
Liquiline System CA80AL Operaciones de configuración Menú/Config./Salidas/Salida binaria x:y Función Opciones Información Fuente de datos Selección Fuente, cuyo valor debe leerse como una • Ninguno frecuencia a través de la salida digital. • Entradas de sensor • Entradas digitales • Controller •...
Página 90 Operaciones de configuración Liquiline System CA80AL Menú/Config./Salidas/Corriente de salida x:y Función Opciones Información Corriente de salida Selección Utilice esta función para activar o desactivar una • Off variable que está siendo emitida en la salida de • On corriente Ajuste de fábrica Fuente de datos Selección...
Página 91 Liquiline System CA80AL Operaciones de configuración Fuente de datos Valor medido Oxí. Disuelto (amp.) Selección • Temperatura Oxígeno (opt.) • Presión parcial • Concentración de líquido • Saturación • Valor bruto nA (solo Oxí. Disuelto (amp.)) • Valor bruto uS (solo Oxígeno (opt.))
Página 92 Operaciones de configuración Liquiline System CA80AL Emisión de salida de la variable manipulada del controlador a través de la salida de corriente Unipolar+ Asigne a la salida a la que se conecta un actuador que pueda aumentar el valor medido. Unipolar- Asigne a la salida a la que se conecta un actuador que pueda disminuir el valor medido.
Página 93 Liquiline System CA80AL Operaciones de configuración Emisión de salida del estado de un detector de límite Función = Int. límite Función Opciones Información Fuente de datos Selección Seleccione el interruptor de límite a través del Contacto límite 1 ... 8 cual se desea emitir el estado del relé.
Página 94 Operaciones de configuración Liquiline System CA80AL 1. PWM (modulación por ancho de pulsos): El ciclo de trabajo varía dentro de un periodo T (T=t ). La duración del ciclo permanece constante. y = t / T 10 % 50 % 100 % 1 "High"...
Página 95 Liquiline System CA80AL Operaciones de configuración Función = Controlador Función Opciones Información Máxima frecuencia 1 a 180 min Número máximo de pulsos por minuto El controlador se basa en este ajuste para Modo de operación = PFM Ajuste de fábrica calcular la duración del pulso.
Página 96 Operaciones de configuración Liquiline System CA80AL Emisión de salida del estado de una función de limpieza Función = Limpieza(para sensores) Función Opciones Información Asignaciones Selección Aquí puede especificar cómo debe mostrarse una • Ninguno función de limpieza para el relé.
Página 97 Liquiline System CA80AL Operaciones de configuración 3. Defina el comportamiento del equipo en el estado hold (para sensores). (Opciones de configuración de Fuente de datos, Valor de medida y Comportamiento Hold) →  90 Por favor, observe que si selecciona Comportamiento Hold= Congelar , el sistema no solo señaliza el estado sino que también "congela"...
Página 98: Funciones Adicionales
Operaciones de configuración Liquiline System CA80AL Puede definir un máximo de 16 variables analógicas del equipo (AI). 1. Defina la fuente de datos.  Puede escoger entre el analizador y también las entradas de sensor y controladores. 2. Seleccione el valor medido a emitir.
Página 99 Liquiline System CA80AL Operaciones de configuración Fuente de datos Valor medido Selección • Temperatura • ORP mV • ORP % Oxí. Disuelto (amp.) Selección • Temperatura Oxígeno (opt.) • Presión parcial • Concentración de líquido • Saturación • Valor bruto nA (solo Oxí.
Página 100 Operaciones de configuración Liquiline System CA80AL Fuente de datos Valor medido Controlador 1 Selección Corriente entrada 1 ... 3 • Bipolar (solo para salidas de corriente) Controlador 2 • Unipolar+ Temperatura 1 ... 3 • Unipolar- Funciones matemáticas Todas las funciones matemáticas también se pueden utilizar como una fuente de datos y el valor calculado puede cumplir la función del valor medido.
Página 101 Liquiline System CA80AL Operaciones de configuración Menú/Config./Funciones adicionales/Contactos límite/Contacto límite 1 ... 8 Función Opciones Información Valor límite Los ajustes dependen del Modo de operación = Por encima límite de valor medido comprobación o Por debajo límite de comprobación A0028523 ...
Página 102 Operaciones de configuración Liquiline System CA80AL Menú/Config./Funciones adicionales/Contactos límite/Contacto límite 1 ... 8 Función Opciones Información Histéresis Los ajustes dependen del Modo de operación ≠ Cambio de rango valor medido La histéresis resulta necesaria para garantizar un comportamiento de conmutación estable.
Página 103 Liquiline System CA80AL Operaciones de configuración 10.8.2 Controlador Estructura del controlador en la representación de Laplace A0015007  78 Diagrama de bloques de la estructura del controlador Zona neutra Valor integral Limitación de salida Valor derivado Ganancia (valor ‐ P) αT...
Página 104 Operaciones de configuración Liquiline System CA80AL • (4) ¿Tiene una variable de perturbación que debería estar activa en la salida del controlador? → Variable alterada • (5) Especifique los parámetros del controlador: • Punto de ajuste, → Punto consigna • Zona neutra, → Xn •...
Página 105 Liquiline System CA80AL Operaciones de configuración Menú/Config./Funciones adicionales/Controlador 1 ... 2 Función Opciones Información ‣ Tipo de proceso Selección Decida qué tipo de proceso describe mejor su • En línea proceso particular. • Batch Ajuste de fábrica En línea Proceso por lotes El producto se encuentra en un sistema cerrado.
Página 106 Operaciones de configuración Liquiline System CA80AL Menú/Config./Funciones adicionales/Controlador 1 ... 2 Función Opciones Información Dirección efectiva Selección ¿En qué dirección debe influir el controlador en • Directa la variable medida? Tipo de controlador = • Inversa • El valor medido debe aumentar como PID unidireccional resultado de la dosificación (p. ej., calentando)
Página 107 Liquiline System CA80AL Operaciones de configuración Menú/Config./Funciones adicionales/Controlador 1 ... 2 Función Opciones Información En el caso de los controles de un "producto que fluye" (en línea), puede que el caudal no sea constante. En algunas circunstancias, pueden ocurrir fluctuaciones intensas. En el caso de un sistema de control estabilizado en el que el caudal disminuye a la mitad de forma brusca, resulta deseable que la cantidad dosificada desde el controlador también se reduzca a la mitad directamente.
Página 108 Operaciones de configuración Liquiline System CA80AL Menú/Config./Funciones adicionales/Controlador 1 ... 2 Función Opciones Información ‣ Valor de medida Selección Especifique el valor medido que debe ser su Depende de Fuente de variable de perturbación. datos Puede utilizar diferentes valores medidos en Ajuste de fábrica...
Página 109 Liquiline System CA80AL Operaciones de configuración Menú/Config./Funciones adicionales/Controlador 1 ... 2 Función Opciones Información 0,1 ... 999,9 s Constante de tiempo para retroalimentación anti‐windup Ajuste de fábrica A menor valor, mayor inhibición del integrador. 20,0 s Extreme la precaución cuando realice cambios.
Página 110 Operaciones de configuración Liquiline System CA80AL Menú/Config./Funciones adicionales/Controlador 1 ... 2 Función Opciones Información XHist 0,0 a 99,9 % Ancho del rango de histéresis de la zona neutra, componente relativo de x Ajuste de fábrica 0,0 % hyst e = w-x El gráfico ilustra la variable manipulada (con controlador‐P puro) sobre la desviación de control e (punto de...
Página 111 Liquiline System CA80AL Operaciones de configuración 10.8.3 Programas de limpieza para sensores ATENCIÓN La limpieza no se desactiva durante las tareas de calibración y mantenimiento Riesgo de lesiones a causa del producto o del detergente. ‣ Si hay un sistema de limpieza conectado, desactívelo antes de extraer un sensor del producto.
Página 112 Operaciones de configuración Liquiline System CA80AL Chemoclean Un ejemplo es el uso de la unidad del inyector CYR10 para limpiar sensores de pH de vidrio. (Conexión CYR10 →  38) Menú/Config./Funciones adicionales/Limpieza/Limpieza 1 ... 4/Chemoclean Función Opciones Información Tiempo de limpieza 0 a 900 s Duración del proceso de limpieza...
Página 113 Liquiline System CA80AL Operaciones de configuración Ejemplo de programación: limpieza regular con agua y 2 agentes de limpieza Interruptor de límite Duraciones Portasondas Agua Limpiador 1 Limpiador 2 CPA87x ES1 1 ES2 1 ES1 0 ES2 0 El portasondas retráctil neumático, por ejemplo CPA87x, se activa mediante aire comprimido a través de una válvula bidireccional.
Página 114 Operaciones de configuración Liquiline System CA80AL Otros parámetros de configuración y limpieza manual Menú/Config./Funciones adicionales/Limpieza/Limpieza 1 ... 4 Función Opciones Información Iniciar señal Selección Además de la limpieza cíclica, puede utilizar • Ninguno también una señal de entrada para iniciar la •...
Página 115 Liquiline System CA80AL Operaciones de configuración Para calcular una diferencia, debe utilizar dos valores de medición con la misma unidad de ingeniería. Menú/Config./Funciones adicionales/Funciones matemáticas/MF1 a 6/Modo = Diferencia Función Opciones Información Cálculo Selección Interruptor de activación/desactivación de la • Off función...
Página 116 Operaciones de configuración Liquiline System CA80AL valor rH Para calcular el valor de rH, debe conectarse un sensor de pH y un redox. Resulta irrelevante si se utiliza un sensor de pH de vidrio, un sensor ISFET o el electrodo pH de un sensor ISE.
Página 117 Liquiline System CA80AL Operaciones de configuración Menú/Config./Funciones adicionales/Funciones matemáticas/MF1 a 6/Modo = Conductividad desgasada Función Opciones Información Cálculo Selección Interruptor de activación/desactivación de la • Off función • On Ajuste de fábrica Conductividad catiónica Sensor de conductividad Conductividad catiónica es el sensor aguas...
Página 118 Operaciones de configuración Liquiline System CA80AL Conductividad dual Puede restar los valores de conductividad y utilizar el resultado para monitorizar la eficiencia de un intercambiador de iones, por ejemplo. Menú/Config./Funciones adicionales/Funciones matemáticas/MF1 a 6/Modo = Conductividad dual Función Opciones Información Cálculo...
Página 119 Liquiline System CA80AL Operaciones de configuración Valor de pH calculado El valor de pH puede calcularse a partir de los valores medidos de dos sensores de conductividad bajo ciertas condiciones. Las áreas de aplicación incluyen centrales eléctricas, generadores de vapor y aguas de alimentación de calderas.
Página 120 Operaciones de configuración Liquiline System CA80AL Símbolo Operaciones de configuración Tipo de operandos Tipo de resultado Ejemplo ³ Elevar al cubo Numérico Numérico B³ Seno Numérico Numérico SIN(A) Coseno Numérico Numérico COS(B) Función exponencial e Numérico Numérico EXP(A) Logaritmo natural Numérico...
Página 121 Liquiline System CA80AL Operaciones de configuración Menú/Config./Funciones adicionales/Funciones matemáticas/MF1 a 6/Modo = Formula Función Opciones Información Formula Entrada libre de texto Tabla →  119  Compruebe que se utiliza la notación exacta (mayúsculas). Los espacios en blanco antes y después de los caracteres matemáticos son irrelevantes.
Página 122 Operaciones de configuración Liquiline System CA80AL 2. Conecte una señal de entrada analógica de un caudal volumétrico al módulo AI. 3. Configure la función matemática Formula: Source A = señal de entrada de los valores de fosfato y Source B = señal de entrada de los valores de caudal volumétrico.
Página 123: Diagnósticos Y Localización Y
Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Diagnósticos y localización y resolución de fallos 11.1 Localización y resolución de fallos generales El analizador monitoriza sus funciones de manera independiente y constante. Si ocurre un mensaje de diagnóstico, el indicador alterna la visualización entre el mensaje de diagnóstico y el valor medido en el modo de medición.
Página 124 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL Problema Causa posible Prueba o posible corrección Valores de medición no Entradas defectuosas Realizar en primer lugar las pruebas y su posible plausibles corrección de acuerdo con lo establecido en el capítulo "Errores condicionados por el proceso"...
Página 125: Información De Diagnóstico Indicada En El Visualizador Local
Liquiline System CA80AL Diagnósticos y localización y resolución de fallos 11.2 Información de diagnóstico indicada en el visualizador local Se visualizan los eventos de diagnóstico actualizados, junto con su categoría de estado, código de diagnóstico y texto breve. Al hacer clic en el navegador puede obtener más información y sugerencias sobre medidas correctivas.
Página 126 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL pueden configurar individualmente. Además, usted puede también desactivar cualquiera de los mensajes de diagnóstico. Ejemplo El mensaje de diagnóstico 531 Libro de registros llenoaparece en el indicador. Usted quiere modificar las propiedades de este mensaje para que no aparezca indicado el error en el indicador, por ejemplo.
Página 127: Diagnóstico
Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Menú/Config./Ejecute el ../Configuración extendida/Configuración diagnósticos/Diag. Comportamiento Función Opciones Información Salida diag. Selección Puede utilizar esta función para seleccionar una • Ninguno salida a la que debe asignarse el mensaje de •...
Página 128 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Incompatibilidad El tipo de módulo de electrónica no es correcto detectada Sustituya el módulo. Contacte con el departamento de Servicio Técnico.
Página 129 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Refrigeración/ El módulo de refrigeración/calentamiento es Calefacción defectuoso No se ha alcanzado el rango de temperatura definido. Esto podría afectar la funcionalidad de los reactivos.
Página 130 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Válvula defectuosa La válvula indicada es defectuosa ‣ Contacte con el departamento de Servicio Técnico y proporcione el número que aparece en el indicador.
Página 131 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Salida por debajo del Motivos límite • Sensor al aire • Colchón de aire en la distribución Salida por encima del •...
Página 132 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Calibración expirada La validez de la última calibración ha caducado. La fecha de la última calibración pasó hace tiempo. La medición todavía puede efectuarse.
Página 133 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Nivel detergente Aviso sobre la monitorización del nivel La medición todavía puede efectuarse. ‣ Añada el agente de limpieza y reinicie el contador en Diagnósticos/Info Horas de...
Página 134 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas IEX capacidad baja La capacidad de la resina de intercambio se agotará pronto. ‣ Programe la regeneración o el cambio de resina.
Página 135 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Valor de proceso El valor medido no se ajusta a las especificaciones Valor medido indeterminado. Modifique el rango de medición. Calibre el sistema.
Página 136: Mensajes De Diagnóstico Pendientes
Diagnósticos y localización y resolución de fallos Liquiline System CA80AL Núm Mensaje Ajustes de fábrica Pruebas o medidas correctivas Rango conc. CO2 La concentración de CO (conductividad desgasificada) está fuera del rangos de medición Rango cálculo pH El cálculo de pH está fuera del rango de medición Rango cálculo rH...
Página 137 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Libro de registro Visible en Entradas Puede Es posible Es posible Se puede máx. deshabilit eliminar eliminar exportar arse el libro de registro entradas Libro guardia Eventos de (Sí) Sí...
Página 138 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL DIAG/Libros de registro Función Opciones Información Eventos de calibración Lista cronológica de los eventos de calibración Mostrar Se muestran los eventos Seleccione un evento particular para mostrar información detallada. Ir a la fecha Entrada del usuario Utilice esta función para desplazarse...
Página 139 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos Puede adaptar también el indicador para personalizarlo a sus requisitos individuales: • Pulse el botón del navegador en el indicador gráfico: se ofrecen opciones adicionales como la función de zoom y el movimiento en la dirección x/y del gráfico.
Página 140 Diagnósticos y localización y resolución de fallos Liquiline System CA80AL DIAG/Libros de registro Función Opciones Información Libros de registro analizador Libros de registro de datos de los analizador químico de muestras acuosas Datos del libro de En equipos de dos canales, se muestra también...
Página 141 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos DIAG/Libros de registro Función Opciones Información Ajuste rango ventana Puede especificar aquí las horas de inicio y fin de gráfica las entradas del libro de registro que desea visualizar gráficamente.
Página 142: 11.10 Información Del Sistema
Diagnósticos y localización y resolución de fallos Liquiline System CA80AL DIAG/Libros de registro Función Opciones Información Todos losl libroa de Acción, Utilice esta opción para guardar el libro de registro de datos comienza tan pronto como registro en una tarjeta SD.
Página 143 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos DIAG/Información del sistema Función Opciones Información Número de serie Solo lectura El número de serie permite acceder a los datos y la documentación del equipo en Internet: www.es.endress.com/device-viewer Versión Software Solo lectura Versión actual...
Página 144: 11.11 Información Del Sensor
Diagnósticos y localización y resolución de fallos Liquiline System CA80AL DIAG/Información del sistema Función Opciones Información Tarjeta SD Solo lectura • Total • Memoria libre Módulos de sistema Placa Base Solo lectura Esta información se proporciona • Descripción para cada módulo de electrónica Base •...
Página 145: 11.12 Simulación
Liquiline System CA80AL Diagnósticos y localización y resolución de fallos 11.12 Simulación Puede simular valores en las entradas y salidas para realizar pruebas: • Valores de corriente en las salidas de corriente • Valores medidos en las entradas • Apertura o cierre del contacto de relé...
Página 146: 11.13 Verificación Del Dispositivo
Diagnósticos y localización y resolución de fallos Liquiline System CA80AL 11.13 Verificación del dispositivo DIAG/Test del sistema Función Opciones Información Analizador Colector muestra Solo se muestra si se proporciona un depósito colector. Vaciar colector muestra El depósito colector de muestras puede vaciarse automáticamente en este menú.
Página 147 Liquiline System CA80AL Diagnósticos y localización y resolución de fallos DIAG/Test del sistema Función Opciones Información Valor bruto Solo lectura Temperatura Solo lectura Válvula colector muestra Este elemento de menú se visualiza adicionalmente en el caso de equipos de dos canales, 2 analizadores en cascada o si el sistema de preparación de muestras CAT860 está...
Página 148: 11.14 Reinicio
Diagnósticos y localización y resolución de fallos Liquiline System CA80AL 11.14 Reinicio DIAG/Resetear Función Opciones Información Reset equipo Selección Reinicio conservando toda la configuración • OK • ESC Config. por defecto Selección Reinicio con ajustes de fábrica • OK Se perderán los parámetros de configuración que •...
Página 149: 11.16 Historial Del Firmware
Liquiline System CA80AL Diagnósticos y localización y resolución de fallos 11.16 Historial del firmware Fecha Versión Cambios en el firmware Documentación 01/2020 01.07.00 Ampliación Ba01585C/07/../03.20 Función de dilución 06/2017 01.06.04 Ampliación BA01245C/07/../03.16 • Nueva función matemática Formula BA01585C/07/../02.17 • Mejoras •...
Página 150: Mantenimiento
Mantenimiento Liquiline System CA80AL Mantenimiento Efectos sobre el proceso y el control de proceso ‣ Prevea con antelación todas las mediciones necesarias para garantizar el funcionamiento seguro y la fiabilidad de todo el punto de medición. ADVERTENCIA Presión de proceso y temperatura, suciedad, tensión eléctrica Riesgo de lesiones graves o incluso mortales ‣...
Página 151: Limpieza
Liquiline System CA80AL Mantenimiento Intervalo Trabajos de mantenimiento Cada 5 meses Sustituya el limpiador CY800 (normalmente; con un intervalo de limpieza de 48 h) Cada 6 meses • Limpie la estera del filtro • Sustituya los dispensadores Cada 12 meses •...
Página 152 Mantenimiento Liquiline System CA80AL Enjuague el depósito colector con la muestra y escúrralo 1. Abra el analizador. 2. Detenga el suministro de la muestra. 3. Pulse la tecla de configuración rápida MODE y seleccione Modo manual .  El indicador muestra Modo actual- Manual.
Página 153: Sustitución De Reactivos, La Disolución Estándar Y Detergente
Liquiline System CA80AL Mantenimiento 12.3 Sustitución de reactivos, la disolución estándar y detergente Retire las botellas 1. Abra el analizador. 2. Detenga el suministro de la muestra. 3. Pulse la tecla de configuración rápida MODE y seleccione Modo manual elemento.
Página 154: Realización De La Calibración Del Punto Cero
Mantenimiento Liquiline System CA80AL 12.4 Realización de la calibración del punto cero Sustitución de la solución de calibración estándar con estándar cero 1. Pulse la tecla de configuración MODE y seleccione la opción Modo manual.  El indicador muestra Modo actual- Manual.
Página 155: Sustituya Las Esteras De Los Filtros
Liquiline System CA80AL Mantenimiento 1. Pulse la tecla de configuración MODE y seleccione la opción Modo manual.  El indicador muestra Modo actual- Manual. Espere hasta que se detengan las operaciones. Las operaciones en curso se pueden detener con Menú/Operación/Operación manual.
Página 156: Cambie El Liquid Manager
Mantenimiento Liquiline System CA80AL 3. Seleccione Levantar dispensador. 4. Abra el soporte del dispensador presionando ambos ganchos de ajuste a presión al mismo tiempo y retirándolo. 5. Gire el dispensador en el sentido contrario al de las agujas del reloj para retirarlo del Liquid Manager.
Página 157: Retirada Del Servicio
Liquiline System CA80AL Mantenimiento 7. Retire el adaptador y el dispensador del dispositivo mecánico del dispensador. Para ello, sujete el dispensador por el bloque negro del extremo inferior y tire del bloque desde el pasador de metal. Cambie el Liquid Manager 1.
Página 158 Mantenimiento Liquiline System CA80AL Retírelo del servicio, proceda del modo siguiente: 1. Ajuste el modo manual 2. Vacíe el depósito colector de muestras 3. Enjuague del sistema 12.9.1 Ajuste el modo manual 1. Abra el analizador. 2. Pulse MODE y seleccione la opción Modo manual.
Página 159: Reparaciones
Reparaciones Reparaciones 13.1 Piezas de repuesto Si requiere aclarar alguna cuestión acerca de las piezas de repuesto, no dude en ponerse en contacto con la oficina de Endress+Hauser que le atiende habitualmente. 111 117 128 A0028752 A0028753  82  83...
Página 160 Reparaciones Liquiline System CA80AL Elem. núm. Descripción y contenido Número de pedido Juego de piezas de repuesto Kit CA8x: controlador con indicador 71218395 Instrucciones de uso del kit: piezas de la caja CA8x Kit CA8x/860: unidad de sujeción en pared...
Página 161 Liquiline System CA80AL Reparaciones Elem. núm. Descripción y contenido Número de pedido Juego de piezas de repuesto Kit CA8x: módulo fotómetro (5 mm) 71218488 Instrucciones de uso del kit: ingeniería de proceso CA8x Kit CA8x: dispositivo mecánico lineal (1 unidad) 71218490 Instrucciones de uso del kit: ingeniería de...
Página 162: Devolución Del Equipo
Conforme a la normativa legal y en calidad de empresa certificada ISO, Endress+Hauser debe cumplir con determinados procedimientos para el manejo de los equipos devueltos que hayan estado en contacto con el producto.
Página 163 Liquiline System CA80AL Reparaciones ATENCIÓN Peligro de lesiones si los reactivos utilizados y los residuos de reactivos se eliminan incorrectamente ‣ Al deshacerse de los residuos, siga las instrucciones de las hojas de datos de seguridad para los productos químicos utilizados.
Página 164: Accesorios
Accesorios Liquiline System CA80AL Accesorios Se enumeran a continuación los accesorios más importantes disponibles a la fecha de impresión del presente documento. ‣ Póngase en contacto con la Oficina de ventas o servicios de su zona para que le proporcionen información sobre accesorios no estén incluidos en esta lista.
Página 165: Kit De Mantenimiento Cav800
Liquiline System CA80AL Accesorios 14.3.2 Solución estándar CY80AL 1 l (34 fl oz) solución estándar en cada caso con distintas concentraciones de aluminio. • 0 mg/l (ppm) Al; N.º de pedido CY80AL-N1+TA • 0,1 mg/l (ppm) Al; N.º de pedido CY80AL-N1+TH •...
Página 166: Sensores
Accesorios Liquiline System CA80AL Kit de actualización para el segundo analizador aguas abajo • Válvula para caudal de muestra de conmutación • Mangueras, adaptadores de conexión • Código de activación • N.º de pedido CAZ800-N1M1 Kit para la función de dilución N.º...
Página 167 Liquiline System CA80AL Accesorios Orbipac CPF81D • Sensor para la medición del pH compacto para instalación u operaciones de inmersión • En aplicaciones de tratamiento de aguas y aguas residuales • Product Configurator de la página de productos: www.es.endress.com/cpf81d Información técnica TI00191C 14.7.2...
Página 168 Accesorios Liquiline System CA80AL 14.7.5 Sensores de oxígeno Oxymax COS51D • Sensor amperométrico de oxígeno disuelto • Con tecnología Memosens • Product Configurator de la página de productos: www.es.endress.com/cos51d Información técnica TI00413C Oxymax COS61D • Sensor óptico de oxígeno para la medición de agua para consumo y agua para uso industrial •...
Página 169: Funciones Adicionales
Liquiline System CA80AL Accesorios Turbimax CUS52D • Sensor Memosens higiénico para mediciones de turbidez en agua para consumo, agua de proceso y para servicios • Con tecnología Memosens • Product Configurator de la página de productos: www.es.endress.com/cus52d Información técnica TI01136C 14.7.9...
Página 170: Cable De Medición
Accesorios Liquiline System CA80AL Kits de actualización 71135633 Kit CM442/CM444/CM448/CSF48/CA80: módulo de expansión 4AO; 4 salidas analógicas de 0/4 a 20 mA 71135631 Kit CM444/CM448/CSF48/CA80: módulo de expansión 2DS; 2 sensores digitales, Memosens 71135634 Kit CM442/CM444/CM448/CSF48/CA80: módulo de extensión 485; configuración Ethernet; se puede extender a PROFIBUS DP o Modbus RS485 o Modbus TCP o EtherNet/IP.
Página 171: 14.11 Otros Accesorios
Liquiline System CA80AL Accesorios Software Field Data Manager MS20 • Software PC para gestión central de datos • Visualización de series de mediciones y eventos del libro de registro • Base de datos SQL para el almacenamiento de dato seguro 14.11 Otros accesorios...
Página 172: Datos Técnicos
Datos técnicos Liquiline System CA80AL Datos técnicos 15.1 Entrada Variables medidas Al [µg/l, ppb] Rango de medición 15 a 1.000 µg/l (ppb) Al Tipos de entradas • 1 o 2 canales de medición (parámetro principal del analizador) • 1 a 4 entradas digitales para sensores con protocolo Memosens (opcional) •...
Página 173: Salidas De Corriente, Activas
Liquiline System CA80AL Datos técnicos Modbus RS485 Codificación de señales EIA/TIA‐485 Velocidad de transmisión de datos 2.400, 4.800, 9.600, 19.200, 38.400, 57.600 y 115.200 baudios Aislamiento galvánico Sí Terminación de bus Conmutador corredizo interno con indicador LED Servidor web y Modbus TCP Codificación de señales...
Página 174: Salidas De Relé
Datos técnicos Liquiline System CA80AL Especificación de los cables Tipo de cable Recomendación: cable apantallado Especificación de los cables Máx. 2,5 mm (14 AWG) 15.4 Salidas de relé Especificaciones eléctricas Tipos de relé • 1 contacto conmutable de un solo pin (relé de alarma) •...
Página 175: Datos Específicos Del Protocolo
Liquiline System CA80AL Datos técnicos 15.5 Datos específicos del protocolo Modbus RS485 Protocolo RTU/ASCII Códigos de funcionamiento 03, 04, 06, 08, 16, 23 Soporte de difusión para códigos de función 06, 16, 23 Datos de salida 16 valores medidos (valor, unidad, estado), 8 valores digitales...
Página 176: Fuente De Alimentación
Datos técnicos Liquiline System CA80AL EtherNet/IP EtherNet/IP Certificación ODVA Sí Perfil del equipo Dispositivo genérico (tipo de producto: 0x2B) ID del fabricante 0x049E ID del tipo de equipo 0x109F Polaridad Auto-MIDI-X Conexiones (SW-IDENT. I/O) Mensaje explícito Multidifusión 3 consumidores RPI mínimo 100 ms (por defecto) RPI máximo...
Página 177: Características De Diseño
Liquiline System CA80AL Datos técnicos Entradas de cables • 4 x orificios para M16, G3/8, NPT3/8", Memosens conexión • 4 orificios para M20, G1/2, NPT1/2" Entradas de manguera 4 orificios para M32 para caudal de agua de salida y de entrada Especificación de los cables...
Página 178: Entorno
Datos técnicos Liquiline System CA80AL Error de medición de Errores típicos de medición: entradas y salidas de <20 µA (para valores de corriente <4 mA) corriente <50 µA (con valores de corriente de 4 a 20 mA) a 25 °C (77 °F) en cada caso Error de medición adicional en función de la temperatura:...
Página 179: Proceso
Liquiline System CA80AL Datos técnicos Temperatura de –20 … 60 °C (–4 … 140 °F) almacenamiento Humedad 10 a 95%, sin condensación Grado de protección IP 55 (armario, soporte del analizador), TIPO 3R (armario, soporte del analizador) Compatibilidad Emisión de interferencias e inmunidad a interferencias según EN 61326-1:2013, clase A para la industria electromagnética...
Página 180 Datos técnicos Liquiline System CA80AL Versión de armario, revestimiento interior Material plástico PP Instalación abierta, revestimiento interior Ventana Vidrio inastillable, recubierto Container de reactivo Material plástico PP Aislamiento Plástico EPP (PP extruido) Base, soporte del analizador Hoja de acero recubierta de polvo...
Página 181: Índice Alfabético
Liquiline System CA80AL Índice alfabético Índice alfabético Configurar Acciones ....... 48 Accesorios Entrada libre de texto .
Página 182 Índice alfabético Liquiline System CA80AL EtherNet/IP ..... . 46, 66, 97, 176 Integración en el sistema Fieldbus ....... . 45 Interfaz de servicio técnico .
Página 183 Liquiline System CA80AL Índice alfabético Preparación de muestras ..... 164 PROFIBUS DP ......45, 64 Tarjeta SD .
Página 184 www.addresses.endress.com...
