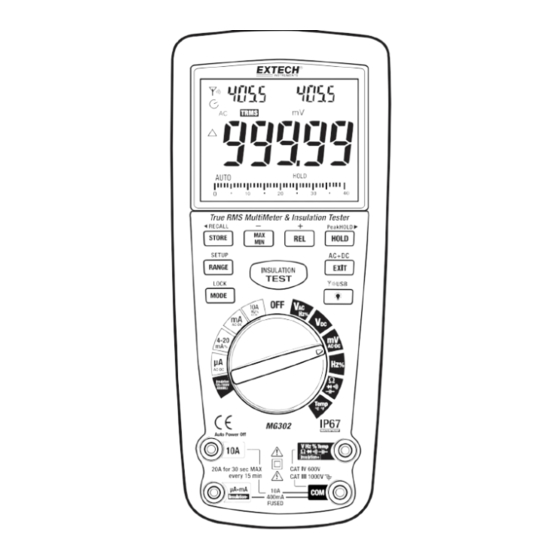

- Página 1 Manual del usuario Multímetro TRMS inalámbrico y probador de aislamiento Modelo MG302...
-
Página 2: Introducción
CATEGORÍA IV DE SOBRE VOLTAJE El equipo de CATEGORÍA IV DE SOBRE VOLTAJE es para uso en el origen de la instalación. Nota – Los ejemplos incluyen medidores de electricidad y el equipo primario de protección de sobre voltaje MG302-es-ES_v2.3 2/16... -
Página 3: Instrucciones De Seguridad
NUNCA opere el medidor a menos que la tapa posterior y la tapa de la batería y fusibles estén colocadas y aseguradas. Si el equipo es usado en una manera no especificada por el fabricante, la protección suministrada por el equipo podrá ser afectada. MG302-es-ES_v2.3 2/16... -
Página 4: Controles Y Conectores
RETENCIÓN Retención de pantalla ºF Grados Fahrenheit ºC Grados centígrados Máxima Mínima Número de serie segundo Configuración parámetro CA + CD Corriente alterna + Corriente directa TRMS RMS Real Guardar Recuperar AUTO Escala automática Apagado automático activado retroiluminación Indicadores auxiliares MG302-es-ES_v2.3 2/16... -
Página 5: Medición De Voltaje Cd
Presione el botón MODE de nuevo para indicar “%”. Lea el % de ciclo de trabajo en el indicador principal. Presione EXIT (salir) para regresar al indicador de voltios CA 10. Con VCA en el indicador principal, presione salir (EXIT) durante 2 segundos para medir CA+CD. MG302-es-ES_v2.3 2/16... -
Página 6: Medición De Voltaje Mv
En modos de medición VCA, mV (CA), 10A (CA), mA (CA) y uA (CA), presione el botón EXIT (salir) durante 2 segundos para entrar al modo de prueba CA+CD. La LCD muestra el icono AC+DC. Presione EXIT (salir) para salir de este modo. MG302-es-ES_v2.3 2/16... -
Página 7: Medidas De Corriente Ca (Frecuencia, Ciclo De Trabajo)
Toque las puntas de las sondas a través del circuito o parte bajo prueba. Es mejor desconectar un lado de la pieza bajo prueba para que el resto del circuito no interfiera con la lectura de resistencia. Lea la resistencia en la pantalla. MG302-es-ES_v2.3 2/16... -
Página 8: Verificación De Continuidad
Inserte el conector banana del cable rojo de prueba en el enchufe positivo V. Presione el botón MODE para indicar “F” Toque las puntas de las sondas a través del capacitor a probar. Lea el valor de capacitancia en la pantalla MG302-es-ES_v2.3 2/16... -
Página 9: Medidas De Temperatura
COM y el conector banana del cable rojo de prueba en el enchufe positivo Toque las puntas de las sondas a través del circuito bajo prueba. Lea la frecuencia en la pantalla. Presione el botón MODE para indicar "%". Lea el % de ciclo de trabajo en la pantalla. MG302-es-ES_v2.3 2/16... -
Página 10: Medición De Resistencia De Aislantes
Subsecuentemente, el medidor descargará internamente el remanente del voltaje de prueba de aislante. Nota: Cambiar la posición del selector de función o presionar el botón EXIT cancelará la prueba de resistencia del aislamiento. RANGE MG302-es-ES_v2.3 2/16... -
Página 11: Selección De Escala Automática/Manual
En modos de medición VCA, mV (CA), 10A (CA), mA (CA) y uA (CA), presione el botón EXIT (salir) durante 2 segundos para entrar al modo de prueba CA+CD. La LCD muestra el icono AC+DC. Presione EXIT (salir) para salir de este modo. MG302-es-ES_v2.3 2/16... -
Página 12: Retroiluminación De Pantalla
Presione el botón EXIT (salir) para terminar la sesión de recuperación. BORRAR TODOS LOS DATOS Con la unidad apagada (OFF), presione y sostenga el botón RANGE al girar el selector de función a cualquier posición Suelte el botón RANGE (escala). Ha borrado la memoria. MG302-es-ES_v2.3 2/16... -
Página 13: Configuración
Presione el botón SETUP para pasar las otras funciones y regresar al modo de operación normal. El medidor "pitará" si el valor medido es mayor al límite alto o menor al límite bajo. BATERÍA DÉBIL Cuando el Icono aparece en la pantalla, deberá reemplazar la batería. MG302-es-ES_v2.3 2/16... -
Página 14: Mantenimiento
Desecho: Cumpla las estipulaciones legales vigentes respecto al desecho del dispositivo al final de su vida útil. ADVERTENCIA: Para evitar choque eléctrico, no opere el medidor a menos que la tapa de la batería y fusibles estén colocadas y aseguradas. MG302-es-ES_v2.3 2/16... -
Página 15: Reemplazo De Los Fusibles
[SIBA 70-172-40]; 10A/1000V de quemado rápido escala 20A; [SIBA 50-199-06]). 6. Reemplace y asegure la tapa posterior, baterías y tapa de baterías. ADVERTENCIA: Para evitar choque eléctrico, no opere el medidor hasta que la tapa de fusibles esté colocada y asegurada. MG302-es-ES_v2.3 2/16... -
Página 16: Especificaciones
(20A: 30 seg. máx. con menor precisión) Todas las escalas de voltaje CA están especificados de 5% de la escala a 100% de la escala NOTA: Precisión declarada a 18 C a 28 C (65 F a 83 F) menor a 75% HR. MG302-es-ES_v2.3 2/16... - Página 17 0mA=-25%, 4mA=0%, 20mA=100%, 24mA=125% Nota: Las especificaciones de precisión consisten de dos elementos: (% de lectura) - Esta es la precisión del circuito de medidas. (+ dígitos) - Esta es la precisión del convertidor analógico a digital. MG302-es-ES_v2.3 2/16...
- Página 18 400.1~4000 MΩ 1MΩ +(4%+5) Nota: Las especificaciones de precisión consisten de dos elementos: (% de lectura) - Esta es la precisión del circuito de medidas. (+ dígitos) - Esta es la precisión del convertidor analógico a digital. MG302-es-ES_v2.3 2/16...
- Página 19 EN61010-1 y IEC61010-1 2° edición (2001) para Categoría I V 600V y Categoría III 1000V; Grado de contaminación 2. Copyright © 2013‐2016 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. ISO‐9001 Certified www.extech.com MG302-es-ES_v2.3 2/16...
