Solution Plus - 5 - 50 Ton

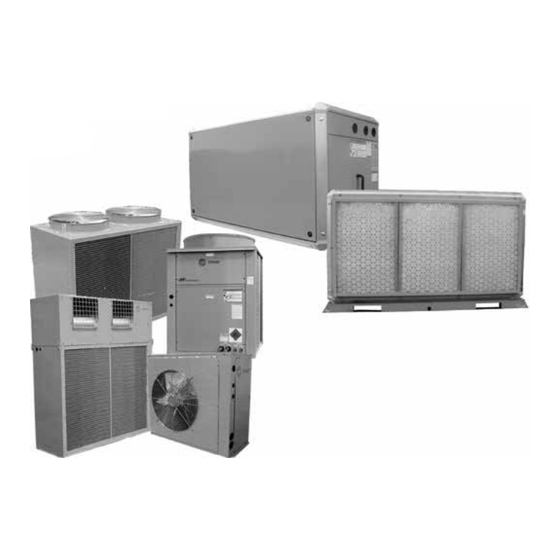

Módulos Ventilador y Serpentín
Unid. Cond. - TRAE 5 - 30 Ton (V. Axial)
Unid. Cond. - TRCE 5 - 15 Ton (V. Centrífugo)
Sistemas Divididos
50/60 Hz
ADVERTENCIA DE SEGURIDAD
La instalación y el servicio a este equipo sólo debe efectuarse por personal calificado. La instalación, el arranque y el dar
servicio a equipo de calefacción, ventilación y aire acondicionado representa un grado de peligro requiriéndose por lo tanto
de conocimiento específico y capacitación para quien realiza dichas labores. El equipo que ha sido instalado, ajustado o
alterado inapropiadamente por alguna persona no calificada, podría provocar la muerte o lesiones graves. Al trabajar sobre
el equipo, observe todas las indicaciones de precaución en la literatura y en las etiquetas adheridas al equipo.
Noviembre 2016
SS-SVN001I-ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para Trane Solution Plus TRAE Serie

Resumen de contenidos para Trane Solution Plus TRAE Serie

  • Página 1 Instalación Operación Mantenimiento Solution Plus - 5 - 50 Ton Módulos Ventilador y Serpentín Unid. Cond. - TRAE 5 - 30 Ton (V. Axial) Unid. Cond. - TRCE 5 - 15 Ton (V. Centrífugo) Sistemas Divididos 50/60 Hz ADVERTENCIA DE SEGURIDAD La instalación y el servicio a este equipo sólo debe efectuarse por personal calificado.
  • Página 2 Importante: Una vez que Trane Brasil tiene como política el contínui desarrollo de productos, se reseva el derecho de modificar sus especificaciones y dibujos sin previo aviso. La instalación y mantenimiento de los equipos especificado en este catálogo, deberán ser efectuados por...

  • Página 3: Tabla De Contenido

    Contenido I-Información General II-Dados Generales III-Inspección de las Unidades IV-Transporte y Desplaziamento V-Procedimientos de Instalación VI-Características Eléctricas VII-Verificaciones para puesta en marcha inicial VIII-Condiciones de Operación IX-Cálculo del Sub-enfriamiento y Sobrecalientamiento X-Ciclo de Refrigeración XI-Tabla de Reglaje XII-Procedimientos de Operación XIII-Dispositivos de Proteción y Seguridad XIV-Válvula de Control de Condensación Danfoss XV-Desequilibrio de fases (corrección)

  • Página 4: I-Información General

    Estructura en aluminio con aislamiento interno, elimi- nando puente térmico Serpentín y 1/2” Serpentines TRANE Wavy-3B de alta eficiencia Porta Filtros en Acero Galvanizado Evitan el by-pass de aire entre los filtros. Resistente al manejo y a la fuerza del caudal de aire.
  • Página 5 Descarga Vertical Para os modelos de 20 a 25 TR, ventilador tipo axial. Cuadro Eléctrico Acoplado El cuadro eléctrico de la unidad está acoplado a la estructura. Serpentín 3/8” y 1/2” Serpentines TRANE Wavy-3B de alta eficiencia SS-SVN001I-ES...
  • Página 6 Información General Solution Plus Unidad Condensadora TRCE Capacidad de 5 a 15 Ton. Condensador remoto por aire. Compresores Scroll. Descarga de aire horizontal/vertical - 5 a 15 Ton, ven- tilador centrifugo. Gabinete de chapa de acero galvanizado, con pintura electrostática en polvo. Obstáculo (Pared) Distancia p/ descarga de Obstáculo (Pared)
  • Página 7 Información general Unidad condensadora TVR LX Capacidad de 5 a 70 TON (capacidad de acuerdo a las 34 combinaciones de modulaciones disponibles). Compresor scroll para inversor DC. Descarga de ™ aire vertical. Ventilador axial con motor DC. Amplio rango de operación para re- frigeración y calefacción.
  • Página 8 Información General Solution Plus - Serpentines TRANE Wavy-3B , de Trane ha usado lo que dispone de mejor alta eficiencia, el serpentín es cons- en ingeniería de desarrollo, producción y truido con tubos de cobre sin costura. Los marketing para producir equipos de cali- tubos de cobre se expanden mecánica-...
  • Página 9 Información Solution Plus con General TRAE Vent. Axial Módulos El Solution Plus es un split system, proyec- Módulo Final Filter tado y planeado para atender las más exi- Este módulo es la opción pa instalación gentes condiciones del mercado, aliando ver- donde se requieren estándares superiores satilidad de instalación, fácil mantenimiento y de tratamiento de aire.
  • Página 10 Información Solution Plus con General TRCE Vent. Centrifugo El Solution Plus es un split system, proyec- Módulo Final Filter Este módulo es la opción pa instalación tado y planeado para atender las más exi- gentes condiciones del mercado, aliando ver- donde se requieren estándares superiores Módulos satilidad de instalación, fácil mantenimiento y...
  • Página 11 El módulo caja de mezcla pose dampers TRANE. Se trata de un nuevo producto que representa un salto cualitativo en eficiencia fabricados en chapa de acero galvanizado, con láminas opuestas y eje para su acciona-...

  • Página 12: Ii-Dados Generales

    II-Dados Generales Tab. II-01 - Datos generales de los módulos serpentín y ventilador - DXPA/DLPA M o d e l o s U n i d 0 5 0 0 7 5 1 0 0 1 2 5 1 5 0 2 0 0 C a p a c i d a d N o m i n a l To n...
  • Página 13 Dados Generales Tab. II-03 - Datos generales unidad condensadora TRAE 050 a 300 Modelo Cap. Nominal 12,5 Largo 1140 1350 1590 1067 1067 1850 Ancho 1096 1096 1060 Altura 1021 1275 1275 1452 1452 1600 Compr. Número de circuitos Tipo Scroll Scroll Scroll...
  • Página 14 Datos Generales TVR LX Tab. II-05 - Datos Generales Unidades Condensadoras TVR LX – 4TVH0086 a 4TVH0210 <E> 4TVH0086DE0 4TVH0096DE0 4TVH0115DE0 4TVH0140DE0 4TVH0155DE0 4TVH0170DE0 4TVH0192DE0 4TVH0210DE0 Modelo <6> 4TVH0086D60 4TVH0096D60 4TVH0115D60 4TVH0140D60 4TVH0155D60 4TVH0170D60 4TVH0192D60 4TVH0210D60 25,2 33,5 61,5 Capacidad BTU/H 86.000 95.500...

  • Página 15: Iii-Inspección De Las Unidades

    Trane do Brasil deberán realizar la Inspeccionar cuidadosamente Nivele o repare el piso del lugar en instalación, partida y ejecución del la unidad en busca de señales de el que se va a instalar la unidad mantenimiento en estos equipos.

  • Página 16: Iv-Transporte Y Desplaziamento

    IV-Transporte y Solution Plus Transporte y Desplaziamento Split System Desplaziamiento Fig. IV-01 - Instrucción de transporte y desplaziamiento / Izamento Fig. I-01 - Instrucción de transporte y desplaziamiento / Izamento Instrucciones para maniobras y 4. No retirar el embalaje del módulo desplazamiento hasta que se lo ponga en su lugar Para el transporte y desplazaimento...

  • Página 17: V-Procedimientos De Instalación

    V-Procedimientos de Instalación Instrucciones de Instalación Desplazamiento de la Unidad transformaciones reducciones Proceder de acuerdo con la en su tamaño, así como también Seguir estas instalaciones sección de desplazamiento de este el la dirección, a con una distancia pronto como unidad esté...
  • Página 18 1 1/8 2 1/8 1 1/8 2 5/8 miesmas con aproximadamente 200 psig Nota:Para el largo equivalente o mayores que los indicados, consultar a Trane Brasil. estiverem prontas, presurizar de presión para pesquisar vaciamientos. Nota:Para el largo equivalente o mayores que los indicados, consultar a Trane Brasil.
  • Página 19 Desnivel entre las unidades : 18 m. Desnivel entre las unidades: 18 m. Para distancias superiores a las Para distancias superiores a las recomendadas, consultar a Trane do recomendadas, consultar a Trane Fig. V-03 - Esquema ensamblaje UC arriba de UE Brasil.
  • Página 20 1 5/8" 0,028 Nota: adicionado por causa de las tuberías. Filtro secador y el visor de lí- (R22 - mineral) y el aceite de Trane 48 (R- Filtro secador y el visor de lí- 2 1/8" 0,05 2 1/8" 0,05 quido opcional son enviados 407 sintético).

  • Página 21: Vi-Características Eléctricas

    VI-Características Eléctricas tensión aprovisionada grandes salas alta Esquemas Eléctricos desequilíbrio de fases deberá estar cantidad de personas para obtener Los esquemas eléctricos específicos de dentro rango tolerancias el mijor promedio de la temperatura las unidades son pegados en la tapa indicadas en el manual.
  • Página 22 Características Eléctricas - Motor 50 Hz Tab. VI-01 - Características Eléctricas del Motor 4 Pólos (50 Hz) - DXPA Cap. Motores 0,75 12,5 N° Polos Grau de Protección IP21 IP21 IP21 IP21 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55...
  • Página 23 Características Eléctricas - Motor 60 Hz Tab. VI-05 - Características Elétricas del Motor 4 Pólos (60 Hz) -DXPA Cap. Motores 0,75 12,5 N° Polos Grau de Protección IP21 IP21 IP21 IP21 IP21 IP21 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55 IP55...

  • Página 24: Vii-Verificaciones Para Puesta En Marcha Inicial

    VII-Verificaciones para puesta en marcha inicial Marcha Inicial Verificaciones para puesta en ¡ATENCIÓN ! No pone la unidad en la marcha marcha inicial Megar el motor del compresor con um hasta todos procedimientos General megóhmetro de 500 volts. El valor estejam completos: Después de instalar las unidades, mínimo recomendado es de 5 mega...

  • Página 25: Viii-Condiciones De Operación

    VIII-Condiciones de Operación Cuando la unidad está funcionando Mida sub-resfriamiento. Condiciónes de Operación normalmente, mantega la casa de Consulte sección Cuando la unidad esté operando máquinas limpia y las herramientas sobrecalentamiento sub- aproximadamente por 10 minutos en su sitio.Ceciórese de que las resfriamiento en este manual.
  • Página 26 Operación Fig. VIII-01 Resistencia de Cárter Resistencia de Cárter Esto irá prevenir la dilución del aceite Trane recomienda el uso de resistencia y la sobretensión inicial en los roda- Fig. V-01 Resistencia de Cárter Resistencia de Cárter Esto irá prevenir la dilución del aceite y la en el cárter cuando la carga de refrige-...

  • Página 27: Ix-Cálculo Del Sub-Enfriamiento Y Sobrecalientamiento

    IX-Cálculo del Sub-enfriamiento y Sobrecalientamiento Carga del Refrigerante 3. Calcule la diferencia Carga del Refrigerante Vapor Para realizar con presición la carga La carga del refrigerante en forma SUB = TCDS - TLL de refrigerante, utilize una balanza de vapor es realizada pela válvula para pesar el refrigerante en un del servicio de succión con el 4.

  • Página 28: X-Ciclo De Refrigeración

    - Medidor de fases. - Tubería completa; presión, placables; presión, placables; - - Refrigerante R407C y aceite Trane - Termómetro eletrónico; - Conjunto de brida de tubos; - Conjunto de brida de tubos; - Refrigerante R- 22 y aceite Oil 15;...

  • Página 29: Xi-Tabla De Reglaje

    XI-Tabla de R407c Reglaje Tab. XI-01 - Reglaje de Sobrecalientamiento e Sub-resfriamiento Sobrecalentamiento Sub-resfriamiento Actividad Aumenta Disminuye Aumenta Disminuye Abrir la válvula de expansión Cerrar la válvula de expansión Poner refrigerante R407C Sacar refrigerante R407C Tab. XI-02 - Tabla de Presión (psig) X Temperatura (°C) R407c. Sat.

  • Página 30: Xii-Procedimientos De Operación

    XII-Procedimientos de Operación Parada Manual Parada control Pudes utilizar cuando desear operación suspender el condicionador por un La medida en que la temperatura motivo cualquier o en el final del del retorno diminui, el termostato del período de trabajo. control desliga los compresores del equipo hasta la parada total de los 1.

  • Página 31: Xiii-Dispositivos De Proteción Y Seguridad

    XIII-Dispositivos de Proteción y Seguridad irremediavelmiente. este Dispositivos presostato jamás puede ser retirado presostatos tiene rearme del acción mediante un "jamper". automático y regulagem fija. avisos colocados dentro tablero eléctrico: "NUNCA Presostato de baja presión JAMPEAR" "ATENCIÓN Con el sensor de baja ligado à...

  • Página 32: Xiv-Válvula De Control De Condensación Danfoss

    XIV-Válvula de Control de Procedimientos Válvula de Control de Condensación Danfoss de Operación Condensación Danfoss Válvula de Control de Condensa- la puerta de la válvula. proveniente de la puerta C no sufre Válvula de Control de Condensación Sin un control adecuado de la presión disminución correspondiente en la ción - Danfoss Sin un control adecuado de la presi-...
  • Página 33 Válvula de Control de Procedimientos Válvula de Control de Condensación Danfoss de Operación Condensación Danfoss Como acontece en todas las aplica- condiciones climáticas del verano EL total de A mas B es el total de Como acontece todas climáticas del verano (alta temperatura ga necesaria para el desempeño ciones de control de presión de alta, (alta temperatura ambiente).

  • Página 34: Xv-Desequilibrio De Fases (Corrección)

    XV-Desequilibrio de fases (corrección) Analisis problemas 5. Si la unidad no está funcionando verificación del sistema. coloque el interruptor del comando en la posición OFF. Aguarde un tiempo para que los sensores ¡ATENCIÓN ! internos del compresor se enfriem; Desligue la energia eléctrica y aguar- Verificar regulagem de que todos los equipos en rotación...

  • Página 35: Xvi-Procedimientos De Mantenimiento

    XVI-Procedimientos de VII-Procedimientos de Mantenimiento Mantenimiento Desequilibrio de tensión motor y una disminución de la vida d. Sub-resfriamiento bajo; Medición de la Tensión de las Desequilibrio de tensión e. Presencia de incondensables. útil del motor. e. Presencia de incondensables. Excesivo desequilibrio entre Excesivo desequilibrio entre las fases de...
  • Página 36 Procedimientos de Procedimientos de Mantenimiento Mantenimiento Poleas y Correas Poleas y Correas CUIDADO: CUIDADO: Debe verificarse correcta Debe verificarse la correcta alienación y No coloque la unidad en funcionamen- No coloque la unidad en funciona- alienación operación operación de las poleas. mento sin los filtros de aire.
  • Página 37 Procedimientos de Mantenimiento Mantenimiento Preventivo Periódico Compruebe la mirilla de líquido. Mantenimiento Anual Mantenimiento Preventivo periódico Inspecione vaciamientos Leve a cabo todos los servicios de reemplácelos si necesario. mantenimiento mensuales y trimestrales IMPORTANTE Si las condiciónes de operación recomendados. Hacer todas las inspecciones y ser- y el mirilla de líquido indicam la falta del Busque un técnico calificado que vicios...
  • Página 38 Procedimientos de Mantenimiento Mantenimiento Correctivo Mantenimiento Correctivo Procedimientos Se quedará mas facil encontrar el mo- - Instalar la válvula reguladora de la tivo del funcionamiento malo del siste- presión en el cilindro de nitrógeno; ma, se indentificar cual es el control que - Inyectar in progresión este gás en el abrió...
  • Página 39 Procedimientos de Instalación del Mantenimiento Compresor Instalación del Compresor de óxidos y sedimientos en partes compresor puede presentar delo circuito, de haí la necesidad de básicamente tipos efectuar el cambio del refrigerante y problemas : mecánicos o eléctricos. del aceite y hazer limpeza de todo En ambos los casos se deberá...

  • Página 40: Xvii-Esquema Eléctrico

    XVII-Esquema Eléctrico VIII-Esquema Eléctrico Tablero de Arranque 50/60 Hz Tablero de Arranque 50/60 Hz Fig. XVII-01 - Esquema eléctrico tablero de arranque - 5 a 50 Ton Fig. VIII-01 - Esquema eléctrico tablero de arranque - 5 a 50 Ton SS-SVN001D-ES SS-SVN001I-ES...
  • Página 41 Esquema Eléctrico Esquema Eléctrico Calefación Calefación Fig. VIII-02 - Esquema eléctrico calefación 1 o 2 estágios (Interface tablero P. D. A coplado ) Fig. XVII-02 - Esquema eléctrico calefación 1 o 2 estágios (Interface tablero P. D. A coplado) SS-SVN001D-ES SS-SVN001I-ES...

  • Página 42: Xviii-Datos Dimensionales

    XVIII-Datos Módulo Dimensionales Vacío Fig. XVIII 01 - Cotas Módulo Vacío 05 hasta 50 (DX y DL) Tab. XVIII 01 - Dimensiones Módulo Vacío 05 hasta 50 Forward-Curved MOD. 1120 1430 1500 1500 2000 2400 2770 2770 2770 2770 1100 1100 1100 1100 1100 1300 1300 1300...
  • Página 43 Datos Filtro de Dimensionales Retorno Fig. XVIII 02 - Cotas Módulo Filtro de Retorno - F8 Bolsa + 1” o solamente F8 Bolsa (05 hasta 10) Forward-Curved y Backward-Curved DADOS DIMENSIONAIS MÓDULO WD02 A WD 08 DADOS DIMENSIONAIS MÓDULO WL02 A WL 08 SIROCO LIMIT LOAD MOD.
  • Página 44 Datos Dimensionales Filtro Final Fig. XVIII 04 - Cotas Módulo Filtro Final 1 Fase de filtración 05 hasta 50. OPÇÃO DE FILTRAGEM OPÇÃO DE FILTRAGEM F3, A1 OU A3 F3 OU A3 DUFUSOR Tab. XVIII 05 - Dimensiones Módulo Filtro Final - 1 Fase de filtración - 05 hasta 50. MOD.
  • Página 45 Datos Módulo Dimensionales Ventilador Fig. XVIII-06 - Dimensiones Módulo Ventilador 05 a 10 - Backward-Curved y Forward-Curved Tab. XVIII-07 - Dimensiones Módulo Ventilador 05 hasta 10 - Forward-Curved MOD. 1120 1430 Fig. XVIII-08 - Dimensiones Módulo Ventilador 05 hasta 10 - Backward-Curved MOD.
  • Página 46 Datos Módulo Dimensionales Ventilador Fig. XVIII-07 - Dimensiones Módulo Ventilador 12,5 hasta 30 - Backward-Curved y Forward-Curved Tab. XVIII-09 - Dimensiones Módulo Ventilador 12,5 hasta 30 - Forward-Curved MOD. 12,5 1500 1100 216,5 1500 1100 167,5 2000 1100 316,5 2400 1100 239,5 2770...
  • Página 47 Datos Módulo Dimensionales Ventilador Fig. XVIII -08 - Dimensiones Módulo Ventilador 35/40/50 - Backward-Curved SS-SVN001I-ES...
  • Página 48 Datos Dimensionales Fig. XVIII-09- Dimensiones Módulo Serpentín TRAE - 05 hasta 50 / TRCE - 05 hasta 35 FLUJO OPCIÓN DE MÁQUINA DE MONTAJE DEL MÓDULO DE DESCARGA VERTICAL EN EL SUELO Tab. XVIII-11 - Dimensiones Módulo Serpentín 050 a 500 - c/ Módulo Ventilador Forward-Curved 400 y 500 solamente TRAE Modelo 1120 1430...
  • Página 49 Datos Módulo Serpentín (Circuitos de Dimensionales Dados Módulo Serpentín Refrigeración) Dimensionais (Circuitos de Refrigeración) Fig. XVIII-10 - Circuitos de Refrigeración del Módulo Serpentín 05 y 30 Fig. X-07 - Circuitos de Refrigeración del Módulo Serpentín (400 y 500 solamente TRAE) Modelo 5 - 01 Circuito Modelo 5 - 01 Circuito Tab.
  • Página 50 Datos Serpentín con Dados Dimensionales Calefación Serpentín con Dimensionais Calefación Fig. XVIII-12 - Detalles de Montaje del Módulo Serpentín TRAE - 05 hasta 50 / TRCE - 05 hasta 35 Fig. X-09 - Detalles de Montaje del Módulo Serpentín (TRAE - 050 hasta 500 / TRCE - 050 hasta 350) Resistencia de calefación Resistencia de calefación Opciones de Montaje...
  • Página 51 Datos Montaje de los Dados Montaje de los Módulos Dimensionais Dimensionais Módulos Fig. XVIII-13 - Montaje de los Módulos Ventilador y Serpentín TRAE - 05 hasta 50 / TRCE - 05 hasta 35 Fig. X-10 - Montaje de los Módulos Ventilador y Serpentín (TRAE - 050 hasta 500 / TRCE - 050 hasta 350) MONTAJE HORIZONTAL MONTAJE HORIZONTAL FLUJO...
  • Página 52 Datos Montaje de los Dados Montaje de los Módulos Dimensionais Dimensionais Módulos Fig. XVIII-14 - Montaje horizontal 05 hasta 50 - DX/DL Fig. X-11 - Montaje horizontal 02 hasta 40 - WD/WL Fig. XVIII-15 - Montaje vertical 05 hasta 50 - DX/DL Fig.
  • Página 53 Datos Dimensionais OPCIÓNES OPCIÓN OPCIÓN OPCIÓN - CAJA DE MEZCLA - MÓDULO VACÍO - MÓDULO SERPENTÍN - MÓDULO VACÍO - MÓDULO DE FILTRO FLUJO MONTAJE HORIZONTAL Fig. XVIII-16 - Montaje horizontal 05 hasta 50 - DX/DL MÓDULO VENTILADOR OPCIÓNES OPCIÓN OPCIÓN OPCIÓN - CAJA DE MEZCLA...
  • Página 54 Datos Módulo Caja de Dados Mezcla Estandar Dimensionais Módulo Caja de Mezcla Dimensionais Estandar Fig. XVIII-19 - Medidas caja de mezcla de los módulos 05 hasta 50 - (1 o 2 etapas de 1”, 2 etapas: 1”+2” , 2 etapas: 1”+3”) Fig.
  • Página 55 Dados Datos Módulo Caja de Mezcla Módulo Caja de Mezcla Dimensionais Estandar con Filtro Bolsa Estandar con Filtro Dimensionales Bolsa Fig. X-14 - Medidas caja de mezcla de los módulos 02 hasta 40 - (2 etapas de 1” + bolsa 560 mm) Fig.
  • Página 56 Datos Módulo Caja de Mezcla Dados Módulo Caja de Mezcla Sin Dampers Dimensionales Dimensionais sin Dampers Fig. XVIII-21 - Medidas caja de mezcla sin dampers de los módulos 05 hasta 50 - (1 o 2 etapas de 1”, 2 etapas: 1”+2”, 2 etapas: Fig.
  • Página 57 Datos Módulo Caja de Dados Módulo Caja de Mezcla sin Mezcla Sin Dampers Dimensionales Dimensionais Dampers con Filtro Bolsa con Bolsa Fig. XVIII-22 - Medidas caja de mezcla sin dampers de los módulos 05 hasta 50 (2 etapas: 1”+Bolsa 560mm) Fig.
  • Página 58 Datos Consideraciones de Dimensionales Montaje Ventiladores Fig. XVIII-23a - Opciones de Descarga Gabinete Vertical El módulo ventilador, posee ventila- dores tipo centrífugo con doble as- piración, de palas curvadas hacia adelante (Forward-Curved) o palas curvadas hacia atrás (Backward- -Curved), construidos en chapa de acero galvanizado, con rotores ba- lanceados estática y dinámicamen- te, operando en chumaceras autoa-...
  • Página 59 Datos TRAE Dimensionales Fig. XVIII-24 - Dimensional Unidades Condensadoras TRAE 050 -1 circuito Fig. XVIII-25 - Dimensional Unidades Condensadoras TRAE 075 - 1 circuito SS-SVN001I-ES...
  • Página 60 Datos TRAE Dimensionales Fig. XVIII-26 - Dimensional Unidades Condensadoras TRAE 100 - 1 circuito Fig. XVIII-27 - Dimensional Unidades Condensadoras TRAE 100 - 2 circuitos SS-SVN001I-ES...
  • Página 61 Datos TRAE Dimensionales Fig. XVIII-28 - Dimensional Unidades Condensadoras TRAE 125 - 1 circuito Fig. XVIII-29 - Dimensional Unidades Condensadoras TRAE 150 - 1 Circuito SS-SVN001I-ES...
  • Página 62 Datos TRAE Dimensionales Fig. XVIII-30 - Dimensional Unidades Condensadoras TRAE 150 - 2 Circuitos SS-SVN001I-ES...
  • Página 63 Datos TRAE Dimensionales Fig. XVIII-31 - Dimensional Unidades Condensadoras TRAE 200 - 1 Circuito SS-SVN001I-ES...
  • Página 64 Datos TRAE Dimensionales Fig. XVIII-32 - Dimensional Unidades Condensadoras TRAE 200 - 2 Circuitos SS-SVN001I-ES...
  • Página 65 Datos TRAE Dimensionales Fig. XVIII-33 - Dimensional Unidades Condensadoras TRAE 250 - 1 Circuito SS-SVN001I-ES...
  • Página 66 Datos TRAE Dimensionales Fig. XVIII-34 - Dimensional Unidades Condensadoras TRAE 250 - 2 Circuitos SS-SVN001I-ES...
  • Página 67 Datos TRAE Dimensionales Fig. XVIII-35 - Dimensional Unidades Condensadoras TRAE 300 - 2 Circuitos SS-SVN001I-ES...
  • Página 68 Datos TRCE Dimensionales Tab. XVIII 27 - Datos Dimensionales TRCE Fig. XVIII 38 - Dimensional TRCE Modelo Cota 1146 1420 1640 1640 1373 1474 1525 1600 1829 ---- ---- 1005 1234 1040 1269 Fig. XVIII 37 - Detalles dimensionales conexiónes TRCE Potencia entrada Ø43...
  • Página 69 Datos Consideraciones de Dimensionales Aplicación TRAE/ TRCE Fig. XVIII 39 - Espacios para Mantenimiento y Circulación de aire - TRAE - Espacios sugeridos TRAE 050 a 150 - Descarga Horizontal Fig. XVIII 40 - Espacios sugeridos TRAE 200 a 300 - Descarga Vertical Fig.

  • Página 70: Xix-Análisis De Irregularidades

    XIX-Análisis de Irregularidades A . EL VENTILADOR DEL CONDENSADOR NO ARRANCA Sintomas Causa Posible Procedimiento 1. El voltímetro no indica tensión de alimentación. 1. Falta de energía. 1. Compruebe la alimentación de energía. 2. El voltímetro no indica tensión de alimentación 2.
  • Página 71 Análisis de Irregularidades C. EL COMPRESOR TRABAJA INTERMITENTEMENTE Sintomas Causa Posible Procedimiento 1. Funcionamiento normal, excepto por paradas 1. Contacto intermitente en el circuito de control 1. Repare o reemplace el control defect uoso. y arranques frecuentes. (mal contacto eléctrico). 2.
  • Página 72 Análisis de Irregularidades F. EL COMPRESOR ESTÁ RUIDOSO Sintomas Causa Posible Procedimiento 1. Ruído de cascabel. 1. Falta de aceite. 1. Agregue aceite. 2. Ruído excesivo. 2. Partes internas del compresor rotas. 2. Reemplace el compresor. 3. Compruebe y ajuste el sobrecalientamiento. La válvula puede ser demasiado grande o el 3.
  • Página 73 Análisis de Irregularidades I. PRESÍON DE DESCARGA MUY BAJA Sintomas Causa Posible Procedimiento 1. Pequena elevación de temperatura del água del 1. Reajuste el flujo y la caída de la presión de 1. Rujo excesivo de água a través del condensador. condensador.
  • Página 74 Análisis de Irregularidades L. COMPRESOR SCROLL CONSUMO EXCESIVO Sintomas Causa Possible Procedimiento 1. Comprobar infiltraciones de aire y 1. Alta temperatura en el área acondicionada. 1. Opera con carga térmica excesiva. aislamiento térmico del área. 2. Cerciórese de que la tensión está dentro del 2.

  • Página 75: Xx-Cuadro De Conversión

    XX-Cuadro de Conversión Para Factor de Para Factor Largo Conversion Velocidade de Conversion 0,30481 Piés (ft) metros (m) Piés por minuto (ft/min) Piés por metros por segundo (m/s) 0,00508 25,4 Pulgadas milímetros (mm) segundo (ft/s) metros por segundo (m/s) 0,3048 (in) Area Energia, Fuerza y Capacidad...
  • Página 76 HVAC, servicios integrales para edificios y partes de reemplazo. Para mayor información visítenos en www.trane.com.br Trane mantiene una política de mejoramiento continuo de sus productos y datos de productos reservándose el derecho de realizar cambios a sus diseños y especificaciones sin previo aviso.
