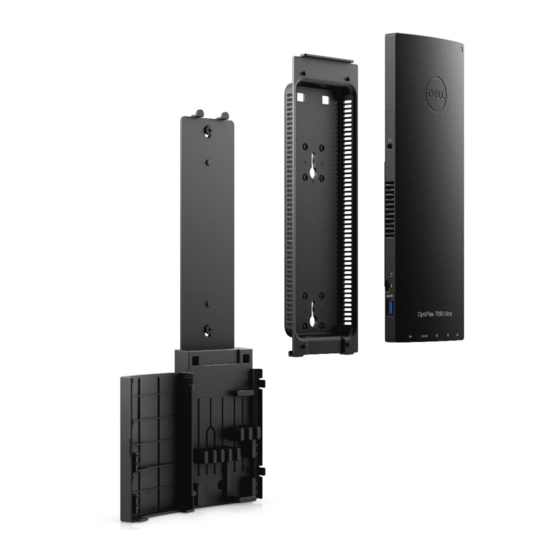

- Página 1 OptiPlex 7090 Ultra Guía de configuración y especificaciones Modelo reglamentario: D13U Tipo reglamentario: D13U002 January 2021 Rev. A00...
- Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2021 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales.
-
Página 3: Tabla De Contenido
Tabla de contenido Capítulo 1: Configure su OptiPlex 7090 Ultra..................5 Instalación del dispositivo en un soporte fijo........................5 Ángulo de inclinación del monitor..........................14 Instalación del dispositivo en una base de altura ajustable Pro 1..................14 Imágenes de inclinación, giro y rotación de la base....................23 Instalación del dispositivo en el montaje VESA de compensación.................23... - Página 4 Capítulo 5: Obtención de ayuda...................... 90 Cómo ponerse en contacto con Dell..........................90 Tabla de contenido...
-
Página 5: Capítulo 1: Configure Su Optiplex 7090 Ultra
Configure su OptiPlex 7090 Ultra Temas: • Instalación del dispositivo en un soporte fijo • Instalación del dispositivo en una base de altura ajustable Pro 1 • Instalación del dispositivo en el montaje VESA de compensación • Instalación del dispositivo en una base de altura ajustable Pro 2 •... - Página 6 6. Extraiga el tornillo que fija el soporte de montaje al soporte. 7. Levante el soporte de montaje para soltar los ganchos del soporte de las ranuras del soporte. Configure su OptiPlex 7090 Ultra...
- Página 7 8. Para evitar que se produzcan daños en el monitor, asegúrese de colocar el monitor en una hoja protectora. 9. Alinee los tornillos del soporte de montaje con los orificios para tornillos del monitor. 10. Ajuste los cuatro tornillos cautivos para fijar el soporte de montaje al monitor. Configure su OptiPlex 7090 Ultra...
- Página 8 11. Seleccione la altura en la que desea montar el monitor y alinee los ganchos del soporte de montaje con las ranuras del soporte. 12. Reemplace el tornillo para fijar la base fija al monitor. Configure su OptiPlex 7090 Ultra...
- Página 9 15. Conecte la alimentación, la red, el teclado, el mouse y los cables de la pantalla al dispositivo y a la toma de corriente. NOTA: Para evitar que queden pinzados o doblados mientras se cierra la cubierta del soporte, se recomienda que coloque los cables tal como se indica en la imagen. Configure su OptiPlex 7090 Ultra...
- Página 10 Todos los cables y puertos se utilizan en función de los periféricos elegidos y de la configuración la computadora. 16. Deslice la cubierta posterior, junto con el dispositivo, en el soporte hasta que oiga un clic. Configure su OptiPlex 7090 Ultra...
- Página 11 17. Bloquee el dispositivo y la cubierta del soporte. Configure su OptiPlex 7090 Ultra...
- Página 12 18. Pulse el botón de encendido para encender el dispositivo. Configure su OptiPlex 7090 Ultra...
- Página 13 Configure su OptiPlex 7090 Ultra...
-
Página 14: Ángulo De Inclinación Del Monitor
1. Alinee e inserte las ranuras en el soporte ajustable de altura en la lengüeta de la base del soporte. 2. Levante e incline la base del soporte. 3. Apriete el tornillo cautivo que fija el soporte a la base. Configure su OptiPlex 7090 Ultra... - Página 15 4. Para evitar que se produzcan daños en el monitor, asegúrese de colocar el monitor en una hoja protectora. 5. Para instalar el soporte ajustable de altura para el monitor: a. Alinee e inserte los ganchos en el soporte de montaje del soporte en las ranuras del monitor hasta que oiga un clic. Configure su OptiPlex 7090 Ultra...
- Página 16 Instale los cuatro separadores de tornillos y los tornillos para fijar el soporte QR a VESA al monitor. c. Alinee e inserte las lengüetas QR del soporte en las ranuras del soporte QR a VESA en el monitor. d. Ajuste el tornillo mariposa para fijar la base al soporte QR a VESA. Configure su OptiPlex 7090 Ultra...
- Página 17 8. Deslice y levante la cubierta para liberarla del soporte. 9. Alinee las rejillas de ventilación del dispositivo con las rejillas de ventilación de la cubierta de la base. 10. Baje el dispositivo en el soporte hasta que oiga un clic. Configure su OptiPlex 7090 Ultra...
- Página 18 Para evitar que queden pinzados o doblados mientras se cierra la cubierta del soporte, se recomienda que coloque los cables tal como se indica en la imagen. NOTA: Todos los cables y puertos se utilizan en función de los periféricos elegidos y de la configuración la computadora. Configure su OptiPlex 7090 Ultra...
- Página 19 12. Deslice la cubierta posterior, junto con el dispositivo, en el soporte hasta que oiga un clic. Configure su OptiPlex 7090 Ultra...
- Página 20 13. Bloquee el dispositivo y la cubierta del soporte. Configure su OptiPlex 7090 Ultra...
- Página 21 14. Pulse el botón de encendido para encender el dispositivo. Configure su OptiPlex 7090 Ultra...
- Página 22 Configure su OptiPlex 7090 Ultra...
-
Página 23: Imágenes De Inclinación, Giro Y Rotación De La Base
1. Alinee los orificios de los tornillos del dispositivo con los orificios de los tornillos del montaje VESA de compensación. 2. Instale los cuatro tornillos para fijar el dispositivo al montaje VESA de compensación. Configure su OptiPlex 7090 Ultra... - Página 24 4. Alinee los orificios de los tornillos del montaje VESA de compensación con los orificios de los tornillos del monitor. 5. Instale los cuatro separadores de tornillos y los tornillos para fijar el montaje VESA de compensación al monitor. Configure su OptiPlex 7090 Ultra...
- Página 25 6. Inserte los ganchos en el soporte de montaje del soporte del brazo del monitor en las ranuras del montaje VESA de compensación en el monitor. 7. Baje el monitor en el soporte del brazo del monitor hasta que oiga un clic. Configure su OptiPlex 7090 Ultra...
- Página 26 8. Para instalar el montaje de desplazamiento VESA en un monitor Dell de la serie E: a. Alinee y coloque los cuatro tornillos para fijar el dispositivo al montaje de desplazamiento VESA. Configure su OptiPlex 7090 Ultra...
- Página 27 Extraiga la cubierta de la VESA de la parte posterior del monitor y fije el montaje de desplazamiento VESA junto con el dispositivo al monitor. Configure su OptiPlex 7090 Ultra...
- Página 28 Configure su OptiPlex 7090 Ultra...
- Página 29 Configure su OptiPlex 7090 Ultra...
-
Página 30: Instalación Del Dispositivo En Una Base De Altura Ajustable Pro 2
1. Alinee e inserte las ranuras en el soporte ajustable de altura en la lengüeta de la base del soporte. 2. Levante e incline la base del soporte. 3. Apriete el tornillo cautivo que fija el soporte a la base. Configure su OptiPlex 7090 Ultra... - Página 31 Para la base de altura ajustable grande, volver a colocar el tornillo en el orificio del tornillo con ícono de desbloqueo de la base garantiza la rotación del monitor de entre 30 y 32 pulgadas. Configure su OptiPlex 7090 Ultra...
- Página 32 4. Para evitar que se produzcan daños en el monitor, asegúrese de colocar el monitor en una hoja protectora. 5. Para instalar el soporte ajustable de altura para el monitor: a. Alinee e inserte los ganchos en el soporte de montaje del soporte en las ranuras del monitor hasta que oiga un clic. Configure su OptiPlex 7090 Ultra...
- Página 33 Configure su OptiPlex 7090 Ultra...
- Página 34 Instale los cuatro separadores de tornillos y los tornillos para fijar el soporte QR a VESA al monitor. c. Alinee e inserte las lengüetas QR del soporte en las ranuras del soporte QR a VESA en el monitor. d. Ajuste el tornillo mariposa para fijar la base al soporte QR a VESA. Configure su OptiPlex 7090 Ultra...
- Página 35 Configure su OptiPlex 7090 Ultra...
- Página 36 7. Para soltar la cubierta de la base, presione el botón en el lateral del chasis de la base. 8. Deslice y levante la cubierta para liberarla del soporte. Configure su OptiPlex 7090 Ultra...
- Página 37 9. Deslice y libere la barra interna en el borde inferior de la cubierta de la base. Configure su OptiPlex 7090 Ultra...
- Página 38 10. Alinee las rejillas de ventilación del dispositivo con las rejillas de ventilación de la cubierta de la base y deslice el dispositivo en la cubierta. Configure su OptiPlex 7090 Ultra...
- Página 39 11. Deslice la barra interna de regreso hacia el borde inferior de la cubierta de la base para fijar el dispositivo a la cubierta. Configure su OptiPlex 7090 Ultra...
- Página 40 12. Conecte la alimentación, la red, el teclado, el mouse y los cables de la pantalla al dispositivo y a la toma de corriente. Configure su OptiPlex 7090 Ultra...
- Página 41 13. Para evitar que queden pinzados o doblados mientras se cierra la cubierta del soporte, se recomienda que coloque los cables tal como se indica en la imagen. NOTA: Todos los cables y puertos se utilizan en función de los periféricos elegidos y de la configuración la computadora. Base de altura regulable estándar Configure su OptiPlex 7090 Ultra...
- Página 42 Base de altura regulable grande Configure su OptiPlex 7090 Ultra...
- Página 43 14. Deslice la cubierta de la base, junto con el dispositivo, hacia la base hasta que oiga un clic. Configure su OptiPlex 7090 Ultra...
- Página 44 15. Bloquee el dispositivo y la cubierta del soporte. Configure su OptiPlex 7090 Ultra...
- Página 45 16. Pulse el botón de encendido para encender el dispositivo. Configure su OptiPlex 7090 Ultra...
-
Página 46: Imágenes De Inclinación, Giro Y Rotación De La Base
Imágenes de inclinación, giro y rotación de la base Para un monitor de entre 19 y 27 pulgadas (base de altura ajustable estándar): Configure su OptiPlex 7090 Ultra... - Página 47 Para un monitor de entre 30 y 32 pulgadas (base de altura ajustable grande): Configure su OptiPlex 7090 Ultra...
- Página 48 Para monitores > 32 pulgadas (base de altura ajustable grande): Configure su OptiPlex 7090 Ultra...
-
Página 49: Instalación Del Dispositivo Con Montaje En Pared
1. Función completa a. Presione el botón de liberación para abrir la cubierta de cables. b. Alinee los orificios de los tornillos en el montaje de pared en la pared y márquelos con un lápiz. Configure su OptiPlex 7090 Ultra... - Página 50 Perfore las marcas de los tornillos de la pared e inserte las tres buchas para tornillos en los orificios de la pared. Configure su OptiPlex 7090 Ultra...
- Página 51 Alinee los orificios para tornillos del montaje de pared con los orificios de la pared y coloque los tres tornillos para fijar el montaje en pared a la pared. Configure su OptiPlex 7090 Ultra...
- Página 52 Alinee los orificios de los tornillos del dispositivo con los orificios de tornillos del soporte de montaje en la pared. f. Instale los cuatro tornillos para fijar el dispositivo al soporte de montaje en pared. Configure su OptiPlex 7090 Ultra...
- Página 53 Inserte los ganchos en el soporte de montaje en pared en las ranuras del módulo del soporte de montaje en pared. h. Alinee e inserte los ganchos en el módulo del soporte de montaje en pared en las ranuras del montaje de pared hasta que encajen en su lugar. Configure su OptiPlex 7090 Ultra...
- Página 54 Conecte la alimentación, la red, el teclado, el mouse y los cables de la pantalla al dispositivo y a la toma de corriente. Configure su OptiPlex 7090 Ultra...
- Página 55 Para evitar que queden pinzados o doblados mientras se cierra la cubierta del soporte, se recomienda que coloque los cables tal como se indica en la imagen. NOTA: Todos los cables y puertos se utilizan en función de los periféricos elegidos y de la configuración la computadora. Configure su OptiPlex 7090 Ultra...
- Página 56 Cierre la cubierta de la base. Configure su OptiPlex 7090 Ultra...
- Página 57 Bloquee el dispositivo y la cubierta del soporte. Configure su OptiPlex 7090 Ultra...
- Página 58 2. Función simple a. Alinee los orificios para tornillos del montaje en pared en la pared y márquelos con un lápiz. Configure su OptiPlex 7090 Ultra...
- Página 59 Perfore las marcas de los tornillos de la pared e inserte los dos tornillos en los orificios para tornillos de la pared. Configure su OptiPlex 7090 Ultra...
- Página 60 Alinee los orificios de los tornillos del dispositivo con los orificios de tornillos del soporte de montaje en la pared. d. Instale los cuatro tornillos para fijar el dispositivo al soporte de montaje en pared. Configure su OptiPlex 7090 Ultra...
- Página 61 Conecte la alimentación, la red, el teclado, el mouse y los cables de la pantalla al dispositivo y a la toma de corriente. Configure su OptiPlex 7090 Ultra...
- Página 62 Alinee los tornillos de la pared con los ganchos de retención del módulo del soporte de montaje en pared. g. Monte el módulo del soporte de montaje en pared en los tornillos de la pared. Configure su OptiPlex 7090 Ultra...
- Página 63 Pulse el botón de encendido para encender el dispositivo. Configure su OptiPlex 7090 Ultra...
- Página 64 Configure su OptiPlex 7090 Ultra...
-
Página 65: Capítulo 2: Crear Una Unidad De Recuperación Usb Para Windows
8. Haga clic en Finalizar. Para obtener más información sobre la reinstalación de Windows mediante la unidad de recuperación USB, consulte la sección Solución de problemas del Manual de servicio del producto en www.dell.com/support/manuals. Crear una unidad de recuperación USB para Windows... -
Página 66: Capítulo 3: Vista De Optiplex 7090 Ultra
Vista de OptiPlex 7090 Ultra Temas: • Parte superior • Parte inferior • Izquierda • Derecha • Partes frontal y posterior • Vista de las bases • Diseño de la tarjeta madre del sistema Parte superior 1. Rejilla del ventilador 2. -
Página 67: Parte Inferior
3. 1 puerto USB 3.2 de 2.ª generación tipo A con SmartPower activado 4. Puerto Ethernet RJ45 5. Puerto de entrada de CC 6. 1 puerto USB 3.2 de 2.ª generación Type-C con DisplayPort de modo alternativo/Power Delivery Vista de OptiPlex 7090 Ultra... -
Página 68: Izquierda
2. Rejilla del ventilador 3. LED de estado de la unidad de disco duro 4. 1 puerto ThunderBolt 4 con DisplayPort de modo alternativo/USB4 5. 1 puerto USB 3.2 de 2.ª generación tipo A con PowerShare Vista de OptiPlex 7090 Ultra... -
Página 69: Derecha
Derecha 1. Ranura para candado Kensington 2. Ranura para candado de seguridad de tornillo 3. Rejillas de ventilación Partes frontal y posterior Parte frontal Vista de OptiPlex 7090 Ultra... - Página 70 Parte posterior Vista de OptiPlex 7090 Ultra...
-
Página 71: Vista De Las Bases
1. Cubierta de disco duro/cubierta de unidad de estado sólido M.2 Vista de las bases Base fija: Vista de OptiPlex 7090 Ultra... - Página 72 Base de altura ajustable Pro 1.0: Base de altura ajustable estándar Pro 2.0: Vista de OptiPlex 7090 Ultra...
- Página 73 Base de altura ajustable grande Pro 2.0: Vista de OptiPlex 7090 Ultra...
- Página 74 Montaje de desplazamiento VESA: Vista de OptiPlex 7090 Ultra...
- Página 75 Adaptador de VESA para base de altura ajustable Pro 2.0: Vista de OptiPlex 7090 Ultra...
- Página 76 Adaptador de VESA para base de altura ajustable Pro 1.0: Vista de OptiPlex 7090 Ultra...
- Página 77 Montaje en pared: Vista de OptiPlex 7090 Ultra...
- Página 78 Vista de OptiPlex 7090 Ultra...
-
Página 79: Diseño De La Tarjeta Madre Del Sistema
4. Conector de la unidad de disco duro 5. Conector de la placa secundaria 6. CPU 7. Conector de SSD PCIe M.2 de 4.ª generación 8. Conector de WLAN M.2 9. Ranuras del módulo de memoria Vista de OptiPlex 7090 Ultra... -
Página 80: Capítulo 4: Especificaciones De Optiplex 7090 Ultra
● Mínimo de 0,51 kg (1,13 lb) NOTA: El peso de la computadora depende de la configuración solicitada y la variabilidad de fabricación. Procesador En la siguiente tabla, se enumeran los detalles de los procesadores compatibles con la OptiPlex 7090 Ultra. Especificaciones de OptiPlex 7090 Ultra... -
Página 81: Conjunto De Chips
Windows 10 de canal semestral instalada de fábrica más reciente (N), y cumplirán con los requisitos de (pero no se enviarán con) las dos versiones anteriores (N-1, N-2). Esta plataforma de dispositivo, OptiPlex 7090 Ultra estará... -
Página 82: Memoria
Consulte el sitio web de Windows como servicio (WaaS) de Dell para obtener más información sobre el soporte del sistema operativo Windows N-2 y de 5 años. El sitio web se puede encontrar en el vínculo a continuación: https://www.dell.com/support/article/us/en/04/ qna44484/dell-windows-as-a-service-waas-supported-products?lang=en. -
Página 83: Puertos Externos
● Windows 10, versión de 64 bits o superior (Actualización de aniversario) ● Versión del controlador de tecnología de almacenamiento Intel Rapid 15.9.1.1018 o superior Puertos externos En la siguiente tabla, se enumeran los puertos externos de OptiPlex 7090 Ultra. Tabla 6. Puertos externos Descripción... -
Página 84: Ethernet
Número de modelo Intel i219LM Tasa de transferencia 10/100/1000 Mbps Módulo inalámbrico En la siguiente tabla, se enumeran los módulos de red de área local inalámbrica (WLAN) de OptiPlex 7090 Ultra. Tabla 9. Especificaciones del módulo inalámbrico Descripción Opción uno Opción dos Número de modelo... -
Página 85: Adaptador De Alimentación
40, NVMe PCIe, autocifrado eMMC eMMC Hasta 64 GB Adaptador de alimentación En la tabla a continuación, se enumeran las especificaciones del adaptador de alimentación para OptiPlex 7090 Ultra. Tabla 12. Especificaciones del adaptador de alimentación Descripción Valores Tipo... -
Página 86: Gpu: Integrada
Para la compatibilidad con la reproducción de video 8K60P, se recomienda usar la memoria DDR4-3200 de 128 bits (doble canal), al menos 16 GB con tamaños de memoria de doble canal (8 GB + 8 GB). Especificaciones de OptiPlex 7090 Ultra... -
Página 87: Encendido Del Sistema
Configuración de carga de USB-C siempre encendida de la pantalla esté activada. Al encender la pantalla USB Type-C de Dell por primera vez, se muestra la Configuración inicial fácil. Haga clic en Sí para habilitar la opción de Carga de USB-C siempre encendida. -
Página 88: Seguridad De Datos
Opcional Medios externos de cifrado de Dell Opcional Dell Data Guardian Opcional Dell Data Protection | Administrador de BitLocker (DDP | BLM) Opcional Dell Data Protection | Endpoint Security Suite o Dell Endpoint Opcional Security Suite Pro Dell Data Protection | Endpoint Security Suite Enterprise o Dell... -
Página 89: Energy Star Y Módulo De Plataforma Segura (Tpm)
USB. Habilitar soporte para activación USB: 1. Pulse <F12> cuando aparezca el logotipo de Dell para iniciar un menú de inicio único. Vaya a la configuración del BIOS. 2. Seleccione "Administración de la alimentación". 3. Vaya a Soporte para activación de USB. - Página 90 Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, el soporte técnico o el servicio al cliente, realice lo siguiente:...
