Su nueva recortadora ha sido diseñada y fabricada de conformidad con las estrictas normas de Ryobi para brindar fiabilidad,
facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido funcionamiento
y sin problemas.
ADVERTENCIA:
antes de usar este producto.
Le agradecemos la compra de una recortadora Ryobi.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS
MANUAL DEL OPERADOR
Recortadoras de Hilo y Desbrozadoras 30 cc
CS30
RY30020B
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador
SS30
RY30040B

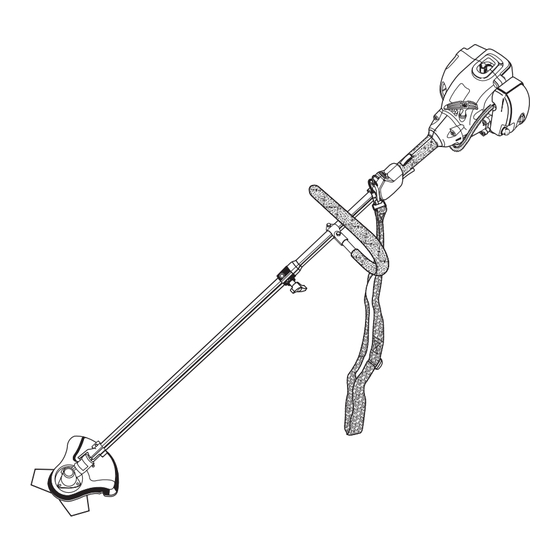

BC30
RY30060B
Publicidad
Tabla de contenido
Manuales relacionados para Ryobi CS30
Resumen de contenidos para Ryobi CS30
- Página 1 BC30 RY30060B Su nueva recortadora ha sido diseñada y fabricada de conformidad con las estrictas normas de Ryobi para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido funcionamiento y sin problemas.
-
Página 2: Tabla De Contenido
ÍNDICE DE CONTENIDO n Introducción ..................................2 n Reglas de seguridad generales ............................3 n Reglas de seguridad específicas .............................4 n Símbolos..................................5 - 6 n Características ................................7 - 9 n Armado ..................................9 - 14 n Funcionamiento..............................14 - 18 n Mantenimiento .............................. -
Página 3: Reglas De Seguridad Generales
REGLAS DE SEGURIDAD GENERALES n No toque las áreas alrededor del silenciador o del ADVERTENCIA: cilindro de la unidad, estas partes se calientan durante el funcionamiento. Lea y comprenda todas las instrucciones. El incumplimiento de las instrucciones señaladas abajo n Siempre apague el motor y retire el cable de la bujía antes puede causar descargas eléctricas, incendios y lesiones de realizar cualquier ajuste o reparaciones, excepto para corporales serias. -
Página 4: Reglas De Seguridad Específicas
REGLAS DE SEGURIDAD ESPECÍFICAS REGLAS DE SEGURIDAD ESPECÍFICAS PARA n Reemplace toda cuchilla dañada. Siempre asegúrese que la cuchilla esté instalada correctamente y acoplada EL USO DE LA RECORTADORA firmemente antes de cada uso. La inobservancia de esta n Reemplace el cabezal del hilo si estuviese agrietado, advertencia puede causar lesiones corporales serias. -
Página 5: Símbolos
SÍMBOLOS Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado para mayor seguridad al manejar este producto. SYMBOLO NOMBRE EXPLICATIÓN Símbolo de alerta de seguridad Precauciones para su seguridad. Para reducir el riesgo de lesiones, el usuario debe leer Lea el manual del operador y comprender el manual del operador antes de usar... - Página 6 SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. SÍMBOLO SEÑAL SIGNIFICADO PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte o lesiones serias.
-
Página 7: Características
CARACTERÍSTICAS ESPECIFICACIONES DEL PRODUCTO Peso - (sin combustible) CS30 ...............................10,7 lb. (4,9 kg) SS30 ...............................12,1 lb. (5,4 kg) BC30 ...............................12,9 lb. (5,9 kg) Anchura del corte del hilo CS30 ................................17" (432 mm) SS30 ................................18" (457 mm) BC30 ................................18" (457 mm) Anchura del corte de la cuchilla BC30 ................................ - Página 8 CARACTERÍSTICAS SS30 MANGO Y CUERDA DEL ARRANCADOR MANGO TRASERO SEGURO DEL GATILLO BOMBA DE CEBADO ACOPLADOR GATILLO DEL ACELERADOR ALOJAMIENTO DEL EJE DE IMPULSIÓN MANGO DELANTERO CABEZAL DEL HILO PERILLA DEFLECTOR DE PASTO PARA EJE RECTO Fig. 1b BC30 MANGO Y CUERDA DEL ARRANCADOR MANGO TRASERO...
- Página 9 Conjunto de la recortadora n Juego del propietario Para evitar un arranque accidental que podría causar - Mango delantero - CS30 y SS30 lesiones corporales graves, siempre desconecte el cable de la bujía del motor de la bujía misma al ensamblar las - Mango en “J”...
-
Página 10: Armado
ARMADO INSTALACIÓN DEL CABEZAL MOTOR EN EL EJE DE LA ADITAMENTO RECORTADORA DE HILO Vea la figura 2. ACOPLADOR HUECO ADVERTENCIA: GUÍA Nunca una ni ajuste ningún aditamento mientras esté funcionando el cabezal motor. Si no apaga el motor BOTÓN puede causarse lesiones serias a sí... - Página 11 ARMADO MONTAJE DEL MANGO DELANTERO - CS30 ARANDELA DE Y SS30 MANGO SEGURIDAD Vea la figura 4. DELANTERO TUERCA DE n Quite el mango delantero, el perno, la arandela plana, la MARIPOSA arandela de seguridad y la tuerca de mariposa del juego del propietario.
- Página 12 Evite tocar la cuchilla. Si no evita tal contacto puede originarse lesiones corporales serias. SOPORTE PARA MONTAR EL DEFLECTOR DE PASTO DEL EJE CURVO - CS30 Vea la figura 6. ARANDELA DE n Monte el deflector de pasto en la parte inferior del eje SEGURIDAD curvo, como se muestra.
- Página 13 ARMADO MONTAJE DE LA CORREA PARA EL HOMBRO - BC30 PESTILLO Vea la figura 9. n Enganche el broche de la correa en el asa para la misma. n Ajuste la correa para dejarla en una posición cómoda. CONVERSIÓN DE DESBROZADORA A ASA DE LA RECORTADORA DE HILO - BC30 CORREA...
-
Página 14: Funcionamiento
ARMADO DESMONTAJE DEL DEFLECTOR DE PASTO CABEZAL DE ENGRANAJES ARANDELA PARA EJE RECTO Y DEL CABEZAL DEL HILO DE BRIDA Vea las figuras 10 a 13. n Alinee la ranura de la arandela de brida con la ranura del CONJUNTO DEL cabezal de engranajes. - Página 15 FUNCIONAMIENTO ABASTECIMIENTO Y REABASTECIMIENTO DE ADVERTENCIA: COMBUSTIBLE DE LA RECORTADORA MEZCLA DE COMBUSTIBLE Para evitar quemaduras causadas por tocar superficies calientes, al utilizar esta unidad nunca coloque la parte Este producto está accionado por un motor de 2 tiempos y requiere el premezclado de gasolina y aceite para motor de dos inferior de la misma arriba del nivel de la cintura.
- Página 16 FUNCIONAMIENTO CUCHILLA DE CORTE DEL HILO EN EL ADVERTENCIA: DEFLECTOR DE HIERBA Vea la figura 18. Siempre sujete la recortadora de hilo lejos del cuerpo, Esta recortadora está equipada con una cuchilla de corte manteniendo un espacio entre el cuerpo y la herramienta. del hilo instalada en el deflector de pasto.
- Página 17 FUNCIONAMIENTO UTILIZACIÓN DE LA DESBROZADORA n Al utilizar la unidad siempre manténgala firmemente con ambas manos a su lado derecho. Sujete firmemente ambos Vea las figuras 19 y 20. mangos. Sujete la desbrozadora con la mano derecha en el mango tra- n Mantenga la sujeción y equilíbrese en ambos pies.
- Página 18 FUNCIONAMIENTO ARRANQUE Y APAGADO Vea las figuras 21 - 23. PARA ARRANCAR CON EL MOTOR FRÍO: NO oprima el gatillo del acelerador hasta que no arranque y quede funcionando el motor. n Coloque la recortadora en una superficie plana y despejada. n CEBAR - Presione 7 veces la bomba de cebado.
-
Página 19: Mantenimiento
Para retirar el retén del carrete: productos químicos pueden dañar, debilitar o destruir el n En el caso de los model CS30, gire hacia la izquierda el plástico, lo cual puede causar lesiones serias. retén del carrete. Con los modelos SS30 y BC30, gire hacia la derecha el retén del carrete. - Página 20 RESORTE CARRETE Para instalar el retén del carrete: n En el caso de los model CS30, gire hacia la derecha el FLECHAS EN retén del carrete. Con los modelos SS30 y BC30, gire EL CARRETE hacia la izquierda el retén del carrete.
