MANDO T211 RD – Construcción y funcionamiento
4 Construcción y funcionamiento
4.1 Vista general y descripción resumen
1. x
1
3

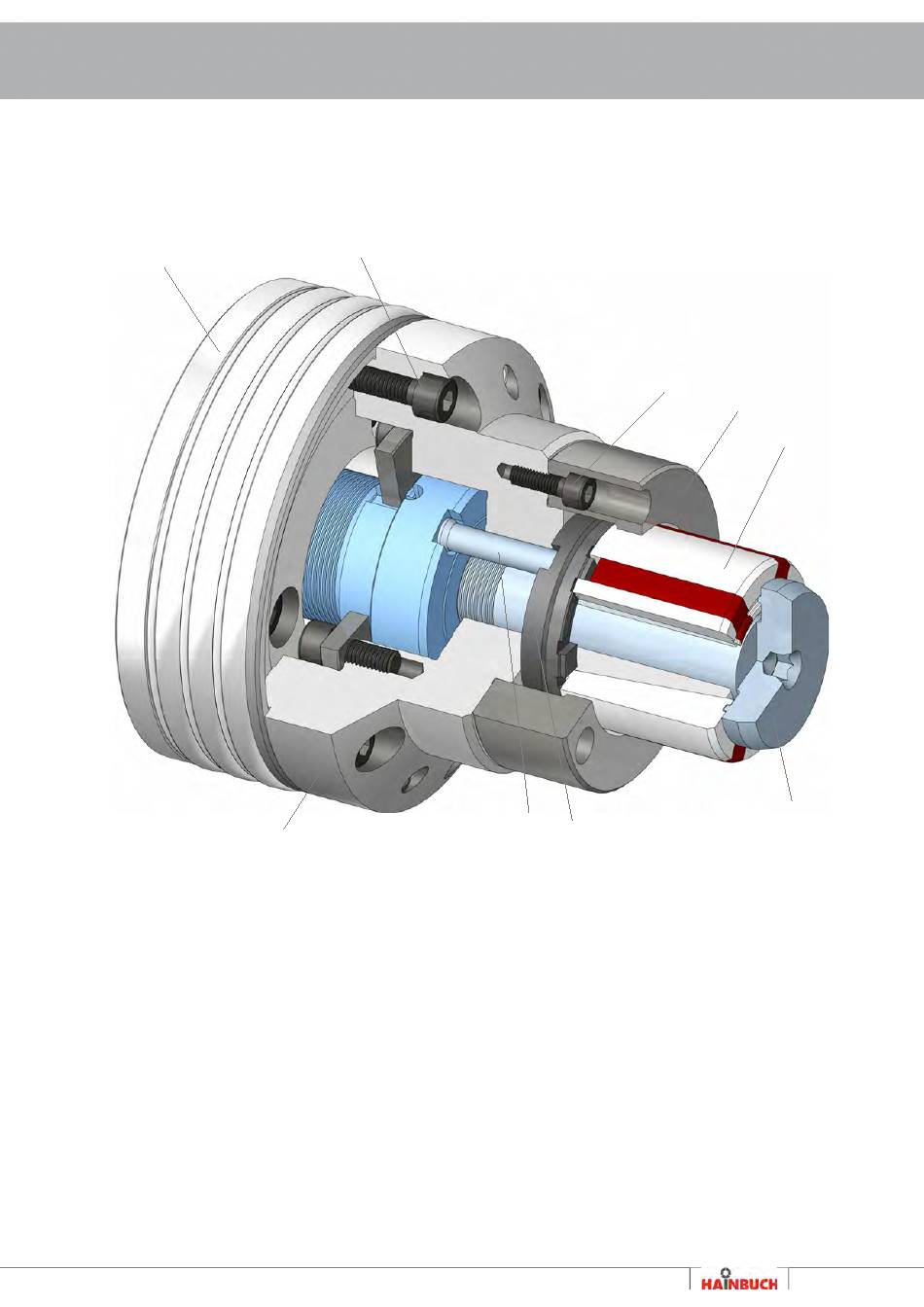

1. Brida del husillo
2. Tornillo de culata
3. Cuerpo de mandril
4. Tope
5. Tornillos de fijación tope
2
Fig. 2
6. Boquilla de sujeción segmentada
7. Perno de tracción
8. Pasador del expulsor [solución
9. Expulsor
Línea directa de pedidos +49 7144.907-333
5
8
9
forzada]
4
6
7
