8 Compruebe si existen fugas de gas.
• En este momento, compruebe especialmente si hay
fugas de gas en las tuercas de vástago de la válvula
de tres vías (orificio A) y en el tapón del orificio de
servicio.
PRECAUCIÓN
• Conecte las unidades interior y exterior mediante
tuberías con conexiones abocardadas (no
suministradas). Para las líneas, utilice tuberías de cobre
aisladas, sin soldar, desengrasadas y desoxidadas (tipo
Cu DHP de acuerdo con ISO 1337 o UNI EN 12735-1),
aptas para presiones operativas de al menos 4200 kPa
y para presiones de rotura de al menos 20 700 kPa.
Las tuberías de cobre para aplicaciones hidrosanitarias
son totalmente inapropiadas.
• Para conocer los tamaños y los límites (diferencia de
altura, longitud de líneas, curvatura máxima, carga
de refrigerante, etc.) consulte el apartado "Conectar la
tubería de refrigerante".
Paso 9 Añadir refrigerante (R-32)
Precauciones sobre cómo añadir el
refrigerante R-32
Además del procedimiento de carga convencional, se
tienen que mantener los siguientes requisitos.
• Asegúrese de que no hay contaminación por otros
refrigerantes para la carga.
• Para reducir al mínimo la cantidad de refrigerante,
mantenga las mangueras y líneas tan cortas como sea
posible.
• Los cilindros deberán mantenerse en posición vertical.
• Asegúrese de que el sistema de refrigeración está
conectado a tierra antes de la carga.
• Etiquete el sistema después de la carga, si es necesario.
• Se requiere un cuidado extremo para no sobrecargar
el sistema.
• Antes de recargar, se comprobará la presión con
nitrógeno soplado.
• Después de cargar, verifique si hay fugas antes de la
puesta en marcha.
• Asegúrese de comporbar si hay fugas antes de salir de
la zona de trabajo.
• La unidad exterior está cargada con refrigerante
suficiente para las tuberías estándar. Por tanto, será
necesario añadir refrigerante si se prolongan las
tuberías. Esta operación solo la puede llevar a cabo
un especialista en refrigeración cualificado. Para
determinar la cantidad de la carga de refrigerante,
consulte Cálculo de la cantidad de refrigerante que
añadir, en la página 25.
1 Compruebe si la válvula de cierre está totalmente
cerrada.
2 Cargue el refrigerante a través del orificio de servicio
de la válvula de cierre de líquido.
NOTA
• No cargue el refrigerante a través del orificio de
servicio de la válvula de cierre de gas.

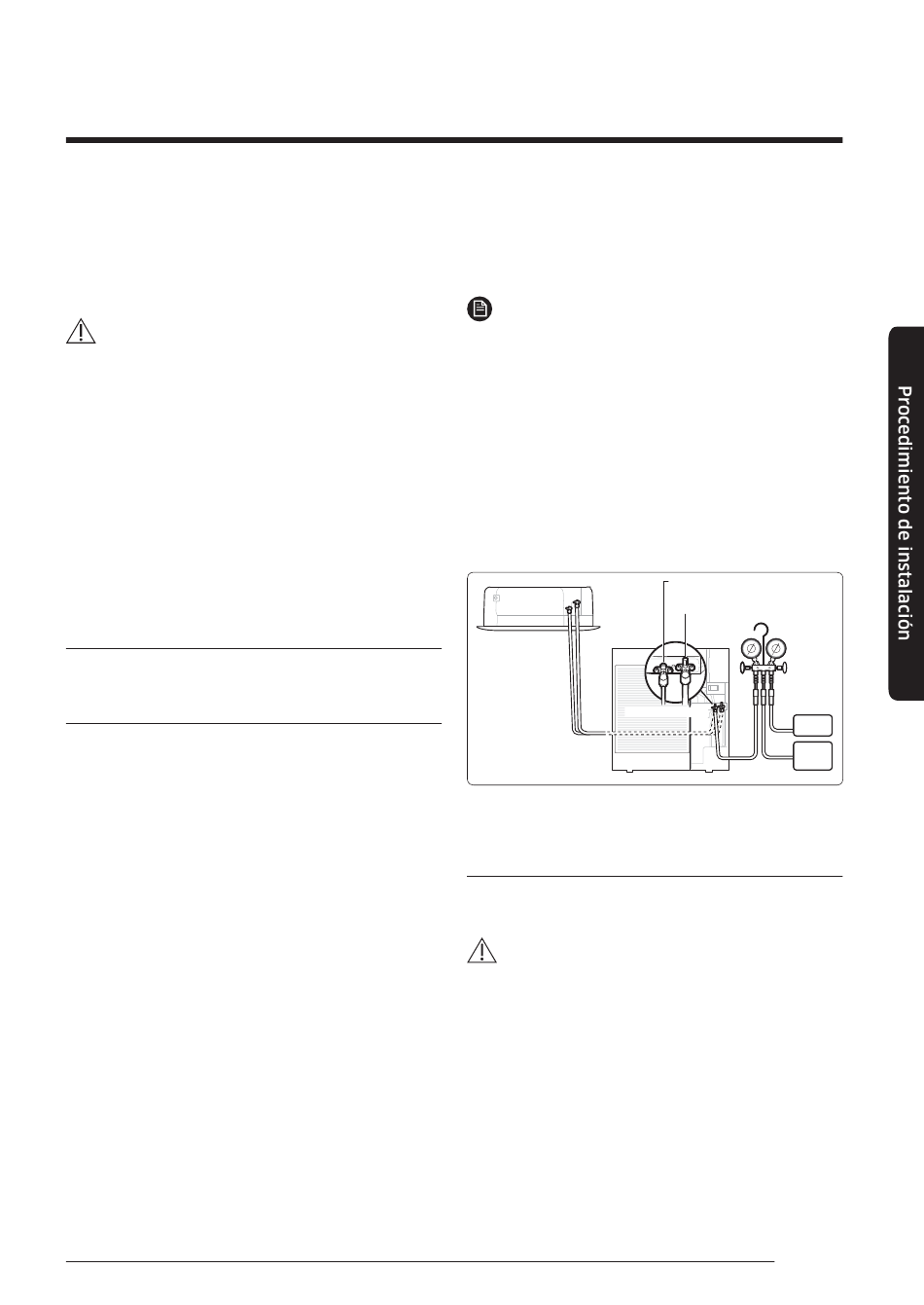

3 Si tiene dificultades para cargar el refrigerante tal
y como se indica en los pasos anteriores, haga lo
siguiente:
a Abra la válvula de cierre de líquido y la válvula de
cierre de gas.
b Ponga en funcionamiento el aire acondicionado
mediante la tecla K2 de la placa de circuito
impreso de la unidad exterior.
c Tras 30 minutos, cargue el refrigerante a través del
orificio de servicio de la válvula de cierre de gas.
Unidad
interior
Unidad exterior
Información importante: normativa acerca del
refrigerante utilizado
Este producto contiene gases fluorados de efecto
invernadero. No descargue estos gases en la atmósfera.
PRECAUCIÓN
• Informe al usuario si el sistema contiene 5 tCO
de gases fluorados de efecto invernadero. En tal caso,
se debe comprobar la existencia de fugas cada 12
meses como mínimo, de acuerdo con la normativa N.º
517/2014. Esto solo debe hacerlo personal cualificado.
• En el caso de la situación anterior, el instalador (o
la persona autorizada que sea responsable de la
comprobación final) debe proporcionar al usuario un
manual de mantenimiento con toda la información
relacionada con la NORMA (UE) N.° 517/2014 del
PARLAMENTO EUROPEO Y DEL CONSEJO del 16 de
abril de 2014 sobre determinados gases fluorados de
efecto invernadero.
Válvula cierre líquido
(orificio de servicio)
Válvula cierre gas (orificio de servicio)
Equilibrio
Ref.
Bomba
de vacío
e o más
2
Español 23
