MANUAL DE INSTALACIÓN
AIRE
ACONDICIONADO
Lea completamente este manual de instalación antes de instalar el producto.
El trabajo de instalación debe realizarse de acuerdo con la Normativa eléctrica
nacional y solamente por personal autorizado.
Por favor, guarde el manual para futuras consultas, una vez lo haya leído
detenidamente.

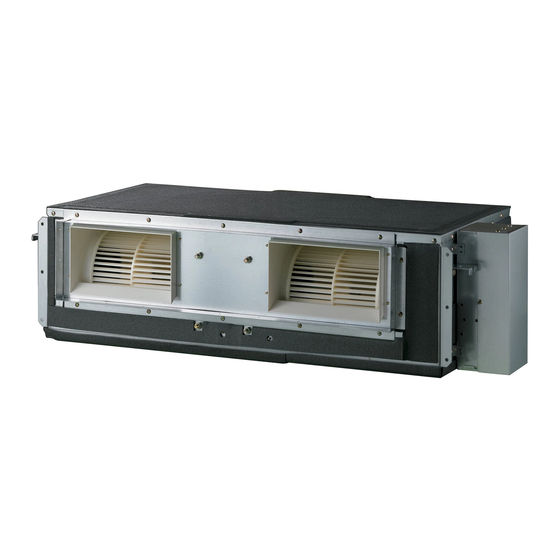

CEILING CONCEALED DUCT- HIGH STATIC
Traducción de las instrucciones originales
Copyright © 2017 - 2019 LG Electronics Inc. Todos los derechos reservados.
www.lg.com
Publicidad
Tabla de contenido
Manuales relacionados para LG Multi V ARNU07GBHA4
Resumen de contenidos para LG Multi V ARNU07GBHA4
- Página 1 Por favor, guarde el manual para futuras consultas, una vez lo haya leído detenidamente. CEILING CONCEALED DUCT- HIGH STATIC Traducción de las instrucciones originales www.lg.com Copyright © 2017 - 2019 LG Electronics Inc. Todos los derechos reservados.
-
Página 2: Tabla De Contenido
Índice ÍNDICE INSTALACIÓN COMPONENTES PRECAUCIONES DE SEGURIDAD INSTALACIÓN Selección de la ubicación perfecta Dimensiones del techo y situación del perno de suspensión La instalación de la unidad interior Conexión de los cables entre las unidades interior Comprobación del drenaje Ajuste del interruptor DIP Ajuste de control de grupo Designación del modelo Emisiones de ruido aéreo... -
Página 3: Instalación Componentes
Instalación Componentes Instalación Componentes Rejillas de salida de aire Filtros de aire Rejillas de entrada de aire Control remoto (Opcional) Herramienta de instalación Manguera Aislamiento for (Otro) Nombre Abrazadera Cinta plástica Arandela de drenaje fitting Cantidad 1 und. 2 unds. 8 unds. -
Página 4: Precauciones De Seguridad
Precauciones de seguridad Precauciones de seguridad Los siguientes símbolos se muestran en las unidades interiores y exteriores. Lea las precauciones en este manual Este aparato está lleno de refrigerante cuidadosamente antes de operar la unidad. inflamable (R32). Este símbolo indica que el personal de Este símbolo indica que el Manual de uso servicio debe manipular este equipo según lo debe leerse atentamente. - Página 5 Precauciones de seguridad - Existe riesgo de incendio, descarga eléctrica , explosión o lesiones. • Tenga cuidado al desembalar e instalar el aparato. - Los bordes afilados podrían provocar lesiones. Tenga especial cuidado con los bordes de la caja y las aletas del condensador y evaporador. •...
- Página 6 Precauciones de seguridad Operación • No deje funcionando el aire acondicionado durante mucho tiempo cuando la humedad sea muy alta y haya una puerta o ventana abierta. - Podría condensarse la humedad y mojar o dañar el mobiliario. • Asegúrese de que el cable de alimentación no pueda estirarse o dañarse durante el funcionamiento.
- Página 7 Precauciones de seguridad • Desconecte la alimentación principal al limpiar o realizar el mantenimiento del aparato. - Existe riesgo de descarga eléctrica. • Cuando no vaya a utilizar el aparato durante un largo periodo de tiempo, desenchufe la clavija de alimentación o apague el interruptor automático. - Existe riesgo de daños en el aparato o avería, o funcionamiento intempestivo.
- Página 8 Precauciones de seguridad autoridad de evaluaciónacreditada por la industria, el cual autoriza su competencia para manejar refrigerantes conseguridad de acuerdo con una especificación de evaluación reconocida por la industria.(para R32) • El equipo debe almacenarse en una forma que prevenga que ocurra un daño mecánico.
- Página 9 Precauciones de seguridad • No beba el agua que drena el aparato. - No es potable y podría causar graves problemas en la salud. • Utilice un taburete o escalera firme cuando limpie o realice el mantenimiento del aparato. - Tenga cuidado y evite lesiones personales. •...
-
Página 10: Instalación
Instalación Instalación Selección de la ubicación perfecta Instale el aparato acondicionador de aire en el lugar que cumpla las condiciones que se indican a continuación. • El lugar puede soportar con facilidad una carga que exceda el cuádruple del peso de la unidad interior. - Página 11 Instalación Área mínima de suelo (para R32) - El equipo debe instalarse, operarse y almacenarse en un espacio con un área de suelo mayor que el área mínima. - Use el gráfico de la tabla para determinar el área mínima. - El trabajo de tubos debe estar protegido de daños físicos y no estar instalado en un espacio no ventilado, en caso de que dicho espacio tenga unas dimensiones menores que A (área mínima para la instalación).
-
Página 12: Dimensiones Del Techo Y Situación Del Perno De Suspensión
Instalación Dimensiones del techo y situación del perno de suspensión BH/BG/BR Chasis n Instalación de la unidad Instale la unidad correctamente en el techo. CASO 1 POSITION OF SUSPENSION BOLT • Aplique una tela de unión entre la unidad y el conducto para absorber las vibraciones innecesarias. -
Página 13: La Instalación De La Unidad Interior
Instalación La instalación de la unidad interior • Seleccione y marque la posición para los pernos de • Inserte el anclaje de fijación y la arandela en los sujeción. pernos de suspensión para fijar los pernos de • Taladre el orificio para el anclaje de fijación en el suspensión en el techo. -
Página 14: Comprobación Del Drenaje
Instalación AISLAMIENTO, OTROS Aísle completamente la unión y los conductos. AISLAMIENTO TÉRMICO Todo aislamiento térmico debe cumplir los requisitos locales. UNIDAD INTERIOR Aislador térmico para tubería de líquido refrigerante. (Suministro local) Unión para tubería de líquido Aislamiento local para tuberías Tubería de líquido refrigerante y (Suministro local) aislante térmico (suministro local) - Página 15 Instalación PRECAUCIÓN 1. La inclinación de instalación de la unidad interior es muy importante para el drenaje del aparato acondicionador de aire con conductos. 2. El grosor mínimos del aislante para el tubo conector será de 5 mm. Vista frontal •...
- Página 16 Instalación PRECAUCIÓN Una vez confirmadas las condiciones anteriores, prepare el cableado como sigue: 1) Nunca deje de tener una corriente individual especial para el aire acondicionado. Con respecto al método de cableado, siga los pasos del diagrama de circuito colocado en el interior de la cubierta de control.
-
Página 17: Ajuste Del Interruptor Dip
Instalación Ajuste del interruptor DIP 1. Unidad Interior Predeterminado Función Descripción Desactivación Activación DESACT Comunicación N/D (Por defecto) DESACT Ciclo N/D (Por defecto) DESACT Control de grupo Selección de maestro o esclavo Maestro Slave Modo de contacto Selección de modo de Control remoto con DESACT seco... -
Página 18: Ajuste De Control De Grupo
Instalación Ajuste de control de grupo 1. Control de grupo 1 n Control remoto por cable 1 + unidades interiores estándar Sistema de red LGAP Señal Maestro Esclavo Esclavo Esclavo 12 V Mensaje de error en pantalla Conecte sólo la señal serie y las líneas GND en la unidad interior esclava °C/°F (5 s) TIME (3 s) - Página 19 Instalación h Se pueden conectar unidades interiores desde febrero de 2009. h La falta de un ajuste de maestro y esclavo puede ser la causa de fallos de funcionamiento. h En el caso de control de grupo, se pueden usar las funciones siguientes. - Selección de funcionamiento, parada o modo - Ajuste de temperatura y comprobación de la temperatura de la habitación - Cambio de hora actual...
- Página 20 Instalación 3. Control de grupo 3 n Conexión mixta con unidades interiores y unidad de entrada de aire exterior Sistema de red LGAP Maestra Señal Esclava Maestra Esclava Master 12 V Mensaje de error en pantalla Mensaje de error en pantalla °C/°F (5 s) TIME (3 s) Maestra...
- Página 21 Instalación 4. 2 Control remoto n Control remoto por cable 2 + Unidad interior 1 Sistema de red LGAP Esclava Esclava Esclava Señal Maestro 12 V Mensaje de error en pantalla °C/°F (5 s) TIME (3 s) Maestro Esclava 1. Se pueden conectar dos controles remotos con una unidad interior. Ponga solo una unidad interior como maestra, las otras como esclavas.
- Página 22 Instalación 5. Accesorios para el ajuste de control de grupos Se puede ajustar el control de grupos con las utilización de los accesorios siguientes. 2 unidades interiores + 1 controles remotos por cable 1 unidades interiores + 2 controles remotos por cable h Cable PZCWRCG3 utilizado para la h Cable PZCWRC2 utilizado para la conexión...
-
Página 23: Designación Del Modelo
Instalación Designación del modelo Número de serie Combinaciones de funciones A: función básica L: Neo Plasma (montaje en pared) C: Plasma (cassette de techo) G: estática baja K: calor, alta sensibilidad U: de pie sin carcasa SE/S8 – R: espejo V: plata B: azul (color de panel tipo ART COOL) –... -
Página 24: Modo De Ajuste Del E.s.p
Modo de ajuste del E.S.P Modo de ajuste del E.S.P ARNU07GBHA4, ARNU09GBHA4, ARNU12GBHA4, ARNU15GBHA4, ARNU18GBHA4, ARNU24GBHA4 (unidad: CMM) Presión estática (mm A) Valor de ajuste 3(30) 4(40) 5(50) 6(60) 7(70) 8(80) 9(90) 10(100) 12(120) 10,7 13,4 11,2 15,9 13,2 12,6 10,3 18,6 16,2... - Página 25 Modo de ajuste del E.S.P ARNU76GB8A4, ARNU96GB8A4, ARNU36GB8A4, ARNU42GB8A4, ARNU48GB8A4 (unidad: CMM) Presión estática (mm A) Valor de ajuste 3(29) 4(39) 5(49) 6(59) 9(88) 12(118) 15(147) 18(177) 20(196) 22(216) 23(226) 25(245) 40,3 36,2 48,8 44,2 36,4 54,9 50,2 49,7 45,0 62,6 60,4 55,1...
- Página 26 Unidad interior...
