Powerfix Profi PMDL 5 A1 Instrucciones De Uso

Powerfix Profi PMDL 5 A1 Instrucciones De Uso

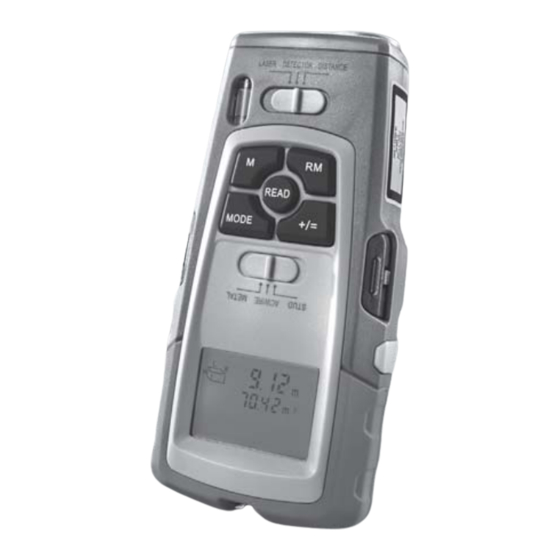

Detector multifuncional
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

Enlaces rápidos

DETECTOR MULTIFUNCIONAL
RILEVATORE MULTIFUNZIONE PMDL 5 A1
DETECTOR
MULTIFUNCIONAL
Instrucciones de uso
DETETOR MULTIFUNÇÕES
Manual de instruções
MULTIFUNKTIONSDETEKTOR
Bedienungsanleitung
IAN 107555
RILEVATORE
MULTIFUNZIONE
Istruzioni per l'uso
MULTI-FUNCTION
DETECTOR
Operating instructions

Publicidad

Tabla de contenido
loading

Manuales relacionados para Powerfix Profi PMDL 5 A1

Resumen de contenidos para Powerfix Profi PMDL 5 A1

  • Página 1 DETECTOR MULTIFUNCIONAL RILEVATORE MULTIFUNZIONE PMDL 5 A1 DETECTOR RILEVATORE MULTIFUNCIONAL MULTIFUNZIONE Instrucciones de uso Istruzioni per l'uso DETETOR MULTIFUNÇÕES MULTI-FUNCTION DETECTOR Manual de instruções Operating instructions MULTIFUNKTIONSDETEKTOR Bedienungsanleitung IAN 107555...
  • Página 2 Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo. Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell’apparecchio. Antes de começar a ler abra na página com as imagens e, de seguida, fami- liarize-se com todas as funções do aparelho.

  • Página 4: Tabla De Contenido

    ÍNDICE PÁGINA Uso conforme al previsto Indicaciones de seguridad Datos técnicos Descripción del aparato Volumen de suministro Desembalaje Colocación de la pila Medición de distancias Medición de superficies Medición de volumen Localizar objetos ocultos Señalización con láser Indicador de la carga de la pila Mantenimiento y limpieza Evacuación Garantía y servicio...

  • Página 5: Uso Conforme Al Previsto

    DETECTOR MULTIFUNCIONAL PMDL 5 A1 Uso conforme al previsto El detector múltiple con láser está diseñado para localizar cables eléctricos, objetos de metal y madera, para proyectar líneas con láser, calcular superficies y volúmenes, así como medir distancias. Este aparato está indicado exclusiva- mente para uso privado.
  • Página 6 El aparato contiene un láser de la clase 2. Nunca dirija el láser a personas o animales. Nunca mire directamente al láser. Puede provocar lesiones oculares. • No dirija el rayo láser hacia materiales altamente reflectantes. Hay peligro de que se refleje la luz. •...

  • Página 7: Datos Técnicos

    Datos técnicos Cuchilla de separación con ultrasonidos Localización de: cableado eléctrico, metal, madera Clase de láser: Potencia de salida máx (P.máx): < 1mW Longitud de onda (λ): 650 nm según EN60825-1:2007 Suministro de energía: pila monobloc de 9 V Descripción del aparato Punto de medición Pantalla Selector de material (STUD/AC WIRE/METAL)

  • Página 8: Colocación De La Pila

    Colocación de la pila Abra el compartimiento de la pila en la parte trasera del detector múltiple. Introduzca la pila monobloc de 9 V en el contacto. Tenga en cuenta la polaridad correcta. Coloque la cinta para extraer la pila bajo la pila mono-bloc de 9 V y presiónela sobre el compartimiento destinado a ésta.
  • Página 9 Observe las siguientes imágenes: Fig. 1 Fig. 2 Cuanto más alejado se encuentre de la pared, más amplia será la superficie (a) que el detector múltiple medirá con el ultrasonido (fig. 2). Procure por lo tanto, dirigir siempre el detector múltiple en ángulo recto hacia una superficie plana (fig. 1 y 3). Por favor compruebe que no haya objetos dentro de la zona de medida.

  • Página 10: Medición De Superficies

    Suma de distancias Puede sumar las distancias medidas: Mida la primera distancia como hemos descrito. Pulse la tecla +/= . En la pantalla aparecerá „+“ y la distancia medida se moverá a la línea inferior. Mida la siguiente distancia. La nueva distancia medida se mostrará en la línea superior.

  • Página 11: Medición De Volumen

    Medición de volumen Mueva el selector de función a „DISTANCE“. La pantalla se encenderá. Pulse la tecla MODE dos veces. En la pantalla parpadeará la letra „L“ (Length = longitud). Pulse la tecla READ para medir la longitud. En la línea superior aparecerá la longitud medida y la letra „W“...
  • Página 12 La localización de objetos ocultos es igual en los tres modos (STUD = madera, AC WIRE = cableado eléctrico, METAL = metal). Mueva el selector de función a „DETECTOR“. Mueva el selector de material a STUD, AC WIRE o METAL. En primer lugar debe calibrar el detector.

  • Página 13: Señalización Con Láser

    Búsqueda de objetos de madera Proceda en la búsqueda de objetos de madera como se ha descrito en el capítulo „Localización de objetos ocultos“. Cuando el detector múltiple haya localizado un objeto, márquelo. Para asegurarse de que el objeto es de madera, cambie el selector de material a METAL.

  • Página 14: Indicador De La Carga De La Pila

    Líneas verticales con el láser Anude un hilo al agujero sobre el punto de medición Cuelgue el detector de la pared donde quiera proyectar la línea vertical. El detector cuelga en posición vertical como un plomo. El láser proyecta una línea vertical en la pared. Indicador de la carga de la pila En la pantalla aparece un símbolo de pila cuando ésta tiene poca carga.

  • Página 15: Garantía Y Servicio

    Garantía y servicio Con este aparato recibe usted 3 años de garantía desde la fecha de compra. El aparato ha sido fabricado cuidadosamente y ha sido probado antes de su entre- ga. Guarde el comprobante de caja como justificante de compra. Si necesitara hacer uso de la garantía, póngase en contacto por teléfono con su centro de ser- vicio habitual.
  • Página 16 INDICE PAGINA Uso conforme Avvertenze di sicurezza Dati tecnici Descrizione dell’apparecchio Fornitura Disimballaggio Inserimento delle pile Misurazione di distanze Misurazione di superfici Misurazione di volumi Rilevamento di oggetti coperti Marcatura laser Indicatore livello pile Conservazione e pulizia Smaltimento Garanzia & assistenza Importatore Leggere attentamente le istruzioni per l'uso prima del primo utilizzo e conservarle per il suc- cessivo impiego.

  • Página 17: Uso Conforme

    RILEVATORE MUTIFUNZIONE PMDL 5 A1 Uso conforme Il multirilevatore di misurazione laser è stato progettato per la rilevazione di linee elettriche, oggetti in metallo e legno, per la proiezione di linee laser, per il calcolo di superfici e volumi e per la misurazione di distanze. Questo apparecchio è desti- nato solo per l’uso privato.
  • Página 18 L’apparecchio contiene un laser di classe 2. Non dirigere mai il laser contro persone o animali. Non guardare direttamente nel laser. Il laser può provocare danni oculari. • Non dirigere il raggio laser su materiali molto riflettenti. Pericolo derivante dalla luce riflessa! •...

  • Página 19: Dati Tecnici

    Dati tecnici Misurazione di distanze tramite ultrasuoni Rilevazione di: linee di corrente, metallo, legno Classe laser: Potenza max. in uscita (P.max): < 1mW Lunghezza d'onda (λ): 650 nm a norma EN60825-1:2007 Alimentazione di tensione: pila da 9V Descrizione dell’apparecchio Punto di misurazione Display Commutatore per i materiali (STUD/AC WIRE/METAL) Tasto MODE...

  • Página 20: Inserimento Delle Pile

    Inserimento delle pile Aprire il vano pile sul retro del multirilevatore di misurazione. Inserire la pila da 9 V sui contatti. Rispettare la polarità corretta. Inserire il nastro per l’estrazione della pila sotto la pila da 9 V e premerla nel vano pile Attenzione! Assicurarsi che il cavo non resti incastrato.
  • Página 21 Rispettare le seguenti illustrazioni: Ill. 1 Ill. 2 Più si è lontani dalla parete, maggiore è la superficie (a) che il multirilevatore di mi- surazione misura tramite gli ultrasuoni (ill. 2). Ricordare quindi che il multirilevatore di misurazione dev’essere sempre orientato su una superficie piana ad angolo retto (ill.

  • Página 22: Misurazione Di Superfici

    Addizione di distanze Le distanze misurate possono essere addizionate: Misurare la prima distanza come descritto. Premere il tasto +/= . Nel display compare „+“ e la distanza misurata si riporta sulla riga inferiore. Misurare la distanza successiva. L’ultima distanza misurata viene visualizzata nella riga superiore.

  • Página 23: Misurazione Di Volumi

    Misurazione di volumi Spostare l’interruttore di funzione su „DISTANCE“. Il display si accende. Premere il tasto MODE due volte. Nel display lampeggia „L“ (Length = lunghezza). Premere il tasto READ , per misurare la lunghezza. Nella riga superiore compare la lunghezza misurata e „W“ (Width = larghezza) comincia a lampeggiare.
  • Página 24 Il rilevamento di oggetti coperti è uguale in tutte le tre modalità (STUD = legno, AC WIRE = linee di corrente, METAL = metallo). Spostare l’interruttore di funzione su „DETECTOR“. Spostare il commutatore per i materiali su STUD, AC WIRE o METAL. Prima è...

  • Página 25: Marcatura Laser

    Ricerca di oggetti in legno Nella ricerca degli oggetti in legno, procedere come descritto al capitolo „Rilevazione di oggetti coperti“. Se il multirilevatore di misurazione ha trovato un oggetto, marcarlo. Per assicurarsi che l’oggetto sia di legno, spostare il commutatore per i materiali su METAL.

  • Página 26: Indicatore Livello Pile

    Linea laser verticale Fissare un filo all’occhiello attraverso il punto di misurazione Appendere il rilevatore di misurazione alla parete dove si desidera proiettare una linea verticale. Il rilevatore di misurazione pende come un piombino in verticale verso il basso. Il laser proietta una linea verticale sulla parete.

  • Página 27: Garanzia & Assistenza

    Garanzia & assistenza Questo apparecchio è garantito per 3 anni a partire dalla data di acquisto. L'ap- parecchio è stato prodotto con cura e debitamente collaudato prima della con- segna. Conservare lo scontrino come prova d'acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza.
  • Página 28 ÍNDICE PÁGINA Utilização correcta Indicações de segurança Dados técnicos Descrição do aparelho Volume de fornecimento Desempacotar Colocar pilha Medições de distâncias Medições de superfícies Medição de volumes Detecção de objectos cobertos Marcação a laser Indicação de pilhas Armazenamento e limpeza Eliminar Garantia &...

  • Página 29: Utilização Correcta

    DETECTOR MULTIFUNÇÕES PMDL 5 A1 Utilização correcta O detector de medição com laser foi concebido para detecção de tubos eléctricos, objectos de metal e de madeira, para projecção de linhas laser, para calcular superfícies e volumes, bem como para medir distâncias.
  • Página 30 O aparelho contém um laser de classe 2. Nunca direccione o laser para pessoas ou animais. Nunca olhe directamente para o laser. O laser pode causar danos visuais. • Não direccione o raio laser para materiais muito reflectores. Perigo devido ao reflexo da luz. •...

  • Página 31: Dados Técnicos

    Dados técnicos Medidor de distância através ultra-som Detecção de: condutas de corrente, metal, madeira Laser classe: Potência de saída máx. (P.máx): < 1mW Comprimento de onda (λ): 650 nm conforme EN60825-1:2007 Alimentação de tensão: pilhas de bloco de 9 V Descrição do aparelho Ponto de medição Visor...

  • Página 32: Colocar Pilha

    Colocar pilha Abra o compartimento das pilhas no verso do apare-lho do detector de medição múltipla. Coloque a pilha de bloco de 9 V nos contactos. Certifique-se quanto à polaridade correcta. Coloque a tira para retirar as pilhas por debaixo da pilha de bloco de 9 V e pressione-a para dentro do compartimento das pilhas Atenção! Certifique-se que os cabos não fiquem presos.
  • Página 33 Considere as seguintes figuras: Fig. 1 Fig. 2 Quanto maior for a distância da parede, maior é a superfície (a) que o detector de medição múltipla mede por meio do ultra-som (fig. 2). Certifique-se por isso, que o detector de medição múltipla esteja sempre direccionado num ângulo recto para as superfícies (fig.

  • Página 34: Medições De Superfícies

    Adiccionar distâncias Pode somar distâncias medidas: Meça a primeira distância como descrita. Prima o botão +/= . No visor aparece „+“ e a distância medida passa para a linha inferior. Meça a próxima distância. A distância novamente medida é indicada na linha superior.

  • Página 35: Medição De Volumes

    Medição de volumes Coloque o interruptor de função para „DISTANCE“. O visor liga. Prima o botão MODE duas vezes. No visor pisca „L“ (Length = Comprimento). Prima o botão READ para medir um comprimento. Na linha superior surge o comprimento medido e „W“ (Width = Largura) começa a piscar. Prima o botão READ para medir a largura.
  • Página 36 A detecção de objectos cobertos é igual em todos os três modos (STUD = madeira, AC WIRE = cabos condutores de corrente, METAL = Metal). Coloque interruptor de função para „DETECTOR“. Coloque o interruptor de material para STUD, AC WIRE ou METAL. Primeiro tem de calibrar o detector de medição.

  • Página 37: Marcação A Laser

    Procura de objectos de madeira Proceda, na localização de objectos de madeira, como descrito no capítulo „Detecção de objectos cobertos“. Se um detector de medição múltipla detectar um objecto, marque-o. Para ter a certeza de que o objecto é de madeira, coloque o interruptor de material para METAL.

  • Página 38: Indicação De Pilhas

    Linha laser vertical Fixe um fio no olhal acima do ponto de medição Pendure o detector de medição na parede onde pretende projectar a linha vertical. O detector de medição está pendurado como um prumo verticalmente para baixo. O laser projecta uma linha na parede. Indicação de pilhas No visor aparece o símbolo da pilha se a pilha ficar fraca.

  • Página 39: Garantia & Assistência Técnica

    Garantia & Assistência Técnica Este aparelho tem 3 anos de garantia a partir da data de compra. Este aparelho foi fabricado com o máximo cuidado e escrupulosamente testado antes da sua distribuição. Guarde o talão de compra como comprovativo da compra. Em caso de reivindicação da garantia, entre em contacto com o seu serviço de assi- stência técnica por telefone.
  • Página 40 CONTENT PAGE Intended use Safety instructions Technical data Description of the appliance Items supplied Unpacking Inserting the battery Measuring distances Measuring areas Measuring volumes Locating concealed objects Laser marking Battery display Cleaning and storage Disposal Warranty & Service Importer Read the operating instructions carefully before using the appliance for the first time and preserve this booklet for later reference.

  • Página 41: Intended Use

    MULTI-FUNCTION DETECTOR PMDL 5 A1 Intended use The Multi-Measurement Detector is designed for the locating of electrical cables, of wood and metal objects, for the projecting of laser lines, for the measuring of areas and volumes as well as for the measuring of distances. The appliance is intended for domestic use only.
  • Página 42 This appliance contains a Class 2 laser. NEVER direct the laser beam at people or animals. NEVER look directly into the laser. The laser can cause serious eye damage. • Do NOT direct the laser beam at strongly reflective material. Reflected laser beams are also dangerous.

  • Página 43: Technical Data

    Technical data Distance measurement by means of Ultrasound Locating of: power cables, metal, wood Laser class: Max. output power (P.max): < 1 mW Wave length (λ): 650 nm according EN60825-1:2007 Power supply: 9 V block battery Description of the appliance Measurement point Display Material switch (STUD/AC WIRE/METAL)

  • Página 44: Inserting The Battery

    Inserting the battery Open the battery compartment on the rear side of the Multi-Measurement Detector. Place the 9 V block battery onto the contacts. Pay heed to the correct polarity. Lay the tape for removal of the battery underneath the 9 V block battery and press it into the battery compartment Important! Ensure that the wires are not trapped in any way.
  • Página 45 Take note of the following illustrations: Fig. 1 Fig. 2 The further you are from the wall, the wider is the area (a) that the Multi- Measurement Detector must measure by ultrasound (Fig. 2). Therefore take care that the Manifold Measurer is always directed at a right angle towards a level surface (Fig.

  • Página 46: Measuring Areas

    Adding distances together You can add the measured distances together: Measure the first distance as described. Press the button +/= . In the display , „+“ appears and the distance measured carries itself over to the lower line. Measure the next distance. The newly measured distance is shown in the upper line.

  • Página 47: Measuring Volumes

    Measuring volumes Slide the function switch to „DISTANCE“. The display switches itself on. Press the button MODE twice. In the display flashes „L“ (Length). Press the button READ , to measure the length. In the upper line the measured length appears and „W“ (Width) starts to flash. Press the button READ to measure the width.
  • Página 48 The locating of concealed objects is the same in all three modes (STUD = wood, AC WIRE = live electric power cables, METAL = metal). Slide the function switch to „DETECTOR“. Slide the material switch to STUD, AC WIRE or METAL. First of all, the appliance must be calibrated.

  • Página 49: Laser Marking

    Locating wood objects Proceed with the search for wood objects as described in the section „Locating concealed objects“. When the Multi-Measurement Detector has found an object, mark it. To be sure that the object is wood, slide the material switch to METAL.

  • Página 50: Battery Display

    Vertical laser line Secure a strong thread in the eyelet above the measurement point Hang the Multi-Measurement Detector on the wall at the position where you want to project the vertical line. The Manifold Measurer hangs like a plumbline, perpendicularly downwards. The laser throws a vertical line onto the wall.

  • Página 51: Warranty & Service

    Warranty & Service The warranty for this appliance is for 3 years from the date of purchase. The ap- pliance has been manufactured with care and meticulously examined before deli- very. Please retain your receipt as proof of purchase. In the event of a warranty claim, please make contact by telephone with our Service Department.
  • Página 52 INHALTSVERZEICHNIS SEITE Bestimmungsgemäßer Gebrauch Sicherheitshinweise Technische Daten Gerätebeschreibung Lieferumfang Auspacken Batterie einlegen Messen von Entfernungen Messen von Flächen Messen von Volumen Aufspüren von verdeckten Objekten Lasermarkierung Batterieanzeige Aufbewahrung und Reinigung Entsorgen Garantie und Service Importeur Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und he- ben Sie diese für den späteren Gebrauch auf.

  • Página 53: Bestimmungsgemäßer Gebrauch

    MULTIFUNKTIONSDETEKTOR PMDL 5 A1 Bestimmungsgemäßer Gebrauch Der Multidetektor mit Laser ist zur Ortung von elektrischen Leitungen, von Metall- und Holzobjekten, zum Projizieren von Laserlinien, zum Berechnen von Flächen und Volumina, sowie zum Messen von Entfernungen konzipiert. Dieses Gerät ist nur für private Zwecke bestimmt. Gebrauchen Sie es nicht gewerblich. Eine ande- re oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß...
  • Página 54 Das Gerät enthält einen Klasse-2-Laser. Richten Sie den Laser nie auf Personen oder Tiere. Blicken Sie nie direkt in den Strahl. Der Laser kann Augenschäden hervorrufen. • Richten Sie den Laserstrahl nicht auf stark reflektierende Materialien. Gefahr durch reflektierendes Licht. •...

  • Página 55: Technische Daten

    Technische Daten Entfernungsmesser mittels Ultraschall Aufspüren von: Stromleitungen, Metall, Holz Laserklasse: Ausgangsleistung (P.max): < 1mW Wellenlänge (λ): 650 nm gemäß EN60825-1:2007 Spannungsversorgung: 9 V-Blockbatterie Gerätebeschreibung Messpunkt Display Materialschalter (STUD/AC WIRE/METAL) Taste MODE Taste Haltenadel Taste READ Taste M (Memory) Libelle Laser-Austrittsöffnung Ultraschallsender/-empfänger Funktionsschalter (LASER/DETECTOR/DISTANCE)

  • Página 56: Batterie Einlegen

    Batterie einlegen Öffnen Sie das Batteriefach auf der Rückseite des Multidetektors. Stecken Sie die 9 V-Blockbatterie auf die Kontakte. Achten Sie auf die richtige Polung. Legen Sie das Band zum Herausholen der Batterie unter die 9 V-Block- batterie und drücken Sie sie in das Batteriefach Achtung! Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.
  • Página 57 Beachten Sie folgende Abbildungen: Abb. 1 Abb. 2 Je weiter Sie von der Wand entfernt stehen, umso breiter ist die Fläche (a), die der Multidetektor mittels Ultraschall misst (Abb. 2). Beachten Sie daher, dass der Multide- tektor immer auf eine ebene Fläche im rechten Winkel gerichtet ist (Abb. 1 und 3). Bitte beachten Sie, dass sich keine Gegenstände im Messbereich befinden.

  • Página 58: Messen Von Flächen

    Addieren von Entfernungen Sie können gemessene Entfernungen addieren: Messen Sie die erste Entfernung wie beschrieben. Drücken Sie die Taste +/= . Im Display erscheint „+“ und die gemessene Entfernung überträgt sich auf die untere Zeile. Messen Sie die nächste Entfernung. Die neu gemessene Entfernung wird in der oberen Zeile angezeigt.

  • Página 59: Messen Von Volumen

    Messen von Volumen Schieben Sie den Funktionsschalter auf „DISTANCE“. Das Display schaltet sich ein. Drücken Sie die Taste MODE zweimal. Im Display blinkt „L“ (Length = Länge). Drücken Sie die Taste READ , um die Länge zu Messen. In der oberen Zeile erscheint die gemessene Länge und „W“...
  • Página 60 Das Aufspüren von verdeckten Objekten ist in allen drei Modi (STUD = Holz, AC WIRE = Stromführende Leitungen, METAL = Metall) gleich. Schieben Sie den Funktionsschalter auf „DETECTOR“. Schieben Sie den Materialschalter auf STUD, AC WIRE oder METAL. Zuerst müssen Sie den Multidetektor kalibrieren. Setzen Sie ihn flach auf die Wand, wo Sie nach verdeckten Objekten suchen möchten.

  • Página 61: Lasermarkierung

    Suche nach Holzobjekten Verfahren Sie bei der Suche nach Holzobjekten, wie im Kapitel „Aufspüren von verdeckten Objekten“ beschrieben. Wenn der Multidetektor ein Objekt gefunden hat, markieren Sie es. Um si- cher zu gehen, dass das Objekt aus Holz besteht, schieben Sie den Materi- alschalter auf METAL.

  • Página 62: Batterieanzeige

    Senkrechte Laserlinie Befestigen Sie einen Faden an der Öse am Messpunkt Hängen Sie den Multidetektor an die Wand, wo Sie die senkrechte Linie projizieren wollen. Der Multidetektor hängt wie ein Lot senkrecht nach unten. Der Laser wirft eine senkrechte Linie an die Wand. Batterieanzeige Im Display erscheint ein Batterie-Symbol, wenn die Batterie schwach wird.

  • Página 63: Garantie Und Service

    Garantie und Service Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Ga- rantiefall mit Ihrer Servicestelle telefonisch in Verbindung.
  • Página 64 KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM DEUTSCHLAND / GERMANY www.kompernass.com Estado de las informaciones · Versione delle informazioni Estado das informações · Last Information Update Stand der Informationen: 01 / 2015 Ident.-No.: PMDL5A1-012015-2 IAN 107555...
