4. Presentación
Los COUNTIS E13 y E14 son contadores de energía eléctrica activa modulares que garantizan la visualización de
los kWh. Están pensados para las redes monofásicas y permiten una conexión directa hasta 80 A. Están equipados
con un bus de comunicación MODBUS.

4.1. Funciones principales

• Medición y visualización:
- de la energía activa y reactiva (T1 y T2): Ea+/Ea-/Er+/Er-
- de la potencia activa y reactiva: P1+/P1-/Q1+/Q1-
• Gestión de dos tarifas: T1/T2
• Medición de los parámetros eléctricos accesibles a través de la comunicación
- Tensión P-N: V1
- Intensidad: I1
- Potencia activa: P1+/P1-
- Potencia reactiva: Q1+/Q1-
- Potencia aparente: S1
- Factor de potencia: PF1+/PF1-
- Energía activa total: Ea+/Ea-
- Energía reactiva total positiva: Er+
- Energía activa positiva por tarifa: Ea+
- Energía reactiva positiva por tarifa: Er+
• Comunicación MODBUS
• Versión MID (según referencia)
Descripción
COUNTIS E13
COUNTIS E14 (MID)

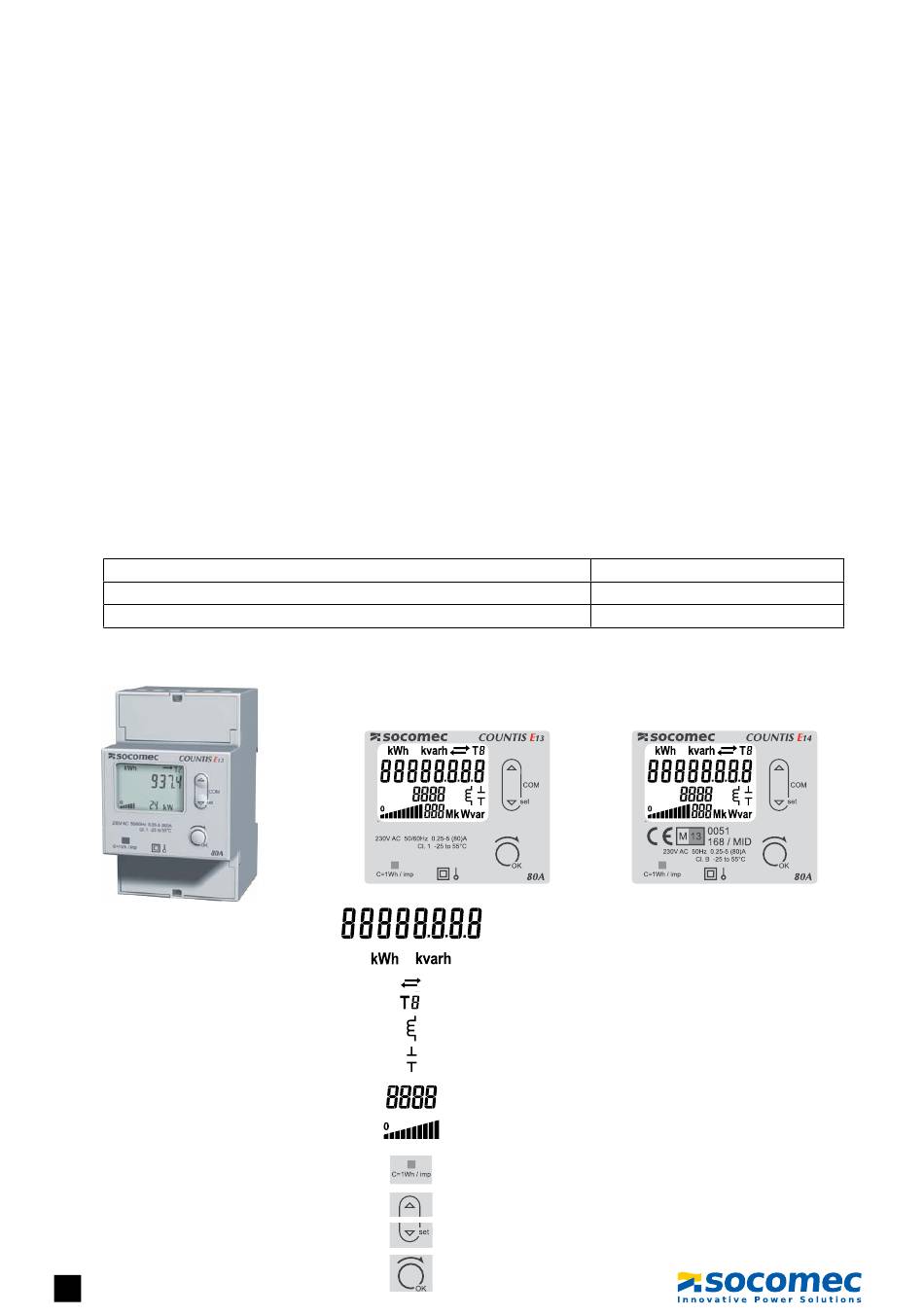

4.2. Presentación de las pantallas
4 COUNTIS E13/E14. Ref.: 542 101 A
COUNTIS E13: ref. 4850 3031
Pantalla LCD de 8 dígitos
Visualización de kWh/kvarh
Energía activa y reactiva importada ->/exportada <-
Tarifa en curso
Visualización de la potencia inductiva, reactiva
Visualización de la potencia capacitiva, reactiva
Indicación de la intensidad (80 A en el arranque)
Gráfico de barras de consumo
(porcentaje de Pmax)
LED metrológico
Botón de selección/ajustes
Botón de selección/ajustes
Botón OK
Referencia
4850 3031
4850 3032
COUNTIS E14 (MID): ref. 4850 3032
