MI 3155 EurotestXD
Procedimiento de medición
Entre en la función AUTO IT.
Establezca los parámetros/límites.
Medición de la impedancia Zref en el origen (opcional), vea el capítulo 7.18
Caída de tensión.
Conecte el cable de prueba al instrumento.
Conecte las puntas de prueba de 3 hilos al objeto a prueba (vea la Error!
Reference source not found.).
Inicie la prueba automática.
Guarde los resultados (opcional).

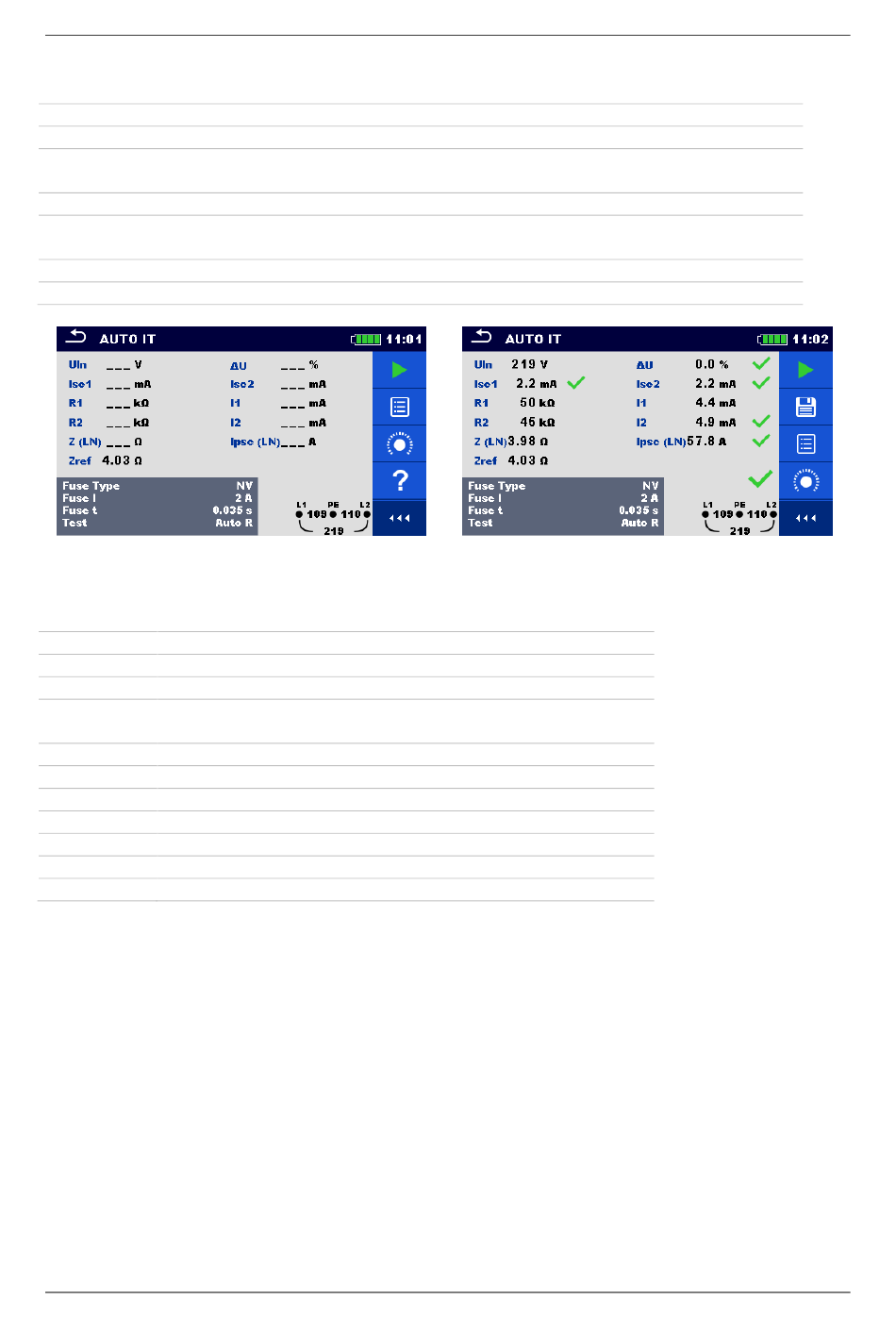

Figura 7.115: Ejemplos de resultados de medición AUTO IT
Medición de resultados / subresultados
Tensión entre fases L1 y L2
Uln
ΔU
Caída de tensión
Isc1
Primera corriente de fuga de fallo entre L1/PE
Primera corriente de fuga de fallo en fallo único entre
Isc2
L2/PE
R1
Umbral de resistencia de aislamiento entre L1-PE
R2
Umbral de resistencia de aislamiento entre L2-PE
I1
Primera corriente de fuga de fallo calculada para R1
I2
Primera corriente de fuga de fallo calculada para R2
Impedancia de línea
Z (LN)
Impedancia de línea de referencia
Zref
Ipsc (LN)
Posible corriente de cortocircuito
7.35
Localizador
Esta función está pensada para el seguimiento de la alimentación eléctrica de instalaciones,
como:
Seguimiento de cables,
Encontrar cortocircuitos, roturas en líneas,
Detección de fusibles.
El instrumento genera señales de prueba que pueden ser rastreadas con el receptor de mano
R10K. Vea el Apéndice C – - Receptor del localizador R10K para más datos de interés.
170
