CONEXIONES

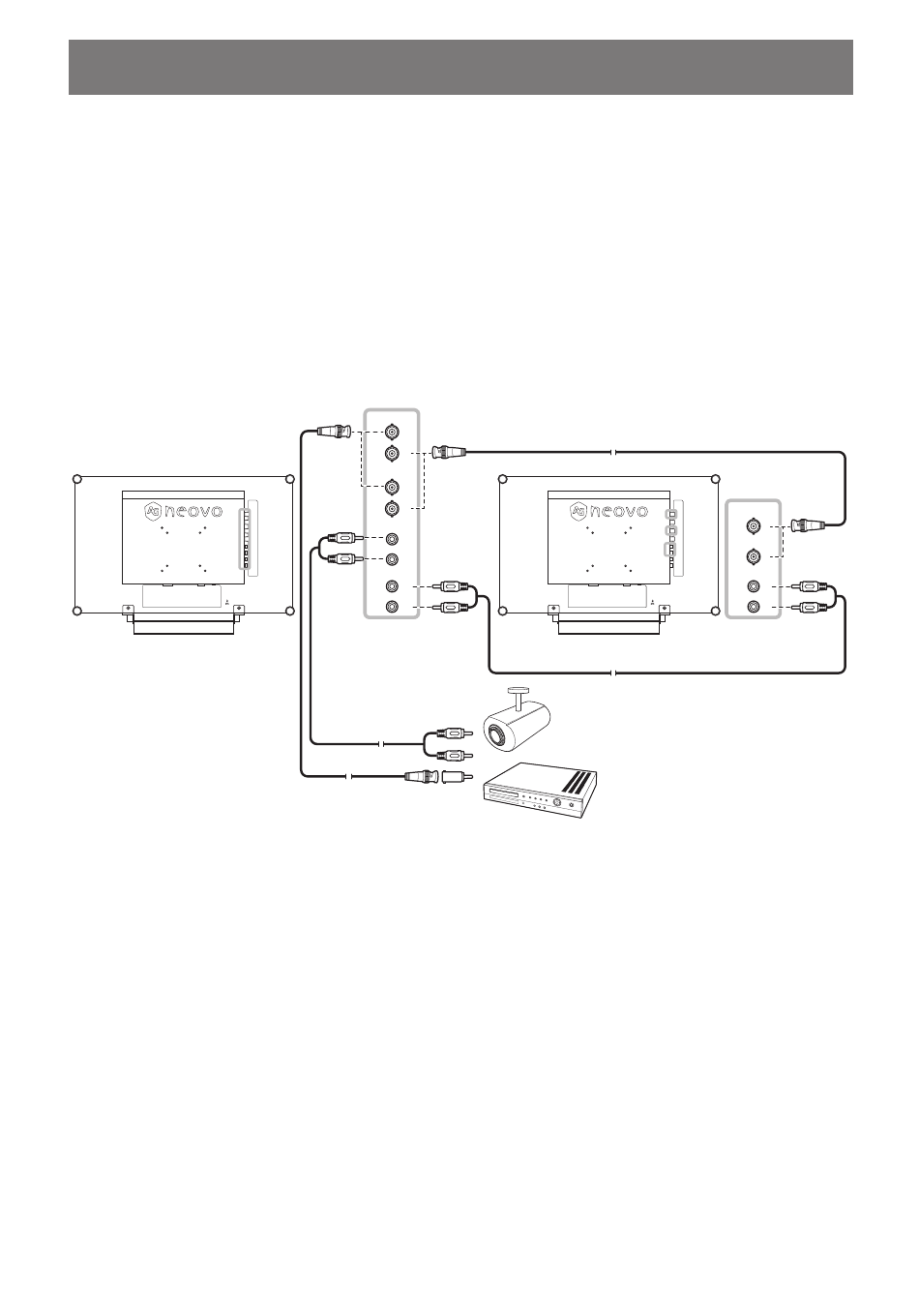

2.2.2 Conectar un dispositivo de vídeo

Utilizar cables Compuestos (CVBS)

Inserte un extremo de un cable CVBS en el conector ENTRADA COMPUESTA 1 / Compuesta 2 de la pantalla
LCD y el otro extremo en el conectores Compuestos (CVBS) del dispositivo.
Para entrada de audio, inserte un cable RCA en el conector de ENTRADA DE AUDIO de la pantalla LCD y en
el conector de salida de audio del dispositivo.
Para un bucle de vídeo, inserte un extremo de un cable Compuesto CVBS en el conector ENTRADA
COMPUESTA 1/ COMPUESTA 2 de la pantalla LCD y el otro extremo en el conectores ENTRADA
COMPUESTA 1 / COMPUESTA 2 del dispositivo adicional.
COMPOSITE-1
IN
OUT
COMPOSITE-2
IN
OUT
AUDIO
L
IN
R
AUDIO
L
OUT
R
o bien
19
COMPOSITE-1
IN
COMPOSITE-2
IN
AUDIO
L
IN
R
