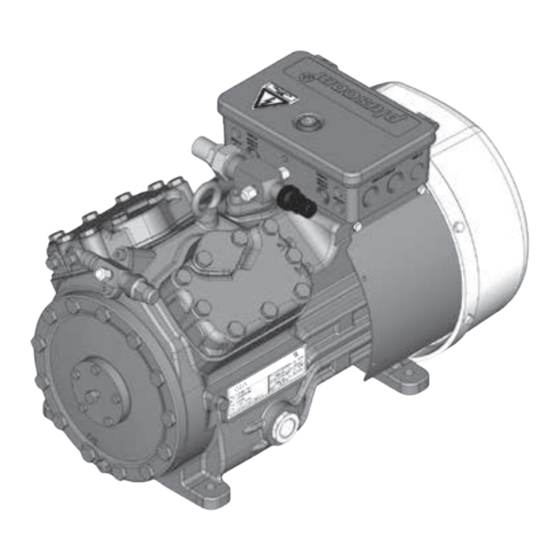

- Página 1 GEA Compressor HA34P Instrucciones de montaje HA34P/215-4 HAX34P/215-4 HA34P/255-4 HAX34P/255-4 HA34P/315-4 HAX34P/315-4 HA34P/380-4 HAX34P/380-4 engineering for a better world...
- Página 2 Acerca de estas instrucciones: Antes de montar y utilizar este compresor lea este manual de instrucciones para evitar malentendi- dos y daños. Un montaje y un uso incorrectos del compresor pueden ocasionar lesiones graves o la muerte. Observe las advertencias de seguridad de estas instrucciones. Estas instrucciones deben entregarse al cliente final junto con la instalación en la que se instala el compresor. Fabricante GEA Bock GmbH 72636 Frickenhausen Contacto GEA Bock GmbH Benzstraße 7 72636 Frickenhausen Alemania Teléfono +49 7022 9454-0 Nº de fax +49 7022 9454-137 refrigeration@gea.com www.gea.com Contenido Página Seguridad 1.1 Identificación de las advertencias de seguridad 1.2 Cualificación necesaria del personal 1.3 Advertencias generales de seguridad 1.4 Uso convencional Descripción del producto 2.1 Descripción breve 2.2 Placa de características...
-
Página 3: Tabla De Contenido
Contenido Página Campos de aplicación 3.1 Refrigerante 3.2 Carga de aceite 3.3 Límites de aplicación Montaje del compresor 4.1 Almacenamiento y transporte 4.2 Emplazamiento 4.3 Conexiones de tubos 4.4 Tuberías 4.5 Tendido de la conducción de aspiración y presión 4.6 Manejo de las válvulas de cierre 4.7 Modo de funcionamiento de las conexiones de servicio susceptible de cierre Conexión eléctrica 5.1 Indicaciones sobre los interruptores y dispositivos de seguridad 5.2 Conexión del motor de accionamiento 5.3 Esquema de conexiones para el arranque directo 230 V Δ / 400 V Y --> con MP10 5.4 Disparador electrónico MP10 5.5 Conexión del disparador MP10 5.6 Prueba de funcionamiento del disparador MP10 5.7 Esquema de conexiones para el arranque directo 230 V Δ / 400 V Y --> con INT69 G 5.8 Disparador electrónico INT69 G... - Página 4 1| Seguridad 1.1 Identificación de las advertencias de seguridad: PELIGRO Advierte de una situación peligrosa que, si no se evita, ocasiona inminentemente la muerte o lesiones graves. ADVERTENCIA Advierte de una situación peligrosa que, si no se evita, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN Advierte de una situación peligrosa que, si no se evita, puede ocasionar lesiones leves o moderadas.
- Página 5 1.4 Uso convencional ADVERTENCIA ¡No se permite el uso del compresor en zonas con riesgo de explosión! En las siguientes instrucciones de montaje se describe el en la versión estándar fabricada por GEA. El compresor frigorífico de GEA mencionado en la portada está previsto para el montaje en una máquina (dentro de la UE conforme a las directivas de la UE 2006/42CE –directiva de máquinas–, 97/23/CE –directiva de equipos a presión– y 2006/95/CE –directiva de baja tensión–). Sin embargo, sólo se permite la puesta en funcionamiento si el compresor se ha montado según estas instrucciones y si toda la instalación en la que está integrado ha sido probada y homologada según las disposiciones legales.
- Página 6 2| Descripción del producto 2.1 Descripción breve • Compresor de pistón de cuatro cilindros semihermético con lubricación con bomba de aceite. • Motor de accionamiento refrigerado por aire. Valvula de Armella de transporte corte de aspiración Tapa del cilindro Válvula de corte de presiórt Placa de características Bomba de aceite Mirilla del nivel de aceite Fig. 1 Caja de bornes Placa de válvula Parte del grupo motor Cubierta conductora de aire con ventilador Fig. 2 Hallará las medidas y conexiones en el capítulo 9...
- Página 7 2| Descripción del producto Typschild (Beispiel) 2.2 Placa de características (ejemplo) GEA Bock GmbH 72636 Frickenhausen, Germany HAX34P/315-4 AS35830A001 SE 55 Fig. 3 Typbezeichnung Spannung, Schaltung, Frequenz Tensión, conexión, frecuencia Denominación del tipo 50 Hz Maschinennummer Nenndrehzahl 50 Hz Velocidad nominal de revoluciones Número de máquina maximaler Betriebsstrom Hubvolumen Desplazamiento volumétrico Corriente máxima de servicio...
-
Página 8: Campos De Aplicación
3| Campos de aplicación 3.1 Refrigerante • HFKW / HFC: R404A/R507 • (H)FCKW / (H)CFC: 3.2 Carga de aceite Los compresores se llenan en fábrica con la siguiente calidad de aceite: - para R404A/R507 FUCHS Reniso Triton SE 55 - para R22 FUCHS Reniso SP 46 Los compresores con llenado de aceite diéster (FUCHS Reniso Triton SE 55) están marcados con una X en la denominación del tipo (p. ej. HAX34P/315-4). INFO Para rellenar el aceite recomendamos las calidades de aceite mencionadas arriba. Alternativas: véase la tabla de lubricantes, capítulo 7.5 ATENCIÓN El nivel de aceite debe encon- trarse en la zona visible de la... - Página 9 3| Campos de aplicación R404A/R507 Fig. 5 Fig. 6 Temperatura de evaporación (°C) Campo de aplicación ilimitado Temperatura de condensación (°C) Temperatura reducida del gas de Sobrecalentamiento del gas de aspiratión (K) aspiración Temperatura del gas de aspiratión (°C) Sobrepresión máx. admisible Dimensionado para otras (LP/HP) : 19/28 bar zonas a petición LP = Lado de baja presión HP = Lado de alta presión...
-
Página 10: Montaje Del Compresor
4| Montaje del compresor L os compresores nuevos salen de fábrica llenos de gas de pro- INFO tección (3 bar de nitrógeno). Dejar la carga de gas de protección dentro del compresor el máximo posible y evitar la entrada de aire. Comprobar que el compresor no presente daños de trans- porte antes de empezar con los trabajos. 4.1 Almacenamiento y transporte Almacenamiento a (-30 °C) - (+70 °C), humedad relativa del aire máx. admisible 10 % -95 %, sin rocío No almacenar en una atmósfera corrosiva, con polvo o vapor ni en un... -
Página 11: Tuberías
4| Montaje del compresor L as conexiones de tubo poseen un diámetro interior escalonado, lo cual permite utilizar tubos convencionales con dimensiones en milímetros y pulgadas. L os diámetros de conexión de las válvulas de cierre han sido concebidos con vista a la potencia máxima del compresor. La sección tubular real- mente necesaria debe adaptarse a la potencia. Lo mismo rige para Fig. 12: diámetro las válvulas de retención. interior escalonado 4.4 Tuberías Las tuberías y los componentes de la instalación deben estar limpios y secos en el interior y no contener cascarilla, virutas de metal, capas de óxido ni de fosfato. Utilizar únicamente piezas cerradas herméticamente. Tender las tuberías debidamente. Para evitar el riesgo de grietas y roturas de las tuberías a causa de fuertes vibraciones, deben preverse compensadores de vibraciones adecuados. Debe proporcionarse un retorno de aceite correcto. Mantener las pérdidas de presión lo más bajas posibles. 4.5 Tendido de la conducción de aspiración y presión ATENCIÓN Un entubado inapropiado puede ocasionar grietas y roturas, lo que ocasiona una pérdida del refrigerante... -
Página 12: Manejo De Las Válvulas De Cierre
4| Montaje del compresor 4.6 Manejo de las válvulas de cierre Antes de abrir o cerrar la válvula de cierre debe aflojarse la junta del husillo de válvula aprox. ¼ de vuelta en sentido contrario a las agujas del reloj. Después de accionar la válvula de cierre, apretar la junta del husillo de válvula en el sentido de las agujas del reloj. aflojar apretar Junta del husillo de válvula Fig. 14 Fig. 15 4.7 Modo de funcionamiento de las conexiones de servicio susceptible de cierre Conexión de servicio cerrada Conexión de tubos Husillo Conexión bloqueada Fig. 20 Compresor Apertura de la válvula de cierre: Husillo: desenroscar hacia la izquierda (en sentido contrario a las agujas del reloj) hasta el tope. —> válvula de cierre completamente abierta / conexión de servicio cerrada. Conexión de servicio cerrada Conexión de tubos... -
Página 13: Conexión Eléctrica
5| Conexión eléctrica PELIGRO ¡Peligro de electrocución! ¡Alta tensión! ¡Realizar trabajos sólo cuando la instalación eléctrica esté sin tensión! En caso de montar otros accesorios con cable eléctrico, se ha de ATENCIÓN mantener para el tendido de cables un radio mínimo de curvatura de 3 x el diámetro del cable. INFO Conectar el motor del compresor según el esquema de conexiones (véase el interior de la caja de bornes). Para los pasos de cable en la caja de bornes, utilizar pasacables con la c lase de protección adecuada (véase la placa de características). Utilizar d ispositivos de alivio de tracción y evitar puntos de rozamien to en los cables. -
Página 14: Esquema De Conexiones Para El Arranque Directo 230 V Δ / 400 V Y --> Con Mp10
5.3 Esquema de conexiones para el arranque directo 230 V Δ / 400 V Y --> compresor con MP10 I> I> I> X1 L1 L1 N N 43 43 11 -EC1 Θ MP10 X2 1 Caja de conexión del compresor Klemmenkasten Verdichter Fig. 18 Termistor (sonda PTC) bobinado del motor Termostato de protección térmica (sonda PTC) Dispositivo de protección del circuito de carga Fusible del circuito de mando... - Página 15 L1.1 L2.1 L3.1 L1.2 Alarma del contactor del motor A1 Alarm Motorschutz Sobretemperatura BT1, BT2 A2 Übertemperatur BT1, BT2 P< Alarma de alta presión A3 Alarm Hochdruck Interruptor de la tensión de mando Motor del compresor Motor de ventilador Protección del compresor MP10 Disparador electrónico MP10 Calefacción del sumidero del lodo de aceite...
-
Página 16: Disparador Electrónico Mp10
5| Conexión eléctrica 5.4 Disparador electrónico MP10 El motor del compresor está equipado con sondas térmicas con termistor (PTC), conectadas con el disparador eléctrico MP10 en la caja de bornes. Tras aplicar la tensión de red, el diodo luminoso H3 (verde) señaliza la disponibilidad para funcionar. En caso de sobretemperatura en el bobinado del motor, el aparato desconecta el compresor y se enciende el diodo luminoso H1 (rojo). Además, el lado del gas caliente del compresor se puede proteger de la sobretemperatura mediante un termostato de protección térmica (accesorios). Para la función de protección está previsto el diodo luminoso H2 (rojo). Al dispararse el aparato existe una sobrecarga o unas condiciones de funcionamiento inadmi- sibles. Determine la causa y elimínela. INFO El aparato dispone de un bloqueo de conexión ulterior. Una vez reparada la avería interrumpa la tensión de red. -
Página 17: Prueba De Funcionamiento Del Disparador Mp10
5| Conexión eléctrica 5.6 Prueba de funcionamiento del disparador MP10 Se debe comprobar el funcionamiento del disparador antes de la puesta en servicio así como tras la reparación de averías o modificaciones en el circuito de mando: LED H1 LED H2 LED H3 Operación rojo rojo verde ● Interrumpir la tensión de la red (L1 o SF1) DESC DESC DESC... -
Página 18: Esquema De Conexiones Para El Arranque Directo 230 V Δ / 400 V Y --> Con Int69 G
5.7 Esquema de conexiones para el arranque directo 230 V Δ / 400 V Y --> compresor con INT69 G I> I> I> B1 B2 -EC1 INT69 G Θ Caja de conexión del compresor Klemmenkasten Verdichter Fig. 20 Termistor (sonda PTC) bobinado del motor Termostato de protección térmica (sonda PTC) Dispositivo de protección del circuito de carga Fusible del circuito de mando Cadena de seguridad (control de alta/baja presión) Interruptor de habilitación (termostato/presostato) Interruptor principal... - Página 19 L1.1 Alarma del contactor del motor A1 Alarm Motorschutz Sobretemperatura BT1, BT2 A2 Übertemperatur BT1, BT2 P< Alarma de alta presión A3 Alarm Hochdruck Interruptor de la tensión de mando Motor del compresor Motor de ventilador Protección del compresor INT69 G Disparador electrónico INT69 G Calefacción del sumidero del lodo de aceite...
-
Página 20: Disparador Electrónico Int69 G
5 | Conexión eléctrica 5.8 Disparador electrónico INT69 G El motor del compresor está equipado con sondas térmicas con termistor (PTC), conecta- das con el disparador eléctrico INT69 G en la caja de bornes. En caso de exceso de tem- peratura en el bobinado del motor, el INT69 G desconecta la protección del motor. Una vez que se enfríe, la reconexión solo podrá realizarse si el bloqueo electrónico del relé de sa- lida (bornes B1+B2) se ha retirado mediante la interrupción de la tensión de alimentación. -
Página 21: Prueba De Funcionamiento Del Disparador Int69 G
Estado del aparato Posición del relé Estado de desconexión 11-12 INT69 G encender 11-14 B2 12 14 11 Retirar el enchufe PTC 11-12 Fig. 22 Insertar el enchufe PTC 11-12 Tras reset de red 11-14 5.11 Descargador de arranque Para evitar los picos de corriente durante la fase de arranque recommendamos el uso del aparato de arranque suave GEA Bock-ESS (Electronic Soft-Starter). Encontrará más detalles bajo "Accesorios". 5.12 Motor del ventilador El motor del ventilador para la refrigeración del compresor se encuentra previamente cableado en la caja de bornes. La alimentación de corriente, así como la excitación a través del contactor del compresor, se debe r ealizar conforme al esquema de conexiones (en la caja de bornes) El motor del ventilador se encuentra p rotegido mediante un sensor de temperatura. Datos eléctricos: 230 V - 1 - 50/60 Hz, 72 W - 0,53 A... -
Página 22: Puesta En Funcionamiento
6| Puesta en funcionamiento 6.1 Preparativos para la puesta en funcionamiento INFO Es obligatorio, a cargo del instalador, el uso de presostatos de alta y baja presión para proteger el compresor de condiciones de servicio inadmisibles. El compresor ha sido sometido a una prueba de funcionamiento en fábrica y se han comprobado todas sus funciones. Por ello no es necesario tener en cuenta normas de rodaje especiales. ¡Compruebe que el compresor no presente daños de transporte! 6.2 Prueba de resistencia a la presión La resistencia a la presión del compresor ha sido comprobada en fábrica. En caso de someter toda la instalación a una prueba de resistencia a la presión, debe ejecutarse según EN 378-2 u otra norma... -
Página 23: Carga De Refrigerante
6| Puesta en funcionamiento 6.5 Carga de refrigerante PRECAUCIÓN ¡Llevar ropa de protección así como gafas protectoras y guantes de protección! Asegurarse de que las válvulas de cierre de aspiración y de presión del compresor estén abiertas. Con el compresor desconectado, introducir el refrigerante (romper vacío) en estado líquido directamente en el condensador o en el colector. Si fuera necesario añadir refrigerante después de la puesta en servicio, éste puede introducirse en estado gaseoso en el lado de aspiración o bien, tomando las medidas de precaución correspondientes, también en estado líquido en la entrada del evaporador. ATENCIÓN ¡Evitar un llenado excesivo de la instalación con refrigerante! Para evitar desplazamientos de concentración, las mezclas de refrigerante zeotrópicas (p. -
Página 24: Conexión Del Regulador Del Nivel De Aceite
12.000 horas de servicio. Elimine el aceite usado según el reglamento, tenga en cuenta las disposiciones nacionales. Controles anuales: Nivel de aceite, estanqueidad, ruidos de marcha, presiones, temperaturas y funcionamiento de los equipos adicionales como, por ejemplo, la calefacción del sumidero del lodo de aceite o los interruptores de presión. 7.3 Recomendación de piezas de repuesto HA34P / ... 215-4 255-4 315-4 380-4 Denominación N° art. N° art. N° art. N° art. Juntas BS 08534 Placa de válvulas BS 80305 80306 Bomba de aceite BS 08324 Utilizar exclusivamente piezas de repuesto originales de GEA. -
Página 25: Accesorios
Encontrará los accesorios disponibles en Internet en www.gea.com 7.5 Extracto de la tabla de lubricantes La calidad de aceite llenado en fábrica está indicada en la placa de características. Debe utilizarse preferentemente dicha calidad de aceite. El siguiente extracto de nuestra tabla de lubricantes contiene alternativas. Refrigerante Calidad de aceite de serie GEA Alternativas recomendadas Fuchs Reniso Triton SEZ 32 HFKW Esso/Mobil EAL Arctic 46 Fuchs Reniso Triton SE 55 (p.ej. R404A... -
Página 26: Datos Técnicos
8| Datos técnicos 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz... -
Página 27: Medidas Y Conexiones
Halbhermetischer Verdichter HA / Semi-hermetic compressor HA / Compresseur semi-hermétique HA Numéro A1 Anschluß Saugseite, absperrbar Connection suction side, lockable Zeichn Teile Nr. Teile Nr. HA34P/215-4 14363 HAX34P/215-4 14367 Zeichn B Anschluß Druckseite, nicht absperrbar Connection discharge side, not lockable Numé... -
Página 28: Declaración De Incorporación
10| Declaración de incorporación DECLARACIÓN DE INCORPORACIÓN para el uso del compresor dentro de la Unión Europea (conforme a la directiva de máquinas 2006/42/CE) El fabricante: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 declara por la presente, que el compresor frigorífico HA34P cumple con los requisitos del Anexo II 1B de la directiva de máquinas 2006/42/CE. Norma armonizada aplicada: EN 12693:2008 y las normas de referencia correspondientes La máquina incompleta sólo debe ponerse en funcionamiento tras haber determinado que la máquina en la que debe incorporarse la máquina incompleta cumple las disposiciones de la directiva de máquinas (2006/42/CE). El fabricante se compromete a transmitir, a través de medios electrónicos, la documentación especial de la máquina incompleta a las autoridades nacionales que la soliciten. La documentación técnica especial correspondiente a la máquina incompleta ha sido elaborada según el Anexo VII, Parte B. Responsable de la documentación: Wolfgang Sandkötter, Benzstraße 7, 72636 Frickenhausen. Frickenhausen, a 01/11/2011 ppa. Wolfgang Sandkötter, Chief Development Officer... -
Página 29: Servicio
11| Servicio Estimado cliente, los compresores GEA son productos de calidad de alto valor, fiables y de agradable servicio. En caso de consultas sobre el montaje, el funcionamiento y los accesorios, diríjase a nuestro departa- mento de técnica de aplicación, al mayorista de refrigeración o bien a nuestra representación. Puede contactar con el equipo de asistencia técnica de GEA por teléfono gratuito 00 800 / 800 000 88 o por correo electrónico: refrigeration@gea.com Atentamente GEA Bock GmbH Benzstraße 7 72636 Frickenhausen Alemania... - Página 30 • • GEA Group es una empresa global de ingeniería mecánica con un volumen de ventas de miles de millones de euros, que realiza operaciones en más de 50 países. Fundada en 1881, la empresa es uno de los mayores proveedores de equipamiento innovador y tecnología de procesos. GEA Group forma parte del índice STOXX...
