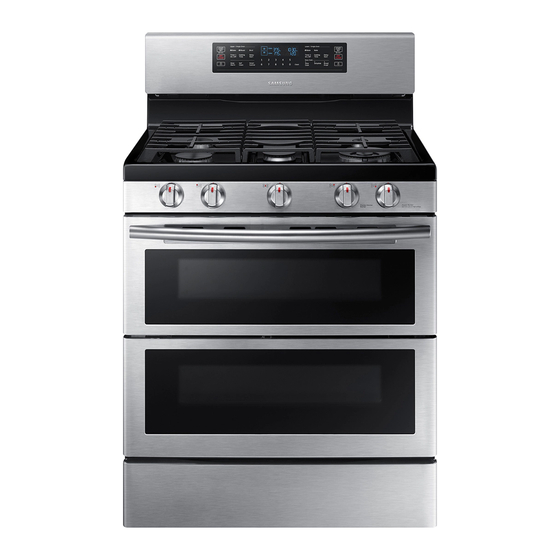

Gas Range
Installation manual
NX58K7850S*

Publicidad

Tabla de contenido
loading

Manuales relacionados para Samsung NX58K7850S Serie

Resumen de contenidos para Samsung NX58K7850S Serie

  • Página 1 Gas Range Installation manual NX58K7850S*...
  • Página 2 ANTI-TIP DEVICE WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal WARNING injury or death. • DO NOT store or use gasoline or other flammable vapors and ALL RANGES CAN TIP, RESULTING IN PERSONAL INJURY. liquids in the vicinity of this or any other appliance.

  • Página 3: Tabla De Contenido

    Contents Before you begin ABOUT THIS MANUAL Before you begin READ THESE INSTRUCTIONS COMPLETELY AND CAREFULLY. Important safety information Important note to the installer Gas range components • Read all instructions contained in these installation instructions before installing the range. Overview •...

  • Página 4: Important Safety Information

    Important safety information Important safety information READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE California Proposition 65 Warning • All electrical and gas equipment with moving parts can be dangerous. Please WARNING read the important safety instructions for this appliance in this manual. The instructions must be followed to minimize the risk of injury, death, or property Cancer and Reproductive Harm - www.P65Warnings.ca.gov.
  • Página 5 • Do not store any object of interest to children on the cooktop or backguard Fire safety of the range. Children climbing on the range to reach items could be killed or seriously injured. WARNING • Do not operate the range if the range or any part of the range is damaged, To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the malfunctioning, or missing parts.
  • Página 6 Important safety information Gas safety Electrical and grounding safety WARNING WARNING To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the following precautions. following precautions.
  • Página 7 Installation safety • Make sure your range is correctly installed and adjusted by a qualified service technician or installer for the type of gas (natural or LP) you will use. For your range to utilize LP gas, the installer must replace the 5 surface burner WARNING orifices and 2 oven orifices with the provided LP orifice set, and reverse To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the...
  • Página 8 Important safety information Location safety Cooktop safety WARNING WARNING To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the following precautions. following precautions. •...
  • Página 9 • Make sure cookware handles are turned to the side or rear of the cooktop, but Oven safety not over other surface burners. • Stand away from the range while frying. WARNING • Always heat frying oils slowly, and watch as they heat. If you are frying foods To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the at high heat, carefully watch during the cooking process.
  • Página 10 Important safety information Storage drawer safety Self-cleaning oven safety WARNING WARNING To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the To reduce the risk of fire, electric shock, personal injuries, and/or death, obey the following precautions. following precautions.

  • Página 11: Gas Range Components

    Gas range components Overview BTU Ratings 01 Left-Front: 15,000 BTU NX58K7850S* 02 Left-Rear: 9,500 BTU 03 Center: 9,500 BTU 04 Right-Rear: 5,000 BTU 05 Right-Front: 18,000 BTU Cooktop Burner Placement Flat surface Concave line Common use Cooktop Burners (under grates) Burner Locations and Output Ratings 01 Display 02 Surface burner...

  • Página 12: Gas Range Specifications

    Gas range components Gas range specifications MODEL NX58K7850S* (266.8 mm) DESCRIPTION Gas Free-Standing Range OVERALL DIMENSIONS 29 ¹⁵/₁₆ in (W) x 46 ¹¹/₁₆ in (H) x 28 ⁵/₁₆ in (D) (1186.2 mm) 761.0 mm (W) x 1186.2 mm (H) x 718.7 mm (D) NET WEIGHT 226 lb (102.5 kg) (919.4 mm)

  • Página 13: Installation Requirements

    Installation requirements Location requirements Clearances and dimensions NOTE For OTR over Gas Stove, please follow local GAS CODE. BEFORE YOU BEGIN to install this appliance, refer to the following information, dimensions, and clearances. Do not locate the range where it may be subject to strong drafts.

  • Página 14: Gas Requirements

    Installation requirements of not less than 1/4" between the hood and the underside of the combustible Gas requirements material or metal cabinet. The hood must be at least as wide as the appliance and centered over the appliance. Clearance between the cooking surface and the Provide adequate gas supply ventilation hood surface must never be less than 24 inches.

  • Página 15: Special Gas Requirements (Gas Models Sold In Massachusetts)

    Special gas requirements (gas models sold in massachusetts) • Wiring diagram is located on the back of the range. (Inside of the cover back wire) • This range is equipped with an electronic ignition system that will not operate COMMONWEALTH OF MASSACHUSETTS REQUIREMENTS: if plugged into an outlet that is not properly polarized.
  • Página 16 Installation requirements • Do not, under any circumstances, cut, modify, remove, or otherwise defeat the Usage situations where appliance power cord will be disconnected frequently grounding (third) prong from the power cord. If the plug and the outlet do not Do not use an adapter plug in these situations because disconnecting of the match or you have any doubt, have a qualified electrician install the proper power cord places undue strain on the adapter and leads to eventual failure...

  • Página 17: Tools And Materials

    NOTE If you need an accessory marked with an * (asterisk), please contact the Samsung Call Center using the phone number listed on the last page of this manual or visit our on-line parts web site at www.samsungparts.com.

  • Página 18: Installation Instructions

    Installation instructions Installation instructions Tools needed Installing your gas range IMPORTANT: Please read the following instructions, as well as the Important Safety Instructions section at the front of this manual, completely and carefully BEFORE installing and/or operating the gas range. Improper installation, adjustment, service, or maintenance can cause personal injury or property damage.
  • Página 19 Step 2. Connect the range to gas supply Install male 0.5-in (1.3-mm) flare union adapter to the 0.5-in (1.3-mm) NPT internal thread at the regulator inlet. Use a backup wrench on the regulator Shut off the main gas supply valve before disconnecting the old range and leave fitting to avoid damage.
  • Página 20 Installer: Inform the consumer of the location of the gas shut-off valve. All new gas ranges are shipped from the factory set up to use natural gas. Any Samsung gas range can be converted to use LP gas. Refer to page 78 in the User NOTE Gas Shut-Off Valve 0.5-in or 0.75-in Gas Pipe...
  • Página 21 Step 4. Install the anti-tip device *NOTE: To install the Anti- Anti-Tip Tip bracket, release the WARNING bracket leveling leg. A minimum clearance To reduce the risk of tipping, the appliance must be secured by properly installing of 21/32” (16.5 mm) is *apporoximately the anti-tip device packed with the appliance.
  • Página 22 Installation instructions Plug in the power cord. Make sure the If range is next to or between cabinets, outlet meets local or national electrical make sure the cooktop (without the codes as referenced on pages 20 ~ 22. surface burner grates) is level with the Slide the range into place.
  • Página 23 Precise Simmer Burner (RR) Step 8. Check the ignition of surface burners and oven burners NOTE The caps on Precise simmer burner Check the operation of all cooktop and oven burners after the range has been (RR) and inside Dual Burner (RF) can be installed and assembled, gas supply lines have been carefully checked for leaks, interchangeably used.
  • Página 24 Installation instructions To start the bake burners Checking the flame quality: All combustion flames need to be visually checked to determine their flame quality. Soft blue flames—Normal for natural gas operation. Yellow tips on outer cones—Normal for LP gas operation. Yellow flames—Abnormal for any gas Press the Bake,...

  • Página 25: Adjusting The Oven Burner Air Adjustment Shutters

    Step 9. Final installation checklist Adjusting the oven burner air adjustment shutters You have just completed installing your range. Make sure all controls are in the off All oven burners have an air adjustment position and the flow of ventilation air to the range is unobstructed. The following shutter.
  • Página 26 Installation instructions The shutters are located at the base of the To adjust flame low setting burner manifolds near the back oven wall. Identify which burner is exhibiting too high or too low of simmer rate via manifold To adjust the shutter, loosen the locking panel graphics.
  • Página 27 Memo...
  • Página 28 How-to Videos and Live Shows * Requires reader to be installed on your smartphone Please be advised that the Samsung warranty does NOT cover service calls to explain product operation, correct improper installation, or perform normal cleaning or maintenance. QUESTIONS OR COMMENTS?
  • Página 29 Estufa de gas Manual de instalación NX58K7850S*...
  • Página 30 DISPOSITIVO ANTI INCLINACIÓN ADVERTENCIA: Si no se sigue la información de este manual con exactitud, podrían producirse incendios o explosiones causantes ADVERTENCIA de daños a la propiedad, lesiones personales o muerte. • NO debe almacenarse ni utilizarse gasolina u otros líquidos y TODAS LAS ESTUFAS PUEDEN INCLINARSE, LO QUE vapores inflamables cerca de este u otros artefactos.
  • Página 31 Contenido Antes de comenzar ACERCA DE ESTE MANUAL Antes de comenzar LEA ESTAS INSTRUCCIONES EN SU TOTALIDAD Y CUIDADOSAMENTE. Información importante de seguridad Nota importante para el instalador Componentes de la estufa a gas • Lea todas las instrucciones contenidas en este manual antes de instalar la estufa. Retire todos los materiales de empaque de los compartimientos del horno antes de •...

  • Página 32: Información Importante De Seguridad

    Información importante de seguridad Información importante de seguridad LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ARTEFACTO California Proposición 65 Advertencia • Todos los equipos eléctricos y de gas con piezas móviles pueden ser peligrosos. ADVERTENCIA Lea las instrucciones de seguridad importantes para este artefacto incluidas en este manual.
  • Página 33 • No guarde ningún objeto que resulte de interés para los niños sobre la cubierta o el Seguridad contra incendios protector posterior de la estufa. Los niños que se trepen a la estufa para alcanzar un objeto podrían morir o resultar seriamente lesionados. ADVERTENCIA •...
  • Página 34 Información importante de seguridad Seguridad del gas Seguridad de la electricidad y la conexión a tierra ADVERTENCIA ADVERTENCIA Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.
  • Página 35 • El servicio eléctrico que alimentará a la estufa debe cumplir con los códigos locales. • Asegúrese de que un técnico de servicio o instalador calificado instale y ajuste Además de los códigos locales, debe cumplir con la versión más reciente de correctamente la estufa según el tipo de gas (natural o LP) que utilizará.
  • Página 36 Información importante de seguridad Seguridad de la ubicación Seguridad de la cubierta ADVERTENCIA ADVERTENCIA Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones. obedezca las siguientes precauciones.
  • Página 37 • Seleccione recipientes de cocina diseñados para la cocción encima de la estufa. Seguridad del horno Seleccione recipientes lo suficientemente grandes como para cubrir las rejillas de los quemadores. Ajuste las llamas de los quemadores de modo que no se extiendan más ADVERTENCIA allá...
  • Página 38 Información importante de seguridad Información de seguridad del cajón de almacenamiento Seguridad durante la auto-limpieza del horno ADVERTENCIA ADVERTENCIA Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, Para reducir el riesgo de incendio, descarga eléctrica, lesiones personales y muerte, obedezca las siguientes precauciones.

  • Página 39: Componentes De La Estufa A Gas

    Componentes de la estufa a gas Descripción general Potencias BTU 01 Delantero Izquierdo: 15000 BTU NX58K7850S* 02 Trasero izquierdo: 9500 BTU 03 Centro: 9500 BTU 04 Trasero derecho: 5000 BTU 05 Delantero derecho: 18000 BTU Colocación de los quemadores de la estufa Superficie plana Línea...

  • Página 40: Especificaciones De La Estufa De Gas

    Componentes de la estufa a gas Especificaciones de la estufa de gas pulg. MODELO NX58K7850S* (266.8 mm) DESCRIPCIÓN Estufa de pie de gas pulg. DIMENSIONES TOTALES 29 ¹⁵/₁₆ pulg. (Ancho) x 46 ¹¹/₁₆ pulg. (Alto) x 28 ⁵/₁₆ pulg. (Prof.) (1186.2 mm) 761.0 mm (Ancho) x 1186.2 mm (Alto) x 718.7 mm (Prof.) pulg.

  • Página 41: Requisitos De Instalación

    Requisitos de instalación Requisitos de ubicación Distancias, espacios libres y dimensiones NOTA Para instalar sobre estufa de gas, siga el CÓDIGO DE GAS local. ANTES DE COMENZAR a instalar este artefacto lea la siguiente información, dimensiones y espacios libres. No ubique la estufa en un lugar donde pueda recibir corrientes fuertes de aire.

  • Página 42: Requisitos Para El Gas

    Requisitos de instalación Como mínimo, la campana debe ser tan ancha como el artefacto y debe estar centrada Requisitos para el gas sobre él. El espacio libre entre la superficie de cocción y la superficie de la campana de ventilación no debe ser nunca inferior a 24 pulgadas. Debe proveerse un suministro de gas adecuado Excepción: la instalación de un horno de microondas o artefacto de cocción indicado Esta estufa está...

  • Página 43: Requisitos Especiales Para El Gas (Modelos De Gas Vendidos En Massachusetts)

    Requisitos especiales para el gas • Todo el cableado y la conexión a tierra deben realizarse en conformidad con los códigos locales o, en su ausencia, con la versión más reciente del Código eléctrico (modelos de gas vendidos en Massachusetts) nacional ANSI/NFPA Nro.
  • Página 44 Requisitos de instalación • No utilice un cable prolongador ni un adaptador con este electrodoméstico. Situaciones de uso en las que el cable de alimentación se desconectará con frecuencia • Bajo ninguna circunstancia corte, modifique, retire ni desactive de ninguna otra No utilice un enchufe adaptador en estas situaciones, ya que desconectar el cable de manera la clavija de conexión a tierra (la tercera) del cable de alimentación.

  • Página 45: Herramientas Y Materiales

    NOTA Si necesita alguno de los accesorios identificados con un * (asterisco), comuníquese con el Centro de llamados de Samsung al número que figura en la última página o visite nuestro sitio en línea de repuestos www.samsungparts.com. Español 17...

  • Página 46: Instrucciones De Instalación

    Instrucciones de instalación Instrucciones de instalación Herramientas necesarias Instalación de la estufa de gas IMPORTANTE: Lea con atención y en su totalidad las siguientes instrucciones y la sección de Instrucciones de seguridad importantes que se encuentra en la parte delantera de este manual ANTES de instalar u operar la estufa de gas.
  • Página 47 Paso 2. Conexión de la estufa al suministro de gas Instale un adaptador de unión cónica macho de 0.5 pulgadas (1.3 mm) en la rosca interna NPT de 0.5 pulgadas (1.3 mm) de la entrada del regulador. Utilice una llave Cierre la válvula de suministro de gas principal antes de desconectar la estufa vieja y no auxiliar en la conexión del regulador para evitar daños.
  • Página 48 Instalador: informe la ubicación de la válvula de cierre de gas al consumidor. Todas las estufas de gas nuevas vienen de fábrica configuradas para utilizar gas natural. Cualquier estufa de gas Samsung puede convertirse para que utilice gas LP. Consulte la NOTA Válvula de cierre del gas...
  • Página 49 Paso 4. Instalación del dispositivo anti inclinación *NOTA: Para instalar la Ménsula anti ménsula anti inclinación ADVERTENCIA inclinación libere la pata niveladora. Se requiere una distancia Para reducir el riesgo de inclinaciones, el artefacto debe quedar correctamente fijado mínima de 21/32 pulgadas *aproximadamente mediante la instalación del dispositivo anti inclinación que viene con el equipo.
  • Página 50 Instrucciones de instalación Enchufe el cable de alimentación. Asegúrese Si la estufa se encuentra justo a gabinetes de que los tomacorriente cumplan con los o entre ellos, asegúrese de que la cubierta códigos eléctricos locales o nacionales que (sin las rejillas de los quemadores se mencionan en las páginas 20 ~ 22.
  • Página 51 Quemador a fuego lento de precisión (TD) Paso 8. Verificación del encendido de los quemadores superiores y los quemadores del horno NOTA Las tapas del quemador a fuego lento de Verifique el funcionamiento de todos los quemadores superiores y del horno luego de precisión (TD) y del quemador de doble haber instalado y montado la estufa, de haber comprobado que no haya pérdidas en las potencia interior (DD) pueden utilizarse de...
  • Página 52 Instrucciones de instalación Para encender los quemadores para hornear Verificación de la calidad de la llama: Es necesario verificar visualmente todas las llamas de combustión para determinar su calidad. Llamas azules atenuadas—Normal con gas natural. Puntas amarillas en los conos exteriores— Normal con gas LP.

  • Página 53: Ajuste De Los Obturadores De Ajuste Del Aire De Los Quemadores Del Horno

    Paso 9. Lista de verificación final de la instalación Ajuste de los obturadores de ajuste del aire de los quemadores del horno Acaba de finalizar la instalación de la estufa. Asegúrese de que todos los controles estén Todos los quemadores del horno tienen un en la posición OFF (Apagado) y de que el flujo del aire de ventilación del horno no esté...
  • Página 54 Instrucciones de instalación Los obturadores están ubicados en la base de Ajuste de la configuración de llama baja los colectores de los quemadores, cerca de la Identifique qué quemador presenta un nivel de fuego lento muy alto o muy bajo a través pared posterior del horno.
  • Página 55 Notas...
  • Página 56 * Requiere un lector instalado en su teléfono inteligente Tenga en cuenta que la garantía de Samsung NO cubre las llamadas de servicio para explicar el funcionamiento del producto, corregir una instalación inadecuada o realizar tareas de limpieza o mantenimiento.
  • Página 57 Cuisinière à gaz Manuel d'installation NX58K7850S*...
  • Página 58 DISPOSITIF ANTI-BASCULEMENT AVERTISSEMENT : Si vous ne respectez pas scrupuleusement les informations contenues dans ce manuel, vous risquez de AVERTISSEMENT provoquer un incendie ou un choc électrique et, par conséquent, TOUTES LES CUISINIÈRES SONT SUSCEPTIBLES DE des dégâts matériels, blessures ou accidents mortels. BASCULER ET DE PROVOQUER DES BLESSURES.
  • Página 59 Table des matières Avant de commencer À PROPOS DE CE MANUEL Avant de commencer LISEZ ENTIÈREMENT ET ATTENTIVEMENT CES INSTRUCTIONS. Informations importantes relatives à la sécurité Remarque importante destinée à l'installateur Composants de la cuisinière à gaz • Lisez l'intégralité des consignes d'installation avant d'installer la cuisinière. Retirez tous les éléments d'emballage des compartiments du four avant de raccorder •...

  • Página 60: Informations Importantes Relatives À La Sécurité

    Informations importantes relatives à la sécurité Informations importantes relatives à la sécurité LISEZ TOUTES LES CONSIGNES DE SÉCURITÉ AVANT D'UTILISER California Proposition 65 Avertissement L'APPAREIL AVERTISSEMENT Tous les appareils électriques et à gaz comportant des pièces mobiles présentent un • danger.
  • Página 61 • Retirez tout élément d'emballage de votre cuisinière avant de l'utiliser afin d'éviter Sécurité incendie qu'ils ne prennent feu. Gardez tous les éléments d'emballage hors de la portée des enfants. Jetez correctement les matériaux d'emballage une fois la cuisinière AVERTISSEMENT déballée.
  • Página 62 Informations importantes relatives à la sécurité Sécurité liée au gaz Sécurité électrique et mise à la terre AVERTISSEMENT AVERTISSEMENT Pour réduire le risque d'incendie, de choc électrique, de blessures et/ou de mort, Pour réduire le risque d'incendie, de choc électrique, de blessures et/ou de mort, respectez les précautions suivantes.
  • Página 63 • L'installation électrique de la cuisinière doit être conforme aux codes locaux. En • Assurez-vous que votre cuisinière est correctement installée et réglée pour le type dehors des codes locaux, l'installation électrique doit être conforme à la dernière de gaz que vous allez utiliser (naturel ou GPL) par un installateur qualifié ou un norme ANSI/NFPA N°70 –...
  • Página 64 Informations importantes relatives à la sécurité Sécurité de l'emplacement Sécurité liée à la table de cuisson AVERTISSEMENT AVERTISSEMENT Pour réduire le risque d'incendie, de choc électrique, de blessures et/ou de mort, Pour réduire le risque d'incendie, de choc électrique, de blessures et/ou de mort, respectez les précautions suivantes.
  • Página 65 • Sélectionnez des ustensiles qui sont conçus pour la cuisson en surface de la Sécurité liée au four cuisinière. Utilisez des ustensiles suffisamment grands pour couvrir la grille du brûleur. Ajustez les flammes du brûleur de sorte qu'elles ne s'étendent pas au-delà AVERTISSEMENT du fond de l'ustensile.
  • Página 66 Informations importantes relatives à la sécurité Sécurité du tiroir de rangement Sécurité liée à l'auto-nettoyage du four AVERTISSEMENT AVERTISSEMENT Pour réduire le risque d'incendie, de choc électrique, de blessures et/ou de mort, Pour réduire le risque d'incendie, de choc électrique, de blessures et/ou de mort, respectez les précautions suivantes.

  • Página 67: Composants De La Cuisinière À Gaz

    Composants de la cuisinière à gaz Présentation Puissance BTU 01 Avant gauche : 15000 BTU NX58K7850S* 02 Arrière gauche : 9500 BTU 03 Centre : 9500 BTU 04 Arrière droit : 5000 BTU 05 Avant droit : 18000 BTU Emplacement du brûleur de la table de cuisson Surface plate Ligne...

  • Página 68: Spécifications De La Cuisinière À Gaz

    Composants de la cuisinière à gaz Spécifications de la cuisinière à gaz MODÈLE NX58K7850S* (266,8 mm) DESCRIPTION Cuisinière à gaz non encastrable DIMENSIONS GLOBALES 29 ¹⁵/₁₆ po (L) x 46 ¹¹/₁₆ po (H) x 28 ⁵/₁₆ po (P) (1186,2 mm) 761,0 mm (L) x 1186,2 mm (H) x 718,7 mm (P) POIDS NET 226 lb (102,5 kg)

  • Página 69: Conditions D'installation

    Conditions d'installation Conditions d'emplacement Dégagements et dimensions REMARQUE Pour la hotte sur la cuisinière à gaz, veuillez suivre les règlements locaux en matière de gaz. AVANT DE COMMENCER l'installation de cet appareil, reportez-vous aux informations suivantes, aux dimensions et aux dégagements. Ne placez pas la cuisinière à un endroit où elle serait exposée à...

  • Página 70: Exigences En Matière De Gaz

    Conditions d'installation cuisson avec un espacement supérieur à 1/4” entre la hotte et la face inférieure de la Exigences en matière de gaz matière combustible ou d'un meuble en métal. La hotte doit être au moins aussi large que l'appareil et centrée au-dessus de celui-ci. L'espacement entre la surface de cuisson et la Assurer une arrivée de gaz adéquate hotte d'aspiration ne doit jamais être inférieure à...

  • Página 71: Exigences En Matière De Gaz Spécifiques (Modèles De Gaz Vendus Dans Le Massachusetts)

    Exigences en matière de gaz spécifiques (modèles de gaz vendus dans • Le câblage et la mise à la terre doivent être conformes aux codes locaux ou, en l'absence de ceux-ci, avec le National Electrical Code (Code National Électrique), le Massachusetts) ANSI/NFPA n°...
  • Página 72 Conditions d'installation • N'utilisez pas de rallonge ou d'adaptateur avec cet appareil. Situations d'utilisation où le cordon d'alimentation de l'appareil sera débranché fréquemment • Ne coupez, ne modifiez, ne retirez ou ne démontez en aucun cas la (troisième) broche de mise à la terre du cordon d'alimentation. Si la prise ne s'adapte pas à N'utilisez pas une fiche intermédiaire dans ces cas-là...

  • Página 73: Outils Et Matériel

    Si vous souhaitez acheter un accessoire repéré par un astérisque (*), veuillez contacter le centre d'appels Samsung en appelant au numéro de téléphone indiqué en dernière page du présent manuel. Vous pouvez également consulter notre site Web de pièces en ligne à...

  • Página 74: Consignes D'installation

    Consignes d'installation Consignes d'installation Outils requis Installer votre cuisinière à gaz IMPORTANT : Veuillez lire attentivement les consignes suivantes dans leur totalité, ainsi que la section des consignes de sécurité importantes au début de ce manuel, AVANT d'installer et/ou de faire fonctionner la cuisinière à...
  • Página 75 Étape 2 : branchez la cuisinière à l'arrivée de gaz Installez une vanne de coupure de gaz manuelle au niveau du tuyau, à un endroit, hors de la cuisinière, facilement accessible. Fermez la vanne d'arrivée de gaz principale avant de débrancher votre ancienne Assurez-vous que toute personne utilisant la cuisinière sait où...
  • Página 76 Installateur : Informez le client de l'emplacement de la vanne de coupure de gaz. Toutes les nouvelles cuisinières à gaz sont livrées depuis l'usine, prête à fonctionner au gaz naturel. Toute cuisinière à gaz Samsung peut être convertie afin de fonctionner au REMARQUE Vanne de coupure du gaz Conduite de gaz de 0,5 po...
  • Página 77 Étape 4 : installation du dispositif anti-basculement *REMARQUE : Desserrez le Support anti- pied de mise à niveau pour AVERTISSEMENT basculement installer le support anti- basculement. Pour réduire le risque de basculement, l'appareil doit être sécurisé à l’aide des dispositifs Un dégagement minimum *approximativement anti-basculement correctement installés, fournis dans l’emballage.
  • Página 78 Consignes d'installation Branchez le cordon d'alimentation. Assurez-vous Si la cuisinière se trouve à proximité ou que la prise secteur est conforme aux codes en entre des meubles, assurez-vous que la matière d'électricité locale ou nationale, comme table de cuisson (sans les grilles du brûleur répertoriés aux pages 20 à...
  • Página 79 Brûleur de mijotage précis (ArD) Étape 8 : vérifiez l'allumage des brûleurs de surface et des brûleurs du four REMARQUE Les chapeaux du brûleur de mijotage précis Vérifiez que chaque table de cuisson et chaque brûleur du four fonctionnent après que (ArD) et l'intérieur du double brûleur (AvD) la cuisinière a été...
  • Página 80 Consignes d'installation Pour allumer les brûleurs de cuisson Contrôler la qualité de la flamme : Les flammes des brûleurs doivent toutes être contrôlées visuellement afin de déterminer leur qualité de combustion. Des flammes bleu clair sont normales pour un fonctionnement au gaz naturel. Des pointes jaunes à...

  • Página 81: Réglage Des Volets D'air Du Brûleur Du Four

    Étape 9 : vérification finale de l'installation Réglage des volets d'air du brûleur du four L'installation de votre cuisinière est à présent terminée. Assurez-vous que toutes les Tous les brûleurs du four ont des volets d'air. commandes sont sur la position off (arrêt) et que la circulation d'air de la ventilation Le volet d'air sert à...
  • Página 82 Consignes d'installation Les volets sont situés à la base des coupelles de Ajuster le réglage de la flamme faible brûleurs près de la paroi arrière du four. Identifiez quel brûleur a une vitesse de mijotage trop grande ou trop basse à travers le Pour régler le volet, desserrez la vis de blocage schéma du panneau répartiteur.
  • Página 83 Notes...
  • Página 84 * Requiert l'installation d'un lecteur sur votre smartphone Veuillez noter que la garantie Samsung n'inclut pas les déplacements du service après-vente pour expliquer le fonctionnement de l'appareil, corriger une installation non correcte ou exécuter des travaux de nettoyage ou d'entretien réguliers.
