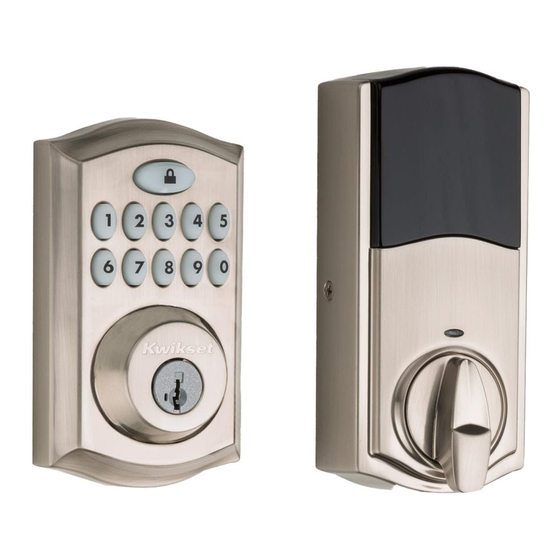

Kwikset SMARTCODE 913 Guia De Instalacion

Kwikset SMARTCODE 913 Guia De Instalacion

Ocultar thumbs Ver también para SMARTCODE 913:

Publicidad

Enlaces rápidos

Descargar este manual
installation guide • guía de instalación
L
M
K
N
Use and programming instructions are
located on the reverse side of this manual.
Las instrucciones de uso y programación se
encuentran al dorso de este manual.
H
J
G
P
Q
E
F
A
B
D
C
Tools Needed
Herramientas necesarias
AA
AA
AA
AA
49524 / 01
R

Publicidad

loading

Manuales relacionados para Kwikset SMARTCODE 913

Resumen de contenidos para Kwikset SMARTCODE 913

  • Página 1 installation guide • guía de instalación Tools Needed Herramientas necesarias Use and programming instructions are located on the reverse side of this manual. Las instrucciones de uso y programación se encuentran al dorso de este manual. 49524 / 01...
  • Página 2 Parts in the box Piezas en la caja Options for Select Additional Tools Needed for “A2” Models Only Herramientas adicionales necesarias para “A2” Opciones solamente para modelos selectos chisel wood block cincel bloque de madera Do not use electric drill or electric screwdriver to tighten screws.
  • Página 3 Si tiene preguntas sobre la instalación, nuestros equipos de servicio al cliente altamente capacitados pueden brindarle la ayuda que usted necesita. Kwikset 1-800-327-5625 www.kwikset.com Service Hours Horas de atención al público...
  • Página 4 Check Dimensions see template on page 17 Revise las medidas or 18 if needed. Ver la plantilla en la página 17 o 18 si es necesario. 2-3/8" (60 mm) 1-3/8" – 1-3/4" • o 35 mm – 44 mm 2-3/4" (70 mm) 1-1/2"...
  • Página 5 Adjust Latch “A” or “A2” (if needed) Ajuste el pestillo “A” o “A2” (si es necesario) 2-3/8" (60 mm) 2-3/4" (70 mm) Proceed to step 4. Vaya al paso 4. A/A2 180°...
  • Página 6 Door edge chiseled Door edge not chiseled Borde de puerta cincelado Borde de puerta no cincelado wood block bloque de madera B x2...
  • Página 7 1-1/2" 38 mm If needed, see the door drilling instructions, available on the SmartCode 913 product page of www.kwikset.com. Si es necesario, consulte las instrucciones para la perforación de la puerta, disponibles en la página del producto SmartCode 913 de...
  • Página 8 2-1/8" (54 mm) 1-1/2" (38 mm) Make sure “F” is installed on “E” Remove and discard “F” Verifique que "F" se instale en "E". Retire y deseche "F" Cable goes underneath latch El cable va por debajo del pestillo...
  • Página 9 Route cable through center hole, then push cable into bottom hole. Conecte el cable a través del orificio central y luego empújelo hacia el orificio de abajo. Keep parallel to edge of door Mantenga paralelo al borde de la puerta. (x2) Tighten screws evenly Ajuste los tornillos en forma uniforme...
  • Página 10 Insert key and test latch. If latch does not extend or retract smoothly, adjust screws (H). Remove key when finished and make sure the latch bolt is fully extended. Inserte la llave para probar el pestillo. Si el pestillo no se extiende o retrae con suavidad, ajuste los tornillos (H).
  • Página 11 Separate “M” and “J” Separe "M" y "J" Make sure turnpiece shaft is rotated as shown: Verifique que el eje de la perilla gire tal como se ilustra: Separate “L” and “J” Separe “L” y “J” Do not install batteries yet. Todavía no instale las baterías.
  • Página 12 align alinear Ensure tight cable connection. Asegúrese de que la conexión sea firme. Lay excess cable flat inside the bottom of the interior housing (J). Acomode el exceso de cable en el fondo del alojamiento interior (J).
  • Página 13 Ensure correct polarity. For best results, use new non-rechargeable Alkaline batteries only. Compruebe que la polaridad sea la correcta. Para obtener los mejores resultados, use sólo baterías nuevas alcalinas. Do not install battery pack yet. The lock will not work properly unless you read and follow all instructions in step 20.

  • Página 14: Proceso De Orientación De La Puerta

    dooR Handing PRocess ProCeSo de orieNTaCióN de la PUerTa this step will teach your lock the orientation of your door. Este paso enseñará a la cerradura la orientación de la puerta. Press and hold the Lock button while installing battery pack (L). Hold button until the latch bolt starts moving on its own.
  • Página 15 Did the latch bolt retract and extend on its own when the battery pack was installed? ¿El perno de retención se retrajo y extendió por sí solo cuando se instaló el conjunto de baterías? door Handing Process was Remove battery pack, wait successful! Proceed to step 22 after 15 seconds, then attempt latch bolt stops moving.
  • Página 16 Install “M” after the lock has been programmed. See the User Guide on the reverse side of this manual. Instale "M" después de que la cerradura a sido programada. Consulte la Guía del usuario que se encuentra al dorso de este manual. Keep “P”...
  • Página 17 Complete door drilling instructions are available on the 1-3/4" (44 mm) SmartCode 913 product page of 1-3/8" (35 mm) www.kwikset.com. Recorte la plantilla de la derecha y colóquela en el lado de afuera de la puerta. Las instrucciones completas para la perforación...
  • Página 18 1-3/8" (35 mm) 1-3/4" (44 mm)
  • Página 19 © 2013 Kwikset Corporation...
