MANUAL DEL UsUARIO PRODUCTOs DE LEñA
ES
MADE
IN
ITALY
design & production
MANUALE UTENTE PRODOTTI A LEgNA
WOOD PRODUCTs UsER MANUAL
BENUTZERHANDBUCH HOLZPRODUkT
MANUEL UTILIsATEUR PRODUITs à BOIs

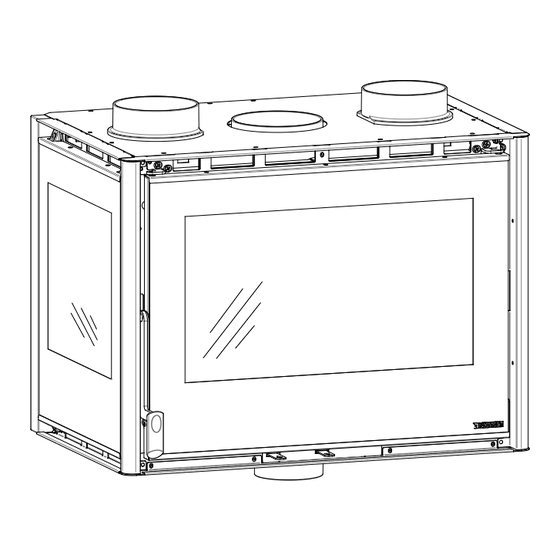

INsERTO 70 CRYsTAL 3 LATI
ITALIANO
6096703 - Rev.07

Publicidad

Tabla de contenido
loading

Manuales relacionados para La Nordica INSERTO 70 CRYSTAL 3 LATI

Resumen de contenidos para La Nordica INSERTO 70 CRYSTAL 3 LATI

  • Página 1 MANUALE UTENTE PRODOTTI A LEgNA WOOD PRODUCTs UsER MANUAL BENUTZERHANDBUCH HOLZPRODUkT MANUEL UTILIsATEUR PRODUITs à BOIs MANUAL DEL UsUARIO PRODUCTOs DE LEñA INsERTO 70 CRYsTAL 3 LATI ITALIANO MADE ITALY design & production 6096703 - Rev.07...
  • Página 2 ITALIANO ......................4 ENGLISH ......................17 DEUTSCH ......................30 FRANCAIS ......................43 ESPAÑOL ......................56...

  • Página 3: Installazione

    INsTALLAZIONE. INsTALLATION. INsTALLATION. L’INsTALLATION. LA INsTALACIÓN. PRIMA DELL’INSTALLAZIONE ESEGUIRE LE SEGUENTI VERIFICHE. BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS. VOR DER AUFSTELLUNG FOLGENDE PRÜFUNGEN AUSFÜHREN. AVANT L’INSTALLATION IL FAUT RÉALISER LES SUIVANTES VÉRIFICATIONS. ANTES DE LA INSTALACIÓN, REALIZAR LOS CONTROLES SIGUIENTES...

  • Página 4: Tabla De Contenido

    ATTENZIONE LE sUPERfICI POssONO DIvENTARE MOLTO CALDE! UTILIZZARE sEMPRE I gUANTI DI PROTEZIONE! Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un corrispondente abbigliamento protettivo (guanti di protezione in dotazione).

  • Página 5: Avvertenze

    Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un’ottima soluzione di riscaldamento nata dalla tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi. AVVERTENZE Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, anche in caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro luogo.

  • Página 6: Avvertenze Generali

    La NORDICA s.p.A. non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali. Questo apparecchio non è adatto all’uso da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o inesperte, a meno che non vengano supervisionate ed istruite nell’uso dell’apparecchio da una persona responsabile per la loro sicurezza.

  • Página 7: Sicurezza Antincendio

    MODO DA NON RIMANERE DANNEggIATI DURANTE IL MOvIMENTO DELL’INsERTO O vENIRE A CONTATTO CON PARTI CALDE. La NORDICA s.p.A. declina ogni responsabilità per danni a cose e/o persone provocati dall’impianto. Inoltre non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali.

  • Página 8: Protezioni Delle Travi

    PROTEZIONI DELLE TRAvI Tenendo conto dell’irradiazione del focolare, dovete essere particolarmente attenti alla protezione delle travi nella progettazione del vostro camino, tenete conto da una parte della prossimità della trave dalle facce esterne del focolare, e dall’altra dell’irradiazione della porta in vetro che normalmente è...

  • Página 9: Comignolo

    Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un’altezza minima di 4 m. Sono vIETATE e pertanto pregiudicano il buon funzionamento dell’apparecchio: fibrocemento, acciaio zincato,superfici interne ruvide e Figura 3 porose. In sono riportati alcuni esempi di soluzione. Per una corretta installazione rispettare le dimensioni della canna fumaria previste nella tabella DATI TECNICI.

  • Página 10: Ventilazione Ed Aerazione Dei Locali Di Installazione

    vENTILAZIONE ED AERAZIONE DEI LOCALI DI INsTALLAZIONE Poiché questi prodotti ricavano l’aria di combustione dal locale di installazione, è OBBLIgATORIO che nel luogo stesso venga immessa una sufficiente quantità d’aria. In caso di finestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possibile che l’ingresso di aria fresca non venga più...

  • Página 11: Collegamento E Manutenzione Ventilazione (Opzionale)

    COLLEgAMENTO E MANUTENZIONE vENTILAZIONE (OPZIONALE) La centralina e l’impianto dovranno essere installate e collegate da personale abilitato secondo le norme vigenti (vedi capitolo AVVERTENZE GENERALI). ATTENZIONE: La centralina e il cavo di alimentazione NON deve essere a contatto con parti calde. Sui nostri prodotti possono essere installati dei kit di ventilazione OPZIONALI adatti a migliorare la distribuzione del calore attraverso la ventilazione del solo ambiente di installazione oppure del locale adiacente (vedi capitolo PRESA ARIA ESTERNA).

  • Página 12: Accensione

    ACCENsIONE Alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo del prodotto. Si deve comunque assicurare una buona ventilazione dell’ambiente.

  • Página 13: Funzionamento Normale

    Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installazione del prodotto, il collegamento al camino e l’aerazione. IMPORTANTE: LA MANUTENZIONE DEvE EssERE EsEgUITA EsCLUsIvAMENTE AD APPARECCHIO fREDDO. Si possono usare esclusivamente parti di ricambio espressamente autorizzate ed offerte da La NORDICA s.p.A.. In caso di bisogno Vi preghiamo di rivolgerVi al Vs rivenditore specializzato.

  • Página 14: Pulizia Cassetto Cenere

    PULIZIA CAssETTO CENERE Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri. Vi consigliamo di svuotare periodicamente il cassetto dalla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3-4 cm di cenere nel focolare.

  • Página 15: Condizioni Di Garanzia

    CONDIZIONI DI GARANZIA I prodotti La Nordica S.p.A. sono garantiti, nell’ambito della comunità europea, per un periodo di 24 mesi dalla data di acquisto. L’acquisto deve essere provato da un documento fiscalmente valido rilasciato dal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifichi il prodotto acquistato e la data di acquisto e/o consegna dello stesso.
  • Página 16 Trascorso il periodo di 24 mesi di garanzia ogni intervento di riparazione sarà a completo carico del consumatore. In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza- Italia) ULTERIORI AVVERTENZE •...
  • Página 17 ATTENTION sURfACEs CAN BECOME vERY HOT! ALWAYs UsE PROTECTIvE gLOvEs! During combustion, thermal energy is released that significantly increases the heat of surfaces, doors, handles, controls, glass, exhaust pipes, and even the front of the appliance. Avoid contact with those elements if not wearing protective clothing (protective gloves included).

  • Página 18: Warnings

    We thank you for having chosen our company; our product is a great heating solution developed from the most advanced technology with top quality machining and modern design, aimed at making you enjoy the fantastic sensation that the heat of a flame gives, in complete safety. WARNINgs This instructions manual is an integral part of the product: make sure that it always accompanies the appliance, even if transferred to another owner or user, or if transferred to another place.

  • Página 19: General Precautions

    Installation must only be carried out by a qualified technician who works on behalf of companies suitable to assume the entire responsibility of the system as a whole. La NORDICA S.p.A. declines any responsibility for the product that has been modified without written authorisation as well as for the use of non-original spare parts.

  • Página 20: Fire-Fighting Safety Measures

    INsERT AND MUsT NOT COME INTO CONTACT WITH HOT PARTs. La NORDICA S.p.A. declines all responsibility for damage to things and/or persons caused by the system. In addition, it is not responsible for any product modified without authorisation and even less for the use of non original spare parts.

  • Página 21: Beam Protections

    BEAM PROTECTIONs Considering the irradiation of the hearth, it is necessary to be particularly careful in protecting the beams while designing your stack. Consider the proximity of beams to the external surfaces of the hearth, on one side, and the irradiation of the glass door, usually very close to the beams, on the other side.

  • Página 22: Chimney Cap

    A too small section causes a decrease of the draught. It is suggested a minimum height of 4 m. The following features are fORBIDDEN and therefore they endanger the good operation of the device: asbestos cement, galvanized steel, Picture 3 rough and porous internal surfaces.

  • Página 23: Ventilation And Aeration Of The Installation Premises

    vENTILATION AND AERATION Of THE INsTALLATION PREMIsEs As the product draw their combustion air from the place of installation, it is MANDATORY that in the place itself, a sufficient quantity of air is introduced. If windows and doors are airtight (e.g. built according to energy saving criteria), it is possible that the fresh air intake is no longer guaranteed and this jeopardises the draught of the appliance and your health and safety.

  • Página 24: Connection And Maintenance Of Ventilation (Optional)

    CONNECTION AND MAINTENANCE Of vENTILATION (OPTIONAL) The control unit and the plant must be installed and connected by authorized personnel according to the standards in force. (see chapter GENERAL REMARKS). ATTENTION: the control unit and the feeding cable must not be in contact with hot parts. On our products, it is possible to install Optional ventilation kits suitable to improve the distribution of heat by ventilation only either of the installation room or of the adjacent local (see chapter EXTERNAL AIR INTAKE).

  • Página 25: Lighting

    LIgHTINg After the first ignition you can smell bad odours (owing to the drying of the glue used in the garnitures or of the paint) which disappear after a brief using of the appliance. A good ventilation of the room should always be guaranteed. To light the fire, it is suggested to use small wood pieces together with paper or other traded lighting means.

  • Página 26: Normal Operation

    IMPORTANT: The maintenance must be carried out only and exclusively with cold device .You should only use spare parts approved and supplied by La NORDICA s.p.A. . Please contact your specialized retailer if you require spare parts. YOU MUsT NOT MAkE ANY CHANgEs TO THE DEvICE!!! gLAss CLEANINg Thanks to a specific inlet of secondary air, the accumulation of dirty sediments on the glass-door is reduced with efficacy.

  • Página 27: Cleaning Out The Ashes

    CLEANINg OUT THE AsHEs All the devices are equipped with a hearth grating and an ash drawer for the collection of the ashes. It is suggested to empty periodically the ash drawer and to avoid it fills completely in order not to overheat the grating. Moreover, it is suggested to leave always 3-4 cm of ash in the hearth.

  • Página 28: Guarantee Terms

    La Nordica S.p.A. cannot be held liable for injury or damage which may - either directly or indirectly - be caused to persons, animals and property ensuing from failure to observe all the instructions provided in the relevant instruction manual and the warnings regarding installation, use and maintenance of the product, that can also be downloaded on the website.
  • Página 29 After the 24 months of the guarantee have elapsed any repair intervention cost will be completely borne by the consumer. In the case of disputes the only competent court is that of the La Nordica S.p.A. registered office - (Vicenza-Italy) ADDITIONAL WARNINgs •...
  • Página 30 ACHTUNg DIE OBERfLäCHEN köNNEN sEHR HEIss WERDEN! vERWENDEN sIE IMMER sCHUTZHANDsCHUHE! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberflächen, von Türen, Griffen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern.

  • Página 31: Warnhinweise

    Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. WARNHINWEIsE Diese Bedienungsanleitung ist fester Bestandteil des Produktes: Vergewissern Sie sich, dass sie stets beim Gerät bleibt, auch im Falle einer Übereignung an einen anderen Eigentümer oder Benutzer oder des Umzugs an einen anderen Ort.

  • Página 32: Allgemeine Hinweise

    Anleitungen und den Regeln des Handwerks, von qualifiziertem Personal, dass das im Namen von Firmen handelt, die in der Lage sind, die volle Verantwortung für die Anlage zu übernehmen. La NORDICA s.p.A. ist nicht für ein Produkt verantwortlich, an dem nicht genehmigte veränderungen vorgenommen wurden und ebenso wenig für den gebrauch von Nicht-Original Ersatzteilen.

  • Página 33: Brandschutz

    WERDEN, DASS SIE BEIM BEWEGEN DES EINSATZES NICHT BESCHÄDIGT WERDEN ODER KONTAKT ZU HEISSEN TEILEN HABEN. La NORDICA S.p.A. haftet nicht für Produkte, die ohne Genehmigung geändert wurden, und ebenso wenig, wenn keine Originalersatzteile verwendet wurden. Ihr gewohnter Bezirksschornsteinfeger ist von der Installation des Heizungsherds zu unterrichten, damit er seinen ordnungsgemäßen Anschluss an den Rauchabzug und dessen Leistungsvermögen überprüfen kann.

  • Página 34: Trägerschutz

    TRägERsCHUTZ Mit Rücksicht auf die Abstrahlung der Feuerstelle, ist es beim Entwurf Ihres Schornsteines besonders auf den Trägerschutz zu achten. Auf einer Seite ist die Nähe des Trägers zu den Außenseiten der Feuerstelle, und auf der anderen die Abstrahlung der Glastür wichtig, die normalerweise sehr nahe an den Trägern selbst ist.

  • Página 35: Schornstein

    Folgende Materialen sind vERBOTEN und gefährden demzufolge den richtigen Betrieb der Ausrüstung: Asbestfaserstoff, verzinkter Stahl, innerliche rohe und porige Oberflächen. Abbildung 3 gibt einige Losungsbeispiele an. Um eine korrekte Installation zu gewährleisten, müssen die auf der technischen Tabelle angegebenen Abmessungen des Rauchabzugs eingehalten werden;...

  • Página 36: Belüftung Der Installationsräume

    BELÜfTUNg DER INsTALLATIONsRäUME Da diese Heizungsgeräte ihre Verbrennungsluft aus dem Installationsraum erhalten, ist es vERBINDLICH, dass in diesen Raum eine ausreichende Luftmenge zugeführt wird. Im Falle von hermetisch dichten Fenstern und Türen (z.B. nach dem Kriterium der Energieersparnis gebaute Häuser) ist es möglich, dass der Eintritt von Frischluft nicht mehr gesichert ist, was den Zug des Geräts, Ihr Wohlbefinden und Ihre Sicherheit beeinträchtigt.

  • Página 37: Lüftungsverbindung Und - Wartung (Optional)

    LÜfTUNgsvERBINDUNg UND – WARTUNg (OPTIONAL) Die steuereinheit und die Anlage müssen von nach den geltenden vorschriften zugelassenem Personal aufgestellt und verbunden werden. (Siehe KAP. ALLGEMEINE ANWEISUNGEN) ACHTUNg: die steuereinheit und die stromzuführung darf nicht in kontakt mit warmen Teilen werden sein. Unsere Produkts können mit OPTIONAL Gebläse Sätze versehen werden, die dafür geeignet sind, die Wärmeverteilung durch die Lüftung des einzelnen Aufstellungsraumes oder des naheliegenden Raumes zu verbessern (siehe Kap.

  • Página 38: Anfeuerung

    ANfEUERUNg Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Belüftung des Raums gesichert sein. Um das Feuer anzuzünden, wird es empfohlen, kleinen Holzleisten oder andere vermarktete Anfeuerungsmittel anzuwenden.

  • Página 39: Normaler Betrieb

    Schornstein und der Belüftung überprüfen. WICHTIg : Die WARTUNg UND PfLEgE muss ausschließlich bei kalter Ausrüstung ausgeführt werden. Es dürfen ausschließlich Ersatzteile benutzt werden, die ausdrücklich von der La NORDICA s.p.A. genehmigt wurden. Falls nötig, wenden Sie sich an einen unserer spezialisierten Händler.

  • Página 40: Reinigung Des Aschenkastens

    REINIgUNg DEs AsCHENkAsTENs Alle Ausrüstungen haben ein Feuerstellegitter und einen Aschenkasten für die Aschensammlung. Es wird empfohlen, periodisch den Aschenkasten zu entleeren, als auch zu vermeiden, dass er vollkommen voll wird, um das Gitter nicht überzuheizen. Außerdem wird es empfohlen, immer 3-4 cm von Asche in der Feuerstelle zu lassen. vORsICHT: Die von der feuerstelle entfernten Aschen sind in einem Behälter aus feuerfestem Material mit einem dichten Deckel aufzubewahren.

  • Página 41: Garantiebedingungen

    Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. 4. Die Firma La Nordica S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden können.
  • Página 42 Nicht von der Garantie gedeckt sind Eingriffe für die Eichung bzw. Einstellung des Produkts in Bezug auf die Art des Brennstoffs o. ä. Wird das Produkt in einer der von der Firma La Nordica S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos.
  • Página 43 ATTENTION LEs sURfACEs PEUvENT DEvENIR TRÈs CHAUDEs ! UTILIsER TOUJOURs DEs gANTs DE PROTECTION ! Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d’évacuation des fumées et éventuellement la partie antérieure de l’appareil considérablement chaudes. Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis).

  • Página 44: Mises En Garde

    Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. MIsEs EN gARDE Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à...

  • Página 45: Avertissements Généraux

    Son installation doit être réalisée dans les règles de l’art, selon les présentes instructions et les règles de la profession, par du personnel qualifié, qui agit au nom de sociétés aptes à assumer l’entière responsabilité de l’ensemble de l’installation. La société La NORDICA s.p.A. n’est pas responsable du produit modifié sans autorisation et de l’utilisation de pièces de rechange non originales.

  • Página 46: Sécurité Contre Les Incendies

    PARTIES CHAUDES. La société La NORDICA S.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n’est pas responsable du produit modifié sans son autorisation et même pas de l’utilisation de pièces de rechange non originales.

  • Página 47: Protection Des Poutres

    PROTECTION DEs POUTREs Compte tenant du rayonnement du foyer, vous devez faire spécialement attention à la protection des poutres dans le projet de votre cheminée, tenez compte d’un côté de la proximité de la poutre depuis les façades externes du foyer, et de l’autre du rayonnement de la porte en vitre qui normalement est très proche aux poutres mêmes.

  • Página 48: Tété De Cheminee

    Une section trop petite provoque une diminution du tirage. On conseille une hauteur minimale de 4 m. On interdit car ils affectent le bon fonctionnement de l’appareil: fibrociment, acier galvanisé, surfaces internes rugueuses et poreuses. en figure 3 on indique quelques exemples de solution Les sections/longueurs du conduit de fumée indiquées dans le tableau des DONNEEs TECHNIQUEs sont des indications pour une installation correcte.

  • Página 49: Ventilation Et Aération Des Pièces Pour L'installation

    vENTILATION ET AéRATION DEs PIÈCEs POUR L’INsTALLATION Vu que les appareils prennent leur air de combustion de la pièce d’installation, il est OBLIgATOIRE qu’il existe une quantité suffisante d’air dans ce lieu. En cas de fenêtre et portes étanches (ex. Maisons construites avec le critère de l’épargne énergétique) il est possible que l’entrée d’air frais ne soit plus garantie et ceci compromet le tirage de l’appareil, votre bien-être et votre sécurité.

  • Página 50: Connexion Et Entretien (Optionnel)

    CONNExION ET ENTRETIEN (OPTIONNEL) La centrale et l’installation devront être installées et connectées par personnel habilité selon les normes en vigueur (voir chapitre AVERTISSEMENT GÉNÉRAL). ATTENTION: la centrale et le câble d’alimentation ne doit pas entrer en contact avec des parts chaudes. Nos produits sont préparés pour un kit de ventilation OPTIONNEL, approprié...

  • Página 51: Allumage

    ALLUMAgE Il est inévitable qu’au premier allumage, se produise une odeur désagréable (due au séchage des collants d’étanchéité ou des vernis de protection), qui disparaît après une brève utilisation. Il faut cependant assurer une bonne ventilation du milieu ambiant. Pour allumer le feu, nous conseillons d’utiliser du petit bois et du papier ou bien d’autres moyens vendus dans le commerce. Il est INTERDIT d’utiliser toute substance liquide comme par ex.

  • Página 52: Fonctionnement Normal

    IMPORTANT: QUI NE PEUT AvOIR LIEU QU’AvEC L’APPAREIL fROID. Utiliser exclusivement des pièces de rechange expressément autorisées et offertes par La NORDICA s.p.A. . En cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé. L’APPAREIL NE PEUT PAs ÊTRE MODIfIE! NETTOYAgE DE LA vITRE Grâce à...

  • Página 53: Nettoyage Tiroir Des Cendres

    NETTOYAgE TIROIR DEs CENDREs Tous les appareils ont une grille foyer et un tiroir cendre pour la récolte des cendres. Nous vous conseillons de vider périodiquement le tiroir cendre et d’éviter son remplissage total, pour ne pas surchauffer la grille. En outre, nous vous conseillons de laisser toujours 3-4 cm de cendre dans le foyer.

  • Página 54: Conditions De Garantie

    CONDITIONS DE GARANTIE Les produits La Nordica S.p.A. sont garantis, conformément aux directives de la communauté européenne, pour une période de 24 mois à compter de la date d'achat. Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté...
  • Página 55 Les interventions d’étalonnage et/ou de réglage du produit en relation au type de combustible ou autre sont exclues de la garantie. Si le produit est réparé auprès d’un des Centres d’Assistance Technique Agréés indiqués par La Nordica S.p.A. et en cas de remplacement du produit, le transport sera gratuit.
  • Página 56 ATENCIÓN ¡LAs sUPERfICIEs sE PUEDEN CALENTAR MUCHO! ¡sIEMPRE sE DEBEN UsAR gUANTEs DE PROTECCIÓN! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación).

  • Página 57: Advertencias

    Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. ADvERTENCIAs Este manual de instrucciones constituye parte integrante del producto, asegúrese de que acompañe siempre el equipo, incluso en caso de cesión a otro propietario o usuario, o bien al transferirlo a otro lugar.

  • Página 58: Advertencias Generales

    Su instalación debe ser efectuada en conformidad con las prescripciones de estas instrucciones y las reglas de la profesión, por personal cualificado, que representa las empresas que pueden asumirse la responsabilidad total de la instalación. La NORDICA s.p.A. no se responsabiliza de modificaciones del producto efectuadas sin autorización, así como del uso de repuestos no originales.

  • Página 59: Seguridad Antiincendios

    NO sE DAñEN DURANTE EL MOvIMIENTO DEL INsERTO O ENTREN EN CONTACTO CON PARTEs CALIENTEs. A empresa La NORDICA s.p.A. declina quaisquer responsabilidades por danos a bens e/ou pessoas causados pela instalação. Além disso não é responsável por um produto alterado sem prévia autorização e tampouco pela utilização de peças sobressalentes não originais.

  • Página 60: Protecciones De Las Viga

    PROTECCIONEs DE LAs vIgA Teniendo en cuenta la irradiación del hogar, prestar atención especial a la protección de las vigas durante la fase de diseño de la chimenea, en particular tener en cuenta por un lado la cercanía de la viga a las caras externas del hogar, y por el otro la irradiación de la puerta de cristal que habitualmente se encuentra muy cerca de las vigas mismas.

  • Página 61: Sombrerete

    Una sección demasiado pequeña provoca una disminución del tiro. Se aconseja una altura mínima de 4 m. Están prohibidas y por tanto perjudican el correcto funcionamiento del aparato: fibrocemento, acero galvanizado, superficies internas ásperas figura 3se muestran algunos ejemplos de solución. y porosas.

  • Página 62: Ventilación Y Aireación De Los Locales De Instalación

    vENTILACIÓN Y AIREACIÓN DE LOs LOCALEs DE INsTALACIÓN Considerando que el producto toma el aire de combustión del local donde han sido instaladas, es OBLIgATORIO que en el lugar mismo entre una cantidad de aire suficiente. En el caso de ventanas y puertas herméticas (por ejemplo: casas construidas siguiendo el criterio de ahorro energético), es posible que el ingreso de aire fresco no esté...

  • Página 63: Conexión Y Mantenimiento Ventilación (Opcional)

    CONExIÓN Y MANTENIMIENTO vENTILACIÓN (OPCIONAL) La centralita y la instalación deben ser instaladas y conectadas por personal cualificado según las normas vigentes ( Ver Capítulo ADVERTENCIAS GENERALES). ATENCIÓN la centralita y el cable de alimentación NO debe entrar en contacto con partes calientes. En nuestros productos se pueden ser instalar kits de ventilación OPCIONAL adecuados para mejorar la distribución del calor ventilando solamente el ambiente de instalación o el local adyacente (Ver Capítulo TOMA DE AIRE EXTERIOR).

  • Página 64: Encendido

    ENCENDIDO Durante el primer encendido es inevitable que se produzca un olor desagradable (debido al secado de las colas presentes en la junta o a las pinturas de protección), que desaparece tras una breve utilización. De todas maneras debe garantizarse una ventilación del ambiente adecuada.

  • Página 65: Funcionamiento Normal

    IMPORTANTE: EL DEBE sER EfECTUADA ExCLUsIvAMENTE CON EL APARATO fRÍO. Se pueden utilizar exclusivamente piezas de repuesto autorizadas y entregadas por La NORDICA s.p.A. . En caso de necesidad diríjase a su revendedor especializado. ¡EL APARATO NO sE DEBE MODIfICAR! LIMPIEZA DEL CRIsTAL Una específica entrada de aire secundario reduce la formación de sedimento de suciedad en el cristal de la puerta.

  • Página 66: Limpieza Del Cenicero

    LIMPIEZA DEL CENICERO Todos los aparatos tienen una rejilla de hogar y un cenicero para la recogida de la ceniza. Le aconsejamos vaciar periódicamente el cenicero y evitar el llenado total del mismo para no sobrecalentar la rejilla. Además le aconsejamos dejar siempre 3-4 cm de ceniza en el hogar.

  • Página 67: Condiciones De Garantía

    CONDICIONES DE GARANTÍA Los productos La Nordica S.p.A. están garantizados, en el marco de la Comunidad Europea, durante un periodo de 24 meses desde la fecha de compra. La compra debe acreditarse mediante un documento fiscalmente válido emitido por el distribuidor (recibo, factura o albarán de transporte) que identifique el producto adquirido y la fecha de compra o entrega del mismo.
  • Página 68 Si el producto fuese reparado en uno de los Centros de Asistencia Técnica Autorizados indicados por La Nordica S.p.A. y en caso de sustitución del producto, el transporte será gratuito. En los casos en los que el técnico fuera capaz de reparar el producto en el domicilio del usuario y este último se negara a ello, el transporte al laboratorio y la devolución estarán a su cargo.
  • Página 69 Protezione del pavimento con materiale incombustibile Figura 1 Protection of the floor with incombustible material Picture 1 Schutzfußboden aus feuerhemmendem Material Protection du sol à l’aide de matériel ignifuge Abbildung 1 Protección del suelo con material incombustible Pavimentazione materiale combustibile Figure 1 Flooring in combustible material Fußboden aus entzündbarem Material...
  • Página 70 Rappresentazione di canna fumaria corretta con sportello Pисунок 4 Figura 4 a tenuta per la raccolta e lo scarico dei materiali solidi incombusti. Picture 4 Representation of a correct flue with air-tight door for the Silka 4 collection and discharge of solid unburnt materials. Abbildung 4 Darstellung eines richtigen Schornsteinrohres mit dichter Tür für die Sammlung und Entleerung von ungebrannten...
  • Página 71 >A 10 m Figura 6 Pисунок 6 Picture 6 Silka 6 Abbildung 6 Figure 6 H min. α Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l’ostacolo. Il comignolo deve oltrepassare il colmo del tetto almeno di 1 m.
  • Página 72 Figura 7 Pисунок 7 Isolante / Insulating material / Isolator / Isolante / Aislamiento Picture 7 Sigillare / Seal / Versiegeln / Sceller / Sellar Silka 7 Rivestimento isolante provvisto di foglio di alluminio esterno / Abbildung 7 Insulating coating with external aluminum sheet / Isolierverkleidung mit Außenaluminiumblatt / Revêtement isolant avec feuille d’aluminium Figure 7 externe / Revestimiento aislante provisto de hoja de aluminio exterior...
  • Página 73 Figura 8 Picture 8 Abbildung 8 Figure 8 Silka 8 Figura 9 Picture 9 MODULO DI ACCENSIONE Abbildung 9 FIRE STARTER MODULE ANFEUERMODUL Figure 9 MODE D’ALLUMAGE MÓDULO DE ENCENDIDO Silka 9 1A - Off 2A - On Figura 10 Picture 10 Abbildung 10 Figure 10...
  • Página 74 Figura 11 Picture 11 DEFLETTORE FUMO Abbildung 11 THE SMOKE DEFLECTOR RAUCHUMLENKPLATTE Figure 11 DEFLECTEUR FUMEES DEFLECTOR DE HUMOS Silka 11 Ø 120 mm...

  • Página 75: Dati Tecnici

    DATI TECNICI. TECHNICAL DATA sHEET. TECHNIsCHE PROTOkOLLE. fICHA TéCNICA. fICHE TECHNIQUE. INsERTO CRYsTAL 3 LATI Riferimenti Normative Normative documents EN 13229 Normensetzende Dokumente Documents Normatifs Documentos normativos Potenza termica nominale (kW) Rated thermal power (kW) Nennwärmeleistung (kW) Puissance thermique nominale (kW) Potencia térmica nominal (kW) Consumo orario (kg/h) Hourly consumption (kg/h)
  • Página 76 INsERTO CRYsTAL 3 LATI Aria TERZIARIA regolabile PRETARATA Adjustable TERTIARY Air PRE-ADJUSTED Einstellbare TERTIÄRLUFT VORAUSTARIERTE Air TERTIAIRE réglable PRÉ CALIBRE Aire SECUNDARIO regulable PRERREGULADO Certificazione 15a B-VG Certification Zertifizierung Certification Certificación Peso approssimativo (kg) Approximate weight (kg) Annährendes Gewicht (kg) Poids approximatif (kg) Peso aproximado (kg) Misure esterne (mm):...

  • Página 77: Dimensioni

    DIMENsIONI. DIMENsIONs sHEETs. MAssE. DIMENsIONs. DIMENsIONEs. INSERTO CRySTAL 3 LATI...
  • Página 80 La NORDICA s.p.A. Via Summano, 104 36030 - MONTECCHIO PRECALCINO (VI) - ITALY   +39.0445.804000 -  +39.0445.804040 -  info@lanordica.com - www.lanordica-extraflame.com MADE ITALY design & production PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO CONTATTARE IL PROPRIO RIVENDITORE O CONSULTARE IL SITO WWW.LANORDICA-EXTRAFLAME.COM...
