Baxi CPA – BTH Serie Instrucciones De Instalación, Montaje Y Funcionamiento Para El Instalador página 11

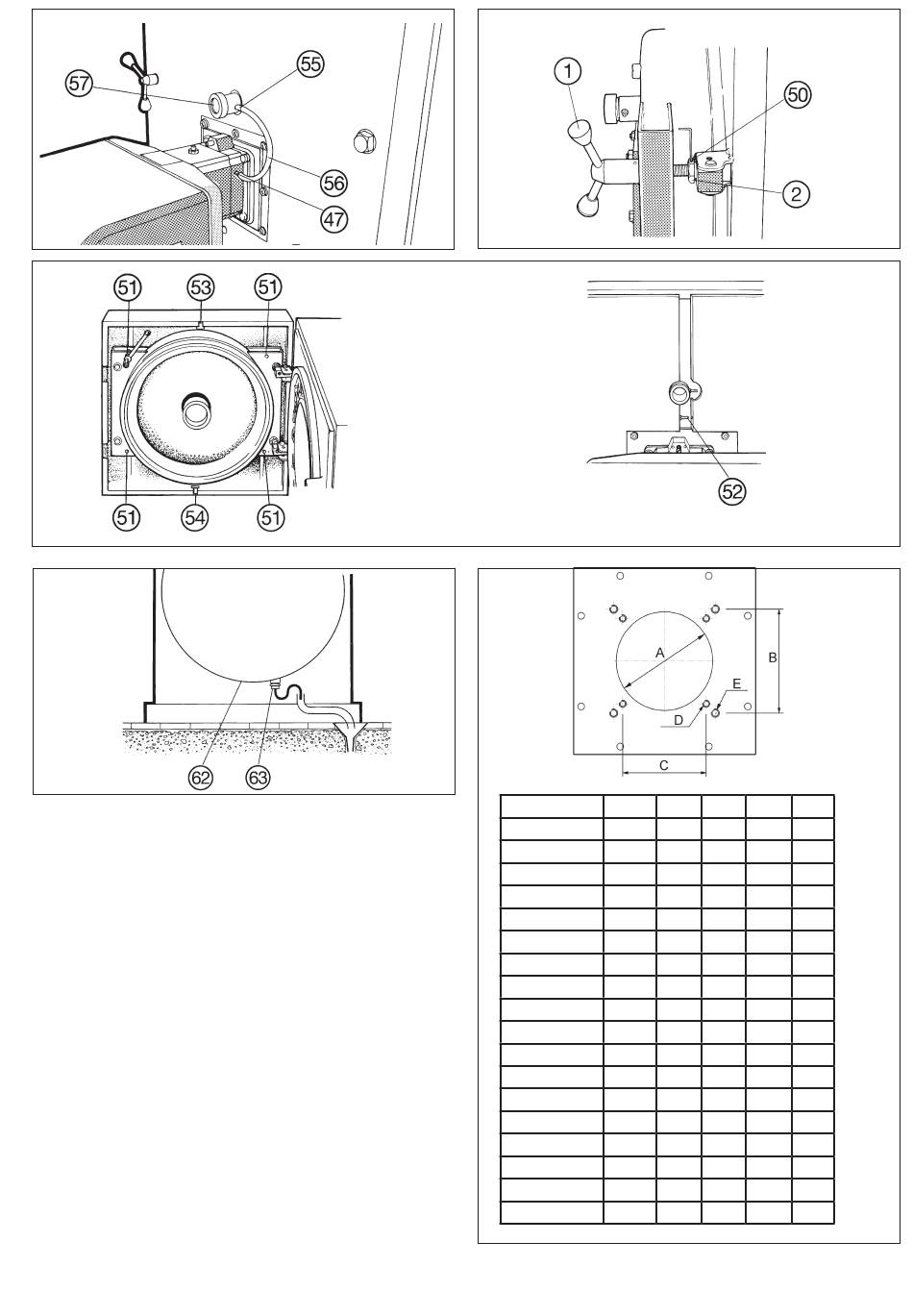

Fig. 24
Fig. 26
Fig. 27
Fig. 25
Fig. 28
Modelo CPA ØA
55-BTH 135
70-BTH 135
100-BTH 135
130-BTH 135
170-BTH 135
220-BTH 155
270-BTH 155
320-BTH 155
380-BTH 185
460-BTH 185
540-BTH 185
640-BTH 185
750-BTH 195
900-BTH 195
1100-BTH 195
1300-BTH 230
1500-BTH 230
1750-BTH 230
B C D E
138 116 M8 M8
138 116 M8 M8
138 116 M8 M8
138 116 M8 M8
138 116 M8 M8
158 130 M8 M10
158 130 M8 M10
158 130 M8 M10
195 160 M10 M12
195 160 M10 M12
195 160 M10 M12
195 160 M10 M12
230 - - M12
230 - - M12
230 - - M12
255 210 M12 M16
255 210 M12 M16
255 210 M12 M16
11
