ENSAMBLAJE DEL
MANGO / ENCHUFE
Desmontaje
1. Se deben realizar los siguientes procedimientos antes
de quitar el mango:
• Desmontaje del tambor
• Desmontaje del cable de bajo voltaje
• Desmontaje de la manguera de fluido / aire
2. Quite la junta del mango; si ya no fue retirada con el tambor.
3. Quite la válvula de ajuste de aire de abanico, tire de la cubierta
posterior en línea recta.
2
1

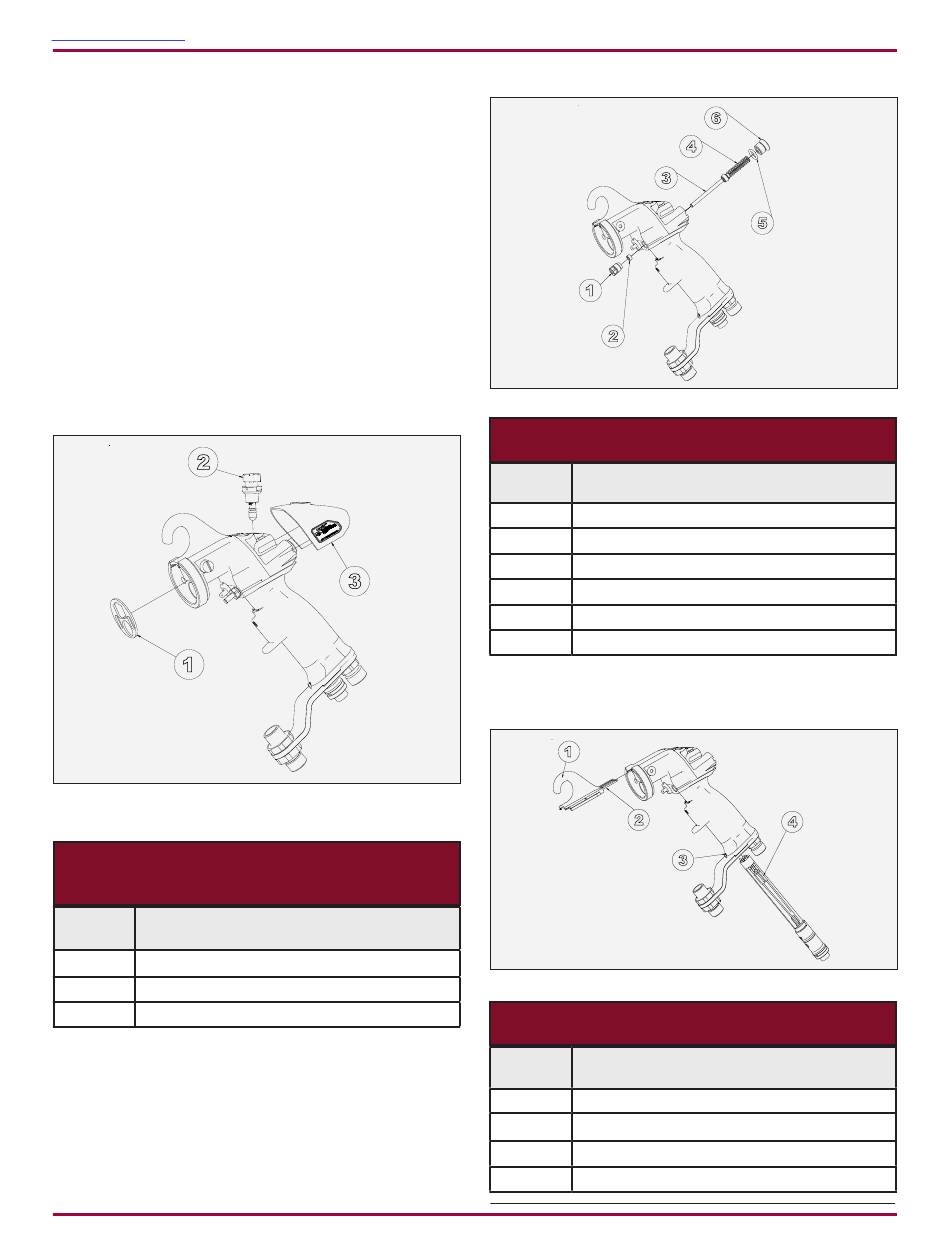

Imagen 31: Desmontaje de la válvula de aire
y de la cubierta posterior
DESMONTAJE DE LA VÁLVULA DE AIRE Y
DE LA CUBIERTA POSTERIOR
N.° de
artículo
1 Junta del tambor
2 Válvula de ajuste del aire de abanico
3 Tapa trasera
4. Quite la tapa de retención de la válvula de aire y el anillo en
O. Quite el resorte de retorno de la válvula de aire. Desde la
parte delantera del aplicador, empuje la válvula de aire hacia
afuera por la parte posterior del aplicador. Quite la tuerca
de retención y el sello de la válvula de aire de la base del
aplicador.
AH-16-01.16 (8/2017)
3
Descripción
1
2
Imagen 32: Desmontaje de la válvula de aire
DESMONTAJE DE LA VÁLVULA DE AIRE
N.° de
artículo
1 Tuerca de retención de la válvula de aire
2 Sello (abertura hacia la parte trasera del aplicador)
3 Válvula de aire
4 Resorte de retorno de la válvula de aire
5 Anillo en O a prueba de solvente
6 Tapa de retención de la válvula de aire
5. Quite el gancho y la junta del gancho. Afloje el tornillo de
fijación del ensamblaje del enchufe y tire del ensamblaje del
enchufe en línea recta hacia afuera del aplicador.
1
Imagen 33: Desmontaje del ensamblaje del gancho y el enchufe
DESMONTAJE DEL ENSAMBLAJE
DEL GANCHO Y EL ENCHUFE
N.° de
artículo
1 Gancho
2 Junta del gancho
3 Tornillo de fijación del ensamblaje del enchufe (flojo)
4 Ensamblaje del enchufe (tire hacia afuera)
51 / 81
MANTENIMIENTO
6
4
3
5
Descripción
2
4
3
Descripción
