Patrón de los Condición
indicadores de
estado de la unidad
(sólo RAID)
segundos y se apaga
durante seis
segundos.
Características e indicadores del panel posterior

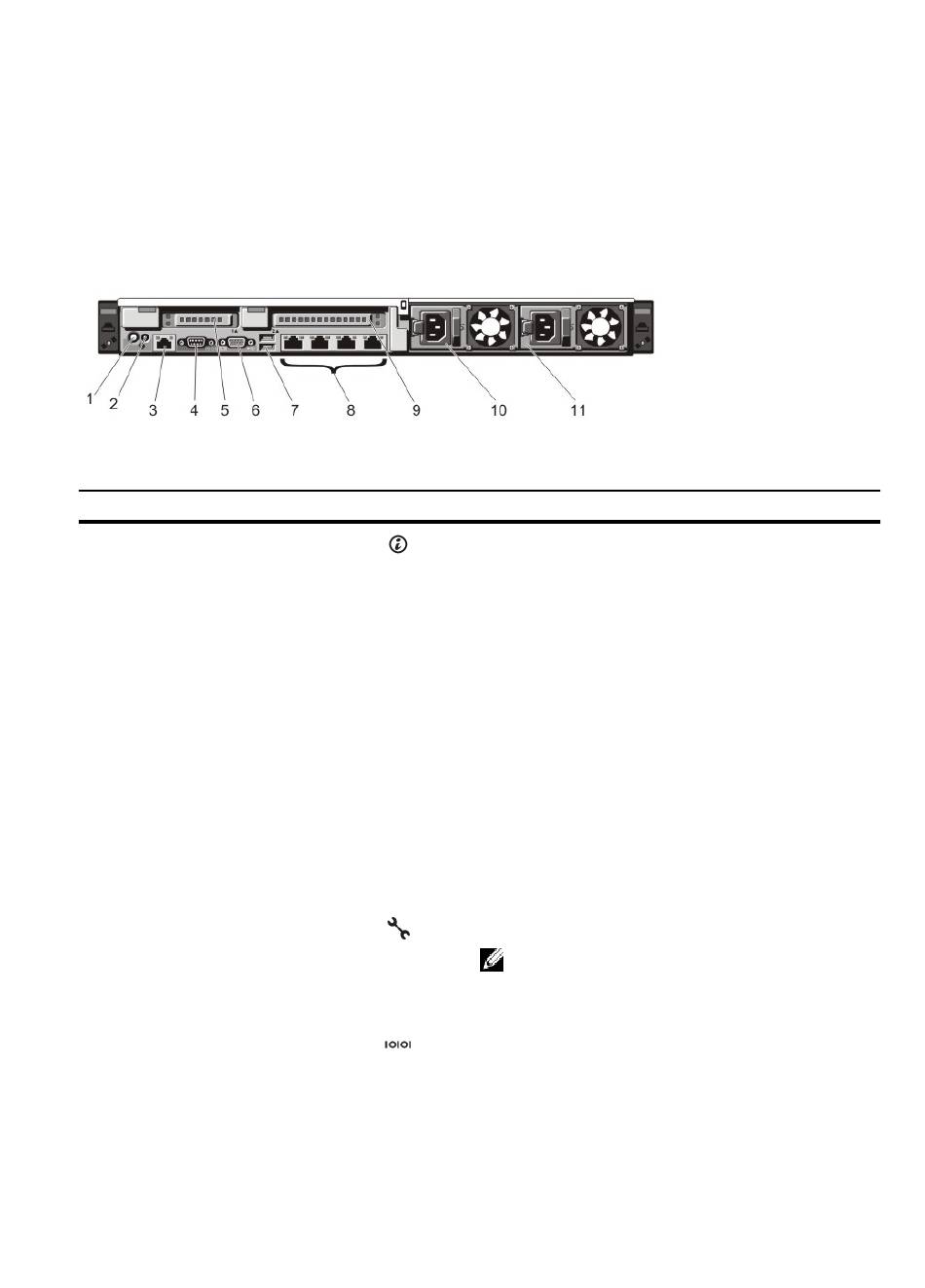

Ilustración 5. Características e indicadores del panel posterior: sistema de 8 unidades de disco duro (2 tarjetas de expansión
PCIe)
Elemento Indicador, botón o conector Icono
1 Botón de identificación del
sistema
2 Conector de identificación
del sistema
3 Puerto iDRAC7 Enterprise
4 Conector serie
5 Ranura de tarjeta de
expansión PCIe (tarjeta
vertical 2)
16
Descripción
Los botones de identificación de los paneles frontal y
posterior se pueden utilizar para localizar un sistema
particular dentro de un bastidor. Cuando se presiona uno
de esos botones, el panel LCD de la parte frontal y el
indicador de estado del sistema de la parte posterior
parpadean hasta que uno de los botones se vuelva a
presionar.
Presione para activar y desactivar el Id. del sistema. Si el
sistema se detiene durante la POST, mantenga presionado
el botón de Id. del sistema durante más de cinco
segundos para abrir el modo de progreso del BIOS.
Para restablecer iDRAC (si no se ha deshabilitado en la
configuración de F2 para iDRAC), manténgalo presionado
durante más de 15 segundos.
Permite conectar el ensamblaje del indicador de estado
de sistema opcional a través del brazo de administración
de cable opcional.
Puerto de administración dedicado.
NOTA: El puerto solo está disponible para su uso si la
licencia de iDRAC7 Enterprise está instalada en el
sistema.
Permite conectar un dispositivo serie al sistema.
Le permite conectarse a una tarjeta de expansión PCIe.
