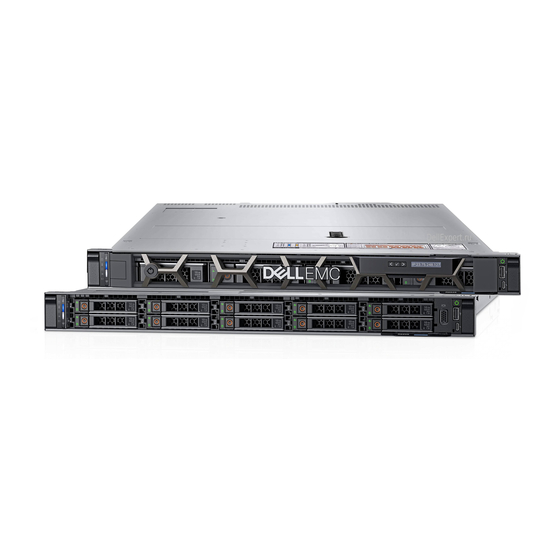

Dell EMC PowerEdge R6525
Manual de instalación y servicio
Modelo reglamentario: E67S
Tipo reglamentario: E67S001
March 2021
Rev. A05

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell EMC PowerEdge R6525

Resumen de contenidos para Dell EMC PowerEdge R6525

  • Página 1 Dell EMC PowerEdge R6525 Manual de instalación y servicio Modelo reglamentario: E67S Tipo reglamentario: E67S001 March 2021 Rev. A05...
  • Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2019 - 2020 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus...

  • Página 3: Tabla De Contenido

    Tabla de contenido Capítulo 1: Acerca de este documento....................7 Capítulo 2: Descripción general del Sistema..................8 Vista frontal del sistema................................8 Vista del panel de control izquierdo..........................11 Vista del panel de control derecho..........................12 Vista posterior del sistema..............................13 Interior del sistema................................17 Localización del código de servicio rápido y la etiqueta de servicio................17 Etiqueta de información del sistema..........................
  • Página 4 Extracción del panel de control derecho........................45 Instalación del panel de control derecho........................46 Extracción del panel de control izquierdo........................46 Instalación del panel de control izquierdo........................47 módulo VGA..................................48 Extracción del módulo VGA............................48 Instalación del módulo VGA............................49 Cubierta para flujo de aire..............................51 Extracción de la cubierta para flujo de aire.........................
  • Página 5 Puerto serie COM opcional..............................117 Extracción del puerto serie COM..........................117 Instalación del puerto serie COM..........................118 Módulo IDSDM opcional..............................119 Extracción del módulo IDSDM.............................119 Instalación del módulo IDSDM.............................119 Tarjeta microSD..................................120 Extracción de la tarjeta MicroSD..........................120 Instalación de la tarjeta MicroSD..........................121 Módulo M.2 SSD................................122 Extracción del módulo de SSD M.2...........................
  • Página 6 Capítulo 8: Obtención de ayuda..................... 171 Información de servicio de reciclaje o final del ciclo de vida..................171 Cómo ponerse en contacto con Dell..........................171 Acceso a la información del sistema mediante QRL.......................171 Quick Resource Locator for PowerEdge R6525 sistema..................172 Obtención de asistencia automatizada con SupportAssist...................172...

  • Página 7: Capítulo 1: Acerca De Este Documento

    Acerca de este documento En este documento, se proporciona una descripción general del sistema, información sobre la instalación y el reemplazo de componentes, especificaciones técnicas, herramientas de diagnóstico y reglas que se deben seguir durante la instalación de ciertos componentes. Acerca de este documento...

  • Página 8: Capítulo 2: Descripción General Del Sistema

    SSD PCIe NVMe Express Flash de Dell en https://www.dell.com/support Navegar todos los productos > Infraestructura de centro de datos > Controladoras y adaptadores de almacenamiento > SSD PCIe NVMe Express Flash de Dell PowerEdge > Documentación > Manuales y documentos. NOTA: Todas las instancias de NVMe, SSD PCIe, unidades SATA y SAS se mencionan como unidades en este documento, a menos que se indique lo contrario.
  • Página 9 Para obtener más información, consulte Guía del usuario de iDRAC disponible en https://www.dell.com/idracmanuals Puerto VGA Permite conectar un dispositivo de visualización al sistema. Para obtener más información, consulte la sección www.dell.com/...

  • Página 10: Descripción

    Puertos, paneles y Icono Descripción ranuras Para obtener más información, consulte Guía del usuario de iDRAC disponible en https://www.dell.com/idracmanuals Unidad (8) Permite instalar unidades compatibles en el sistema. Para obtener información sobre unidades, consulte la sección www.dell.com/ poweredgemanuals. Panel de control derecho Contiene el botón de encendido, el puerto USB, el micropuerto de...

  • Página 11: Vista Del Panel De Control Izquierdo

    Para obtener información sobre los puertos, consulte la sección www.dell.com/poweredgemanuals. Vista del panel de control izquierdo Ilustración 4. Panel de control izquierdo sin indicador opcional de iDRAC Quick Sync 2 Ilustración 5.

  • Página 12: Vista Del Panel De Control Derecho

    Puede acceder al inventario del sistema, a los registros del sistema o de Dell Lifecycle Controller y al estado del sistema, y también configurar iDRAC, el BIOS y los parámetros de redes.

  • Página 13: Vista Posterior Del Sistema

    0,91 metros (3 pies). La calidad del cable podría afectar el rendimiento. NOTA: Para obtener información sobre los puertos, consulte la sección www.dell.com/poweredgemanuals. Vista posterior del sistema Ilustración 7. Vista posterior del sistema de unidades de 10 x 2,5 pulgadas Tabla 6.
  • Página 14 PCI Express. Para obtener más PCIe (ranura 1) información sobre las tarjetas de expansión soportadas en el sistema, consulte la sección www.dell.com/poweredgemanuals. Soporte vertical para El soporte vertical para tarjetas de expansión permite tarjetas de expansión de conectar tarjetas de expansión PCI Express.
  • Página 15 Descripción ranuras Fuente de alimentación Para obtener información sobre las configuraciones de la PSU, (PSU 1) consulte la sección www.dell.com/poweredgemanuals. Módulo de unidad posterior Permite instalar unidades compatibles en el sistema. Para obtener información sobre unidades, consulte la sección www.dell.com/poweredgemanuals.
  • Página 16 Los puertos de NIC están integrados en la tarjeta LOM conectada a la tarjeta madre del sistema. Tarjeta BOSS S2 (opcional) N/A Esta ranura soporta el módulo de BOSS S2 Para obtener información sobre los puertos, consulte la sección www.dell.com/poweredgemanuals. Descripción general del Sistema...

  • Página 17: Interior Del Sistema

    Interior del sistema Ilustración 10. Interior del sistema 1. Backplane de unidad 2. Módulo de PERC frontal de montaje posterior 3. Módulo de ventilador doble (4) 4. Tarjeta madre 5. Conector de DIMM de memoria para el procesador 2 (B1) 6.

  • Página 18: Etiqueta De Información Del Sistema

    La minietiqueta de servicio empresarial (MEST) se encuentra en la parte posterior del sistema e incluye la etiqueta de servicio (ST), el código de servicio rápido (Exp Svc Code) y la fecha de fabricación (Mfg. Date). Dell EMC utiliza el Exp Svc Code para dirigir las llamadas de soporte al personal adecuado.
  • Página 19 Ilustración 12. Información de servicio Descripción general del Sistema...

  • Página 20: Matriz De Compatibilidad Del Rack Y Dimensionamiento De Rieles

    Matriz de compatibilidad del rack y dimensionamiento de rieles Para obtener información específica sobre las soluciones de rieles compatibles con el sistema, consulte la Matriz de compatibilidad del rack y dimensionamiento de rieles de sistemas Dell EMC Enterprise, disponible en https://i.dell.com/sites/csdocuments/ Business_solutions_engineering-Docs_Documents/en/rail-rack-matrix.pdf.
  • Página 21 El documento proporciona la información que aparece a continuación: ● Detalles específicos sobre los tipos de rieles y sus funcionalidades ● Rangos de ajuste de rieles para diversos tipos de bridas de montaje en rack ● Profundidad del riel con y sin accesorios de manejo de cables ●...

  • Página 22: Capítulo 3: Instalación Y Configuración Inicial Del Sistema

    Instalación y configuración inicial del sistema En esta sección, se describen las tareas para la configuración inicial del sistema de Dell EMC. En las secciones, se proporcionan pasos generales que debe completar para configurar el sistema y guías de referencia para obtener información detallada.

  • Página 23: Opciones Para Iniciar Sesión En Idrac

    Asegúrese de cambiar el nombre de usuario y la contraseña predeterminados después de configurar la dirección IP de iDRAC. Para obtener más información sobre el inicio de sesión en iDRAC y las licencias de iDRAC, consulte la Guía del usuario de Integrated Dell Remote Access Controller en at www.dell.com/idracmanuals.

  • Página 24: Recursos Para Instalar El Sistema Operativo

    Guía del usuario de Integrated Dell Remote Access Controller en https://www.dell.com/idracmanuals o, para la Guía del usuario de Integrated Dell Remote Access Controller específica del sistema, vaya a la página sistemahttps://www.dell.com/poweredgemanuals > Compatibilidad con productos > Manuales y documentos.

  • Página 25: Opciones Para Descargar E Instalar Los Controladores Del Sistema Operativo

    Asegúrese de borrar la caché del navegador web antes de descargar los controladores y el firmware. Pasos 1. Vaya a www.dell.com/support/drivers. 2. Introduzca la etiqueta de servicio del sistema en el campo Ingrese una etiqueta de servicio de Dell, una ID de producto de Dell EMC o un modelo y presione Entrar. NOTA: Si no tiene la etiqueta de servicio, seleccione Detectar PC para detectar automáticamente la etiqueta de servicio o haga...

  • Página 26: Capítulo 4: Instalación Y Extracción De Componentes Del Sistema

    Instalación y extracción de componentes del sistema Temas: • Instrucciones de seguridad • Antes de trabajar en el interior de su equipo • Después de trabajar en el interior del sistema • Herramientas recomendadas • Enrutamiento de cables • Tarjeta RIO •...

  • Página 27: Antes De Trabajar En El Interior De Su Equipo

    Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto.

  • Página 28: Enrutamiento De Cables

    ● Punta trazadora de plástico ● Destornillador de punta plana de 1/4 de pulgada ● Muñequera de conexión a tierra conectada a tierra ● Estera protegida contra descargas electrostáticas Necesita las siguientes herramientas para montar los cables para una unidad de fuente de alimentación de CC. ●...
  • Página 29 Ilustración 16. SAS de 4 x 3,5 pulgadas con doble procesador y módulo de PERC frontal Ilustración 17. SATA de 4 x 3,5 pulgadas sin módulo de PERC Instalación y extracción de componentes del sistema...
  • Página 30 Ilustración 18. SAS de 8 x 2,5 pulgadas con módulo de PERC frontal Ilustración 19. SAS de 4 x 3,5 pulgadas con unidades posteriores SAS de 2 x 2,5 pulgadas Instalación y extracción de componentes del sistema...
  • Página 31 Ilustración 20. SAS de 4 x 3,5 pulgadas con NVMe posterior de 2 x 2,5 pulgadas Ilustración 21. SAS de 10 x 2,5 pulgadas con unidades posteriores SAS de 2 x 2,5 pulgadas Instalación y extracción de componentes del sistema...
  • Página 32 Ilustración 22. SAS/XGMI de 10 x 2,5 pulgadas Ilustración 23. Backplane universal de 10 x 2,5 pulgadas Instalación y extracción de componentes del sistema...
  • Página 33 Ilustración 24. Backplane NVMe de 10 x 2,5 pulgadas (modo 48) Ilustración 25. NVMe de 10 X 2,5 pulgadas (modo 64) Instalación y extracción de componentes del sistema...
  • Página 34 Ilustración 26. SAS de 10 X 2,5 pulgadas con unidad posterior SAS de 2 x 2,5 pulgadas Ilustración 27. SAS de 10 x 2,5 pulgadas con unidad NVMe de 2 x 2,5 pulgadas Instalación y extracción de componentes del sistema...

  • Página 35: Tarjeta Rio

    Ilustración 28. RAID NVMe de 8 x 2,5 pulgadas Tarjeta RIO Extracción de la tarjeta posterior de entrada y salida (RIO) Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 36: Instalación De La Tarjeta Rio

    Ilustración 29. Extracción de la tarjeta RIO Siguientes pasos Reemplace la tarjeta RIO. Instalación de la tarjeta RIO Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 37: Gancho Del Tubo

    Ilustración 30. Instalación de la tarjeta RIO Siguientes pasos Instale la tarjeta madre. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Gancho del tubo Extracción del gancho de tubo Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 38: Instalación Del Gancho De Tubo

    Ilustración 31. Extracción del gancho de tubo Siguientes pasos Vuelva a colocar el gancho de tubo. Instalación del gancho de tubo Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 39: Bisel Frontal Opcional

    Ilustración 32. Instalación del gancho de tubo Siguientes pasos Instale la cubierta del sistema. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Bisel frontal opcional Extracción del bisel frontal Los procedimientos para quitar el bisel frontal con y sin panel LCD son los mismos. Requisitos previos 1.

  • Página 40: Instalación Del Bisel Frontal

    Ilustración 33. Extracción del bisel frontal Siguientes pasos Reemplace el bisel frontal. Instalación del bisel frontal Los procedimientos para instalar el bisel frontal con y sin panel LCD son los mismos. Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 41: Cubierta Del Sistema

    Ilustración 34. Instalación del bisel frontal Cubierta del sistema Extracción de la cubierta del sistema Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Apague el sistema y todos los periféricos conectados. 3. Desconecte el sistema de la toma de corriente y los periféricos. Pasos 1.

  • Página 42: Instalación De La Cubierta Del Sistema

    Ilustración 35. Extracción de la cubierta del sistema Siguientes pasos Reemplace la cubierta del sistema. Instalación de la cubierta del sistema Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 43: Cubierta Del Backplane De Unidad

    Ilustración 36. Instalación de la cubierta del sistema Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Cubierta del backplane de unidad Extracción de la cubierta del backplane de unidad Requisitos previos 1.

  • Página 44: Instalación De La Cubierta Del Backplane De Unidad

    Ilustración 37. Extracción de la cubierta del backplane de unidad Siguientes pasos Reemplace la cubierta del backplane de la unidad. Instalación de la cubierta del backplane de unidad Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 45: Panel De Control

    Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Panel de control Extracción del panel de control derecho Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 46: Instalación Del Panel De Control Derecho

    Instalación del panel de control derecho Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo. Pasos 1. Alinee y deslice el panel de control derecho en la ranura del sistema. 2.

  • Página 47: Instalación Del Panel De Control Izquierdo

    Quite la cubierta para flujo de aire, si está instalada. Pasos 1. Desconecte el cable del panel de control del conector en la tarjeta madre del sistema. 2. Levante el pestillo para soltar el cable del panel de control y deslice el cable para quitarlo del clip. NOTA: Observe el enrutamiento del cable a medida que lo retire del sistema.

  • Página 48: Módulo Vga

    4. Mediante un destornillador Phillips n.º 1, ajuste los tornillos para fijar el panel de control izquierdo al sistema. Ilustración 42. Instalación del panel de control izquierdo Siguientes pasos Instale la cubierta del backplane de unidad. Instale la cubierta para flujo de aire, si se quitó.

  • Página 49: Instalación Del Módulo Vga

    NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia. Ilustración 43. Extracción del módulo VGA Siguientes pasos Reemplace el módulo de VGA. Instalación del módulo VGA Requisitos previos 1.
  • Página 50 Ilustración 44. Instalación del módulo VGA Siguientes pasos 1. Pase el cable de VGA, cierre el pestillo del cable y conecte el cable de VGA al conector en la tarjeta madre del sistema. 2. Coloque y conecte el cable del panel de control derecho. Instale la cubierta para flujo de aire, si se quitó.

  • Página 51: Cubierta Para Flujo De Aire

    Cubierta para flujo de aire Extracción de la cubierta para flujo de aire Requisitos previos PRECAUCIÓN: Nunca utilice el sistema cuando no esté presente la funda de enfriamiento. El sistema puede sobrecalentarse rápidamente, lo que da como resultado el apagado del sistema y la pérdida de datos. 1.

  • Página 52: Instalación De La Cubierta Para Flujo De Aire

    Ilustración 46. Extracción de la cubierta para flujo de aire del módulo de unidad posterior Siguientes pasos Reemplace la cubierta para flujo de aire. Instalación de la cubierta para flujo de aire Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 53 Ilustración 47. Instalación de la cubierta para flujo de aire 3. Para la cubierta para flujo de aire en el módulo de la unidad posterior, baje la cubierta para flujo de aire hacia el módulo de la unidad posterior hasta que quede firmemente asentada. Ilustración 48.

  • Página 54: Ventilador De Enfriamiento

    Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Ventilador de enfriamiento Extracción de un módulo de ventilador de enfriamiento Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 55: Unidades

    Pasos 1. Alinee y coloque el conector del módulo del ventilador horizontalmente en el conector de la tarjeta madre del sistema. NOTA: Los procedimientos para instalar módulos de ventilador estándares de alto rendimiento (nivel Silver) o alto rendimiento (nivel Gold) son los mismos. 2.

  • Página 56: Instalación De Una Unidad De Relleno

    Ilustración 51. Extracción de una unidad de relleno Siguientes pasos Instale una unidad reemplace la unidad de relleno. Instalación de una unidad de relleno Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Quite el bisel frontal, si está...

  • Página 57: Instalación Del Portaunidades

    PRECAUCIÓN: Antes de intentar quitar o instalar una unidad cuando el sistema está en funcionamiento, consulte la documentación de la tarjeta controladora de almacenamiento para asegurarse de que el adaptador de host esté configurado correctamente y sea compatible con la extracción e inserción de unidades. PRECAUCIÓN: Para prevenir la pérdida de datos, asegúrese de que el sistema operativo sea compatible con la instalación de unidades.

  • Página 58: Extracción De Una Unidad Del Portaunidades

    NOTA: Asegúrese de que el asa de liberación del portaunidades se encuentre en posición abierta antes de insertar el portaunidades en la ranura. 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Quite el bisel frontal, si está instalado. 3.

  • Página 59: Instalación De La Unidad En El Portaunidades

    2. Levante la unidad para quitarla del portaunidades. Ilustración 55. Extracción de una unidad del portaunidades Siguientes pasos Instale la unidad en el portaunidades. Instalación de la unidad en el portaunidades Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 60: Backplane De Unidad

    Ilustración 56. Instalación de una unidad en el portaunidades Siguientes pasos Instale el portaunidades. Instale el bisel frontal, si se quitó. Backplane de unidad Backplane de unidad Según la configuración del sistema, los backplane de unidad compatibles se enumeran a continuación: Tabla 13.

  • Página 61: Extracción Del Backplane De La Unidad

    Ilustración 57. Backplane de unidad de 4 x 3.5 pulgadas 1. BP_PWR_1 (cable de señales y alimentación del backplane a la tarjeta madre del sistema) Ilustración 58. Backplane de unidad de 8 x 2.5 pulgadas 1. BP_PWR_1 (cable de señales y alimentación del backplane a la tarjeta madre del sistema) Ilustración 59.

  • Página 62: Instalación Del Backplane De La Unidad

    Pasos 1. Afloje el tornillo cautivo del pestillo guía del cable y levante el pestillo para quitar los cables. 2. Desconecte el cable del backplane de la unidad del conector en la tarjeta madre del sistema. 3. Presione las lengüetas de seguridad azules para desenganchar el backplane de la unidad de los ganchos del sistema. 4.
  • Página 63 NOTA: Para evitar daños en el backplane, asegúrese de mover los cables del panel de control de los ganchos de enrutamiento antes de quitar el backplane. NOTA: Coloque el cable correctamente a fin de evitar que quede pinzado o doblado. Pasos 1.

  • Página 64: Módulo De Unidad Posterior

    Módulo de unidad posterior Extracción del módulo de unidad posterior Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 65: Instalación Del Módulo De Unidad Posterior

    Ilustración 63. Extracción del módulo de unidad posterior de enfriamiento con líquido Siguientes pasos Reemplace el módulo de unidad posterior. Instalación del módulo de unidad posterior Requisitos previos 1. Siga las pautas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 66 Ilustración 64. Instalación del módulo de unidad posterior Ilustración 65. Instalación del módulo de unidad posterior de enfriamiento con líquido Instalación y extracción de componentes del sistema...

  • Página 67: Módulo De Perc Frontal

    Siguientes pasos Instale el soporte vertical para tarjetas de expansión 3, si se quitó. 2. Conecte todos los cables al módulo de unidad posterior. Instale las unidades posteriores. Instale la cubierta para flujo de aire. 5. Siga el procedimiento que se describe en Después de trabajar en el interior del sistema. Módulo de PERC frontal Extracción del módulo de PERC frontal de montaje frontal Requisitos previos...

  • Página 68: Instalación Del Módulo De Perc Frontal De Montaje Frontal

    Ilustración 66. Extracción del módulo de PERC frontal de montaje frontal Siguientes pasos Reemplace el módulo de PERC frontal de montaje frontal. Instalación del módulo de PERC frontal de montaje frontal Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 69: Extracción Del Módulo De Perc Frontal De Montaje Posterior

    Ilustración 67. Instalación del módulo de PERC frontal de montaje frontal Siguientes pasos 1. Vuelva a conectar todos los cables necesarios. Instale la cubierta para flujo de aire, si se quitó. Instale la cubierta del backplane de unidad. 4. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 70: Instalación Del Módulo De Perc Frontal De Montaje Posterior

    Ilustración 68. Extracción del módulo de PERC frontal de montaje posterior Siguientes pasos Reemplace el módulo de PERC frontal de montaje posterior. Instalación del módulo de PERC frontal de montaje posterior Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 71: Memoria Del Sistema

    Ilustración 69. Instalación del módulo de PERC frontal de montaje posterior Siguientes pasos Instale el backplane de unidad. Instale la cubierta para flujo de aire, si se quitó. Instale la cubierta del backplane de unidad. 4. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.
  • Página 72 Ilustración 70. Canales de la memoria Los canales de la memoria se organizan de la manera siguiente: Tabla 14. Canales de la memoria Procesador Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Procesador Ranuras Ranuras A5...

  • Página 73: Pautas Generales Para La Instalación De Módulos De Memoria

    Pautas generales para la instalación de módulos de memoria Para garantizar un rendimiento óptimo del sistema, siga las reglas generales a continuación cuando configure la memoria del sistema. Si las configuraciones de la memoria del sistema no siguen estas reglas, su sistema podría no iniciar, podría dejar de responder durante la configuración de memoria o podría funcionar con memoria reducida.
  • Página 74 Implementación del BIOS para NPSx ● El menú de configuración del BIOS presenta las opciones de NPSx correspondientes según el número de modelo subyacente. Un cambio en el NPSx actual se comunica con el firmware previo al BIOS para que surta efecto en el próximo arranque. La configuración predeterminada de NPS es 1.
  • Página 75 Tabla 18. Configuración óptima de NPS Número de DIMM por procesador ● La configuración recomendada de NPS se marca con X que indican un rendimiento óptimo. ● NPS0 solo está disponible para sistemas de doble procesador y es la configuración recomendada. ●...

  • Página 76: Extracción De Un Módulo De Memoria

    ○ Todos los canales en un sistema requieren los mismos módulos de memoria ocupados. ○ Los sistemas de doble procesador crean un solo nodo de NUMA para el sistema. Extracción de un módulo de memoria Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 77 Pasos 1. Localice el conector del módulo de memoria apropiado. PRECAUCIÓN: Manipule cada módulo de memoria solamente por los bordes de la tarjeta, asegurándose de no tocar el centro del módulo de memoria o los contactos metálicos. 2. Si hay un módulo de memoria instalado en el conector, quítelo. 3.

  • Página 78: Procesador Y Disipador De Calor

    5. Ejecute la prueba de memoria del sistema incluida en los diagnósticos del sistema. Procesador y disipador de calor Extracción de un disipador de calor Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2.

  • Página 79: Extracción Del Disipador De Calor Del Enfriamiento Con Líquido

    Extracción del disipador de calor del enfriamiento con líquido Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 80: Extracción Del Procesador

    Ilustración 74. Extracción del disipador de calor del enfriamiento con líquido Siguientes pasos 1. Si va a extraer un módulo de disipador de calor de enfriamiento con líquido fallido, reemplace los módulos de disipador de calor de enfriamiento con líquido; si no, extraiga el procesador.
  • Página 81 Ilustración 75. Extracción de los tornillos de la placa de fuerza 2. Levante los pestillos azules para soltar la trama del riel del conector del procesador. Ilustración 76. Cómo levantar el cuadro del riel 3. Sosteniendo la lengüeta azul de la bandeja del procesador, deslice la bandeja para sacarla del cuadro del riel. Instalación y extracción de componentes del sistema...

  • Página 82: Instalación Del Procesador

    Ilustración 77. Extracción de la bandeja del procesador Siguientes pasos Reemplace el procesador. Instalación del procesador Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.
  • Página 83 Ilustración 78. Colocación de la bandeja del procesador en el cuadro del riel 2. Empuje el cuadro del riel hasta que los pestillos calcen en su lugar. Ilustración 79. Cierre del cuadro del riel 3. Fije la placa de fuerza a la base del conector del procesador ajustando los tornillos en la secuencia 1, 2 y 3. Cuando los tres tornillos estén completamente ajustados, el conector se activa.

  • Página 84: Instalación Del Disipador De Calor

    Ilustración 80. Fijación de la placa de fuerza Siguientes pasos Instale el disipador de calor. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Instalación del disipador de calor Requisitos previos Nunca desinstale el disipador de calor de un procesador a menos que desee reemplazar el procesador o la tarjeta madre del sistema. El disipador de calor es necesario para mantener las condiciones térmicas adecuadas.
  • Página 85 Ilustración 81. Aplicación de la grasa térmica PRECAUCIÓN: Si se aplica demasiada pasta térmica, puede que la pasta que sobra entre en contacto con el conector del procesador y lo contamine. NOTA: La jeringa de pasta térmica está diseñada para un solo uso. Deseche la jeringa después de utilizarla. 3.

  • Página 86: Instalación De Los Módulos De Disipador De Calor Para Enfriamiento Con Líquido

    Ilustración 82. Instalación de un disipador de calor Siguientes pasos Instale la cubierta para flujo de aire, si se quitó. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Instalación de los módulos de disipador de calor para enfriamiento con líquido Requisitos previos Nunca desinstale el disipador de calor de un procesador a menos que desee reemplazar el procesador o la tarjeta madre del sistema.
  • Página 87 2. Asegúrese de que los tubos de enfriamiento con líquido que conducen hacia la parte frontal del chasis estén colocados entre las ranuras DIMM y los conectores J_SL. Y los tubos que van hacia la parte posterior del chasis estén colocados entre las ranuras DIMM y los componentes de retransmisión.

  • Página 88: Tarjetas De Expansión Y Soportes Verticales Para Tarjetas De Expansión

    Esto no impide que el sistema se encienda. Sin embargo, si se produce una pausa de F1/F2 con un mensaje de error, consulte la sección Solución de problemas de tarjetas de expansión en la Guía de solución de problemas de servidores Dell EMC PowerEdge, en www.dell.com/poweredgemanuals. Pautas para la instalación de tarjetas de expansión La siguiente tabla describe las tarjetas de expansión compatibles:...
  • Página 89 Broadcom (NIC: 10 Gb) QLogic (NIC: 10 Gb) Intel (NIC: 1 Gb) Broadcom (NIC: 1 Gb) Mellanox (NIC: VPI HDR100) Adaptador PERC de Dell Adaptador de Boot Optimized Storage Subsystem de Dell Samsung (SSD PCIE) Intel (SSD PCIE) PERC frontal de Dell...
  • Página 90 Tabla 22. Configuración 2: R2a + R3a Tipo de tarjeta Prioridad de las ranuras Número máximo de tarjetas Mellanox (NIC: 50 Gb) 1, 2, 3 Intel (NIC: 25 Gb) 1, 2, 3 Mellanox (NIC: 25 Gb) 1, 2, 3 SolarFlare (NIC: 25 Gb) 1, 2, 3 Broadcom (NIC: 25 Gb) 1, 2, 3...
  • Página 91 Intel (NIC: 1 Gb) 2, 1, 3 Broadcom (NIC: 1 Gb) 2, 1, 3 Mellanox (NIC: VPI HDR100) 2, 1, 3 Adaptador PERC de Dell 2, 1, 3 Samsung (SSD PCIe) 2, 1, 3 Intel (SSD PCIe) 2, 1, 3...
  • Página 92 Intel (NIC: 10 Gb) Broadcom (NIC: 10 Gb) QLogic (NIC: 10 Gb) Intel (NIC: 1 Gb) Broadcom (NIC: 1 Gb) Adaptador PERC de Dell Adaptador de Boot Optimized Storage Subsystem de Dell Samsung (SSD PCIe) Intel (SSD PCIe) Mellanox (NIC: 100 Gb)
  • Página 93 2, 1 QLogic (NIC: 10 Gb) 2, 1 Intel (NIC: 1 Gb) 2, 1 Broadcom (NIC: 1 Gb) 2, 1 Adaptador PERC de Dell 2, 1 Samsung (SSD PCIe) 2, 1 Intel (SSD PCIe) 2, 1 PERC frontal de Dell...
  • Página 94 Tabla 26. Configuración 5: R3a Tipo de tarjeta Prioridad de las ranuras Número máximo de tarjetas QLogic (HBA: FC16) Intel (NIC: 10 Gb) Broadcom (NIC: 10 Gb) QLogic (NIC: 10 Gb) Intel (NIC: 1 Gb) Broadcom (NIC: 1 Gb) Foxconn (adaptador externo) Inventec (Boot Optimized Storage Subsystem) Samsung (SSD PCIe)
  • Página 95 Tabla 27. Configuración 6: R1D + R2A + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las tarjetas ranuras ASSY, CRD, CTL, H345, FOXCONN PERC frontal FPERC, V2 ASSY, CRD, CTL, H345, FOXCONN PERC frontal FPERC PWA, CTL, HBA345, FOXCONN PERC frontal FRONTAL...
  • Página 96 Tabla 27. Configuración 6: R1D + R2A + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las tarjetas ranuras CRD, CTL, EMLX, FH, Emulex HBA: FC32 4100 No soportado FC32, 1P, S28 CRD, CTL, EMLX, LP, Emulex HBA: FC32 4200 2, 1, 3...
  • Página 97 Tabla 27. Configuración 6: R1D + R2A + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las tarjetas ranuras CRD, NTWK, INTL, FH, Intel NIC: 10 Gb 7000 No soportado 10G, 2P, BT CRD, NTWK, INTL, LP, Intel NIC: 10 Gb 7100...
  • Página 98 Tabla 27. Configuración 6: R1D + R2A + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las tarjetas ranuras CRD, NTWK, BRCM, Broadcom OCP: 1 Gb 10100 OCP3, 1G, 4P, BT CRD, NTWK, INTL, Intel OCP: 1 Gb 10200 OCP3, 1G, 4P, BT ASSY, CRD, CTL, H840,...
  • Página 99 Tabla 27. Configuración 6: R1D + R2A + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las tarjetas ranuras CRD, CTL, PCIE, 375 GB, Intel SSD PCIE 12800 2, 1, 3 HHHL, P4800X Tabla 28. Configuración 7: R1D + R2B + R3A Tipo de tarjeta Proveedor Categoría...
  • Página 100 Tabla 28. Configuración 7: R1D + R2B + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las Altura de Número tarjetas ranuras soporte máximo de permitida tarjetas CRD, NTWK, Broadcom NIC: 25 Gb 1900 No soportado PCIE, 25G, QP, 57504, Z CRD, NTWK, DP, Intel...
  • Página 101 Tabla 28. Configuración 7: R1D + R2B + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las Altura de Número tarjetas ranuras soporte máximo de permitida tarjetas CRD, CTL, QLogic HBA: FC32 4500 No soportado QLGC, FH, FC32, 2P, S28 CRD, CTL, QLogic...
  • Página 102 Tabla 28. Configuración 7: R1D + R2B + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las Altura de Número tarjetas ranuras soporte máximo de permitida tarjetas CRD, NTWK, Broadcom NIC: 10 Gb 6500 PCIE, DP, 10G, 57416, LP CRD, NTWK, QLogic...
  • Página 103 Tabla 28. Configuración 7: R1D + R2B + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las Altura de Número tarjetas ranuras soporte máximo de permitida tarjetas CRD, NTWK, Intel OCP: 10 Gb 9100 No soportado OCP3 INTL, OCP3, 10G, 2P, SF+ CRD, NTWK,...
  • Página 104 Tabla 28. Configuración 7: R1D + R2B + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las Altura de Número tarjetas ranuras soporte máximo de permitida tarjetas ASSY, CRD, CTL, Inventec Boot Optimized 11200 BOSS.S1V4, Storage SATA, LP Subsystem ASSY, CRD, CTL, Inventec...

  • Página 105: Extracción De Los Soportes Verticales Para Tarjetas De Expansión

    Tabla 28. Configuración 7: R1D + R2B + R3A Tipo de tarjeta Proveedor Categoría Prioridad de las Prioridad de las Altura de Número tarjetas ranuras soporte máximo de permitida tarjetas CRD, CTL, PCIE, Intel SSD PCIE 12800 LP/FH 375 GB, HHHL, P4800X Extracción de los soportes verticales para tarjetas de expansión Requisitos previos...
  • Página 106 Ilustración 85. Extracción del soporte vertical para tarjetas de expansión (soporte vertical 2) Ilustración 86. Extracción del soporte vertical para tarjetas de expansión de enfriamiento con líquido (soporte vertical de enfriamiento con líquido 2) 3. Para el soporte vertical 3 y el soporte vertical de enfriamiento con líquido 3, presione el botón azul del soporte vertical y levante el soporte vertical para tarjetas de expansión del conector del soporte vertical en la tarjeta madre.
  • Página 107 Ilustración 87. Extracción del soporte vertical para tarjetas de expansión (soporte vertical 3) Ilustración 88. Extracción del soporte vertical para tarjetas de expansión de enfriamiento con líquido (soporte vertical de enfriamiento con líquido 3) 4. Para el soporte vertical 4, presione la lengüeta azul del soporte vertical, sujete el punto de contacto y levante el soporte vertical para tarjetas de expansión para quitarlo del conector del soporte vertical en la tarjeta madre del sistema.

  • Página 108: Instalación De Los Soportes Verticales Para Tarjetas De Expansión

    Ilustración 89. Extracción del soporte vertical para tarjetas de expansión (soporte vertical 4) Siguientes pasos Reemplace el soporte vertical para tarjetas de expansión. Instalación de los soportes verticales para tarjetas de expansión Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 109 Ilustración 90. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 1) Ilustración 91. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 2) Instalación y extracción de componentes del sistema...
  • Página 110 Ilustración 92. Instalación del soporte vertical para tarjetas de expansión de enfriamiento con líquido (soporte vertical de enfriamiento con líquido 2) Ilustración 93. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 3) Instalación y extracción de componentes del sistema...
  • Página 111 Ilustración 94. Instalación del soporte vertical para tarjetas de expansión de enfriamiento con líquido (soporte vertical de enfriamiento con líquido 3) Instalación y extracción de componentes del sistema...

  • Página 112: Extracción De Una Tarjeta De Expansión Del Soporte Vertical Para Tarjetas De Expansión

    Ilustración 95. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 4) Siguientes pasos 1. Conecte los cables a la tarjeta de expansión, si es necesario. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.
  • Página 113 Ilustración 96. Apertura del soporte para tarjeta en el soporte vertical para tarjetas de expansión 2. Sujete la tarjeta de expansión por los bordes y tire de la tarjeta hasta que el conector del borde de la tarjeta se desenganche del conector de la tarjeta de expansión en el soporte vertical.

  • Página 114: Instalación De Una Tarjeta De Expansión En El Soporte Vertical Para Tarjetas De Expansión

    3. Si no va a reemplazar la tarjeta de expansión, instale un soporte de relleno y cierre el pestillo de retención de la tarjeta. Ilustración 98. Instalación del soporte de relleno Siguientes pasos 1. Si corresponde, instale una tarjeta de expansión en el soporte vertical para tarjetas de expansión.
  • Página 115 Ilustración 99. Extracción del soporte de relleno 3. Sujete la tarjeta por los bordes y alinee el conector del borde de la tarjeta con el conector de la tarjeta de expansión en el soporte vertical. 4. Inserte firmemente el conector de borde de tarjeta en el conector para tarjetas de expansión hasta que encaje por completo. 5.
  • Página 116 Ilustración 100. Instalación de una tarjeta de expansión en el soporte vertical para tarjetas de expansión NOTA: Empuje el soporte para tarjetas negro para sujetar la tarjeta en el soporte vertical. Ilustración 101. Cierre del soporte para tarjetas en el soporte vertical para tarjetas de expansión Instalación y extracción de componentes del sistema...

  • Página 117: Puerto Serie Com Opcional

    Siguientes pasos 1. Si procede, conecte los cables a la tarjeta de expansión. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. 3. Instale los controladores de dispositivo necesarios para la tarjeta como se describe en la documentación de la tarjeta. Puerto serie COM opcional Extracción del puerto serie COM Requisitos previos...

  • Página 118: Instalación Del Puerto Serie Com

    Instalación del puerto serie COM Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo. Levante el soporte vertical para tarjetas de expansión y desconecte el cable del puerto serie COM del conector en la placa de I/O posterior.

  • Página 119: Módulo Idsdm Opcional

    Módulo IDSDM opcional Extracción del módulo IDSDM Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo. 3. Si reemplaza el módulo IDSDM, quite las tarjetas microSD.

  • Página 120: Tarjeta Microsd

    Ilustración 105. Instalación del módulo IDSDM Siguientes pasos Instale las tarjetas microSD. NOTA: Vuelva a instalar las tarjetas microSD en las mismas ranuras, según las etiquetas que marcó durante la extracción. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 121: Instalación De La Tarjeta Microsd

    Ilustración 106. Extracción de la tarjeta MicroSD Siguientes pasos Reemplace las tarjetas microSD. Instalación de la tarjeta MicroSD Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 122: Módulo M.2 Ssd

    Ilustración 107. Instalación de la tarjeta MicroSD Siguientes pasos Instale el módulo IDSDM. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Módulo M.2 SSD Extracción del módulo de SSD M.2 Requisitos previos 1.

  • Página 123: Instalación Del Módulo De Ssd M.2

    Ilustración 108. Extracción del módulo de SSD M.2 Siguientes pasos Reemplace el módulo de la SSD M.2. Instalación del módulo de SSD M.2 Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 124: Tarjeta Boss S2 (Opcional)

    Ilustración 109. Instalación del módulo de SSD M.2 Siguientes pasos 1. Instale la tarjeta BOSS. La instalación de la BOSS es similar a la instalación de la tarjeta de expansión en el soporte vertical para tarjetas expansión. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 125: Instalación De La Tarjeta Boss De Relleno

    Ilustración 110. Extracción de la tarjeta BOSS de relleno Siguientes pasos Reemplace el módulo de la tarjeta controladora BOSS S2 instale la tarjeta BOSS de relleno. Instalación de la tarjeta BOSS de relleno Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 126: Extracción Del Módulo De La Tarjeta Controladora De Boot Optimized Storage Subsystem S2

    Ilustración 111. Instalación de la tarjeta BOSS de relleno Extracción del módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2 Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.
  • Página 127 Ilustración 112. Extracción del portaunidades de tarjeta de Boot Optimized Storage Subsystem S2 3. Con un destornillador Phillips n.° 1, quite el tornillo M3 x 0,5 x 4,5 mm que fija la SSD M.2 al portatarjetas de Boot Optimized Storage Subsystem S2.
  • Página 128 Ilustración 114. Extracción del módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2 6. Quite el cable de alimentación de Boot Optimized Storage Subsystem y el cable de señal de Boot Optimized Storage Subsystem del módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2. Ilustración 115.

  • Página 129: Instalación De La Tarjeta Controladora De Boot Optimized Storage Subsystem S2

    Ilustración 116. Extracción de la cubierta de Boot Optimized Storage Subsystem Siguientes pasos Reemplace el módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2. Instalación de la tarjeta controladora de Boot Optimized Storage Subsystem S2 Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 130 Ilustración 117. Instalación de la cubierta de Boot Optimized Storage Subsystem 2. Conecte el cable de alimentación de Boot Optimized Storage Subsystem y el cable de señal de Boot Optimized Storage Subsystem al módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2. Ilustración 118.
  • Página 131 Ilustración 119. Instalación del módulo de la tarjeta controladora de Boot Optimized Storage Subsystem S2 5. Alinee la SSD M.2 formando un ángulo con el portaunidades de la tarjeta de Boot Optimized Storage Subsystem S2. 6. Inserte la SSD M.2 hasta que quede firmemente asentada en el portaunidades de la tarjeta de Boot Optimized Storage Subsystem S2. 7.

  • Página 132: Batería Del Sistema

    Ilustración 121. Instalación del portaunidades de tarjeta de Boot Optimized Storage Subsystem S2 Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Batería del sistema Reemplazo de la batería del sistema Requisitos previos AVISO: Existe riesgo de explosión en caso de que la pila nueva no se coloque correctamente.
  • Página 133 Ilustración 122. Extracción de la batería del sistema 2. Para colocar una pila nueva en el sistema: a. sostenga la batería con el signo positivo hacia arriba y deslícela debajo de las pestañas de seguridad. b. Presione la pila dentro del conector hasta que encaje en su lugar. Ilustración 123.

  • Página 134: Tarjeta Usb Interna Opcional

    d. Para probar la batería que acaba de instalar, quite el sistema del gabinete durante al menos una hora. e. Reinstale el sistema en el gabinete después de una hora. f. Entre a la configuración del sistema y, si la fecha y hora aún son incorrectas, consulte la sección Obtención de ayuda. Tarjeta USB interna opcional NOTA: Para localizar el puerto USB interno en la tarjeta madre del sistema, consulte la sección...

  • Página 135: Módulo Del Interruptor De Intrusiones

    2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo. Quite los soportes verticales para tarjetas de expansión. Pasos 1. Conecte la unidad USB a la tarjeta USB interna. 2. Alinee la tarjeta USB interna con el conector en la tarjeta madre del sistema y presione firmemente hasta que la tarjeta USB interna quede asentada.

  • Página 136: Instalación Del Módulo Del Interruptor De Intrusiones

    Ilustración 126. Extracción del módulo del interruptor de intrusiones Siguientes pasos Reemplace el módulo del interruptor de intrusiones. Instalación del módulo del interruptor de intrusiones Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2.

  • Página 137: Tarjeta Ocp Opcional

    Ilustración 127. Instalación del módulo del interruptor de intrusiones Siguientes pasos Instale el soporte vertical para tarjetas de expansión. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Tarjeta OCP opcional Extracción de la tarjeta OCP Requisitos previos 1.

  • Página 138: Instalación De La Tarjeta Ocp

    Ilustración 128. Extracción de la tarjeta OCP Siguientes pasos Reemplace la tarjeta de OCP. Instalación de la tarjeta OCP Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 139: Unidad De Fuente De Alimentación

    Para obtener más información acerca de la configuración de reemplazo de piezas, consulte la Guía del usuario de Lifecycle Controller en https://www.dell.com/idracmanuals Función de hot spare El sistema es compatible con la función de hot spare, que reduce significativamente la sobrecarga de energía asociada con la redundancia en la fuente de alimentación (PSU).

  • Página 140: Extracción De Una Fuente De Alimentación De Relleno

    4. Desenganche y levante o quite el accesorio de administración de cables opcional si interfiere en la extracción de la PSU. Para obtener información sobre la administración de cables cuando la PSU se quita o se instala mientras el sistema está en un rack, consulte la documentación del brazo de administración de cables del sistema en https://www.dell.com/poweredgemanuals. Pasos Presione el pestillo de liberación y sostenga el asa de la PSU para deslizar la PSU fuera de la bahía.

  • Página 141: Instalación De Una Fuente De Alimentación

    Ilustración 130. Extracción de una fuente de alimentación Siguientes pasos Reemplace la PSU instale la PSU de relleno. Instalación de una fuente de alimentación Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Para sistemas que soportan PSU redundantes, asegúrese de que ambas PSU sean del mismo tipo y tengan la misma potencia de salida máxima.

  • Página 142: Módulo De Plataforma De Confianza

    PSU se quita o se instala mientras el sistema está en el rack, consulte la documentación del accesorio de administración de cables del sistema en https://www.dell.com/poweredgemanuals. 2. Conecte el cable de alimentación a la PSU y enchufe el cable a una toma de corriente.

  • Página 143: Extracción Del Tpm

    Extracción del TPM Pasos 1. Localice el conector del TPM en la tarjeta madre. 2. Presione para mantener el módulo hacia abajo y quite el tornillo con el destornillador Torx de 8 muescas que se envía con el módulo TPM. 3.

  • Página 144: Inicialización De Tpm 2.0 Para Usuarios

    Inicialización de TPM 2.0 para usuarios Pasos 1. Mientras se inicia el sistema, presione F2 para ejecutar el programa configuración del sistema. 2. En la pantalla System Setup Main Menu (Menú principal de la configuración del sistema), haga clic en System BIOS (BIOS del sistema) >...

  • Página 145: Instalación De La Tarjeta Madre

    Ilustración 133. Extracción de la tarjeta madre Siguientes pasos Instale la tarjeta madre del sistema. Instalación de la tarjeta madre Requisitos previos NOTA: Antes de reemplazar la tarjeta madre del sistema, reemplace la etiqueta de dirección MAC de iDRAC anterior en la etiqueta de información, con la etiqueta de dirección MAC de iDRAC en la tarjeta madre del sistema de reemplazo.
  • Página 146 4. Si no usa Easy Restore, importe su licencia de iDRAC Enterprise nueva o existente. Para obtener más información, consulte Guía del usuario de iDRAC disponible en https://www.dell.com/idracmanuals. 5. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 147: Restauración De La Etiqueta De Servicio Mediante Easy Restore

    Restauración de la etiqueta de servicio mediante Easy Restore La función Easy Restore le permite restaurar la etiqueta de servicio, la licencia de iDRAC, la configuración de UEFI y los datos de configuración del sistema después de reemplazar la tarjeta madre del sistema. Todos los datos se respaldan en un dispositivo de unidad flash de respaldo automáticamente.

  • Página 148: Instalación De La Tarjeta Lom Y La Placa De I/O Posterior

    Ilustración 135. Extracción de la tarjeta LOM y la placa de I/O posterior Siguientes pasos Reemplace la tarjeta LOM y la placa de I/O posterior. Instalación de la tarjeta LOM y la placa de I/O posterior Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 149 Ilustración 136. Instalación de la tarjeta LOM y la placa de I/O posterior Siguientes pasos Instale la tarjeta madre del sistema. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Instalación y extracción de componentes del sistema...

  • Página 150: Capítulo 5: Kits De Actualización

    Kits de actualización En la tabla, se enumeran los kits disponibles después del punto de venta [APOS]. Tabla 29. Kits de actualización Kits Número de referencia Enlaces relacionados con las instrucciones de servicio Embellecedor JYPW8/MPW3H (LCD) Consulte Instalación del bisel frontal BOSS Consulte Instalación del módulo de SSD M.2...
  • Página 151 Antes de comenzar el proceso de instalación o extracción, siga las instrucciones en Reglas de seguridad Antes de trabajar en el interior sistema. Tabla 30. Componentes del kit de BOSS S2 R6525 (cantidad) Componentes del kit Cubierta de la BOSS Tornillos M3 x 0,05 x 4,5 mm Cable de señal de BOSS Cable de alimentación de BOSS...
  • Página 152 1. Apague el sistema y quite la cubierta del sistema. 2. Deslice la BOSS de relleno en el compartimento de la PSU hasta que quede firmemente encajada. Mediante un destornillador Philips n.° 1, asegure la BOSS de relleno con el tornillo M3 x 0,05 x 4,5 mm. Ilustración 138.

  • Página 153: Kit De Activación De Nvme Pcie De 4.ª Generación

    Para activar la función de NVMe PCIe de 4.ª generación, actualice la versión del BIOS a 1.2.11 o una versión posterior, y la versión del firmware del backplane a una posterior a la 2.84. Para obtener el firmware más reciente, consulte la página Controladores y descargas para el sistema en www.dell.com/support/drives y busque PowerEdge R6525. NOTA: La función de firmware del backplane (mayor que 2.84) con la generación 4 activada no está...
  • Página 154 Instale la cubierta para flujo de aire. Instale la cubierta del backplane para unidades. Después de la instalación, siga las instrucciones en Después de manipular el interior del sistema. Kits de actualización...

  • Página 155: Kit De Idsdm

    Kit de IDSDM El kit de IDSDM contiene una tarjeta de IDSDM. Para conocer el procedimiento de instalación del IDSDM, consulte la sección instalación del módulo de IDSDM. Ilustración 139. Información del puerto de IDSDM Kits de actualización...

  • Página 156: Kit De Tarjeta Usb Interna

    El kit de puerto serial de COM contiene los componentes que se enumeran en la tabla. Tabla 32. Kit de puerto serial de COM Componentes Cantidad Tarjeta de puerto serial de COM Cable Para conocer el procedimiento de instalación del puerto serial de COM, consulte la sección www.dell.com/poweredgemanuals. Kits de actualización...

  • Página 157: Capítulo 6: Jumpers And Connectors

    Jumpers and connectors This section provides essential and specific information about jumpers and switches. It also describes the connectors on the various boards in the system. Jumpers on the system board help to disable the system and reset the passwords. To install components and cables correctly, you must be able to identify the connectors on the system board.
  • Página 158 Tabla 33. Puentes y conectores de la tarjeta madre Element Conector Descripción Batería de tipo botón Batería de tipo botón Conector de OCP de NIC 3.0 Conector de OCP de NIC 3.0 IO_RISER2_A (CPU1) Tarjeta vertical 2 IO_RISER2_B (CPU2) J_TPM SIG_PWR_0 (BP posterior) Alimentación y señal del backplane 0 Conector de LOM...

  • Página 159: Configuración Del Puente De La Tarjeta Madre

    Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto.
  • Página 160 NOTA: Si asigna una nueva contraseña del sistema o de configuración con el puente en las patas 4 y 6, el sistema deshabilitará las nuevas contraseñas la próxima vez que se inicie. 5. Vuelva a conectar el sistema y todos los periféricos conectados. 6.

  • Página 161: Capítulo 7: System Diagnostics And Indicator Codes

    System diagnostics and indicator codes This section describes the diagnostic indicators on the system front panel display system status during system startup. Temas: • Indicadores LED de estado • Códigos indicadores de la condición del sistema y de ID. del sistema •...

  • Página 162: Acción Correctiva

    Para obtener información sobre los mensajes de sucesos y error generados por el firmware del sistema y los agentes que supervisan los componentes del sistema, consulte qrl.dell.com > Buscar > Código de error, escriba el código de error y, a continuación, haga clic en Buscar.

  • Página 163: Códigos Indicadores De Quick Sync 2 De Idrac

    Si el problema persiste, consulte la sección Obtener ayuda.www.dell.com/poweredgemanuals o Guía del usuario de Dell OpenManage Server Administrator en https://www.dell.com/openmanagemanuals. Amarillo fijo Indica que el sistema se encuentra en modo Reinicie el sistema. Si el problema persiste, consulte la a prueba de fallas.

  • Página 164: Panel Lcd

    > Buscar > Código de error, escriba el código de error y, a continuación, haga clic en Buscar..

  • Página 165: Menú Setup (Configurar)

    > Buscar > Código de error, escriba el código de error y, a continuación, haga clic en Buscar..

  • Página 166: Códigos Del Indicador De La Unidad De Fuente De Alimentación

    Ilustración 145. Códigos de los indicadores de la NIC 1. Indicador LED del vínculo 2. Indicador LED de actividad Tabla 42. Códigos de los indicadores de la NIC Códigos de los indicadores de la NIC Estado Los indicadores de actividad y de vínculo están apagados. Indica que la NIC no está...
  • Página 167 Tabla 43. Códigos indicadores de estado de la PSU de CA Códigos del indicador de Estado alimentación Luz ámbar parpadeante Indica un problema con la PSU. No encendido Indica que la alimentación no está conectada a la PSU. Luz verde parpadeante Indica que se está...

  • Página 168: Códigos Indicadores De Unidades

    Tabla 44. Códigos indicadores de estado de la PSU de CC Códigos del indicador de alimentación Estado parpadeante. Intercambiar la PSU para crear un par coincidente puede dar lugar a un estado de error y a un apagado inesperado del sistema. Para cambiar de una configuración de alto rendimiento a una de bajo rendimiento o viceversa, deberá...

  • Página 169: Uso De Los Diagnósticos Del Sistema

    Uso de los diagnósticos del sistema Si experimenta algún problema con el sistema, ejecute los diagnósticos del sistema antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar los diagnósticos del sistema es realizar pruebas en el hardware sin necesidad de otros equipos ni riesgo de pérdida de datos.
  • Página 170 Tabla 46. Controles de la utilidad de diagnóstico del sistema Menú Descripción Configuración Muestra la configuración y la información de estado de todos los dispositivos detectados. Resultados Muestra los resultados de las pruebas ejecutadas. Condición del sistema Muestra una visión general actual del rendimiento del sistema. Registro de eventos Muestra un registro que incluye las pruebas ejecutadas en el sistema y cuándo se realizaron.

  • Página 171: Capítulo 8: Obtención De Ayuda

    Dell proporciona varias opciones de servicio y soporte en línea y por teléfono. Si no dispone de una conexión a Internet activa, puede encontrar la información de contacto de Dell en la factura de compra, en el albarán o en el catálogo de productos de Dell. La disponibilidad de los servicios varía según el país y el producto, y es posible que algunos de los servicios no estén disponibles en su área.

  • Página 172: Quick Resource Locator For Poweredge R6525 Sistema

    Dell EMC. El soporte técnico de Dell EMC utiliza esta información para solucionar el problema. ● Comunicación proactiva: un agente de soporte técnico de Dell EMC se comunica con usted para hablar sobre el caso de soporte y le ayuda a resolver el problema.

  • Página 173: Capítulo 9: Recursos De Documentación

    Para ver el documento que aparece en la tabla de recursos de documentación, realice lo siguiente: ● En el sitio web de soporte de Dell EMC: 1. Haga clic en el vínculo de documentación que se proporciona en la columna Ubicación de la tabla.
  • Página 174 Administrator User's Guide (Guía del usuario sobre el administrador de servidores Dell OpenManage). Para obtener información sobre https://www.dell.com/ la instalación y el uso de Dell serviceabilitytools SupportAssist, consulte Dell EMC SupportAssist Enterprise User's Guide (Guía del usuario de Dell EMC SupportAssist Enterprise).
  • Página 175 Tabla 47. Recursos de documentación adicional para el sistema Tarea Documento Ubicación Sucesos y mensajes Para obtener información sobre www.dell.com/qrl de error los mensajes de sucesos y error generados por el firmware del sistema y los agentes que supervisan los componentes del sistema, consulte qrl.dell.com...
