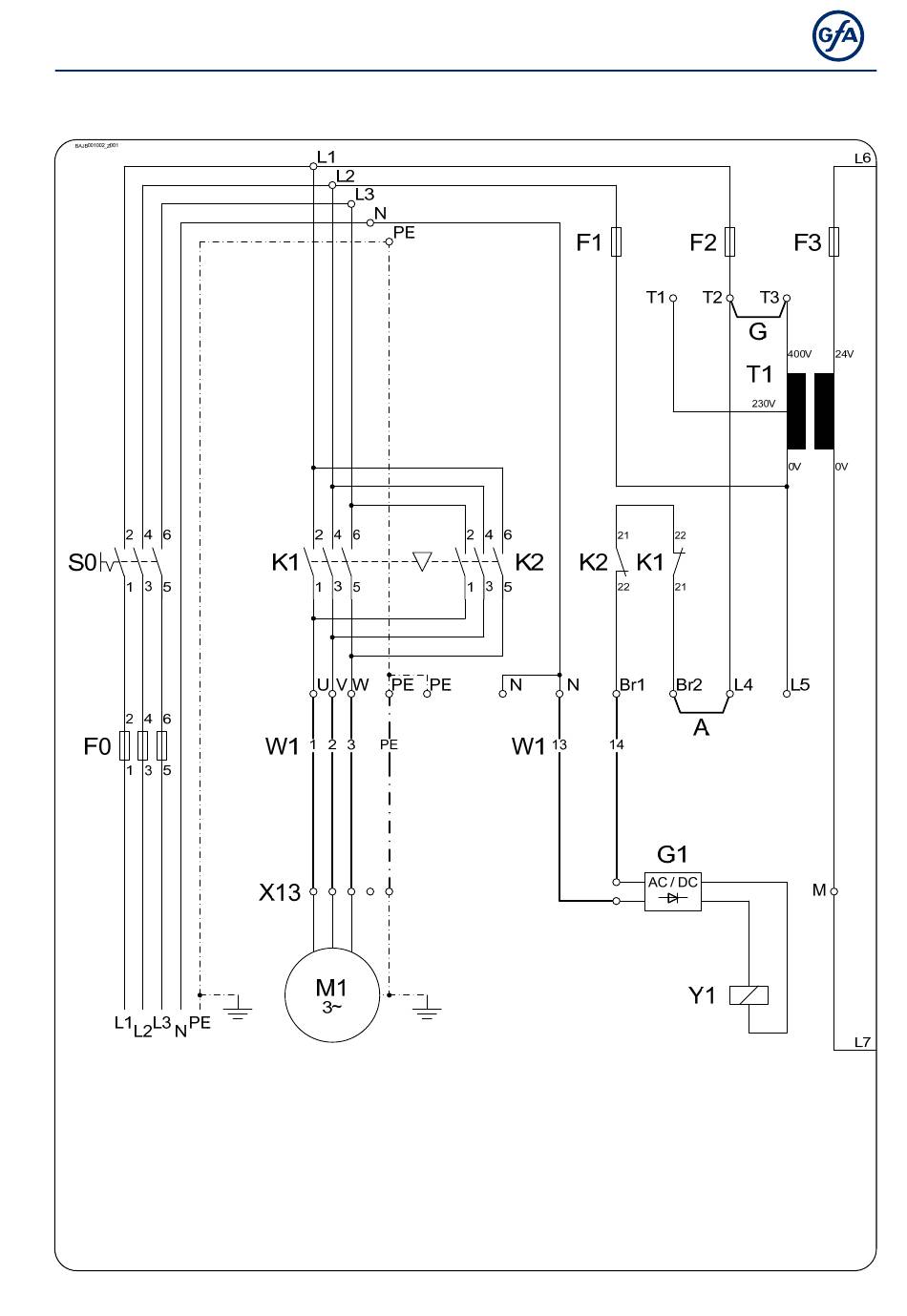

7 Esquema eléctrico principal
A Puente
F0 Fusible in situ
F1-2 Fusible fino 6,3x32 0,5 A tr.
F3 Fusible fino 5x20 0,5 A tr.
G Puente del transformador
G1 Rectificador
K1 Protección con.
K2 Protección des.
M1 Motor
S0 Interruptor principal in situ
T1 Transformador
W1 Cable de conexión
X13 Conector del motor
Y1 Freno magnético
