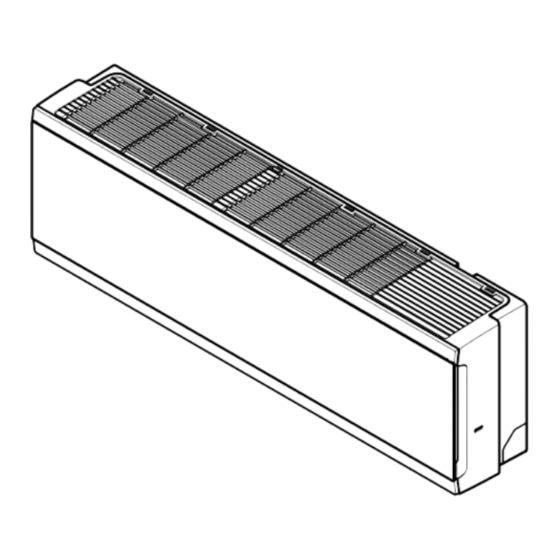

Modelo Número: SE/S3 Serie
Type: ART COOL Mirror
IMPORTANTE
• Lea este manual de instrucciones completamente antes de
instalar el producto.
• El trabajo de instalación debe realizarse de acuerdo con el
Reglamento Eléctrico nacional y únicamente por personal
autorizado.
• Después de leer completamente este manual de instalación,
guárdelo para futuras consultas.
LG
Publicidad
Tabla de contenido
Manuales relacionados para LG SE Serie
Resumen de contenidos para LG SE Serie
- Página 1 Modelo Número: SE/S3 Serie Type: ART COOL Mirror IMPORTANTE • Lea este manual de instrucciones completamente antes de instalar el producto. • El trabajo de instalación debe realizarse de acuerdo con el Reglamento Eléctrico nacional y únicamente por personal autorizado. •...
-
Página 2: Tabla De Contenido
Aire acondicionado de Tipo Artcool Deluxe Manual de Instalación ÍNDICE Componentes de Herramientas necesarias Trabajos de instalación instalación Instalación Componentes ..3 Precauciones de seguridad ..4 Instalación Modelo de papel para la Nivel instalaciòn Destornillador Cuatro tornillos modelo "A" & Taladro eléctrico Elección del lugar más fijaciones de plástico Broca... -
Página 3: Instalación Componentes
Instalación Componentes Instalación Componentes Tornillo tipo 1 Tornillo tipo 2 Placa de instalación Placa de instalación Placa de instalación Tornillo tipo 1 Tornillo tipo 2 Tornillos tipo “A” y anclajes de plástico Tornillos tipo “A” y anclajes de plástico Manuale di Istruzioni 3... -
Página 4: Precauciones De Seguridad
Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños materiales, debe seguir las siguientes instrucciones. Lea estas instrucciones antes de instalar el aire acondicionado. Observe las precauciones especificadas en este manual, ya que incluyen indicaciones importantes relacionadas con la seguridad. - Página 5 Precauciones de seguridad No modifique ni extienda el cable No deje funcionando el aire acondi- Tenga cuidado al desembalar e de alimentación. cionado durante mucho tiempo instalar el aparato. cuando la humedad sea muy alta y haya una puerta o ventana abierta. •...
- Página 6 Precauciones de seguridad PRECAUCIÓN Instalación Compruebe siempre las fugas de Instale la manguera de drenaje para Instale el aparato bien nivelado. gas (refrigerante) después de la asegurarse de que el agua se drena instalación o reparación del apara- correctamente. • Niveles bajos de refrigerante pueden •...
-
Página 7: Instalación
Instalación Instalación Elección del lugar más apropiado • No deberá haber ninguna fuente de calor o vapor cerca de la unidad. • No existirán obstáculos que impidan el paso del aire. • Un lugar en el que el paso del aire en la habitación sea Más de 50 cm el apropiado. -
Página 8: Instalación De La Unidad Interior De Tipo Mural
Instalación Taladrado en la pared • Taladre el agujero del conducto con una broca PARED corona de 70 mm Ø. Taladre el agujero del con- Interior Exterior ducto, a la derecha o izquierda, ligeramente inclinado hacia el lado exterior. Instalación de la unidad interior de tipo mural Preparación del entubado y la manguera de drenaje de 3. - Página 9 Instalación 5. Conexión de los tubos a la unidad interior y la Envuelva la zona que contiene la sección de ubi- manguera de drenaje al tubo de drenaje. cación del entubado trasero con cinta de vinilo. Alinee el centro de los tubos y apriete lo suficiente la Tubo de la Tubo de tuerca de ensanchamiento con la mano.
- Página 10 Instalación 3. Introduzca el cable de conexión en la unidad interior. Tamaño del tubo [Ajuste] No conecte el cable a la unidad interior. LÍQUIDO Haga una pequeña curva con el cable para facili- Ø12.7[5.5kg . m] Ø6.35[1.8kg . m] tar la conexión posterior. Ø15.88[6.6kg .
- Página 11 Instalación Líe los tubos y la manguera de drenaje juntos envolviéndolos con cinta de tela en el tramo en el PRECAUCIÓN que se ajustan a la sección de la ubicación de tubos trasera. Información acerca de la instalación Tubo (Aire acondicionado de abanico – para entubado izquierdo). Manguera Cinta de vinilo •...
-
Página 12: Conexión De Tubos
Instalación Conexión de tubos PRECAUCIÓN 1. Para retirar el panel delantero de la unidad interi- • En caso negativo or, retire el panel delantero de la cabina. El tipo de doblez superior de derecha a izquierda Ajuste a mano las lamas para la dirección del aire podría causar daños. -
Página 13: Conecte El Cable A La Unidad Interior
Instalación Conecte el cable a la unidad interior Conecte los cables a los terminales del panel de control de forma individual en función de la conexión de la unidad exterior. • Asegúrese de que el color de los cables de la unidad exterior y los del número del terminal coinciden con los de la unidad interior. -
Página 14: Instalación Del Mando A Distancia
Instalación Instalación del mando a distancia MONTAJE EN PARED COLOCACIÓN DE LAS PILAS 1. Retire la tapa de las pilas del mando a • No utilice pilas recargables, su forma, distancia. dimensiones y rendimiento difieren • Deslice la tapa en la dirección de la con respecto a las células secas flecha. - Página 15 Instalación Instalación del mando a distancia • Although the room themperature sensor is in the indoor unit, the remote control should be installed in such places away from direct sunlight and high humidity. Installation of the remote control • Select places that are not splashed with water. •...
- Página 16 Instalación Funcionamiento opcional 1) Sistema de dos resistencias térmicas (1) Abra la tapa trasera del mando a distancia cableado para configurar el modo. (2) Elija uno de los tres modos posibles como sigue. Sensor de temperatura ambiente • Posición 1: Conmutador deslizante para 2 resistencias térmicas La temperatura ambiente la controla la resisten- R13H...
- Página 17 P/No.: 3828A20873F Printed in Korea After reading this manual, keep it in a place easily accessible to the user for future reference.
