3,MFL67221433,스스스 18. 9. 19. 스스 11:07 Page 42
42

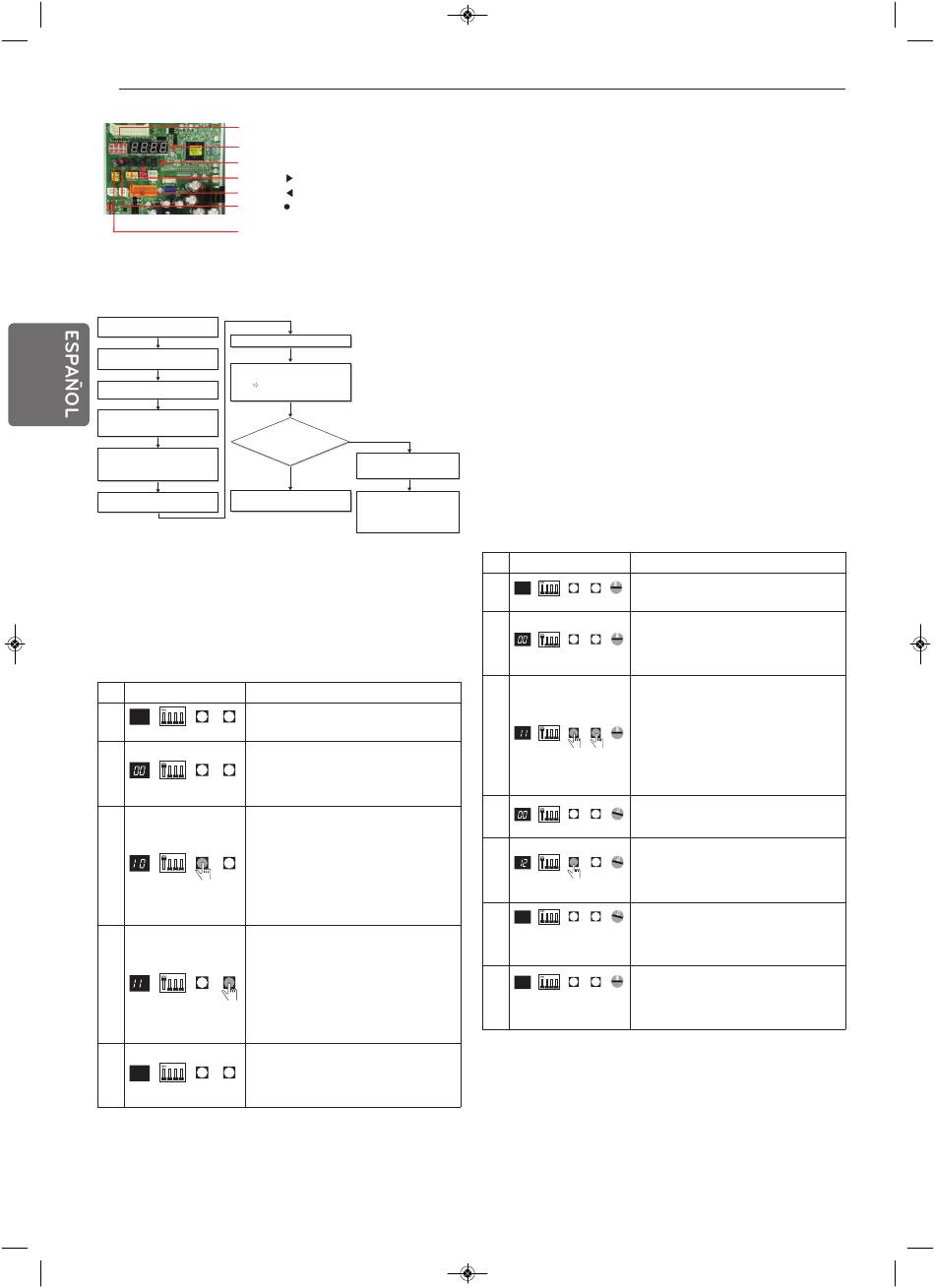

Cuadro del flujo de direccionamiento manual
de detección de tuberías
Ejecútelo si falla la detección automática
de tuberías
Encienda el nº 1 de SW02M del PCB de la
unidad HR.
Restablezca la alimentación eléctrica del
PCB de la unidad HR.
Introduzca la dirección de control central
en cada unidad interior utilizando un
controlador remoto con cables.
Establezca la dirección de cada válvula
manualmente haciendo referencia a la
dirección de control central de la unidad
interior con la que está conectada.
Restablezca la alimentación eléctrica del
PCB de la unidad exterior.
Ejemplo de direccionamiento de válvula ma-
nual (Configuración sin distribución)
(En caso de que una unidad interior con dirección de control central
"11" esté conectada a una válvula #1 de una unidad RC.)
- Prerrequisito para realizar el direccionamiento manual de la válvula: la dirección
de control central de todas las unidades interiores debe configurarse de ma-
nera individualmente desde su correspondiente mando a distancia cableado.
No. Pantalla de configuración
1
7-SEG SW01M SW03M SW04M
2
7-SEG SW01M SW03M SW04M
3
7-SEG SW01M SW03M SW04M
4
7-SEG SW01M SW03M SW04M
5
7-SEG SW01M SW03M SW04M
- Esta configuración debe realizarse para todas las válvulas de las uni-
dades RC.
- La válvula que no esté conectada a ninguna unidad interior debería di-
reccionarse con cualquier otro número diferente al de los números de
dirección de las válvulas conectadas a las unidades interiores.
(Las válvulas no funcionan si los números de dirección son los mismos.)
DIP-SW01
7 segmentos
SW04C ( X : cancelar)
SW03C ( : adelante)
SW02C ( : atrás)
SW01C ( : confirmar /
Direccionamiento automático)
SW01D (reset)
Espere unos 5 minutos.
Se muestra el número de unidades
interiores instaladas.
Ej) HR El número de unidades interiores
conectadas
¿Coincide el
número de unidades
NO
interiores conectadas con el número
de unidades exteriores
visualizadas?
Compruebe la dirección del control
central de la unidad interior y la
SÍ
unidad HR.
Asegúrese de que restablecer la
Finalización de la detección manual de
tuberías alimentación eléctrica de la unidad
exterior tras definir la dirección
central de control de la unidad
interior
Configuración y contenidos
- Acción: Ninguna
- Pantalla: Nada
- Acción: Conecte el interruptor DIP no. 1 para
direccionar la válvula #1.
- Pantalla: El valor existente guardado en EE-
PROM se muestra en el SEG-7.
- Función: Introduzca el número 10 en el nú-
mero de datos de grupo con el mando a dis-
tancia cableado conectado a la
correspondiente unidad interior y a la válvula
#1 pulsando el interruptor izquierdo.
- Pantalla: El dígito irá aumentando con cada
pulsación del interruptor y aparecerá en el
SEG-7.
- Operation: Set the digit of 1 to the number
in Group Low data of the wired remote con-
trol connected to the corresponding indoor
unit to the valve #1 by pressing right tack
S/W.
- Pantalla: El dígito irá aumentando con cada
pulsación del interruptor y aparecerá en el
SEG-7.
- Función: Desconecte el interruptor DIP no. 1
para guardar la dirección de la válvula #1.
- Pantalla: el número "11" mostrado en el
SEG-7 desparecerá.
Ejemplo de direccionamiento manual de la vál-
vula (configuración de distribución)
(En caso de que una unidad interior de dirección de control central "11" esté
conectada a una válvula #1 de una unidad RC.)
El control de distribución está conectando 2 o más unidades interiores a un
único tubo de la unidad RC. En caso de control de distribución, para ajustar los
controles con múltiples unidades interiores, la conexión hace uso del interrup-
tor de rotación.Sólo el interruptor de rotación cambia de la misma condición de
configuración de válvula y de conexión de unidades interiores.
1
Conecta el interruptor DIP de las válvulas correspondientes y ajusta el inte-
rruptor de rotación a 0.
2
Configurar el número con el interruptor TACT.
3
En caso de añadir unidades interiores al mismo puerto, aumenta 1 con el in-
terruptor de rotación y ajusta el número con el interruptor TACT.
4
En caso de comprobar el número almacenado por la válvula correspon-
diente, conecte el interruptor DIP y ajuste el número del interruptor de rota-
ción.
5
Hay 7 unidades interiores disponibles por puerto (interruptor de rotación
0~6), si se configuran más de 7 con el interruptor de rotación, aparecerá un
error.
6
Configurar el interruptor de rotación a su condición original (la condición de
número de unidades RC) tras finalizar la configuración de los tubos.
7
El interruptor de rotación ajusta el valor de los números anteriores de unida-
des interiores conectadas con FF y evita los fallos de funcionamiento.
(Ejemplo: Si hay 3 unidades interiores conectadas al tubo 1, ajusta el inte-
rruptor de rotación 0, 1, 2 y 3, 4, 5 con el set FF).
- Prerrequisito para el direccionamiento manual de válvulas: la dirección de
control central de todas las unidades interiores debe preajustarse de ma-
nera independiente desde su mando a distancia cableado correspondiente.
No. Pantalla de configuración
- Acción : Ninguna
0
1
- Pantalla : Nada
7-SEG SW01M SW03M SW04M SW05M
- Función : Conecte el interruptor DIP no.1 en
la válvula #1.
0
2
- Pantalla : El valor existente guardado en EE-
7-SEG SW01M SW03M SW04M SW05M
PROM se muestra en el SEG-7.
- Función : Introduzca el número 10 en el nú-
mero de datos de grupo con el mando a dis-
tancia cableado conectado a la
correspondiente unidad interior y a la válvula
0
3
#1 pulsando el interruptor izquierdo.
7-SEG SW01M SW03M SW04M SW05M
- Pantalla : El dígito irá aumentando con cada
pulsación del interruptor y aparecerá en el
SEG-7.
- Función : SW05M : 1
4
- Pantalla : Muestra el valor anterior.
7-SEG SW01M SW03M SW04M SW05M
- Función : Configuración del número usando
SW03M y SW04M, SW05M : 1
5
- Pantalla: Muestra el valor de la configura-
7-SEG SW01M SW03M SW04M SW05M
ción.
- Función : Desconecte el interruptor DIP no.
1 para guardar la dirección de la válvula #1.
7-SEG SW01M SW03M SW04M SW05M
6
- Pantalla : El número "11" mostrado en el
SEG-7 desaparece.
0
- Función : Válvula de retorno del direcciona-
miento de la unidad RC.
7 7-SEG SW01M SW03M SW04M SW05M
- Pantalla : Nada
- La configuración anterior debe realizarse para todas las válvulas de la
unidad RC.
- La válvula que no está conectada a ninguna unidad interior debería di-
reccionarse con cualquier otro número diferente a los números de di-
rección utilizados para las válvulas conectadas a las unidades
interiores. (Las válvulas no funcionarán si los números de dirección
coinciden.)
Configuración y contenidos
