Astro-Interruptor horario
AlphaRex

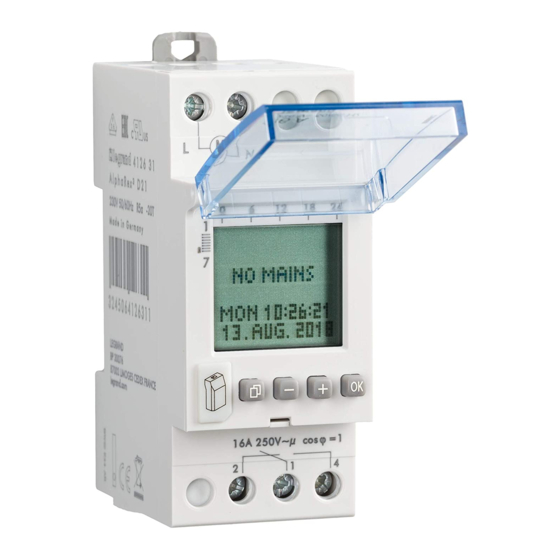

D21 astro BLE
3
4 127 23
!
Indicaciones para la seguridad
Este producto debiera ser instalado preferentemente por un técnico electricista capacitado, en caso contrario existe peligro de incendio o
de una descarga eléctrica. Antes de proceder a la instalación, es imprescindible haber leído y entendido las instrucciones para el servi-
cio, asimismo se tiene que tener en cuenta y examinar el lugar de montaje específico para el producto y que solamente se deben utilizar
accesorios originales. Todos los productos de Legrand sólo deben ser abiertos y reparados por colaboradores de la empresa Legrand que
dispongan de la formación especial correspondiente. Si el producto es abierto o reparado por personal no autorizado por la casa Legrand,
se pierden en consecuencia todos los derechos de responsabilidad civil, así como de repuesto y de garantía. Utilizar exclusivamente
los accesorios de la marca Legrand.
El aparato contiene una pila botón no recargable de LiMnO
desecharse de acuerdo con las disposiciones legales de cada país y teniendo en cuenta las normas de protección del medio ambiente.
. Una vez agotada la vida útil del producto, ésta debe extraerse correctamente y
2
®
Publicidad
Tabla de contenido
Manuales relacionados para LEGRAND AlphaRex3 D21 astro BLE
Resumen de contenidos para LEGRAND AlphaRex3 D21 astro BLE
- Página 1 Todos los productos de Legrand sólo deben ser abiertos y reparados por colaboradores de la empresa Legrand que dispongan de la formación especial correspondiente. Si el producto es abierto o reparado por personal no autorizado por la casa Legrand, se pierden en consecuencia todos los derechos de responsabilidad civil, así...
-
Página 2: Datos Técnicos
Datos técnicos Tensión de conexión: 230 V 50/60 Hz Consumo efectivo: ca. 1 W Contacto de salida: 1 contacto 16 A 250 V~µ cos ϕ = 1 Precisión del reloj: ~ 0,1 s / dia conductores rígidos cables flexibles Capacidad de bornes: 1,5...4 mm 1,5...2,5 mm max. -
Página 3: Información General
Información general Puesta en servicio: Al aplicar la tensión de red se inicia el reloj con la última función ajustada. La posición del relé queda definida por el programa actual. Selección de menú, Atrás en el menú, Activación > 1 s = indicación de servicio Confirmación de la selección o incorporación de los parámetros Selección de los puntos de menú... - Página 4 Resumen semanal de las horas de conmutación programadas. Resolución 0,5h BLE 4.2 Estado de conmutación •••• 4:21 PM 100% Legrand Time-Switch Día, hora, fecha INSTALL max. 16 A max. 250 V AC Modo de acción: tipo 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7 2000 VA 600 W 70µF...
-
Página 5: Vista De Conjunto
Vista de conjunto Este símbolo señaliza que la selección se encuentra activa. * Disponible sólo en el modo EXPERTO Ajuste del idioma... - Página 6 Ajustar Hora y fecha Horario de verano +1h Europa: Ajuste de fábrica. Especial: El cambio al horario de verano se puede programar libremente mediante la introducción de la fecha de inicio y de finalización, y en los años siguientes se realizará siempre el mismo día de la semana, por ejemplo, el domingo.
- Página 7 Astro Seleccionar el país. Seleccionar la ciudad más próxima al lugar de utilización. * Disponible sólo en el modo EXPERTO Ajuste de fábrica 8°E 52°N Con la tecla MENOS se ajusta la longitud en sentido oeste. Con LONGITUD / Ajuste de 000° ESTE / OESTE hasta 180° OESTE. LATITUD o bien se pueden optimizar...
- Página 8 Offset ...
- Página 9 Offset * Esta función está disponible en el modo experto. El ajuste del valor de corrección (1…30 min.) tiene como efecto una prolon- gación de la duración diaria de conexión en la mitad del semestre invernal de hasta 60 min. (Por la mañana de hasta 30 min., después OFF y por la noche ON 30 min.
- Página 10 Offset 23.09 21.03. Punto de conmutación Offset Corrección 90 120 150 180 210 240 270 300 330 360...
- Página 11 Offset max. 120min max. 120min El reloj conmuta en las horas de salida y puesta del sol calculadas. Introduciendo una diferencia horaria determinada, se desplaza el momento de conmutación de las horas en hasta ±120 minutos respecto a las horas de salida y puesta del sol. Ejemplo: En el caso de una diferencia horaria de +30 minutos, el reloj conmuta 30 minutos después de la salida del sol y 30 minutos después de la puesta del sol.
- Página 12 Offset +12˚ +6˚ -50’ -6˚ -12˚ Cuando el ajuste del offset se realiza en grados, el reloj conecta en los momentos en los que existe la misma claridad, a pesar de los diferentes momentos de salida y de puesta de sol a lo largo del año.
-
Página 13: Programación
Programación Un programa consta de una hora de conexión, una hora de desconexión y los días de conexión y des- conexión asignados. En la selección LUN a DOM ya están fijamente asignados los días. En este caso, sólo se tienen que ajustar las horas de conmutación. - Página 14 Programación Ejemplos de programación El interruptor horario debe conectar cada día de la semana al ponerse el sol y debe desconectar al salir el sol. Selección de símbolos con las teclas MÁS o MENOS Conexión al ponerse el sol Desconexión al salir el sol Conexión / desconexión según la hora de conmutación introducida...
- Página 15 Programación Ejemplos de programación El interruptor horario debe conectar cada día de la semana al ponerse el sol y debe desconectar al salir el sol. Adicionalmente se desea programar una interrupción nocturna desde las 23:00 horas de la noche hasta las 5:00 horas de la mañana.
-
Página 16: Ajuste De Contraste
Modos de funcionamiento • Auto - Modo automático • Duración ON • Duración OFF Atención: La salida se conecta cuando se dispone de una señal de entrada de control. • Extra Se invierte el estado de conmutación definido por el programa. Con el siguiente comando de conmutación activo, el temporizador vuelve a asumir la conexión y desconexión. -
Página 17: Contador De Horas De Servicio
Contador de horas de servicio Indicación de la duración de conexión del relé (0 a 065535 h) y de la fecha de la última reposición (reset). Función aleatoria Función para la simulación de presencia. Función activa; los ciclos de conmutación programados de se desplazan aleatoriamente en un margen de ± 15 minutos. -
Página 18: Código Pin
Si se configura el código pin en ACTIVO, viene predefinido el código de acceso 123123. A menos que el código pin se haya cambiado a través de la aplicación Time-Switch de Legrand. • Puede cambiar el código de acceso con la aplicación Time Switch de Legrand. -
Página 19: Modo Experto
Modo experto En el modo experto el aparato dispone de algunas funciones más: • Sincronización de red para la mejora de la precisión • Función de ciclo • Corrección semestre de verano/de invierno • Entrada de control EXTRA y OFF Atención: Al cambiar de ACTIVO a PASIVO desaparecen de nuevo los puntos de menú... - Página 20 Vacaciones Tras la activación se ejecuta el programa de vacaciones entre la fecha inicial 0:00h y la fecha final 24:00h (duración ON/OFF). Tras una ejecución única se tiene que volver a activar el programa de vacaciones.
- Página 21 Activación / desactivación de la sincronización de red. Esta función está disponible en el modo experto. PASIVA se ha ajustado previamente. Para aumentar la precisión de funcionamiento a largo plazo es prefe- rible activar la sincronización en redes de 50/60 Hz con igualación de frecuencia.
-
Página 22: Función De Ciclo
Función de ciclo Esta función está disponible en el modo experto. Para órdenes cíclicas de conmutación, la duración de conexión es determinada por medio de enlaces disy- untivos de programas de todo tipo. Dentro de estos límites tiene lugar entonces un ciclo fijo de tiempo de conexión y de desconexión. - Página 23 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programa n Programa 1 Relé canal 1 0:04:00 0:04:00 0:04:00...
-
Página 24: Entrada De Control Con Tiempo De Funcionamiento Posterior
Entrada de control con tiempo de funcionamiento posterior Una señal de control se superpone a todas las especificaciones del programa. Mientras la señal de con- trol esté presente, la salida está activada. Cuando se desconecta la señal de control, la salida se desac- tiva al finalizar el tiempo de funcionamiento posterior ajustado, a no ser que esté... - Página 25 Esta función está disponible en el modo experto. RETARDO La salida se conecta cuando se activa la entrada de control y permanece conectada después de la desacti- vación de la entrada de control mientras que dura el tiempo de retardo ajustado. Rango de ajuste del tiempo de retardo 0h 00min 00s …...
- Página 26 La ubicación tiene que estar habilitada en el smartphone, y el GPS no debe estar activado. El temporizador AlphaRex³ BLE debe disponer de tensión de alimentación. Dentro de la aplicación de Time Switch de Legrand se muestran ahora los dispositivos tanto durante la carga como durante la importación.
-
Página 27: Importar Desde Proyectos
Importar desde proyectos ¡Advertencia! Al principio de la comunicación de datos Bluetooth y durante ésta, las salidas de relé cambian al estado de reposo. 1. Seleccione El tipo de AlphaRex³ del que debe importarse el proyecto. 2. La transferencia se inicia automáticamente. Reverso Importación Importación... -
Página 28: Cargar Desde Proyectos
Cargar desde proyectos ¡Advertencia! Al principio de la comunicación de datos Bluetooth y durante ésta, las salidas de relé cambian al estado de reposo. 1. Seleccione un proyecto. 2. Pulse 3. Seleccione el tipo de AlphaRex³ del cual debe transmitirse el proyecto. 4. - Página 29 Antes de desmontar el módulo hay que desconectar el Reset aparato. ¡Nota! Conectar la tensión del aparato sólo después de haber La memoria se eliminará y todos los datos montado otra vez el módulo. configurados se perderán. Se establece la Emplear exclusivamente pilas de litio de tipo botón (LiM- introducción del código pin en PASIVO.
