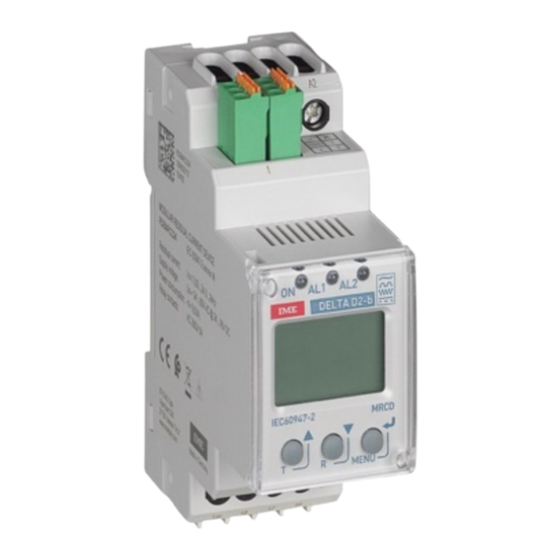

Relè differenziale MRCD di tipo "B"
1. USO
Il dispositivo DIN (230Vac o 24Vdc), accoppiato al toroide separato
dedicato (TDB...), misura le correnti continue di dispersione verso
terra secondo la EN/IEC 60947-2 Annesso M.
Questi dispositivi, associati agli interruttori Bticino (vedi tabella) ne
garantiscono un intervento entro i limiti previsti dalla normativa.
I campi di applicazione più comuni sono:
Convertitori di frequenza, apparecchi medicali come macchine a
raggi X o TAC, linee di alimentazioni di ascensori, impianti di prova
nei laboratori, mezzi di produzione nei cantieri, inverter per sistemi
fotovoltaici, postazioni di caricamento batterie dei carrelli elevatori,
officine meccaniche, macchine per la lavorazione del metallo.
2. GAMMA
Codice Articolo
Modello
Relè differenziale di tipo B 230Vac
IM-RDBMRCD230
Relè differenziale di tipo B 24Vcc
IM-RDBMRCD24
Vedere gamma Toroidi nella tabella compatibilità Megatiker pag.7
3. INSTALLAZIONE
Fissaggio e piombatura:
Su rotaia simmetrica EN/IEC 60715 o guida DIN 35.
Informativa di Prodotto: IDP000262IT_04
BTicino
SpA
Viale Borri 231, 21100 Varese - Italia
www.imeitaly.com
Codici: RDBMRCD24 – RDBMRCD230
Modello: Delta
Utensili necessari:
Per il fissaggio del dispositivo sulla guida DIN: cacciavite piatto
da 5,5 mm (da 4 a 6 mm).
Posizione di funzionamento:
Verticale,
Orizzontale,
4. DIMENSIONI
Custodia:
2 moduli DIN43880
Modificata il: 14/01/2020
Sommario
1. Uso ..................................................................... 1
2. Gamma ............................................................... 1
3. Installazione ....................................................... 1
4. Dimensioni.......................................................... 1
5. Connessioni........................................................ 2
6. Dati operativi ...................................................... 2
7. Caratteristiche generali ...................................... 3
8. Conformità e certificazioni .................................. 6
9. Tabella compatibilità Megatiker ......................... 7
Sottosopra,
Sul lato
64 mm
41 mm
Prima stesura: 06/09/2019
Pagine
35,8 mm
1 | 7
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para LEGRAND IME RDBMRCD24
Resumen de contenidos para LEGRAND IME RDBMRCD24
- Página 1 BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com Relè differenziale MRCD di tipo “B” Codici: RDBMRCD24 – RDBMRCD230 Modello: Delta Sommario Pagine 1. Uso ..............1 2. Gamma ............... 1 3. Installazione ............1 4. Dimensioni............1 5. Connessioni............2 6.
- Página 2 Relè differenziale MRCD di tipo “B” Codici: RDBMRCD24 – RDBMRCD230 Modello: Delta 5. CONNESSIONI – COLLEGAMENTO (Sicurezza Positiva) (Il range di settaggio di I∆n sul toroide deve essere congruo con la soglia di sgancio configurata nel MRCD) Configurazione Standard (con tutti i Megatiker della gamma Bticino vedi tabella pag.7) DELTA D2-b IEC60947-2 MRCD...
-
Página 3: Dati Operativi
Relè differenziale MRCD di tipo “B” Codici: RDBMRCD24 – RDBMRCD230 Modello: Delta 5.1 CONNESSIONE TOROIDE E RELE’ 6.2 MECCANICI Morsetti a vite: - Profondità dei morsetti: 6mm - Lunghezze della spelatura del cavo: 8-9mm 12V+ +12V Testa della vite: - Morsetti di collegamento delle tensioni (A1 - A2): COMBI PZ2 - Morsettiere del relè... -
Página 4: Caratteristiche Generali
Relè differenziale MRCD di tipo “B” Codici: RDBMRCD24 – RDBMRCD230 Modello: Delta 7. CARATTERISTICHE GENERALI 7. CARATTERISTICHE GENERALI (continua) Dati di marcatura: Laseratura MRCD Marcatura indelebile MRCD Lato Inferiore Lato Superiore DELTA D2-b Lato Sinistro Lato Destro IEC60947-2/M IEC60947-2 MRCD Schemi d’inserzione Informazioni di tracciabilità... -
Página 5: Test Automatico Permanente
Relè differenziale MRCD di tipo “B” Codici: RDBMRCD24 – RDBMRCD230 Modello: Delta 7. CARATTERISTICHE GENERALI 7. CARATTERISTICHE GENERALI (continua) Alimentazione ausiliaria Us (A1 – A2): Display: LCD a 3 cifre (1000 punti) - IM-RDBMRCD230: Errore di misura del valore indicato: ±17,5%, ±2 digits Us: 100…250V AC/DC LEDs: Variazione ammessa: 70…300V AC/DC... - Página 6 Relè differenziale MRCD di tipo “B” Codici: RDBMRCD24 – RDBMRCD230 Modello: Delta 8. CONFORMITÁ E CERTIFICAZIONI Isolamento IM-RDBMRCD230 - Tensione di isolamento, Ui:250V - Categorie di installazione: III - Grado di inquinamento: 2 Isolamento IM-RDBMRCD24 - Tensione di isolamento, Ui:100V - Categorie di installazione: III - Grado di inquinamento: 2 Rigidità...
- Página 7 Relè differenziale MRCD di tipo “B” Codici: RDBMRCD24 – RDBMRCD230 Modello: Delta 9. TABELLA COMPATIBILITA’ MEGATIKER Vedere codici degli interruttori sul sito www.imeitaly.com Combinazioni MRCD Tipo B conformi alla EN/IEC 60947-2 Annesso M IM-RDBMRCD230 Dispositivo DIN IM-RDBMRCD24 IM-TDB35 IM-TDB60 Toroide IM-TDB120 IM-TDB210 SET=>...
-
Página 8: Tabla De Contenido
BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com Type “B” MRCD differential relay Code: RDBMRCD24 – RDBMRCD230 Model: Delta Contents Pages 1. Use ..............1 2. Range ..............1 3. Installation ............1 4. Dimensions............1 5. Connections ............2 6. - Página 9 Type “B” MRCD differential relay Code: RDBMRCD24 – RDBMRCD230 Model: Delta 5. COMMISSIONNING - CONNECTION (Positive Safety) (The setup range of IΔn on the toroid must be consistent with the release threshold programmed in MRCD) Standard configuration (with all the Megatiker of the Bticino range - see table page 7) DELTA D2-b IEC60947-2 MRCD...
-
Página 10: Mechanical Data
Type “B” MRCD differential relay Code: RDBMRCD24 – RDBMRCD230 Model: Delta TOROID CONNECTION AND RELAY 6.2 MECHANICAL DATA Screw terminals: - Depth of the terminals: 6mm - Lengths of the wire stripping: 8-9mm 12V+ +12V Screw head: - Voltage connection terminals (A1 - A2): COMBI PZ2 - Coil control relay terminal board (18-17-19): COMBI PZ2 - Pre-alarm relay terminal board (61-62-60): COMBI PZ2 - Remote test and reset terminal board (T/R): COMBI PZ2... -
Página 11: General Features
Type “B” MRCD differential relay Code: RDBMRCD24 – RDBMRCD230 Model: Delta 7. GENERAL FATURES 7. GENERAL FATURES (continued) Marking data: MRCD laser marking MRCD indelible marking Lower Side Upper Side DELTA D2-b Left Side Right Side IEC60947-2/M IEC60947-2 MRCD Connection diagrams Traceability information MENU RDBMRCD24... - Página 12 Type “B” MRCD differential relay Code: RDBMRCD24 – RDBMRCD230 Model: Delta 7. GENERAL FATURES 7. GENERAL FATURES (continued) Display: Us (A1 – A2): Auxiliary power supply 3-digit LCD (1000 points) Indicated value measurement error: ±17,5%, ±2 digits - IM-RDBMRCD230: Us: 100…250V AC/DC LEDs: Permitted variation: 70…300V AC/DC ON: voltage present Us...
-
Página 13: Conformity And Certifications
Type “B” MRCD differential relay Code: RDBMRCD24 – RDBMRCD230 Model: Delta 8. CONFORMITY AND CERTIFICATIONS Isolation IM-RDBMRCD230 - Insulation voltage, Ui:250V - Installation categories: III - Level of pollution: 2 Isolation IM-RDBMRCD24 - Insulation voltage, Ui:100V - Installation categories: III - Level of pollution: 2 Dielectric rigidity: - Power supplies/ Outputs: 2.2kV... -
Página 14: Megatiker Compatibility Table
Type “B” MRCD differential relay Code: RDBMRCD24 – RDBMRCD230 Model: Delta 9. MEGATIKER COMPATIBILITY TABLE See the switches codes at www.imeitaly.com MRCD Type B combinations according to EN / IEC 60947-2 Annex M IM-RDBMRCD230 DIN Device IM-RDBMRCD24 IM-TDB35 IM-TDB60 Toroid IM-TDB120 IM-TDB210 SET=>... -
Página 15: Utilisation
(TDB ...), mesure les courants de fuite à la terre directs sous forme d'onde de type B selon EN 60947-2 (Annexe M). Position de fonctionnement: Ces appareils, associés aux interrupteurs Legrand (voir tableau), garantissent un déclenchement dans les limites fixées par la norme. -
Página 16: Connexions-Branchement
(Sécurité Positive) (la plage de réglage de IΔn sur le toroïde doit être cohérente avec le seuil de décrochage configuré dans le MRCD) Configuration standard (avec tous les Megatiker de la gamme Legrand, voir tableau page 7) DELTA D2-b IEC60947-2... -
Página 17: Caractéristiques Mécaniques
Relai différentiel MRCD de type « B » Codes: RDBMRCD24 – RDBMRCD230 Modèle: Delta 5.1 CONNEXION TOROÏDE ET RELAIS CARACTÉRISTIQUES MÉCANIQUES Bornes à vis: - Profondeur des bornes : 6mm - Longueur de dénudage du câble : 8-9mm Tête des vis : 12V+ +12V - Bornes de raccordement des tensions (A1 - A2): COMBI PZ2... -
Página 18: Caractérístiques Générales
Relai différentiel MRCD de type « B » Codes: RDBMRCD24 – RDBMRCD230 Modèle: Delta 7. CARACTÉRISTIQUES GÉNÉRALES 7. CARACTÉRISTIQUES GÉNÉRALES (continue) Données de marquage : Marquage au laser MRCD Marquage indélébile MRCD Côté Inférieur Côté Supérieur DELTA D2-b Côté Gauche Côté... -
Página 19: Test Manual
Relai différentiel MRCD de type « B » Codes: RDBMRCD24 – RDBMRCD230 Modèle: Delta 7. CARACTÉRISTIQUES GÉNÉRALES 7. CARACTÉRISTIQUES GÉNÉRALES (continue) Alimentation auxiliaire Us (A1 – A2): Écran: LCD à 3 chiffres (1000 points) - IM-RDBMRCD230: Erreur de mesure de la valeur indiquée : ±17,5%, ±2 digits Us: 100…250V AC/DC Voyants: Variation admise: 70…300V AC/DC... -
Página 20: Conformité Et Certifications
Relai différentiel MRCD de type « B » Codes: RDBMRCD24 – RDBMRCD230 Modèle: Delta 8. CONFORMITÉ ET CERTIFICATIONS Isolamention IM-RDBMRCD230 - Tension d'isolation, Ui: 250V - Catégories d’installation: III - Degré de pollution: 2 Isolamention IM-RDBMRCD24 - Tension d'isolation, Ui: 100V - Catégories d’installation: III - Degré... -
Página 21: Tableau Compatibilités Megatiker
LG-421019; LG-421022 DPX³ 250 25kA Ele DPX³ 250 36kA Ele DPX³ 250 70kA Ele Gamme DPX DPX³ 250 25kA Ele+Meadida Legrand DPX³ 250 36kA Ele+Medida DPX³ 250 70kA Ele+Medida DPX³ 630 36kA DPX³ 630 50kA DPX³ 630 100kA DPX³ 630 36kA Ele LG-422239;... - Página 22 BTicino Viale Borri 231, 21100 Varese - Italia www.imeitaly.com Differenzstromrelais MRCD Typ “B” Bestellcode: RDBMRCD24 – RDBMRCD230 Type: Delta Inhaltsverzeichnis Seiten 1. Verwendung ............1 2. Bestellcodes ............1 3. Installation…………………………………………1 4. Abmessungen ............ 1 5. Verbindungen - Anschlüss ......... 2 6.
- Página 23 Differenzstromrelais MRCD Typ “B” Bestellcode: RDBMRCD24 – RDBMRCD230 Type: Delta 5. VERBINDUNGEN - ANSCHLUSS (Positive Sicherheit) (Der Einstellbereich von I∆n am Toroid muss mit der in der MRCD konfigurierten Auslöseschwelle übereinstimmen) Standardkonfiguration (mit allen Megatikenr des Bticino-Sortiments sieheTabelle Seite 7) DELTA D2-b IEC60947-2 MRCD...
- Página 24 Differenzstromrelais MRCD Typ “B” Bestellcode: RDBMRCD24 – RDBMRCD230 Type: Delta 5.1 TOROID-ANSCHLUSS UND RELAIS 6.2 MECHANIK Schraubklemmen: - Tiefe der Klemmen: 6mm - Abisolierlängen: 8-9mm Schraubenkopf: 12V+ +12V - Spannungsanschlussklemmen (A1 - A2): COMBI PZ2 - Klemmleiste des Spulensteurrelais (18-17-19): COMBI PZ2 - Klemmleiste des Voralarmrelais (61-62-60): COMBI PZ2 - Klemmleiste zum Testen und Fern-Reset (T/R): COMBI PZ2 Empfohlenes Anzugsmoment :...
- Página 25 Differenzstromrelais MRCD Typ “B” Bestellcode: RDBMRCD24 – RDBMRCD230 Type: Delta 7. ALLGEMEINE EIGENSCHALFTEN 7. ALLGEMEINE EIGENSCHALFTEN (Fortsetzung) Kennzeichnungsdaten: LASERMARKIERUNG MRCD Unauslöschliche Kennzeichnung MRCD Unterseite Oberseite DELTA D2-b Linke Seite Rechte Seite IEC60947-2/M IEC60947-2 MRCD Informationen zur Anschlussschema MENU Rückverfolgbarkeit RDBMRCD24 2654280001 19W42 Visuelle Signalisierung...
-
Página 26: Manueller Test
Differenzstromrelais MRCD Typ “B” Bestellcode: RDBMRCD24 – RDBMRCD230 Type: Delta 7. ALLGEMEINE EIGENSCHALFTEN 7. ALLGEMEINE EIGENSCHALFTEN (Fortsetzung) Anzeige: Hilfsspannung Us (A1 – A2): 3-stelliges LCD (1000 Punkte) - IM-RDBMRCD230: Messfehler des angezeigten Wertes: ±17,5%, ±2 Digits Us: 100…250V AC/DC LEDs: Zulässige Abweichung: 70…300V AC/DC Arbeitsfrequenz: 42…460Hz ON: Spannung angelegt Us... - Página 27 Differenzstromrelais MRCD Typ “B” Bestellcode: RDBMRCD24 – RDBMRCD230 Type: Delta 8. KONFORMITÄT UND ZERTIFIZIERUNGEN Isolation IM-RDBMRCD230 - Isolationsspannung, Ui: 250V - Installationskategorie: III - Verschmutzungsgrad: 2 Isolation IM-RDBMRCD24 - Isolationsspannung, Ui: 100V - Installationskategorie: III - Verschmutzungsgrad: 2 Spannungsfestigkeit: - Hilfsspannung / Ausgang: 2,2kV Stoßspannungsfestigkeit - Uimp : IM- RDBMCRD230 : 4kV IM- RDBMCRD24 : 2,5kV...
- Página 28 Differenzstromrelais MRCD Typ “B” Bestellcode: RDBMRCD24 – RDBMRCD230 Type: Delta 9. MEGATIKER KOMPATIBILITÄTSTABELLE Siehe Schaltercodes unter www.imeitaly.com MRCD Typ B Kombinationen nach EN/IEC 60947-2 Anhang M IM-RDBMRCD230 DIN-Gerät IM-RDBMRCD24 IM-TDB35 IM-TDB60 Toroide IM-TDB120 IM-TDB210 SET=> Auslösespule ST Auslösespule UVR Bemessungsfehlerstrom Schalter (Standardkonfiguration) (Erweiterte Konfiguration)
-
Página 29: Herramientas Necesarias
(TDB ...), mide las corrientes de fuga a tierra directa con formas de onda tipo B según EN 60947-2 Anexo M. Posición de funcionamiento: Estos dispositivos, asociados con los interruptores Legrand (ver tabla) garantizan su intervención dentro de los límites Vertical,... - Página 30 (El rango de configuración de IΔn en el toroide ha de ser coherente con el umbral de desenganche configurado en el MRCD) Configuración estándar : (con todos los Megatiker de la gama Legrand, consultar la tabla de la pág.7) DELTA D2-b...
-
Página 31: Conexión De Toroides Y Relés
Relé diferencial MRCD de tipo “B” Código: RDBMRCD24 – RDBMRCD230 Modelo: Delta 5.1 CONEXIÓN DE TOROIDES Y RELÉS MECÁNICOS Bornes de rosca: - Profundidad de los bornes: 6mm - Longitudes de la peladura del cable: 8-9mm Cabeza del tornillo: 12V+ +12V - Bornes de conexión de las tensiones (A1 - A2): COMBI PZ2 - Regletas del relé... -
Página 32: Características Generales
Relé diferencial MRCD de tipo “B” Código: RDBMRCD24 – RDBMRCD230 Modelo: Delta 7. CARACTERÍSTICAS GENERALES 7. CARACTERÍSTICAS GENERALES (sigue) Datos de marcado: Tratamiento al láser MRCD Marcado indeleble MRCD Lado inferior Lado superior DELTA D2-b Lado izquierdo Lado derecho IEC60947-2/M IEC60947-2 MRCD Esquemas de inserción... - Página 33 Relé diferencial MRCD de tipo “B” Código: RDBMRCD24 – RDBMRCD230 Modelo: Delta 7. CARACTÉRISTIQUES GÉNÉRALES 7. CARACTÉRISTIQUES GÉNÉRALES (continue) Pantalla: Alimentación auxiliar Us (A1 – A2): LCD de 3 cifras (1000 puntos) Error de medición del valor indicado: ±17,5%, ±2 dígitos - IM-RDBMRCD230: Us: 100…250V AC/DC LEDs:...
-
Página 34: Conformidad Y Certificaciones
Relé diferencial MRCD de tipo “B” Código: RDBMRCD24 – RDBMRCD230 Modelo: Delta 8. CONFORMIDAD Y CERTIFICACIONES Aislamiento IM-RDBMRCD230 - Tensión de aislamiento, Ui: 250V - Categorías de instalación III - Grado de contaminación: 2 Aislamiento IM-RDBMRCD24 - Tensión de aislamiento, Ui: 100V - Categorías de instalación: III - Grado de contaminación: 2 Rigidez dieléctrica:... -
Página 35: Tabla De Compatibilidad Megatiker
LG-421019; LG-421022 DPX³ 250 25kA Ele DPX³ 250 36kA Ele DPX³ 250 70kA Ele Gama DPX DPX³ 250 25kA Ele+Meadida Legrand DPX³ 250 36kA Ele+Medida DPX³ 250 70kA Ele+Medida DPX³ 630 36kA DPX³ 630 50kA DPX³ 630 100kA DPX³ 630 36kA Ele LG-422239;...
