18 Ohjelmointi

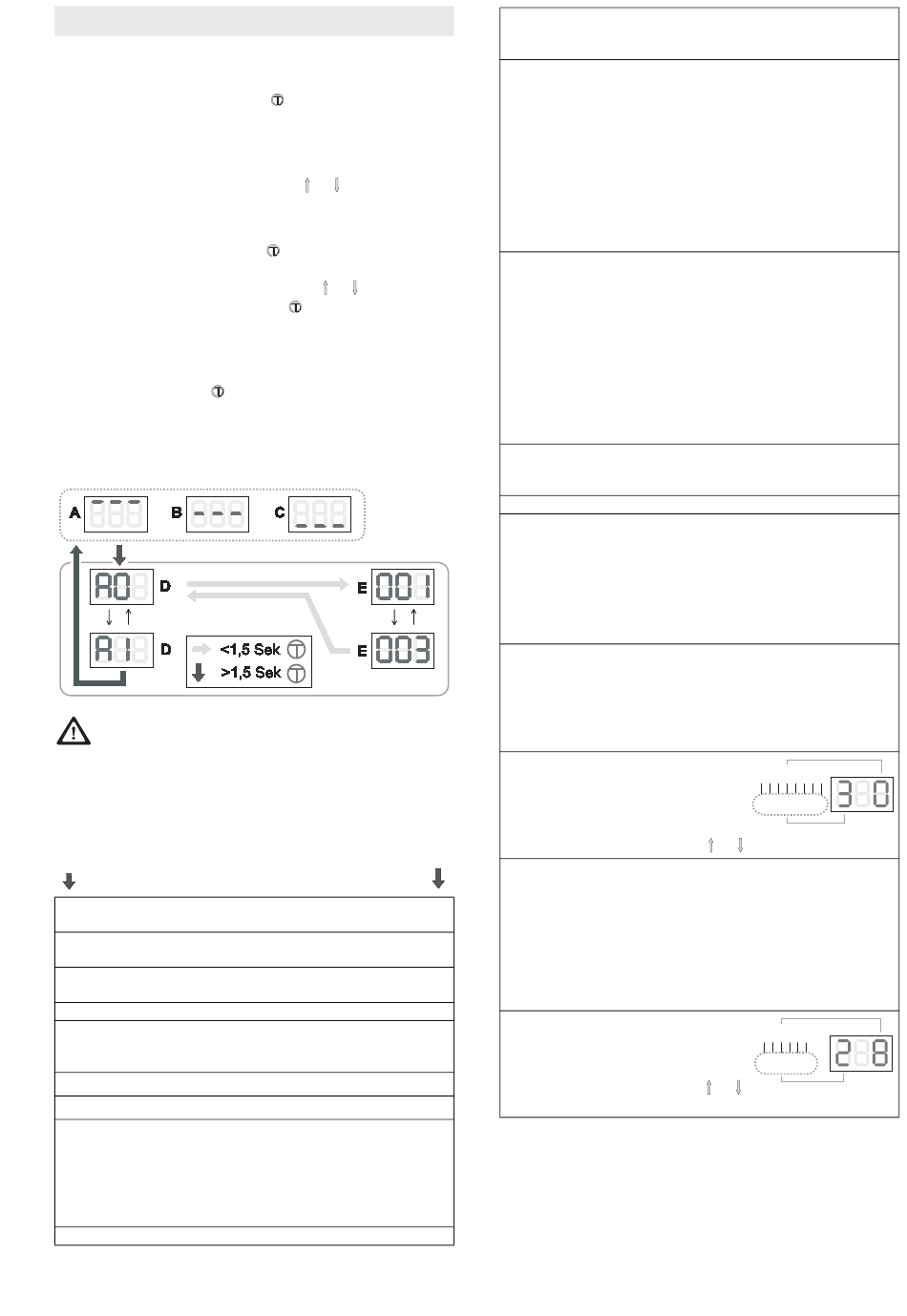

Ohjelmointitilan päällekytkentä
Kun näkyvissä on jokin 3 statusilmoituksesta A, B tai C (ks.
luku 10), paina valikkopainiketta
Näkyviin tulee valikkonäyttö (D).
Ohjelmointivalikon valinta
Valitse haluamasi valikko painikkeilla
Valikkoarvon näyttö / muuttaminen
Näytöt: Paina valikkopainiketta
jolloin näkyviin tulee valikkoarvo (E).
Muuttaminen: Muuta arvoa painikkeilla
Tallennus: Paina valikkopainiketta
ajan, jolloin näkyviin tulee jälleen ohjelmointivalikko (D).
Ohjelmointitilasta poistuminen
Paina valikkopainiketta
tulee statusilmoitus ja muutokset tallentuvat.
Jos ohjelmointivaiheen aikana et paina mitään painiketta
15 sekuntiin, laite poistuu ohjelmointitilasta automaattisesti.
HUOMIO: Jos ohjelmointivalikoiden A0–A4 arvoja
muutetaan, katkaisupiiri ei enää toimi!
Ovikoneiston asetukset on ohjelmoitava uudelleen ennen
kuin sitä käytetään. Tätä varten suorita
ohjelmointi (luku 15) .
Valikko
Toiminto, säätöalue, yksikkö
A0 Pituus PEHMEÄ KÄYNTI AUKI, 7 cm
000..009
A1 Pituus PEHMEÄ KÄYNTI KIINNI, 7 cm
000..009
A2 Pehmeän käynnin nopeus (KIINNI) mm/s
000= 50...009= 140
A3 Hyppy takaisin, POIS= 000 PÄÄLLÄ= 001
A4 Suunnan vaihto, POIS= 000 PÄÄLLÄ= 001
Asetus (+/-) mahdollinen vain, kun
hätäpysäytyksen pistoke (1, vihreä) on irti.
A5 Voiman lisääminen AUKI
A6 Voiman lisääminen KIINNI
A7 Ovityyppi: Lamellinosto-ovi/kippiovi = 000
Sivulamelliovi* = 001
Sivulamelliovi* jossa pehmeä käynnistys= 002
* Esteen vapautus myös suuntaan AUKI
Jos A7:ää on muutettu, suorita reset
ohjelmoi ovikoneisto sitten uudelleen.
A8 Varoitusaika (AUKI/KIINNI) 001=2 s... 008=16 s
Magic 1000-2
yli 1,5 sekunnin ajan.
ja .
alle 1,5 sekunnin ajan,
ja .
alle 1,5 sekunnin
yli 1,5 sekunnin ajan. Näyttöön
Ovikoneiston
Tehdasasetus
1)
000..009
1)
000..009
(luku 19) ja
(luku 15).
A9 Lisäkortti
000= ZKMagicS
001= ZKMagic
b0 Rele 1 (käytettäessä lisäkorttia ZKMagic)
000= ei toimintoa
001= E-lukko
002= varoitusvalo*
003= valokennotesti* (lähettimen jännitteen
katkaisu)
004= tilanäyttö*: ovi pääteasennossa AUKI
005= tilanäyttö*: ovi pääteasennossa KIINNI
006= vihreä valo*
007= punainen valo*
* kun A9= 001
b1 Rele 2 (käytettäessä lisäkorttia ZKMagic)
000= ei toimintoa
001= E-lukko*
002= varoitusvalo*
003= valokennotesti* (lähettimen jännitteen
katkaisu)
004= tilanäyttö*: ovi pääteasennossa AUKI
005= tilanäyttö*: ovi pääteasennossa KIINNI
006= vihreä valo*
007= punainen valo*
* kun A9= 001
b2 Sulkeutuvan reunan tunnistin, käytettäessä
lisäkorttia ZKMagic ja kun A9= 001
000= POIS
b3 Tyhjän ajon tunnistin 000= POIS 001= PÄÄLLÄ
b4 Automaattinen sulkeutumistoiminto
000= POIS
001..010 aukipitoaika s*
(001 = 5 s... 010 = 50 s)
011..040 aukipitoaika min*
(011=1 min... 040=30 min) * lis. varoitusaika
* Aktiivinen vain, kun ovi on avattu täysin
b6 Huoltoväli
000= POIS
001..009 (1000 oven liikettä)
Esimerkki: 005 = 5000 oven liikettä
Huoltovälin kuluttua koneiston valo vilkkuu aina
oven liikkuessa. Säätö nollaa huoltovälin laskurin.
b7 Versionumero
Jokainen numeropaikka (0-7)
näkyy vuorotellen.
Esimerkissä näkyy:
Versio: 04 Päiväys: 20.05.10
Valitse paikka painikkeilla
b8 Huoltotila
000= käyttöpaneeli vapaa, valikkokohdat
säädettävissä
002
001= käyttöpaneeli estetty, valikkokohtia ei voi
säätää
004
002= tietojen tulostus (lisäkortti)
Asetus mahdollista vain, kun hätäpysäytyksen
005
pistoke (1, vihreä) ja valokennon pistoke (2,
keltainen) on irrotettu.
001
b9 Liikelaskuri (ei voida muuttaa)
000
Jokainen numeropaikka (0-5)
näkyy vuorotellen.
Esimerkissä näkyy arvo 8.000
Valitse paikka painikkeilla
003
.
003
000
000
IP2286 12/2017
001= OSE 002= 8k2
1)
*, s ja min
04200510
01234567
ja .
008000
012345
ja
000
000
000
000
001
000
000
000
