2.3.2. Placa / Conexiones

2a
1
A
2b

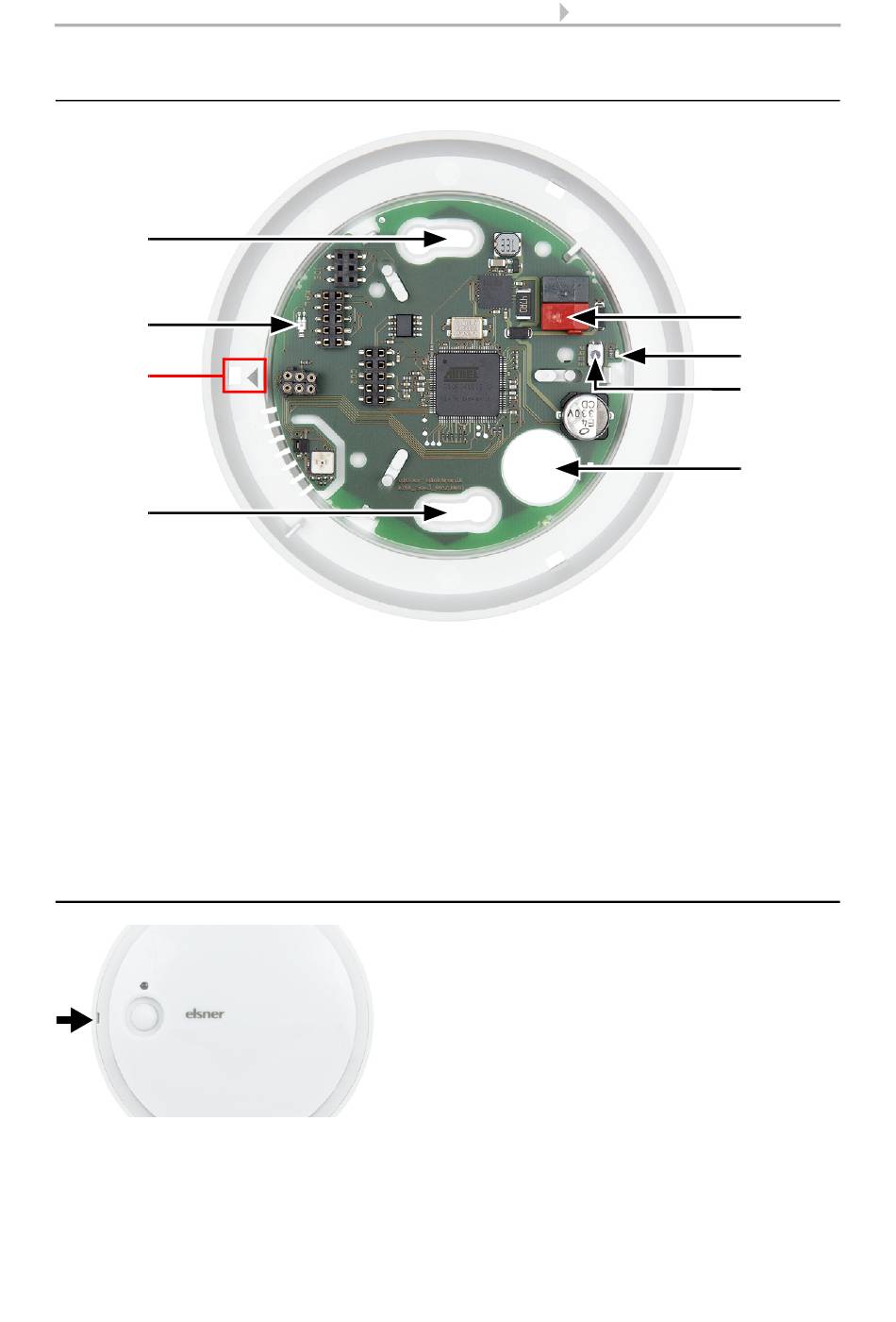

Fig. 2
1 Sensor de luminosidad
2 a+b Ranuras para sujeción (espacio entre orificios 60 mm)
3 Borne KNX Bus +/-
4 LED de programación
5 Teclado programador
6 Entrada para cable
A Marca para alinear la tapa

2.4. Montaje

Sensor Sewi KNX L • Actualización: 02.05.2016 • Reservado el derecho a realizar modificaciones técnicas. Salvo errores u omisiones.
6 Instalación y puesta en servicio
Fig. 3
Abra la carcasa. Levante cuidadosamente la
cubierta de la base. Apalanque desde la hen-
didura (fig. 1: A).
3
4
5
6
