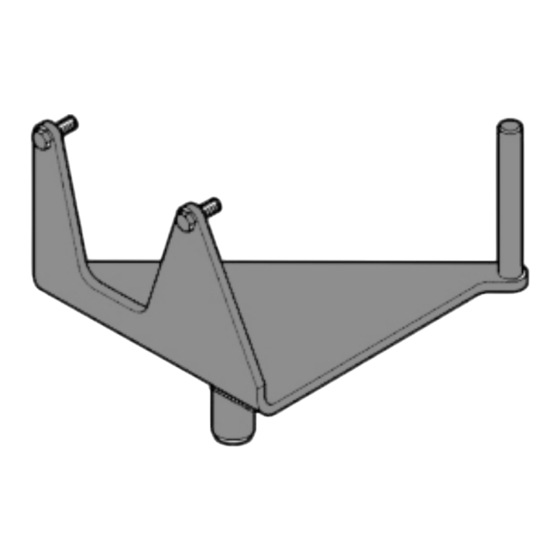

Página 1 Engine support 3396 Original Instructions Alkuperäisten ohjeiden käännös pt-br Tradução das instruções originais Originalbetriebsanleitung Traduction des instructions pt-pt Tradução das instruções originais ‫الأساسية‬ ‫التعليمات‬ ‫ترجمة‬ d'origine Traducerea instrucţiunilor originale Превод на оригиналното ‫המקוריות‬ ‫ההוראות‬ ‫תרגום‬ Перевод оригинальной ръководство за експлоатация...
Página 3 Table of Languages | 3 | 3396 Table of Languages English Deutsch ‫العربية‬ Български Čeština Dansk Ελληνικά English-US Español Español-Mexicano Eesti ‫فارسی‬ Suomi Français ‫עברית‬ Hrvatski 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 4 Table of Languages | 4 | 3396 Magyar Italiano 日本語 한국어 Lietuvių k. Latviešu valoda Македонски Nederlands Norsk Polski Português-Brasil Português Românǎ Русский Slovenčina Slovenščina Srpski 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 5 Table of Languages | 5 | 3396 Svenska Türkçe Українська 简体中文繁體中文 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 6: Tabla De Contenido
| 6 | 3396 Table of Contents English General Information ......7 General Safety Instructions ....8 Operating Instructions ......9 Inspection and maintenance ....10 Declaration of Conformity ....11 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 7: General Information
| 7 | 3396 1 General Information Product name: Engine support Product type: Load holding device Product number: 3396 Weight: 5.6 kg Max. load capacity: 365 Kg Static test coefficient: Intended Use: For the reception of the engine and gearbox unit when demounting and mounting the 4 cylinder 2.0 l...
Página 8: General Safety Instructions
| 8 | 3396 2 General Safety Instructions Tighten the screw connections with the prescribed torque (see workshop manuals of the Volkswagen Group brands). WARNING Only use in connection with a suitable engine and Read and follow all safety notes and instructions! gearbox jack (e.g.
Página 9: Operating Instructions
| 9 | 3396 3 Operating Instructions Separating the engine from the transmission WARNING Check the engine support for completeness, as well as visible damages such as signs of wear, Serious or fatal injuries through falling or tilting load! deformation, breakages, cracks, and corrosion The load can topple or fall through insufficient securing.
Página 10: Inspection And Maintenance
| 10 | 3396 4 Inspection and maintenance Check the engine support for completeness, as well as visible damages such as signs of wear, deformation, breakages, cracks, and corrosion damages prior to each use. Check all threads for damages and ease of operation. Do no use the engine support when defects are noted and discard it immediately.
Página 11: Declaration Of Conformity
| 11 | 3396 Declaration of Conformity with the Machinery Directive 2006/42/EC, Annex II 1A Manufacturer: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany Authorised to Compile the Bosch Automotive Service Solutions GmbH Technical Documents: Am Dörrenhof 1...
Página 12 | 12 | 3396 Inhaltsverzeichnis Deutsch Allgemeine Informationen ....13 Allgemeine Sicherheitshinweise ..14 Bedienung ..........15 Prüf- und Wartungshinweise ....16 Konformitätserklärung ......17 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Deutschland...
Página 13: Allgemeine Informationen
| 13 | 3396 1 Allgemeine Informationen Produktbezeichnung: Motorhalter Produkttyp: Lastaufnahmemittel Produktnummer: 3396 Eigengewicht: 5,6 kg max. Tragfähigkeit: 365 Kg Koeffizient für statische Prüfung: Bestimmungsgemäße Verwendung: Zur Aufnahme der Motor- und Getriebeeinheit beim Aus- und Einbau des 4-Zyl. 2.0 l Einspritzmotors und des 4-Zyl.
Página 14: Allgemeine Sicherheitshinweise
| 14 | 3396 2 Allgemeine Verschraubungen mit dem vorgeschriebenen Drehmoment anziehen (siehe Reparaturleitfäden Sicherheitshinweise der Marken des Volkswagen Konzerns). WARNUNG Nur in Verbindung mit einem geeigneten Motor- und Getriebeheber (z. B. VAS 6931/V.A.G 1383A) verwenden (siehe Reparaturleitfäden der Marken Lesen und befolgen Sie alle Sicherheitshinweise und des Volkswagen Konzerns).
Página 15: Bedienung
| 15 | 3396 3 Bedienung Nach Abschluss der Reparaturarbeiten sicherstellen, dass alle Teile des Spezialwerkzeugs entfernt wurden. Den Motorhalter vor jeder Verwendung auf Vollständigkeit und sichtbare Beschädigungen wie Motor und Getriebe trennen Abnutzungserscheinungen, Deformationen, WARNUNG Brüche, Anrisse und Korrosionsschäden prüfen.
Página 16: Prüf- Und Wartungshinweise
| 16 | 3396 4 Prüf- und Wartungshinweise Den Motorhalter vor jeder Verwendung auf Vollständigkeit und sichtbare Beschädigungen wie Abnutzungserscheinungen, Deformationen, Brüche, Anrisse und Korrosionsschäden prüfen. Alle Gewinde auf Beschädigungen und Leichtgängigkeit prüfen. Bei festgestellten Mängeln den Motorhalter keinesfalls verwenden und sofort aussondern.
Página 17: Konformitätserklärung
| 17 | 3396 Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG, Anhang II 1A Hersteller: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Deutschland Bevollmächtigter für die Bosch Automotive Service Solutions GmbH Zusammenstellung der Am Dörrenhof 1 technischen Unterlagen:...
Página 18 | 18 | 3396 ‫العربية‬ ‫المحتويات‬ ‫جدول‬ ..........‫عامة‬ ‫معلومات‬ ........‫العامة‬ ‫السلامة‬ ‫إرشادات‬ ..........‫التشغيل‬ ‫إرشادات‬ ..........‫والصيانة‬ ‫الفحص‬ ..........‫التوافق‬ ‫إعلان‬ 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 19 | 19 | 3396 ‫عامة‬ ‫معلومات‬ ‫المحرك‬ ‫دعامة‬ ‫المنتج‬ ‫اسم‬ ‫الأحمال‬ ‫رفع‬ ‫جهاز‬ ‫المنتج‬ ‫نوع‬ 3396 ‫المنتج‬ ‫رقم‬ ‫كجم‬ ‫الوزن‬ ‫كجم‬ ‫التحميل‬ ‫لسعة‬ ‫الأقصى‬ ‫الحد‬ ‫الإستاتيكي‬ ‫الاختبار‬ ‫مكافئ‬ ‫الاستخدام‬ ‫من‬ ‫الغرض‬ ‫رباعي‬ ‫المحرك‬ ‫تركيب‬ ‫أو‬ ‫فصل‬ ‫عند‬ ‫التروس‬ ‫وصندوق‬...
Página 20 | 20 | 3396 ‫العامة‬ ‫السلامة‬ ‫إرشادات‬ ‫ورشة‬ ‫أدلة‬ ‫راجع‬ ‫المذكور‬ ‫الربط‬ ‫عزم‬ ‫باستخدام‬ ‫البرغي‬ ‫وصلات‬ ‫ربط‬ ‫أحكم‬ Volkswagen ‫لمجموعة‬ ‫التجارية‬ ‫بالعلامات‬ ‫الخاصة‬ ‫العمل‬ ‫تحذير‬ ،‫مثل‬ ‫المناسبة‬ ‫التروس‬ ‫وصندوق‬ ‫المحرك‬ ‫رافعة‬ ‫مع‬ ‫إلا‬ ‫الاستخدام‬ ‫ي ُ حظر‬ ‫بالعلامات‬ ‫الخاصة‬...
Página 21 | 21 | 3396 ‫التشغيل‬ ‫إرشادات‬ ‫في‬ Volkswagen ‫مجموعة‬ ‫من‬ ‫المعتمد‬ ‫المناسب‬ ‫التعليق‬ ‫جهاز‬ ‫بتعليق‬ ‫قم‬ ‫مثل‬ ‫العمل‬ ‫ورشة‬ ‫مرفاع‬ ‫خطاف‬ ‫على‬ ‫الموجودة‬ ‫الدوارة‬ ‫الحلقة‬ Volkswagen ‫مجموعة‬ ‫من‬ ‫المعتمد‬ 6100 ‫ظاهر‬ ‫تلف‬ ‫أي‬ ‫من‬ ‫خالية‬ ‫وأنها‬ ‫كاملة‬ ‫أنها‬ ‫من‬...
Página 22 | 22 | 3396 ‫والصيانة‬ ‫الفحص‬ ‫ظاهر‬ ‫تلف‬ ‫أي‬ ‫من‬ ‫خالية‬ ‫وأنها‬ ‫كاملة‬ ‫أنها‬ ‫من‬ ‫للتأكد‬ ‫جيد ً ا‬ ‫المحرك‬ ‫دعامة‬ ‫افحص‬ ،‫التآكل‬ ‫عن‬ ‫الناتج‬ ‫والتلف‬ ‫والشقوق‬ ‫والكسور‬ ‫الشكلية‬ ‫والعيوب‬ ‫البلى‬ ‫علامات‬ ‫مثل‬ ‫التلف‬ ‫من‬ ‫خلوها‬ ‫من‬ ‫للتأكد‬ ‫الأسنان‬...
Página 23 | 23 | 3396 II 1A ‫الملحق‬ ، 2006/42 ‫الماكينات‬ ‫توجيه‬ ‫مع‬ ‫التوافق‬ ‫إعلان‬ Bosch Automotive Service Solutions GmbH ‫التصنيع‬ ‫جهة‬ Am Dörrenhof 1 85131 Pollenfeld-Preith ‫ألمانيا‬ Bosch Automotive Service Solutions GmbH ‫التقنية‬ ‫المستندات‬ ‫بإعداد‬ ‫له‬ ‫مصرح‬ Am Dörrenhof 1 85131 Pollenfeld-Preith ‫ألمانيا‬...
Página 24 | 24 | 3396 Съдържание Български Обща информация ......25 Общи инструкции за безопасност ..26 Инструкции за експлоатация .... 27 Инспекция и поддръжка ....28 Декларация за съответствие ....29 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Германия...
Página 25: Обща Информация
| 25 | 3396 1 Обща информация Име на продукта: Опора за двигател Тип на продукта: Устройство за задържане на товар Номер на продукта: 3396 Тегло: 5,6 кг Макс. капацитет на 365 кг натоварване: Коефициент на статично изпитване: Предназначение: За...
Página 26: Общи Инструкции За Безопасност
| 26 | 3396 2 Общи инструкции за Завийте винтовите съединения с одобрения въртящ момент (вж. ръководствата за ремонт на безопасност марките на Volkswagen Group). ПРЕДУПРЕЖДЕНИЕ Да се използва само с подходящ крик за двигател и скоростна кутия (напр. VAS 6931/V.A.G. 1383A) (вж.
Página 27: Инструкции За Експлоатация
| 27 | 3396 3 Инструкции за Изпълнете допълнителните дейности, както е описано в ръководствата за ремонт. експлоатация Когато демонтирате опората за двигател от Преди всяка употреба проверявайте целостта на двигателя, трябва да я защитите от падане. опората за двигател, както и за видими щети, като...
Página 28: Инспекция И Поддръжка
| 28 | 3396 4 Инспекция и поддръжка Преди всяка употреба проверявайте целостта на опората за двигател, както и за видими щети, като например признаци за износване, деформация, счупвания, пукнатини и щети от корозия. Проверете всички резби за щети и лекота на...
Página 29: Декларация За Съответствие
| 29 | 3396 Декларация за съответствие с Директива 2006/42/ЕО относно машините, Приложение II 1A Производител: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Германия Упълномощено лице за Bosch Automotive Service Solutions GmbH съставяне на техническите Am Dörrenhof 1 документи:...
Página 30 | 30 | 3396 Obsah Čeština Všeobecné informace ......31 Všeobecné bezpečnostní pokyny ..32 Provozní pokyny ........33 Pokyny pro kontrolu a údržbu ....34 Prohlášení o shodě ......35 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Německo...
Página 31: Všeobecné Informace
| 31 | 3396 1 Všeobecné informace Název výrobku: Podpěra motoru Typ výrobku: Upínací přípravek břemene Číslo výrobku: 3396 Hmotnost: 5,6 kg Max. zátěžová kapacita: 365 kg Koeficient statické zkoušky: Zamýšlené použití: Pro opěru motoru a převodovky při demontáži a montáži 4válcového 2,0l motoru se vstřikováním a...
Página 32: Všeobecné Bezpečnostní Pokyny
| 32 | 3396 2 Všeobecné bezpečnostní Šroubové spoje utáhněte předepsaným krouticím momentem (viz dílenské příručky značek pokyny společností Volkswagen Group). VAROVÁNÍ Používejte pouze ve spojení s vhodným zvedákem motoru a převodovky (např. VAS 6931/V.A.G. 1383A) (viz dílenské příručky značek společností...
Página 33: Provozní Pokyny
| 33 | 3396 3 Provozní pokyny Po dokončení opravy se ujistěte, že z vozidla byly odstraněny všechny součásti speciálního přípravku. Před každým použitím zkontrolujte, zda je podpěra motoru kompletní a zda na ni není viditelné Oddělení motoru od převodovky poškození, jako jsou známky opotřebení,...
Página 34: Pokyny Pro Kontrolu A Údržbu
| 34 | 3396 4 Pokyny pro kontrolu a údržbu Před každým použitím zkontrolujte, zda je podpěra motoru kompletní a zda na ni není viditelné poškození, jako jsou známky opotřebení, deformace, praskliny, trhliny a poškození vlivem koroze. Zkontrolujte poškození závitů a snadnou obsluhu pohyblivých dílů.
Página 35: Prohlášení O Shodě
| 35 | 3396 Prohlášení o shodě se Směrnicí pro strojní zařízení 2006/42/ES, Příloha II 1A Výrobce: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Německo Osoba oprávněna tvořit Bosch Automotive Service Solutions GmbH technickou dokumentaci: Am Dörrenhof 1 85131 Pollenfeld-Preith Německo...
Página 36 | 36 | 3396 Indholdsfortegnelse Dansk Generelle oplysninger ......37 Generelle sikkerhedsanvisninger ..38 Betjeningsvejledning ......39 Eftersyn og vedligeholdelse ....40 Overensstemmelseserklæring ....41 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Tyskland...
Página 37: Generelle Oplysninger
| 37 | 3396 1 Generelle oplysninger Produktnavn: Motorophæng Produkttype: Lastbærende enhed Produktnummer: 3396 Vægt: 5,6 kg Maksimal 365 kg belastningskapacitet: Statisk testkoefficient: Tiltænkt brug: Til modtagelse af motor- og gearkasseenhed ved afmontering og montering af 4-cylindrede 2,0 l indsprøjtningsmotor og den 4-cylindrede 1,9 l...
Página 38: Generelle Sikkerhedsanvisninger
| 38 | 3396 2 Generelle Tilspænd skrueforbindelserne med det foreskrevne moment (se værkstedsmanualerne til mærkerne fra sikkerhedsanvisninger Volkswagen-koncernen). ADVARSEL Brug kun i forbindelse med en egnet motor- og gearkassedonkraft (f.eks. VAS 6931/V.A.G. 1383A) (se værkstedsmanualerne til mærkerne fra Læs og følg alle sikkerhedsbemærkninger og -...
Página 39: Betjeningsvejledning
| 39 | 3396 3 Betjeningsvejledning Adskillelse af motoren og gearkassen ADVARSEL Kontrollér, at motorophænget er komplet, samt for synlige skader som f.eks. tegn på slid, deformering, Alvorlige eller dødelige skader fra faldende eller brud, revner og korrosionsskader før hver brug.
Página 40: Eftersyn Og Vedligeholdelse
| 40 | 3396 4 Eftersyn og vedligeholdelse Kontrollér, at motorophænget er komplet, samt for synlige skader som f.eks. tegn på slid, deformering, brud, revner og korrosionsskader før hver brug. Kontrollér alle gevind for at se, om de er beskadiget, og nemt kan betjenes.
Página 41: Overensstemmelseserklæring
| 41 | 3396 Overensstemmelseserklæring iht. maskindirektivet 2006/42/EF, bilag II 1A Producent: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Tyskland Person, der er autoriseret til at Bosch Automotive Service Solutions GmbH udarbejde de tekniske Am Dörrenhof 1...
Página 42 | 42 | 3396 Πίνακας περιεχομένων Ελληνικά Γενικές πληροφορίες ......43 Γενικές οδηγίες ασφαλείας ....44 Οδηγίες λειτουργίας ......45 Έλεγχος και συντήρηση ......46 Δήλωση συμμόρφωσης ......47 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 43: Γενικές Πληροφορίες
| 43 | 3396 1 Γενικές πληροφορίες Όνομα προϊόντος: Στήριγμα κινητήρα Τύπος προϊόντος: Διάταξη στήριξης φορτίου Αριθμός προϊόντος: 3396 Βάρος: 5,6 kg Μέγιστη ικανότητα 365 Kg φορτίου: Συντελεστής στατικής δοκιμής: Προβλεπόμενη χρήση: Για το εξάρτημα υποδοχής της μονάδας κινητήρα και...
Página 44: Γενικές Οδηγίες Ασφαλείας
| 44 | 3396 2 Γενικές οδηγίες ασφαλείας Σφίξτε τις βίδες με τη συνιστώμενη ροπή (ανατρέξτε στα εγχειρίδια συνεργείου των εταιρειών του ομίλου Volkswagen). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Να χρησιμοποιείτε τη διάταξη μόνο σε συνδυασμό με Διαβάστε και ακολουθήστε όλες τις ειδοποιήσεις...
Página 45: Οδηγίες Λειτουργίας
| 45 | 3396 3 Οδηγίες λειτουργίας Όταν αφαιρείτε το στήριγμα κινητήρα από τον κινητήρα, προστατέψτε το στήριγμα κινητήρα από τον κίνδυνο πτώσης. Ελέγξτε το στήριγμα κινητήρα για να βεβαιωθείτε ότι είναι πλήρες και δεν έχει ορατές ζημιές όπως ίχνη...
Página 46: Έλεγχος Και Συντήρηση
| 46 | 3396 4 Έλεγχος και συντήρηση Ελέγξτε το στήριγμα κινητήρα για να βεβαιωθείτε ότι είναι πλήρες και δεν έχει ορατές ζημιές όπως ίχνη φθοράς, παραμόρφωση, θραύσεις, ρωγμές και διάβρωση, πριν από κάθε χρήση. Ελέγξτε όλα τα νήματα για φθορές και βεβαιωθείτε ότι μπορείτε να...
Página 47: Δήλωση Συμμόρφωσης
| 47 | 3396 Δήλωση συμμόρφωσης με την οδηγία 2006/42/EΚ σχετικά με τα μηχανήματα, Παράρτημα II 1A Κατασκευαστής: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany Υπεύθυνος για την κατάρτιση του Bosch Automotive Service Solutions GmbH τεχνικού...
Página 48 | 48 | 3396 Table of Contents English-US General Information ......49 General Safety Instructions ....50 Operating Instructions ......51 Inspection and Maintenance ....52 Conformity ..........53 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 49: General Information
| 49 | 3396 1 General Information Product Name: Engine support Product Type: Load holding device Product Number: 3396 Weight: 5.6 kg Max. load capacity: 365 kg Static Test Coefficient: 3.0 Intended Use: For the reception of the engine and gearbox unit when demounting and mounting the 4 cylinder 2.0 l...
Página 50: General Safety Instructions
| 50 | 3396 2 General Safety Instructions Tighten the screw connections with the prescribed torque (see workshop manuals of the Volkswagen Group brands). WARNING Only use in connection with a suitable engine and Read and follow all safety notes and instructions! gearbox jack (e.g.
Página 51: Operating Instructions
| 51 | 3396 3 Operating Instructions Separating the engine from the transmission WARNING Check the engine support for completeness, as well as visible damages such as signs of wear, Serious or fatal injuries through falling or tilting load! deformation, breakages, cracks, and corrosion The load can topple or fall due to insufficient securing.
Página 52: Inspection And Maintenance
| 52 | 3396 4 Inspection and Maintenance Check the engine support for completeness, as well as visible damages such as signs of wear, deformation, breakages, cracks, and corrosion damages prior to each use. Check all threads for damages and ease of operation. If defects are noted on the engine support, do not use it and immediately discard it.
Página 53: Conformity
| 53 | 3396 Declaration of Conformity with the Machinery Directive 2006/42/EC, Annex II 1A Manufacturer: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany Authorized to Compile the Bosch Automotive Service Solutions GmbH Technical Documents: Am Dörrenhof 1...
Página 54 | 54 | 3396 Indice Español Información general ......55 Instrucciones generales de seguridad ..............56 Instrucciones de funcionamiento ..57 Inspección y mantenimiento ....58 Declaración de conformidad ....59 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 55: Información General
| 55 | 3396 1 Información general Nombre de producto: Soporte de motor Tipo de producto: dispositivo de sujeción de carga Número de producto: 3396 Peso: 5,6 kg Capacidad máxima de 365 Kg carga: Coeficiente de prueba estática: Uso previsto: Para la recepción del motor y caja de cambios al...
Página 56: Instrucciones Generales De Seguridad
| 56 | 3396 2 Instrucciones generales de Apriete los tornillos empleando el par prescrito (consulte los manuales de taller de las marcas del seguridad Grupo Volkswagen). ADVERTENCIA Utilícelo solo con un gato de motor y caja de cambios adecuado (p.
Página 57: Instrucciones De Funcionamiento
| 57 | 3396 3 Instrucciones de Proteja el soporte de motor para que no se caiga cuando desmonte el soporte de motor del motor. funcionamiento Asegúrese de que se hayan retirado todas las Inspeccione el soporte de motor a fin de piezas de la herramienta especial tras completar las labores de reparación.
Página 58: Inspección Y Mantenimiento
| 58 | 3396 4 Inspección y mantenimiento Inspeccione el soporte de motor a fin de cerciorarse de su integridad, así como en busca de daños visibles, como indicios de desgaste, deformaciones, roturas, grietas y corrosión, antes de cada uso.
Página 59: Declaración De Conformidad
| 59 | 3396 Declaración de conformidad con la Directiva relativa a las máquinas 2006/42/CE, Apéndice II 1A Fabricante: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Alemania Persona autorizada para Bosch Automotive Service Solutions GmbH recopilar los documentos Am Dörrenhof 1...
Página 60 | 60 | 3396 Tabla de contenidos Español- Mexicano Información general ......61 Instrucciones generales de seguridad ..............62 Instrucciones operativas ...... 63 Inspección y mantenimiento ....64 Declaración de conformidad ....65 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 61: Información General
| 61 | 3396 1 Información general Nombre del producto: Soporte del motor Tipo de producto: Dispositivo de retención de carga Número de producto: 3396 Peso: 5,6 kg Capacidad de carga 365 kg máxima: Coeficiente de prueba estática: Uso previsto: Para la recepción de la unidad de motor y caja de...
Página 62: Instrucciones Generales De Seguridad
| 62 | 3396 2 Instrucciones generales de Ajuste las conexiones de tornillo con el par de torsión prescrito (consulte los manuales del taller de seguridad las marcas del Grupo Volkswagen). ADVERTENCIA Usar solo en conexión con un motor y un gato para caja de cambios adecuados (por ej.
Página 63: Instrucciones Operativas
| 63 | 3396 3 Instrucciones operativas Al desmontar el soporte del motor del motor, proteja el soporte contra caídas. Revise el soporte del motor para comprobar que Asegúrese de que se hayan eliminado todas las esté completo y, también, para buscar daños partes de la herramienta especial después de...
Página 64: Inspección Y Mantenimiento
| 64 | 3396 4 Inspección y mantenimiento Revise el soporte del motor para comprobar que esté completo y, también, para buscar daños visibles, como señales de desgaste, deformación, roturas, grietas y daños por corrosión antes de cada uso. Controle todos los surcos para evaluar la facilidad de operación y si existen daños.
Página 65: Declaración De Conformidad
| 65 | 3396 Declaración de conformidad con la directiva de maquinaria 2006/42/EC, anexo II 1A Fabricante: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Alemania Autorizado para compilar Bosch Automotive Service Solutions GmbH documentos técnicos: Am Dörrenhof 1...
Página 66 | 66 | 3396 Sisu Eesti Üldteave ..........67 Üldised ohutusjuhised ......68 Kasutusjuhend ........69 Ülevaatus ja hooldamine ...... 70 Vastavusdeklaratsioon ......71 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Saksamaa...
Página 67: Üldteave
| 67 | 3396 1 Üldteave Toote nimetus: Mootori tõstetala Toote tüüp: Koorma hoideseadis Toote number: 3396 Kaal: 5,6 kg Maksimaalne lubatud 365 kg koormus: Staatilise katsetuse tegur: Ettenähtud kasutusotstarve: Mootori ja käigukasti vastuvõtusõlme jaoks 4- silindrilise 2,0 l sissepritsega mootori ja 4-silindrilise...
Página 68: Üldised Ohutusjuhised
| 68 | 3396 2 Üldised ohutusjuhised Pingutage poltühendusi ettenähtud pingutusmomendiga (vt Volkswagen Groupi tootemarkide töökojajuhendeid). HOIATUS Kasutage ainult koos sobiva mootori ja käigukasti Lugege kõik ohutusmärkused ja -juhised läbi ning tõsteseadmega (nt VAS 6931/V.A.G. 1383A) (vt järgige neid! Volkswagen Groupi tootemarkide töökojajuhendeid).
Página 69: Kasutusjuhend
| 69 | 3396 3 Kasutusjuhend Mootori eraldamine jõuülekandest HOIATUS Enne iga kasutuskorda veenduge, et mootori tõstetala on täielik ja sellel ei ole nähtavaid Kukkuv või küljele kalduv koorem võib põhjustada kahjustusi (märke kulumisest, deformatsioonist, raskeid või eluohtlikke kehavigastusi! murdumisest, pragudest ja korrosioonist).
Página 70: Ülevaatus Ja Hooldamine
| 70 | 3396 4 Ülevaatus ja hooldamine Enne iga kasutuskorda veenduge, et mootori tõstetala on täielik ja sellel ei ole nähtavaid kahjustusi (märke kulumisest, deformatsioonist, murdumisest, pragudest ja korrosioonist). Kontrollige kõiki keermeid kahjustuste suhtes ja kasutamise kergust. Ärge kasutage mootori tõstetala ja loobuge selle kasutamisest kohe, kui märkate...
Página 71: Vastavusdeklaratsioon
| 71 | 3396 Masinadirektiivi 2006/42/EÜ lisa II 1A kohane vastavusdeklaratsioon Tootja: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Saksamaa Tehnilise dokumentatsiooni Bosch Automotive Service Solutions GmbH koostamise eest vastutav isik: Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 72 | 72 | 3396 ‫فارسی‬ ‫مطالب‬ ‫فهرست‬ ..........‫عمومی‬ ‫اطلاعات‬ ......‫ایمنی‬ ‫عمومی‬ ‫های‬ ‫دستورالعمل‬ ........ ‫استفاده‬ ‫های‬ ‫دستورالعمل‬ .......... ‫نگهداری‬ ‫و‬ ‫بازرسی‬ ..........‫مطابقت‬ ‫اعلامیه‬ 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith ‫آلمان‬...
Página 73 | 73 | 3396 ‫عمومی‬ ‫اطلاعات‬ ‫موتور‬ ‫پايه‬ ‫محصول‬ ‫نام‬ ‫بار‬ ‫نگهدارنده‬ ‫وسيله‬ ‫محصول‬ ‫نوع‬ 3396 ‫محصول‬ ‫شماره‬ ‫کيلوگرم‬ ‫وزن‬ ‫کيلوگرم‬ ‫بار‬ ‫ظرفيت‬ ‫حداکثر‬ ‫استاتيک‬ ‫تست‬ ‫ضريب‬ ‫شده‬ ‫گرفته‬ ‫نظر‬ ‫در‬ ‫کاربرد‬ ‫موتور‬ ‫بستن‬ ‫و‬ ‫کردن‬ ‫باز‬ ‫هنگام‬ ‫در‬...
Página 74: عمومی
| 74 | 3396 ‫ایمنی‬ ‫عمومی‬ ‫های‬ ‫دستورالعمل‬ ‫برندهای‬ ‫راهنمای‬ ‫های‬ ‫دفترچه‬ ) ‫به‬ ‫کنيد‬ ‫استفاده‬ ‫شده‬ ‫تاييد‬ ‫متعلقات‬ ‫با‬ ‫همراه‬ ‫فقط‬ ‫کنيد‬ ‫مراجعه‬ ‫واگن‬ ‫فولکس‬ ‫گروه‬ ‫هشدار‬ VAS 6931/V.A.G. ‫مثلا‬ ‫مناسب‬ ‫گيربکس‬ ‫و‬ ‫موتور‬ ‫جک‬ ‫يک‬ ‫با‬ ‫همراه‬...
Página 75: استفاده
| 75 | 3396 ‫استفاده‬ ‫های‬ ‫دستورالعمل‬ ‫نیرو‬ ‫انتقال‬ ‫واحد‬ ‫از‬ ‫موتور‬ ‫کردن‬ ‫جدا‬ ‫هشدار‬ ‫قابل‬ ‫های‬ ‫آسيب‬ ‫نيز‬ ‫و‬ ‫موتور‬ ‫پايه‬ ‫بودن‬ ‫نقص‬ ‫بی‬ ،‫استفاده‬ ‫بار‬ ‫هر‬ ‫از‬ ‫پيش‬ ‫و‬ ‫ها‬ ‫ت َ ر َ ک‬ ،‫ها‬ ‫شکستگی‬...
Página 76: نگهداری
| 76 | 3396 ‫نگهداری‬ ‫و‬ ‫بازرسی‬ ‫مشاهده‬ ‫قابل‬ ‫های‬ ‫آسيب‬ ‫نيز‬ ‫و‬ ‫موتور‬ ‫پايه‬ ‫بودن‬ ‫نقص‬ ‫بی‬ ،‫استفاده‬ ‫بار‬ ‫هر‬ ‫از‬ ‫پيش‬ ‫را‬ ‫ها‬ ‫خوردگی‬ ‫و‬ ‫ها‬ ‫ت َ ر َ ک‬ ،‫ها‬ ‫شکستگی‬ ،‫شکل‬ ‫تغيير‬ ،‫سايش‬ ‫های‬...
Página 77: مطابقت
| 77 | 3396 II 1A ‫پيوست‬ ، 2006/42 ‫آلات‬ ‫ماشين‬ ‫دستورالعمل‬ ‫با‬ ‫مطابقت‬ ‫اعلاميه‬ Bosch Automotive Service Solutions GmbH ‫سازنده‬ Am Dörrenhof 1 85131 Pollenfeld-Preith ‫آلمان‬ Bosch Automotive Service Solutions GmbH ‫فنی‬ ‫مدارک‬ ‫تدوين‬ ‫به‬ ‫مجاز‬ Am Dörrenhof 1 85131 Pollenfeld-Preith ‫آلمان‬...
Página 78 | 78 | 3396 Sisällysluettelo Suomi Yleistä tietoa ........79 Yleiset turvallisuusohjeet ....80 Käyttöohjeet ........81 Tarkastus ja huolto ......82 Vaatimustenmukaisuusvakuutus ..83 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 79: Yleistä Tietoa
| 79 | 3396 1 Yleistä tietoa Tuotteen nimi: Moottorikannatin Tuotetyyppi: Lastin kannattelulaite Tuotenumero: 3396 Paino: 5,6 kg Enimmäiskuorma: 365 Kg Staattinen koekerroin: Käyttötarkoitus: Moottori- ja vaihteistoyksikön kannatteleminen, kun Sharanin 4-sylinterinen 2,0 litran polttoaineen suihkutuksella varustettu moottori tai 4-sylinterinen...
Página 80: Yleiset Turvallisuusohjeet
| 80 | 3396 2 Yleiset turvallisuusohjeet Kiristä ruuviliitokset annettuun momenttiin (katso lisätietoja Volkswagen Groupin merkkien huolto- ohjeista). VAROITUS Käytä vain sopivan moottori- ja vaihteistonostimen Lue kaikki turvallisuutta koskevat ohjeet ja (esim. VAS 6931 / V.A.G 1383A) kanssa (katso huomautukset ja noudata niitä.
Página 81: Käyttöohjeet
| 81 | 3396 3 Käyttöohjeet Moottorin irrottaminen vaihteistosta VAROITUS Tarkista ennen jokaista käyttökertaa, ettei moottorikannattimesta puutu osia eikä siinä ole Putoava tai kallistuva kuorma voi aiheuttaa vakavia tai näkyviä vaurioita, esimerkiksi kulumia, vääntymiä, kuolemaan johtavia vammoja. murtumia, halkeamia tai syöpymiä. Tarkista, että...
Página 82: Tarkastus Ja Huolto
| 82 | 3396 4 Tarkastus ja huolto Tarkista ennen jokaista käyttökertaa, ettei moottorikannattimesta puutu osia eikä siinä ole näkyviä vaurioita, esimerkiksi kulumia, vääntymiä, murtumia, halkeamia tai syöpymiä. Tarkista, että kaikki kierteet ovat ehjiä ja toimivia. Jos moottorikannattimessa havaitaan vikoja, älä käytä...
Página 83: Vaatimustenmukaisuusvakuutus
| 83 | 3396 Konedirektiivin 2006/42/EY liitteen II 1A mukainen vaatimustenmukaisuusvakuutus Valmistaja: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany Teknisten dokumenttien Bosch Automotive Service Solutions GmbH valtuutettu kirjoittaja: Am Dörrenhof 1 85131 Pollenfeld-Preith Germany Tuotteen nimi:...
Página 84 | 84 | 3396 Sommaire Français Informations générales ......85 Consignes de sécurité générales ..86 Instructions d'utilisation ...... 87 Inspection et maintenance ....88 Déclaration de conformité ....89 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 85: Informations Générales
| 85 | 3396 1 Informations générales Nom de produit : Support de moteur Type de produit : Dispositif de maintien de la charge Numéro de produit : 3396 Poids : 5,6 kg Capacité de charge 365 kg maximale :...
Página 86: Consignes De Sécurité Générales
| 86 | 3396 2 Consignes de sécurité Serrez les raccords vissés au couple prescrit (reportez-vous aux manuels d'atelier des marques générales du groupe Volkswagen). AVERTISSEMENT Utilisez ce matériel uniquement avec un cric de moteur et de boîte de vitesses adapté (p. ex.
Página 87: Instructions D'utilisation
| 87 | 3396 3 Instructions d'utilisation Une fois la réparation terminée, vérifiez que toutes les pièces de l'outil spécial ont été retirées. Avant chaque utilisation, vérifiez que le support de Détacher le moteur de la transmission moteur est complet et qu'il ne présente aucun...
Página 88: Inspection Et Maintenance
| 88 | 3396 4 Inspection et maintenance Avant chaque utilisation, vérifiez que le support de moteur est complet et qu'il ne présente aucun dommage visible comme des signes d'usure, une déformation, des détériorations, des fissures ou de la corrosion. Vérifiez que tous les filets sont en bon état et fonctionnent facilement.
Página 89: Déclaration De Conformité
| 89 | 3396 Déclaration de conformité à la directive 2006/42/CE sur les machines, annexe II 1A Fabricant : Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Allemagne Personne autorisée à constituer Bosch Automotive Service Solutions GmbH les documents techniques : Am Dörrenhof 1...
Página 90 | 90 | 3396 ‫עברית‬ ‫העניינים‬ ‫תוכן‬ ............‫כללי‬ ‫מידע‬ ........‫כלליות‬ ‫בטיחות‬ ‫הוראות‬ ..........‫הפעלה‬ ‫הוראות‬ ..........‫ותחזוקה‬ ‫בדיקה‬ ..........‫תאימות‬ ‫הצהרת‬ 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 91: כללי
| 91 | 3396 ‫כללי‬ ‫מידע‬ ‫מנוע‬ ‫תושבת‬ ‫מוצר‬ ‫שם‬ ‫מטען‬ ‫להחזקת‬ ‫התקן‬ ‫מוצר‬ ‫סוג‬ 3396 ‫מוצר‬ ‫מספר‬ ‫ג‬ ‫" ק‬ ‫משקל‬ ‫ג‬ ‫" ק‬ ‫מרבית‬ ‫מטען‬ ‫קיבולת‬ ‫סטטית‬ ‫בדיקה‬ ‫מקדם‬ ‫המיועד‬ ‫השימוש‬ ‫הפירוק‬ ‫במהלך‬ ‫התמסורת‬ ‫ותיבת‬ ‫המנוע‬ ‫יחידת‬...
Página 92: כלליות
| 92 | 3396 ‫כלליות‬ ‫בטיחות‬ ‫הוראות‬ ‫עיין‬ ‫הנקוב‬ ‫הפיתול‬ ‫מומנט‬ ‫לפי‬ ‫הברגים‬ ‫חיבורי‬ ‫את‬ ‫להדק‬ ‫יש‬ Volkswagen ‫קבוצת‬ ‫מותגי‬ ‫של‬ ‫למוסך‬ ‫במדריכים‬ ‫אזהרה‬ ‫מנוע‬ ‫של‬ ‫מתאים‬ ‫מגבה‬ ‫עם‬ ‫ורק‬ ‫אך‬ ‫המנוע‬ ‫בתושבת‬ ‫להשתמש‬ ‫יש‬ VAS 6931/V.A.G. 1383A ‫עיין‬...
Página 93: הפעלה
| 93 | 3396 ‫הפעלה‬ ‫הוראות‬ Volkswagen ‫קבוצת‬ ‫ידי‬ ‫על‬ ‫שאושר‬ ‫מתאים‬ ‫מתלה‬ ‫התקן‬ ‫תלה‬ VAS 6100 ‫קבוצת‬ ‫ידי‬ ‫על‬ ‫שאושר‬ ‫למשל‬ ‫המוסך‬ ‫מנוף‬ ‫וו‬ ‫על‬ Volkswagen ‫נזקים‬ ‫וללא‬ ‫שלמה‬ ‫המנוע‬ ‫שתושבת‬ ‫לוודא‬ ‫יש‬ ‫שימוש‬ ‫כל‬ ‫לפני‬ ‫קורוזיה‬ ‫ונזקי‬...
Página 94: ותחזוקה
| 94 | 3396 ‫ותחזוקה‬ ‫בדיקה‬ ‫נזקים‬ ‫וללא‬ ‫שלמה‬ ‫המנוע‬ ‫שתושבת‬ ‫לוודא‬ ‫יש‬ ‫שימוש‬ ‫כל‬ ‫לפני‬ ‫קורוזיה‬ ‫ונזקי‬ ‫סדקים‬ ‫קרעים‬ ‫עיוותים‬ ‫בלאי‬ ‫סימני‬ ‫כגון‬ ‫גלויים‬ ‫מתגלים‬ ‫כאשר‬ ‫להפעלה‬ ‫וקלים‬ ‫תקינים‬ ‫התבריגים‬ ‫שכל‬ ‫לוודא‬ ‫יש‬ ‫מייד‬ ‫להשליכה‬ ‫ויש‬ ‫המנוע‬ ‫בתושבת‬...
Página 95: תאימות
| 95 | 3396 Machinery Directive 2006/42/EC, Annex II 1A ‫- ל‬ ‫תאימות‬ ‫הצהרת‬ Bosch Automotive Service Solutions GmbH ‫יצרן‬ Am Dörrenhof 1 85131 Pollenfeld-Preith Germany Bosch Automotive Service Solutions GmbH ‫הטכניים‬ ‫המסמכים‬ ‫את‬ ‫לערוך‬ ‫מוסמך‬ Am Dörrenhof 1...
Página 96 | 96 | 3396 Sadržaj Hrvatski Opće informacije ........97 Opće sigurnosne upute ......98 Upute za rad .......... 99 Provjera i održavanje ......100 Izjava o usklađenosti ......101 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Njemačka...
Página 97: Opće Informacije
| 97 | 3396 1 Opće informacije Naziv proizvoda: Potpora za motor Vrsta proizvoda: Naprava za držanje tereta Šifra proizvoda: 3396 Masa: 5,6 kg Maksimalna nosivost: 365 kg Koeficijent statičkog testa: Namjena: Za učvršćivanje motora i mjenjačke kutije prilikom demontaže i montaže 2-litarskog 4-cilindričnog...
Página 98: Opće Sigurnosne Upute
| 98 | 3396 2 Opće sigurnosne upute Zategnite spojeve s vijcima preporučenim okretnim momentom (vidi radioničke priručnike za robne marke Volkswagen grupe). UPOZORENJE Koristite samo s odgovarajućom dizalicom za motor Pročitajte i poštujte sve sigurnosne napomene i i mjenjačku kutiju (npr. VAS 6931/V.A.G. 1383) (vidi upute! radioničke priručnike za robne marke Volkswagen...
Página 99: Upute Za Rad
| 99 | 3396 3 Upute za rad Odvajanje motora od mjenjača UPOZORENJE Prije svake upotrebe provjerite je li potpora za motor kompletna te ima li vidljivih oštećenja, npr. Teške ili za život opasne ozljede uslijed tereta koji znakova istrošenosti, deformacija, lomova, pada ili je nagnut! pukotina, oštećenja navoja i oštećenja od korozije.
Página 100: Provjera I Održavanje
| 100 | 3396 4 Provjera i održavanje Prije svake upotrebe provjerite je li potpora za motor kompletna te ima li vidljivih oštećenja, npr. znakova istrošenosti, deformacija, lomova, pukotina, oštećenja navoja i oštećenja od korozije. Provjerite jesu li navoji oštećeni i može li se njima lako rukovati.
Página 101: Izjava O Usklađenosti
| 101 | 3396 Izjava o sukladnosti s Direktivom o strojevima 2006/42/EZ, dodatak II 1A Proizvođač: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Njemačka Ovlaštena osoba za sastavljanje Bosch Automotive Service Solutions GmbH tehničkih dokumenata: Am Dörrenhof 1 85131 Pollenfeld-Preith Njemačka...
Página 102 | 102 | 3396 Tartalom Magyar Általános információk ......103 Általános biztonsági előírások ..104 Használati útmutató ......105 Vizsgálat és karbantartás ....106 Nyilatkozat való megfelelésről ..107 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 103: Általános Információk
| 103 | 3396 1 Általános információk Terméknév: Motortartó Terméktípus: Tehertartó eszköz Termékszám: 3396 Tömeg: 5,6 kg Max. terhelhetőség: 365 kg Statikus tesztegyüttható: Felhasználás: A motor- és sebességváltó-egység tartására a 4 hengeres, 2,0 literes befecskendezéses motor és a 4 hengeres, 1,9 literes dízelmotor tartására ki- és...
Página 104: Általános Biztonsági Előírások
| 104 | 3396 2 Általános biztonsági A csavaros csatlakozásokat az előírt nyomatékkal húzza meg (lásd a Volkswagen-csoport márkáinak előírások szervizkézikönyveit). FIGYELEM Csak megfelelő motor- és sebességváltó-emelővel (pl. VAS 6931/VAG 1383A) használja (lásd a Volkswagen-csoport márkáinak szervizkézikönyveit). Olvassa el és tartsa be az összes biztonsági előírást és utasítást!
Página 105: Használati Útmutató
| 105 | 3396 3 Használati útmutató A motor leválasztása a sebességváltóról FIGYELEM Minden használat előtt ellenőrizze a motortartót, hogy minden alkatrésze megvan-e, nincs-e rajta Súlyos vagy akár halálos sérüléseket okozhat a leeső látható sérülés, például kopás jelei, deformáció, vagy felbillenő...
Página 106: Vizsgálat És Karbantartás
| 106 | 3396 4 Vizsgálat és karbantartás Minden használat előtt ellenőrizze a motortartót, hogy minden alkatrésze megvan-e, nincs-e rajta látható sérülés, például kopás jelei, deformáció, törés, repedés vagy korrózió. Ellenőrizze a csavarmenetek működését és sérülésmentességét. Ha hibát talál rajta, ne használja tovább, hanem azonnal selejtezze le a motortartót.
Página 107: Nyilatkozat Való Megfelelésről
| 107 | 3396 Nyilatkozat a gépekre vonatkozó 2006/42/EK irányelv II. függelék 1A részének való megfelelésről Gyártó: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Németország A műszaki dokumentumok Bosch Automotive Service Solutions GmbH összeállítására kijelölt személy: Am Dörrenhof 1...
Página 108 | 108 | 3396 Indice Italiano Informazioni generali ......109 Avvertenze generali di sicurezza ..110 Istruzioni operative ......111 Ispezione e manutenzione ....112 Dichiarazione di conformità ....113 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 109: Informazioni Generali
| 109 | 3396 1 Informazioni generali Nome del prodotto: Supporto motore Tipo di prodotto: Dispositivo di fermo del carico Codice prodotto: 3396 Peso: 5,6 kg Capacità massima di 365 Kg carico: Coefficiente di test statico: Utilizzo previsto: Per la ricezione dell'unità del motore e della scatola...
Página 110: Avvertenze Generali Di Sicurezza
| 110 | 3396 2 Avvertenze generali di Fissare i collegamenti a vite con la coppia specificata (vedere i manuali d'officina dei marchi del gruppo sicurezza Volkswagen). AVVERTENZA Utilizzare soltanto con un martinetto del motore e del cambio appropriato (ad es. VAS 6931/V.A.G.
Página 111: Istruzioni Operative
| 111 | 3396 3 Istruzioni operative Dopo aver completato le operazioni di riparazione, accertarsi che ogni parte dell'attrezzo speciale sia stata rimossa. Controllare il supporto motore per verificarne la completezza e rilevare danni visibili quali segni di Separare il motore dalla trasmissione...
Página 112: Ispezione E Manutenzione
| 112 | 3396 4 Ispezione e manutenzione Controllare il supporto motore per verificarne la completezza e rilevare danni visibili quali segni di usura, deformazioni, rotture, incrinature, danni e corrosione prima di ogni utilizzo. Verificare tutte le filettature per rilevare eventuali danni e accertare la facilità...
Página 113: Dichiarazione Di Conformità
| 113 | 3396 Dichiarazione di conformità alla Direttiva macchine 2006/42/CE, Appendice II 1A Produttore: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germania Responsabile autorizzato alla Bosch Automotive Service Solutions GmbH compilazione della Am Dörrenhof 1...
Página 114 | 114 | 3396 目次日本語概要 ............115 安全に関する一般的な注意事項 ....116 作業手順 ..........117 検査とメンテナンス ......118 の適合宣言 ..........119 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 115 | 115 | 3396 1 概要製品名：エンジンサポート製品タイプ：積荷保持装置製品番号： 3396 重量： 5.6 kg 最大荷重： 365 kg 静的試験係数：使用目的： Volkswagen Group ブランドの作業用マニュアルに従う Sharan の 4 気筒 2.0L インジェクションエンジンおよび 4 気筒 1.9L ディーゼルエンジンを取り外しおよび配置する場合に、エンジンおよびギアボックスユニットを受け入れるために使用されます。図 1: エンジンサポート...
Página 116: 安全に関する一般的な注意事項
| 116 | 3396 2 安全に関する一般的な注意事項規定のトルクでねじを締めてください (Volkswagen Group ブランドの作業用マニュアルを参照)。警告適切なエンジンおよびギアボックスジャッキのみと併用してください (例: VAS 6931/V.A.G.1383A) 安全に関する注意書きおよび指示をすべてお読みになり、 (Volkswagen Group ブランドの作業用マニュアルを参これらを遵守してください！照)。安全に関する注意事項に従わないと、大きな怪我や物的損害につながる恐れがあります。エンジンおよびギアボックスジャッキを操作できるのは一人の作業員のみです。以下の安全に関する事項を遵守してください。最下位置設定でのみ積荷を移動させてください。この積荷保持装置を、本来の目的以外のことに使用してはいけません。誤った方法で使用したり、製造元によって明示的に承認されていない変更を加えたりした場合、トラックがはっきりと見えていることを確認してくださこの積荷保持装置の安全性は保証されません。大きな怪い。我や物品の損傷の恐れがあります。積荷はゆっくりと注意しながら移動させてください。この積荷保持装置の使用者は、必ず本書を熟知し、いつ...
Página 117: 作業手順
| 117 | 3396 3 作業手順トランスミッションからエンジンを分離する警告毎回使用前に、エンジンサポートが完全な状態であり、摩耗、変形、破損、ひび、腐食などのような視認積荷が落下または傾斜すると重傷、致命傷につながることできる損傷がないことをチェックしてください。ねじがあります。山に損傷がないか、スムーズに動作するかを確認して十分に固定しない場合、積荷が倒れたり落下したりする可ください。エンジンサポートに欠陥が見られる場合能性があります。大きな怪我や資材の重大な損傷につながは、使用せずにすぐに破棄してください。る事故を招く恐れがあります。トランスミッションからエンジンを分離する前にエンジ作業用マニュアルに記載されているとおりに、エンジンンに付いている工場クレーンおよび適切なサスペンショサポートを組み立てます。ン装置を確認します。ボルトがベースプレートと正しくねじ締めされているかを確認します。 Volkswagen Group で認められている工場クレーン（例：VAS 6100）のフックに Volkswagen Group でエンジンサポートをエンジンおよびギアボックスジ...
Página 118: 検査とメンテナンス
| 118 | 3396 4 検査とメンテナンス毎回使用前に、エンジンサポートが完全な状態であり、摩耗、変形、破損、ひび、腐食などのような視認できる損傷がないことをチェックしてください。ねじ山に損傷がないか、スムーズに動作するかを確認してください。エンジンサポートに欠陥が見られる場合は、使用せずにすぐに破棄してください。スペア部品はご注文いただけます。交換部品は純正品のみを使用してください。ご質問がある場合は、第 1 レベルのサポート担当者までお問い合わせください。通知製造元によって明示的に承認されていない変更をこの製品に加えた場合、一切の保証は無効になります。この製品の不適切な使用によって生じる人身傷害や資材の損傷に対して、製造元は一切の保証を行わないものとします。 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 119: の適合宣言
| 119 | 3396 機械指令 2006/42/EC、Annex II 1A への適合宣言製造元： Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany 技術文書編集担当者： Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany 製品名：エンジンサポート製品タイプ：積荷保持装置製品番号： 3396 弊社は、上記の各製品が機械指令...
Página 120 | 120 | 3396 목차 한국어 일반 정보 ..........121 일반 안전 지침 ........122 운영 지침 ..........123 검사 및 유지 보수 ........124 적합성 선언 .......... 125 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 121: 일반 정보
| 121 | 3396 1 일반 정보 제품 이름: 엔진 지지 제품 유형: 하중 유지 장치 제품 번호: 3396 중량: 5.6 kg 최대 하중량: 365 Kg 고정 테스트 계수: 용도: Volkswagen Group 의 작업장 설명서에 따라 4 실린더 2.0 l 분사...
Página 122: 일반 안전 지침
| 122 | 3396 2 일반 안전 지침 지정된 토크로 나사 연결부를 조이십시오(Volkswagen Group 의 작업장 설명서 참조). 경고 적절한 엔진 및 기어박스 잭(예:VAS 6931/V.A.G 1383A) 만 함께 사용해야 합니다(Volkswagen Group 의 작업장 모든 안전 유의 사항 및 지침을 읽고 따르십시오.
Página 123: 운영 지침
| 123 | 3396 3 운영 지침 엔진과 변속기 분리 경고 매번 사용하기 전에 엔진 지지를 검사하여 마모, 변형, 파손, 균열, 부식 등 육안으로 식별할 수 있는 손상이 없 하중 추락 또는 기울임으로 인해 심각하거나 치명적인 부상 는지 확인하십시오. 모든 스레드가 손상되지 않았고 운...
Página 124: 검사 및 유지 보수
| 124 | 3396 4 검사 및 유지 보수 매번 사용하기 전에 엔진 지지를 검사하여 마모, 변형, 파 손, 균열, 부식 등 육안으로 식별할 수 있는 손상이 없는지 확인하십시오. 모든 스레드가 손상되지 않았고 운영이 용 이한지 확인하십시오. 결함이 발견되면 엔진 지지를 사용...
Página 125: 적합성 선언
| 125 | 3396 기계류 지침(Machinery Directive) 2006/42/EC, Annex II 1A 적합성 선언 제조업체: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany 기술 문서 공인 편집자: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany 제품...
Página 126 | 126 | 3396 Turinys Lietuvių k. Bendroji informacija ......127 Bendrosios saugos instrukcijos ..128 Naudojimo instrukcijos ...... 129 Patikra ir techninė priežiūra ....130 Atitikties deklaracija ......131 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 127: Bendroji Informacija
| 127 | 3396 1 Bendroji informacija Gaminio pavadinimas: variklio atrama Gaminio tipas: krovinio laikiklis Gaminio numeris: 3396 Svoris: 5,6 kg Maksimali keliamoji 365 kg galia: Statinio bandymo koeficientas: Paskirtis Variklio ir pavarų dėžės laikymui montuojant ir išmontuojant 4 cilindrų 2,0 l su įpurškimu variklį ir 4 cilindrų...
Página 128: Bendrosios Saugos Instrukcijos
| 128 | 3396 2 Bendrosios saugos Priveržkite jungčių varžtus atsižvelgdami į nurodytą veržimo jėgą (žr. „Volkswagen Group“ prekių ženklų instrukcijos dirbtuvių vadovus). ĮSPĖJIMAS Naudokite tik su tinkamu variklio ir pavarų dėžės kėlikliu (pvz., VAS 6931/V.A.G. 1383A) (žr. „Volkswagen Group“ prekės ženklų dirbtuvių...
Página 129: Naudojimo Instrukcijos
| 129 | 3396 3 Naudojimo instrukcijos Variklio ir transmisijos atskyrimas ĮSPĖJIMAS Kaskart prieš naudodami variklio atramą patikrinkite, ar ji nepažeista, pvz., ar nėra Kroviniui nukritus ar pakrypus, galima sunkiai arba nusidėvėjimo požymių, deformacijos, sulūžusių mirtinai susižaloti! dalių, įtrūkimų ir korozijos pažeistų vietų.
Página 130: Patikra Ir Techninė Priežiūra
| 130 | 3396 4 Patikra ir techninė priežiūra Kaskart prieš naudodami variklio atramą patikrinkite, ar ji nepažeista, pvz., ar nėra nusidėvėjimo požymių, deformacijos, sulūžusių dalių, įtrūkimų ir korozijos pažeistų vietų. Patikrinkite, ar nepažeisti sriegiai. Aptikę defektų, nenaudokite variklio atramos ir iškart ją išmeskite.
Página 131: Atitikties Deklaracija
| 131 | 3396 Mašinų direktyvos 2006/42/EB II 1A priedo atitikties deklaracija Gamintojas: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Vokietija Techninę dokumentaciją parengti Bosch Automotive Service Solutions GmbH įgaliota: Am Dörrenhof 1 85131 Pollenfeld-Preith Vokietija...
Página 132 | 132 | 3396 Saturs Latviešu valoda Vispārīga informācija ......133 Vispārīgi drošības norādījumi .... 134 Lietošanas norādījumi ......135 Pārbaude un apkope ......136 Deklarācija par atbilstību ....137 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 133: Vispārīga Informācija
| 133 | 3396 1 Vispārīga informācija Produkta nosaukums: Dzinēja balsts Produkta tips: Kravas turēšanas ierīce Produkta numurs: 3396 Svars: 5,6 kg Maksimālā kravnesība: 365 Kg Statiskās pārbaudes koeficients: Paredzētais lietojums Dzinēja un pārnesumkārbas ierīces uztveršanai, demontējot un montējot 4 cilindru 2,0 l iesmidzināšanas dzinēju un 4 cilindru 1,9 l...
Página 134: Vispārīgi Drošības Norādījumi
| 134 | 3396 2 Vispārīgi drošības norādījumi Pievelciet skrūvju savienojuma vietas ar norādīto griezes momentu (skatiet Volkswagen Group zīmolu darbnīcu rokasgrāmatas). BRĪDINĀJUMS Izmantojiet tikai kopā ar piemērotu dzinēj un Izlasiet un ievērojiet visu drošības informāciju un pārnesumkārbas pacēlāju (piemēram, VAS 6931/ norādījumus!
Página 135: Lietošanas Norādījumi
| 135 | 3396 3 Lietošanas norādījumi Dzinēja atdalīšana no transmisijas BRĪDINĀJUMS Pirms katras lietošanas reizes pārbaudiet, vai dzinēja balsta komplektā netrūkst daļu un vai nav Krītoša vai sasvērta krava var radīt nopietnas vai redzamu bojājumu, piemēram, nodiluma, nāvējošas traumas.
Página 136: Pārbaude Un Apkope
| 136 | 3396 4 Pārbaude un apkope Pirms katras lietošanas reizes pārbaudiet, vai dzinēja balsta komplektā netrūkst daļu un vai nav redzamu bojājumu, piemēram, nodiluma, deformācijas, lūzumu, plaisu un korozijas radītu bojājumu. Pārbaudiet visas vītnes, lai pārliecinātos, vai tām nav bojājumu un vai to lietošana ir ērta.
Página 137: Deklarācija Par Atbilstību
| 137 | 3396 Deklarācija par atbilstību Direktīvas par mašīnām 2006/42/EK II pielikuma 1. daļas A iedaļai Ražotājs: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Vācija Tehniskās dokumentācijas Bosch Automotive Service Solutions GmbH sastādīšanai pilnvarotā persona: Am Dörrenhof 1...
Página 138 | 138 | 3396 Содржина Македонски Општи информации ......139 Општи безбедносни упатства ..140 Упатства за работа ......141 Инспекција и одржување ....142 Изјава за усогласеност ....143 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Германија...
Página 139: Општи Информации
| 139 | 3396 1 Општи информации Име на производот: Потпора за моторот Тип производ: Уред за задржување товар Број на производот: 3396 Тежина: 5,6 kg Макс. капацитет за 365 kg товар: Коефициент на статично тестирање: Наменета употреба: За потпора на единицата за мотор и менувач при...
Página 140: Општи Безбедносни Упатства
| 140 | 3396 2 Општи безбедносни Прицврстете ги поврзувањата со шрафови со предвидената вртежна сила (видете ги работните упатства прирачници на брендовите на Volkswagen групацијата). ПРЕДУПРЕДУВАЊЕ Да се користи само заедно со соодветна дигалка за мотор и менувач (на пр. VAS 6931/V.A.G. 1383A) Прочитајте...
Página 141: Упатства За Работа
| 141 | 3396 3 Упатства за работа Извршете ја останатата работа како што е опишано во работните прирачници. Проверете дали потпората за моторот е целосна, При отстранувањето на потпората за моторот од како и дали има видливи оштетувања, како на...
Página 142: Инспекција И Одржување
| 142 | 3396 4 Инспекција и одржување Проверете дали потпората за моторот е целосна, како и дали има видливи оштетувања, како на пример знаци на абење, деформација, дупки, пукнатини и корозија пред секоја употреба. Проверете да не се оштетени шрафовите и дали се...
Página 143: Изјава За Усогласеност
| 143 | 3396 Изјава за усогласеност со директивата за машинерија 2006/42/EC, додаток II 1A Производител: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Германија Овластен да ги состави Bosch Automotive Service Solutions GmbH техничките документи: Am Dörrenhof 1 85131 Pollenfeld-Preith Германија...
Página 144 | 144 | 3396 Inhoud Nederlands Generell informasjon ......145 Generelle sikkerhetsinstruksjoner ..146 Driftsinstruksjoner ......147 Inspeksjon og vedlikehold ....148 Verklaring van conformiteit ....149 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 145: Generell Informasjon
| 145 | 3396 1 Generell informasjon Produktnavn: Motorstøtte Produkttype: Lastholderenhet Produktnummer: 3396 Vekt: 5,6 kg Maks. lastkapasitet: 365 kg Statisk testkoeffisient: Tiltenkt bruk: For mottaket av motor- og girkasseenheten under demontering og montering av den 4-sylinders 2,0- liters injeksjonsmotoren og 4-sylinders 1,9-liters dieselmotoren i Sharan i samsvar med verkstedhåndbøkene til Volkswagen Group-...
Página 146: Generelle Sikkerhetsinstruksjoner
| 146 | 3396 2 Generelle Stram skruetilkoblingene med foreskrevet moment (se verkstedhåndbøkene til Volkswagen Group- sikkerhetsinstruksjoner merkene). WAARSCHUWING Skal kun brukes i forbindelse med en egnet motor og girkassejekk (f.eks. VAS 6931/V.A.G. 1383A) (verkstedhåndbøkene til Volkswagen Group- Les og følg alle sikkerhetsmerknader og merkene).
Página 147: Driftsinstruksjoner
| 147 | 3396 3 Driftsinstruksjoner Skille motoren fra girkassen WAARSCHUWING Kontroller motorstøtten for fullstendighet, samt synlige skader, slik som tegn på slitasje, Alvorlige eller dødelige skader fra fallende eller deformering, brudd, sprekker, og vippende last! korrosjonsskader før hver bruk. Kontroller alle Lasten kan vakle eller falle hvis den ikke er sikret godt gjenger for skade og brukervennlighet.
Página 148: Inspeksjon Og Vedlikehold
| 148 | 3396 4 Inspeksjon og vedlikehold Kontroller motorstøtten for fullstendighet, samt synlige skader, slik som tegn på slitasje, deformering, brudd, sprekker, og korrosjonsskader før hver bruk. Kontroller alle gjenger for skade og brukervennlighet. Ikke bruk motorstøtten hvis det oppdages defekter, og kast den umiddelbart.
Página 149: Verklaring Van Conformiteit
| 149 | 3396 Samsvarserklæring med maskindirektivet 2006/42/EF, vedlegg II 1A Produsent: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Tyskland Autorisert til kompilering av Bosch Automotive Service Solutions GmbH tekniske dokumenter: Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 150 | 150 | 3396 Innholdsfortegnelse Norsk Algemene gegevens ......151 Algemene veiligheidsinstructies ..152 Bedieningsinstructies ......153 Inspectie en onderhoud ...... 154 Samsvarserklæring ......155 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Duitsland...
Página 151: Algemene Gegevens
| 151 | 3396 1 Algemene gegevens Productnaam: Motorsteun Producttype: Lastdrager Productnummer: 3396 Gewicht: 5,6 kg Maximum 365 kg laadvermogen: Statische testcoëfficiënt: Beoogd gebruik: Voor ontvangst van de motor en versnellingsbak bij het demonteren en monteren van de 4-cilinder 2,0 l...
Página 152: Algemene Veiligheidsinstructies
| 152 | 3396 2 Algemene Draai de schroefverbindingen vast met het voorgeschreven aanhaalmoment (zie veiligheidsinstructies werkplaatshandleidingen van de merken van de Volkswagen Groep). ADVARSEL Gebruik alleen in combinatie met een geschikte motor en versnellingsbakaansluiting (bijv. VAS 6931/ Lees en volg alle veiligheidsopmerkingen en - V.A.G.
Página 153: Bedieningsinstructies
| 153 | 3396 3 Bedieningsinstructies Bij het demonteren van de motorsteun van de motor, moet de motorsteun worden beschermd tegen vallen. Controleer of de motorsteun compleet is en controleer vóór elk gebruik op zichtbare schade Controleer of elk onderdeel van het speciale...
Página 154: Inspectie En Onderhoud
| 154 | 3396 4 Inspectie en onderhoud Controleer of de motorsteun compleet is en controleer vóór elk gebruik op zichtbare schade zoals tekenen van slijtage, vervorming, breuken, scheuren, schade aan kabels en corrosieschade. Controleer alle kabels op schade en bedieningsgemak.
Página 155: Samsvarserklæring
| 155 | 3396 Verklaring van conformiteit volgens Machinerichtlijn 2006/42/EG, Bijlage II 1A Fabrikant: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Duitsland Bevoegd voor het samenstellen Bosch Automotive Service Solutions GmbH van technische documenten: Am Dörrenhof 1...
Página 156 | 156 | 3396 Spis treści Polski Informacje ogólne ......157 Ogólne zalecenia dotyczące bezpieczeństwa ........158 Instrukcje obsługi ......159 Przegląd i konserwacja ...... 160 Deklaracja zgodności ......161 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 157: Informacje Ogólne
| 157 | 3396 1 Informacje ogólne Nazwa produktu: Wspornik do silnika Typ produktu: Urządzenie utrzymujące ładunek Numer produktu: 3396 Masa: 5,6 kg Maksymalne 365 kg obciążenie: Współczynnik testu statycznego: Przeznaczenie: Do odbioru silnika i skrzyni biegów podczas demontażu i montażu 4-cylindrowego silnika...
Página 158: Ogólne Zalecenia Dotyczące
| 158 | 3396 2 Ogólne zalecenia dotyczące Dokręcić połączenia śrubowe odpowiednim momentem (patrz instrukcje warsztatowe marek bezpieczeństwa grupy Volkswagen). OSTRZEŻENIE Należy używać tylko w połączeniu z odpowiednim podnośnikiem do silnika i skrzyni biegów (np. VAS 6931/V.A.G. 1383A) (patrz instrukcje warsztatowe Należy zapoznać...
Página 159: Instrukcje Obsługi
| 159 | 3396 3 Instrukcje obsługi Podczas odłączania wspornika silnika od silnika należy chronić wspornik silnika przed upadkiem. Przed każdym użyciem sprawdzić wspornik silnika Upewnić się, że wszystkie części narzędzia pod kątem kompletności, a także widocznych specjalnego zostały usunięte po zakończeniu prac uszkodzeń, takich jak oznaki zużycia,...
Página 160: Przegląd I Konserwacja
| 160 | 3396 4 Przegląd i konserwacja Przed każdym użyciem sprawdzić wspornik silnika pod kątem kompletności, a także widocznych uszkodzeń, takich jak oznaki zużycia, odkształcenia, złamania, pęknięcia i korozja. Sprawdzić wszystkie gwinty pod kątem prawidłowego działania i swobody ruchu. Nie używać wspornika do silnika w przypadku zauważenia usterek —...
Página 161: Deklaracja Zgodności
| 161 | 3396 Deklaracja zgodności z dyrektywą maszynową 2006/42/WE, załącznik II 1A Producent: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Niemcy Osoba uprawniona do tworzenia Bosch Automotive Service Solutions GmbH dokumentacji technicznej: Am Dörrenhof 1...
Página 162 | 162 | 3396 Índice Português-Brasil Informações gerais ......163 Instruções gerais de segurança ..164 Instruções operacionais ....165 Inspeção e manutenção ...... 166 Declaração de conformidade ....167 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 163: Informações Gerais
| 163 | 3396 1 Informações gerais Nome do produto: Suporte para o motor Tipo de produto: Dispositivo de retenção de carga Número do produto: 3396 Peso: 5,6 kg Capacidade máxima de 365 Kg carga: Coeficiente de teste estático: Uso pretendido: Para a recepção da unidade do motor e da caixa de...
Página 164: Instruções Gerais De Segurança
| 164 | 3396 2 Instruções gerais de Aperte as conexões do parafuso com o torque prescrito (veja os manuais de oficina das marcas do segurança Grupo Volkswagen). ADVERTÊNCIA Use somente com um macaco hidráulico do motor e da caixa de engrenagem apropriado (por exemplo, VAS 6931/V.A.G.
Página 165: Instruções Operacionais
| 165 | 3396 3 Instruções operacionais Verifique se todas as peças da ferramenta especial foram removidas após a conclusão do trabalho de reparo. Verifique se o suporte para o motor está correto e se há danos visíveis, como sinais de desgaste, Separação do motor e da transmissão...
Página 166: Inspeção E Manutenção
| 166 | 3396 4 Inspeção e manutenção Verifique se o suporte para o motor está correto e se há danos visíveis, como sinais de desgaste, deformação, rompimentos, rachaduras e corrosão antes do uso. Verifique se há danos em todas as roscas e se podem ser operadas com facilidade.
Página 167: Declaração De Conformidade
| 167 | 3396 Declaração de conformidade com a Diretiva do Maquinário 2006/42/EC, Anexo II 1A Fabricante: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Alemanha Autorizado a compilar os Bosch Automotive Service Solutions GmbH documentos técnicos: Am Dörrenhof 1...
Página 168 | 168 | 3396 Contéudo Português Informações gerais ......169 Instruções gerais de segurança ..170 Instruções de utilização ...... 171 Inspeção e manutenção ...... 172 Declaração de Conformidade .... 173 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 169: Informações Gerais
| 169 | 3396 1 Informações gerais Nome do produto: Suporte de motor Tipo de produto: Dispositivo para suporte de cargas Número do produto: 3396 Peso: 5,6 kg Capacidade máx. de 365 kg carga: Coeficiente de teste estático: Utilização prevista: Para a receção da unidade de motor e caixa de...
Página 170: Instruções Gerais De Segurança
| 170 | 3396 2 Instruções gerais de Aperte as ligações de parafusos com o binário especificado (consulte os manuais de oficina das segurança marcas do Grupo Volkswagen). ATENÇÃO Utilizar apenas juntamente com um macaco de motor e caixa de transmissão adequado (ex.: VAS 6931/V.A.G.
Página 171: Instruções De Utilização
| 171 | 3396 3 Instruções de utilização Certifique-se de que todas as peças do equipamento especial foram retiradas depois de concluir o trabalho de reparação. Antes de cada utilização, verifique se o suporte de motor está completo e se existem danos visíveis, Separar o motor da transmissão...
Página 172: Inspeção E Manutenção
| 172 | 3396 4 Inspeção e manutenção Antes de cada utilização, verifique se o suporte de motor está completo e se existem danos visíveis, tais como indícios de desgaste, deformação, quebras, fendas e danos causados por corrosão. Verifique se existem danos nas roscas e a facilidade de utilização...
Página 173: Declaração De Conformidade
| 173 | 3396 Declaração de Conformidade com a Diretiva relativa a máquinas 2006/42/CE, Anexo II 1A Fabricante: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Alemanha Pessoa autorizada a compilar os Bosch Automotive Service Solutions GmbH documentos técnicos:...
Página 174 | 174 | 3396 Cuprins Românǎ Informații generale ......175 Instrucțiuni generale de siguranță ..176 Instrucțiuni de utilizare ...... 177 Inspectare și întreținere ....178 Declarație de conformitate ....179 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 175: Informații Generale
| 175 | 3396 1 Informații generale Nume produs: Suport de motor Tip produs: Dispozitiv de fixare a sarcinii Număr produs: 3396 Greutate: 5,6 kg Sarcină maximă: 365 Kg Coeficient de testare statică: Domeniu de utilizare: Fixarea unității motor și cutie de viteze la demontarea și montarea motorului cu injecție de 2 l,...
Página 176: Instrucțiuni Generale De Siguranță
| 176 | 3396 2 Instrucțiuni generale de Strângeți îmbinările cu șurub la cuplurile specificate (consultați manualele de atelier ale mărcilor siguranță Volkswagen Group). AVERTISMENT Se utilizează numai în combinație cu un cric de motor și de cutie de viteze potrivit (de exemplu, VAS 6931/VAG 1383A) (consultați manualele de atelier...
Página 177: Instrucțiuni De Utilizare
| 177 | 3396 3 Instrucțiuni de utilizare Asigurați-vă că toate componentele sculei speciale au fost îndepărtate după finalizarea lucrărilor de reparație. Înainte de fiecare utilizare, verificați dacă suportul de motor este complet și dacă nu prezintă urme Desprinderea motorului și a transmisiei vizibile de deteriorare: semne de uzură, deformare,...
Página 178: Inspectare Și Întreținere
| 178 | 3396 4 Inspectare și întreținere Înainte de fiecare utilizare, verificați dacă suportul de motor este complet și dacă nu prezintă urme vizibile de deteriorare: semne de uzură, deformare, rupturi, fisuri sau coroziune. Verificați fiecare filet: toate trebuie să fie în stare bună și ușor de utilizat.
Página 179: Declarație De Conformitate
| 179 | 3396 Declarație de conformitate cu Directiva 2006/42/CE privind echipamentele tehnice, Anexa II 1A Producător: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germania Persoana autorizată să Bosch Automotive Service Solutions GmbH întocmească documentele Am Dörrenhof 1...
Página 180 | 180 | 3396 содержание Русский Общая информация ......181 Общие инструкции по технике безопасности ........183 Инструкции по эксплуатации ..184 Осмотр и техническое обслуживание ..............186 Заявление о соответствии ....187 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 181: Общая Информация
| 181 | 3396 1 Общая информация руководства по ремонту для марок компании Volkswagen Group). Наименование Опорное приспособление изделия: для двигателя Тип изделия: Приспособление для поддержки грузов Номер изделия: 3396 Вес: 5,6 кг Максимальная 365 кг грузоподъемность: Коэффициент испытаний при...
Página 182 | 182 | 3396 Рисунок 1: Опорное приспособление для двигателя 3396 Опорное приспособление для двигателя 3396 Закрепляется с помощью винта с шестигранной головкой M10 x 35, 8.8 с пружинным кольцом Винт с шестигранной головкой M10 x 30, 8.8 и втулка- проставка...
Página 183: Общие Инструкции По Технике
| 183 | 3396 2 Общие инструкции по Не превышайте максимально допустимую грузоподъемность 365 кг. технике безопасности ПРЕДУПРЕЖДЕНИЕ Прочтите и неукоснительно соблюдайте все примечания и руководства по технике безопасности! Несоблюдение инструкций по технике безопасности может привести к получению серьезных травм и...
Página 184: Инструкции По Эксплуатации
| 184 | 3396 3 Инструкции по Затяните болтовые соединения в соответствии с установленными моментами затяжки (см. эксплуатации руководства по ремонту для марок компании Volkswagen Group). Перед каждым использованием обязательно проверяйте опорное приспособление для Разрешается использование только в сочетании с...
Página 185 | 185 | 3396 ПРЕДУПРЕЖДЕНИЕ помощью цехового крана и подвесного приспособления. Угроза получения травм при перемещении грузов! Снимайте коробку передач, следуя процедуре из Движения, такие как перемещение, подъем или руководств по ремонту. опускание груза, могут стать причиной раздавливания конечностей между автомобилем и...
Página 186: Осмотр И Техническое Обслуживание
| 186 | 3396 4 Осмотр и техническое обслуживание Перед каждым использованием обязательно проверяйте опорное приспособление для двигателя на целостность и наличие на нем видимых дефектов, таких как признаки износа, деформации, разрывов, трещин и коррозийных повреждений. Проверьте все резьбовые...
Página 187 | 187 | 3396 Заявление о соответствии директиве 2006/42/EC, «Машины и механизмы», приложение II 1A Изготовитель: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Германия Лицо, уполномоченное Bosch Automotive Service Solutions GmbH составлять техническую Am Dörrenhof 1 документацию:...
Página 188 | 188 | 3396 Obsah Slovenčina Všeobecné informácie ......189 Všeobecné bezpečnostné pokyny ..190 Prevádzkové pokyny ......191 Kontrola a údržba ......192 Vyhlásenie o zhode ......193 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 189: Všeobecné Informácie
| 189 | 3396 1 Všeobecné informácie Názov výrobku: Podpera motora Typ výrobku: Zariadenie na pridržiavanie bremena Číslo výrobku: 3396 Hmotnosť: 5,6 kg Maximálna nosnosť: 365 kg Koeficient statickej skúšky: Určené použitie: Pridržiavanie jednotky motora a prevodovky pri demontáži a montáži 4-valcového 2,0 l motora so vstrekovaním paliva a 4-valcového 1,9 l dieselového...
Página 190: Všeobecné Bezpečnostné Pokyny
| 190 | 3396 2 Všeobecné bezpečnostné Skrutkové spoje utiahnite podľa predpísaného uťahovacieho momentu (pozrite si dielenské pokyny príručky značiek spoločnosti Volkswagen Group). VAROVANIE Používajte len v kombinácii s vhodným zdvihákom motora a prevodovky (napr. VAS 6931/V.A.G. 1383A) (pozrite si dielenské príručky značiek spoločnosti Prečítajte si všetky poznámky a pokyny týkajúce sa...
Página 191: Prevádzkové Pokyny
| 191 | 3396 3 Prevádzkové pokyny Po dokončení opravárenských prác sa uistite, že všetky diely špeciálneho nástroja boli odstránené. Pred každým použitím skontrolujte, či na podpere Oddelenie motora od prevodovky motora nie je viditeľné poškodenie, ako sú znaky VAROVANIE opotrebenia, deformácie, zlomy, praskliny a...
Página 192: Kontrola A Údržba
| 192 | 3396 4 Kontrola a údržba Pred každým použitím skontrolujte, či na podpere motora nie je viditeľné poškodenie, ako sú znaky opotrebenia, deformácie, zlomy, praskliny a poškodenia spôsobené koróziou. Skontrolujte všetky závity, či nie sú poškodené a či sú funkčné. Ak spozorujete akýkoľvek nedostatok, podperu motora...
Página 193: Vyhlásenie O Zhode
| 193 | 3396 Vyhlásenie o zhode so smernicou o strojných zariadeniach 2006/42/ES, príloha II 1A Výrobca: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Nemecko Osoba oprávnená zostavovať Bosch Automotive Service Solutions GmbH technickú dokumentáciu: Am Dörrenhof 1...
Página 194 | 194 | 3396 Vsebina Slovenščina Splošne informacije ......195 Splošna varnostna navodila ....196 Navodila za uporabo ......197 Pregled in vzdrževanje ...... 198 Izjava o skladnosti ......199 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Nemčija...
Página 195: Splošne Informacije
| 195 | 3396 1 Splošne informacije Oznaka proizvoda: Opora za motor Tip proizvoda: Naprava za držanje tovora Številka proizvoda: 3396 Teža: 5,6 kg Največja nosilnost: 365 kg Koeficient statičnega preskusa: Namembnost: Za držanje motorja in menjalnika pri demontaži in montaži 4 valjnega 2,0-litrskega motorja z...
Página 196: Splošna Varnostna Navodila
| 196 | 3396 2 Splošna varnostna navodila Vijačne spoje privijte s predpisanim navorom (glejte tehnične priročnike za delavnico blagovnih znamk Volkswagen Group). OPOZORILO Uporabljajte samo v kombinaciji s primerno dvigalko Preberite vse varnostne opombe in navodila ter jih za motor in menjalnik (npr.
Página 197: Navodila Za Uporabo
| 197 | 3396 3 Navodila za uporabo Ločitev motorja in menjalnika OPOZORILO Pred vsako uporabo preverite, ali je opora za motor popolna in ali so na njej opazni znaki vidnih Padajoči ali nagnjeni tovor lahko povzroči hude poškodb, kot so znaki obrabe, deformacije, zloma, telesne ali smrtne poškodbe.
Página 198: Pregled In Vzdrževanje
| 198 | 3396 4 Pregled in vzdrževanje Pred vsako uporabo preverite, ali je opora za motor popolna in ali so na njej opazni znaki vidnih poškodb, kot so znaki obrabe, deformacije, zloma, razpok in poškodb zaradi korozije. Preglejte vse navoje in preverite, ali so poškodovani in delujejo nemoteno.
Página 199: Izjava O Skladnosti
| 199 | 3396 Izjava o skladnosti z Direktivo o strojih 2006/42/ES, priloga II 1A Proizvajalec: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Nemčija Pooblaščen za prevajanje Bosch Automotive Service Solutions GmbH tehničnega gradiva: Am Dörrenhof 1 85131 Pollenfeld-Preith Nemčija...
Página 200 | 200 | 3396 Sadržaj Srpski Opšte informacije ......201 Opšta bezbednosna uputstva .... 202 Uputstva za rad ........203 Ispitivanje i održavanje ...... 204 Izjava o usklađenosti ......205 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 201: Opšte Informacije
Za spajanje jedinice motora i menjačke kutije pri skidanju i postavljanju 2,0-litarskog motora sa ubrizgavanjem sa 4 cilindra i 1,9-litarskog dizel motora sa 4 cilindra u Sharan u skladu sa Slika 1: Držač za motor 3396 priručnicima za radionice za brendove Volkswagen grupe. Držač za motor 3396 Zavrtnji sa šestougaonim zavrtnjem M10 x 35, 8.8 i...
Página 202: Opšta Bezbednosna Uputstva
| 202 | 3396 2 Opšta bezbednosna uputstva Zategnite spojeve s zavrtnjima preporučenim obrtnim momentom (vidi priručnike za radionice brenda Volkswagen grupe). UPOZORENJE Koristite samo s odgovarajućom dizalicom za motor Pročitajte sve bezbednosne napomene i uputstva i i menjačku kutiju (npr. VAS 6931/V.A.G. 1383A) (vidi pridržavajte ih se.
Página 203: Uputstva Za Rad
| 203 | 3396 3 Uputstva za rad Uverite se da su svi delovi specijalnog alata uklonjeni nakon završetka popravke. Pre svake upotrebe proverite da li je držač za motor Odvajanje motora od menjača kompletan, kao i da li na njemu postoje vidljiva UPOZORENJE oštećenja kao što su znakovi habanja, deformacije,...
Página 204: Ispitivanje I Održavanje
| 204 | 3396 4 Ispitivanje i održavanje Pre svake upotrebe proverite da li je držač za motor kompletan, kao i da li na njemu postoje vidljiva oštećenja kao što su znakovi habanja, deformacije, preloma, pukotina, oštećenja navoja i korozije.
Página 205: Izjava O Usklađenosti
| 205 | 3396 Izjava o usklađenosti sa Direktivom za mašine 2006/42/EC, Dodatak II 1A Proizvođač: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany Ovlašćeni za sastavljanje Bosch Automotive Service Solutions GmbH tehničkih dokumenata: Am Dörrenhof 1...
Página 206 | 206 | 3396 Innehållsförteckning Svenska Allmän information ......207 Allmänna säkerhetsinstruktioner ..208 Bruksanvisning ........209 Inspektion och underhåll ....210 Försäkran om överensstämmelse ..211 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith...
Página 207: Allmän Information
| 207 | 3396 1 Allmän information Produktnamn: Motorstöd Produkttyp: Lasthållaranordning Produktnummer: 3396 Vikt: 5,6 kg Max. lastkapacitet: 365 kg Statisk testkoefficient: Avsedd användning: För mottagning av motor- och växellådsenheten vid demontering och montering av den 4-cylindriga insprutningsmotorn (2,0 l) och den 4-cylindriga dieselmotorn (1,9 l) i Sharan, såsom beskrivs i...
Página 208: Allmänna Säkerhetsinstruktioner
| 208 | 3396 2 Allmänna Dra åt skruvkopplingarna med föreskrivet vridmoment (se verkstadshandböcker för säkerhetsinstruktioner Volkswagen Group:s varumärken). VARNING Använd endast tillsammans med en lämplig motor- och växellådslyft (t.ex. VAS 6931/V.A.G. 1383A) (se verkstadshandböcker för Volkswagen Group:s Läs och följ alla säkerhetsanteckningar och varumärken).
Página 209: Bruksanvisning
| 209 | 3396 3 Bruksanvisning Separera motorn från transmissionen VARNING Granska motorstödet och kontrollera att det är fullständigt, samt granska för synliga skador så Allvarliga eller fatala skador på grund av fallande eller som tecken på slitage, deformationer, brott,...
Página 210: Inspektion Och Underhåll
| 210 | 3396 4 Inspektion och underhåll Granska motorstödet och kontrollera att det är fullständigt, samt granska för synliga skador så som tecken på slitage, deformationer, brott, sprickor och korrosionsskador innan varje användning. Kontrollera alla gängor för skada samt att de är enkla att driva.
Página 211: Försäkran Om Överensstämmelse
| 211 | 3396 Försäkran om överensstämmelse enligt maskindirektivet 2006/42/EG, bilaga II 1A Tillverkare: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Tyskland Befogenhet att sammanställa Bosch Automotive Service Solutions GmbH den tekniska dokumentationen: Am Dörrenhof 1...
Página 212 | 212 | 3396 İçindekiler Türkçe Genel Bilgiler ........213 Genel Güvenlik Talimatları ....214 Kullanım Talimatları ......215 Kontrol ve bakım ........ 216 Uygunluk Beyanı ........ 217 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 213: Genel Bilgiler
| 213 | 3396 1 Genel Bilgiler Ürün adı: Motor desteği Ürün türü: Yük tutma aracı Ürün numarası: 3396 Ağırlık: 5,6 kg Maks. yük kapasitesi: 365 Kg Statik test katsayısı: Kullanım Amacı: Sharan modelinin 4 silindirli 2,0 l enjeksiyonlu motoru ve 4 silindirli 1,9 l dizel motorunda, sökme...
Página 214: Genel Güvenlik Talimatları
| 214 | 3396 2 Genel Güvenlik Talimatları Vida bağlantılarını belirtilen torkla sıkın (Volkswagen Group markalarının atölye kılavuzlarını inceleyin). UYARI Yalnızca uygun bir motor ve dişli kutusu krikosuyla (VAS 6931/V.A.G. 1383A gibi) birlikte kullanın Tüm güvenlik notlarını ve talimatlarını okuyun ve takip (Volkswagen Group markalarının atölye kılavuzlarını...
Página 215: Kullanım Talimatları
| 215 | 3396 3 Kullanım Talimatları Onarım işini tamamladıktan sonra özel aletin her bir parçasının kaldırıldığından emin olun. Her kullanımdan önce aşınma, biçim bozulması, Motoru şanzımandan ayırma kırılma, çatlak ve paslanma gibi görünür hasarların UYARI yanı sıra motor desteğinin tam olup olmadığını...
Página 216: Kontrol Ve Bakım
| 216 | 3396 4 Kontrol ve bakım Her kullanımdan önce aşınma, biçim bozulması, kırılma, çatlak ve paslanma gibi görünür hasarların yanı sıra motor desteğinin tam olup olmadığını kontrol edin. Tüm dişleri hasar ve çalıştırma kolaylığı açısından kontrol edin. Kusur tespit edildiği durumlarda motor desteğini kullanmayın ve hemen...
Página 217: Uygunluk Beyanı
Makine Direktifi 2006/42/AT, Ek II 1A ile Uygunluk Beyanı Üretici: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Almanya Teknik Belgeleri Derleyen Yetkili: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Almanya Ürün adı: Motor desteği Ürün türü:...
Página 218 | 218 | 3396 Зміст Українська Загальні відомості ......219 Загальні інструкції з техніки безпеки ..............220 Інструкції з експлуатації ....221 Огляд і технічне обслуговування ..222 Заява про відповідність ....223 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1...
Página 219: Загальні Відомості
| 219 | 3396 1 Загальні відомості Назва виробу: Опора для двигуна Тип виробу: Пристрій для утримання вантажів Номер виробу: 3396 Вага: 5,6 кг Макс. вантажність: 365 кг Коефіцієнт для статичних випробувань: Правила використання: Опору призначено для утримання двигуна та вузла...
Página 220: Загальні Інструкції З Техніки Безпеки
| 220 | 3396 2 Загальні інструкції з Затягуйте гвинти з дотриманням указаного крутильного моменту (див. посібники з ремонту техніки безпеки продукції Volkswagen Group). ПОПЕРЕДЖЕННЯ Використовуйте лише разом із відповідним домкратом для двигуна та коробки передач (наприклад, VAS 6931/VAG 1383A) (див. посібники...
Página 221: Інструкції З Експлуатації
| 221 | 3396 3 Інструкції з експлуатації Пильнуйте, щоб опора не впала під час від’єднання від двигуна. Перед кожним використанням опори для Переконайтеся, що всі деталі спеціального двигуна перевірте її на цілісність, а також на інструмента знято після завершення ремонтних...
Página 222: Огляд І Технічне Обслуговування
| 222 | 3396 4 Огляд і технічне обслуговування Перед кожним використанням опори для двигуна перевірте її на цілісність, а також на наявність видимих пошкоджень, наприклад ознак зношення, деформацій, поломок, тріщин і корозії. Перевіряйте всю різьбу на наявність пошкоджень...
Página 223: Заява Про Відповідність
| 223 | 3396 Заява про відповідність Директиві про машини й обладнання 2006/42/EC, додаток II 1A Виробник: Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany (Німеччина) Має право на складання Bosch Automotive Service Solutions GmbH технічної документації: Am Dörrenhof 1...
Página 224 | 224 | 3396 目录简体中文一般信息 ..........225 一般安全说明 ........226 操作说明 ..........227 检查和维护 ..........228 符合机械指令的声明 ......229 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith 德国...
Página 225: 一般信息
| 225 | 3396 1 一般信息产品名称：发动机支架产品类型：载重设备产品号： 3396 重量： 5.6 kg 最大负载能力： 365 kg 静态测试系数：特定用途：针对根据大众汽车品牌的车间手册，用于在 Sharan 拆卸和安装 4 缸 2.0 升喷油发动机和 1.9 升柴油发动机时接合发动机和变速箱单元。使用条款：图 1: 发动机支架 3396 仅限合格的车间人员使用。发动机支架 3396 带六角螺钉...
Página 226: 一般安全说明
| 226 | 3396 2 一般安全说明用规定的扭矩拧紧螺钉连接（请参见大众集团品牌工作手册）。警告仅用于与适当的发动机和变速箱千斤顶一起使用（例如 VAS 6931/VAG 1383A）（请参见大众集团品牌工作手阅读并遵守所有安全注意事项和说明！册）。不按安全说明操作可能会造成严重的人身伤害和材料损失。发动机和变速箱千斤顶只允许单人操作。查阅并遵守以下安全说明。仅在最低设置上移动负载。本载重设备为完成特定用途而专门制造。如果误用或未经制造商明文批准擅自改造，本载重设备的安全将无法得到保证。可能会发生严重伤害或财产损失。确保轨道干净并清晰易见。确保使用本载重设备的每个人都熟悉这些说明并能随时查缓慢、小心地移动负载。阅。在所有移动过程中，注意观察发动机支架以及负载的情确保所有用户都熟悉工作所需的所有工具和车间设备的操况。作手册。在移动过程中禁止人员位于负载下方或危险区域中。请认真阅读并遵守大众集团品牌技术安全信息中的说明。不要在悬挂的负载上工作。穿上安全鞋（符合 ISO 20345 S2 中的规定）。...
Página 227: 操作说明
| 227 | 3396 3 操作说明要调整要提升的负载的重心，必须按照工作手册中的说明来在每次使用之前，检查发动机支架是否完整、是否存在定位悬挂设备。可见的损坏，如磨损、变形、破损、裂纹和腐蚀损坏等。检查所有螺纹是否有损坏且易于操作。当发现缺陷时，不要使用发动机支架并立即将其弃用。将吊钩挂在发动机或变速箱上的起吊孔内并固定。严格按照工作手册中的说明组装发动机支架。抬起车间起重机的臂，直到发动机被车间起重机和悬挂装置固定。检查螺栓与底板的螺钉连接是否正确。按照工作手册中的说明拆卸变速箱。将发动机支架放置在发动机和变速箱千斤顶上，确保接合螺栓完全插入发动机和变速箱千斤顶的接合处并且固在移除发动机支架的时候，固定好发动机。定。确保在完成维护工作后，专用工具的所有部件都被拆除。按照工作手册中的说明，将发动机支架连接并固定到发动机和变速箱单元上。警告警惕负载倾斜或掉落的危险！发动机支架与负载连接不正确可能导致负载倾斜或坠落！这可能会导致严重的人身伤害或材料重度损坏。严格按照工作手册中的说明连接发动机支架。根据车间手册按规定的扭矩拧紧螺钉连接。警告移动负载可能会带来受伤风险！负载和车辆之间的肢体挤压可以由诸如移动，提升或降低负载的运动引起。将手和脚放在移动负载时不存在挤压危险的位置。在所有移动过程中，注意观察发动机和变速箱千斤顶以及负载的情况。按照工作手册中的说明进行后续工作。...
Página 228: 检查和维护
| 228 | 3396 4 检查和维护在每次使用之前，检查发动机支架是否完整、是否存在可见的损坏，如磨损、变形、破损、裂纹和腐蚀损坏等。检查所有螺纹是否有损坏且易于操作。当发现缺陷时，不要使用发动机支架并立即将其弃用。备件可按要求提供。仅使用原装更换部件。如有任何疑问，请联系您的一级支持代表。注意未经制造商明文批准擅自改造本产品将使所有保修条款失效。对于因不当使用本产品而造成的人身伤害或材料损坏，制造商不承担任何责任。 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith 德国...
Página 229: 符合机械指令的声明
| 229 | 3396 符合机械指令 2006/42/AT（请见附录 II 1A）的声明制造商： Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith 德国经授权的技术文档编撰者： Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith 德国产品名称：发动机支架产品类型：载重设备产品号： 3396 我们特此声明，上述每种产品均符合机械指令 2006/42/AT 中的相关条款。...
Página 230 | 230 | 3396 目錄繁體中文一般資訊 ..........231 一般安全說明 ........232 操作說明 ..........233 檢查與保養 ..........234 符合机械指令的声明 ......235 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 231: 一般資訊
| 231 | 3396 1 一般資訊產品名稱：引擎支撐架產品類型：承載裝置產品編號： 3396 重量： 5.6 kg 最大承載能力： 365 Kg 靜態測試係數：預定用途：依照 Volkswagen Group 品牌工廠手冊說明，拆卸及安裝 Sharan 車款的 4 汽缸噴射引擎 (2.0 公升) 和 4 汽缸柴油引擎 (1.9 公升) 時，做為引擎和變速箱裝置的承載裝置。...
Página 232: 一般安全說明
| 232 | 3396 2 一般安全說明請使用規定的扭矩來鎖緊螺絲連接處 (請參閱 Volkswagen Group 品牌工廠手冊)。警告僅限搭配合適的引擎和變速箱起重器 (例如 VAS 6931/ V.A.G. 1383A) 使用(請參閱 Volkswagen Group 品牌工請詳閱並遵守所有安全警語與說明！廠手冊)。若未遵守安全說明，可能會造成人員嚴重傷害及材料毀損。引擎和變速箱起重器僅限一名人員獨自操作。請確實瞭解並遵守以下安全警語。僅限在最低高度設定的情況下移動承載物。本承載裝置的構造專門用於其預定用途。如果誤用或未經製造商明確核准而擅自修改，將無法確保本承載裝置的安全。這可能導致嚴重受傷或財產嚴重毀損。請務必保持路線暢通明亮，視線不受阻礙。請確保使用本承載裝置的所有人員均熟悉以下說明並可隨請緩慢謹慎地移動承載物。時閱讀。請在所有動作期間，不時檢查引擎支撐架和承載物狀態。請確認所有使用者亦熟讀所有工具和工廠設備的操作手冊，這是作業必要條件。操作流程期間，嚴禁人員停留於承載物下方和危險區域...
Página 233: 操作說明
| 233 | 3396 3 操作說明使用 Volkswagen Group 核准之工廠吊車 (例如 VAS 6100) 掛鉤，將 Volkswagen Group 核准之合適懸吊裝置吊起。進行各項操作前，請檢查引擎支撐架是否完好，並檢查是否有明顯毀損 (例如磨損、變形、破損、破裂、鏽蝕損害等跡象)。檢查所有螺紋是否受損、是否易於操作。一旦發現引擎支撐架有任何瑕疵，請立即棄置，切勿繼懸吊裝置必須依照工廠手冊說明定位，以便調整承載物重心續使用。位置並順利吊起。組裝引擎支撐架時，務必遵守工廠手冊的說明。將承載吊鉤懸掛並固定於引擎或變速箱的連接孔眼。檢查螺栓是否正確鎖定連接至底板。將工廠吊車的吊臂升起，直到引擎固定於工廠吊車和懸將引擎支撐架置於引擎和變速箱起重器上，並確保承載吊裝置。裝置螺栓完全插入引擎和變速箱起重器承載裝置內且固定妥當。拆下變速箱時，務必遵守工廠手冊的說明。依照工廠手冊說明，將引擎支撐架連接並固定至引擎和拆下引擎支撐架後修理引擎。變速箱裝置。維修作業完成後，請確保特殊工具的所有零件均已卸下。...
Página 234: 檢查與保養
| 234 | 3396 4 檢查與保養進行各項操作前，請檢查引擎支撐架是否完好，並檢查是否有明顯毀損 (例如磨損、變形、破損、破裂、鏽蝕損害等跡象)。檢查所有螺紋是否受損、是否易於操作。一旦發現引擎支撐架有任何瑕疵，請立即棄置，切勿繼續使用。如有需要，我們將提供備用零件。僅限使用原廠更換零件。若有任何疑問，請與第 1 級支援團隊代表聯絡。通知未經製造商明確核准而擅自改造本產品，將使保固立即失效。任何因不當使用本產品而造成人員傷害或材料毀損之情形，製造商一概不負責任。 2018-06-06 Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany...
Página 235: 符合机械指令的声明
| 235 | 3396 符合標準聲明〈機械指令 2006/42/EC 附錄 II 1A〉(Machinery Directive 2006/42/EC, Annex II 1A) 製造商： Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany 經授權編輯技術文件： Bosch Automotive Service Solutions GmbH Am Dörrenhof 1 85131 Pollenfeld-Preith Germany 產品名稱：...
Página 237 Am Dörrenhof 1 85131 Pollenfeld-Preith Germany www.bosch.com 2018-06-06...

Bosch 3396 Traducción De Las Instrucciones Originales

Enlaces rápidos

Capítulos

Manuales relacionados para Bosch 3396

Resumen de contenidos para Bosch 3396
