PROGRAMMA MISCELAZIONE BAGNO
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ

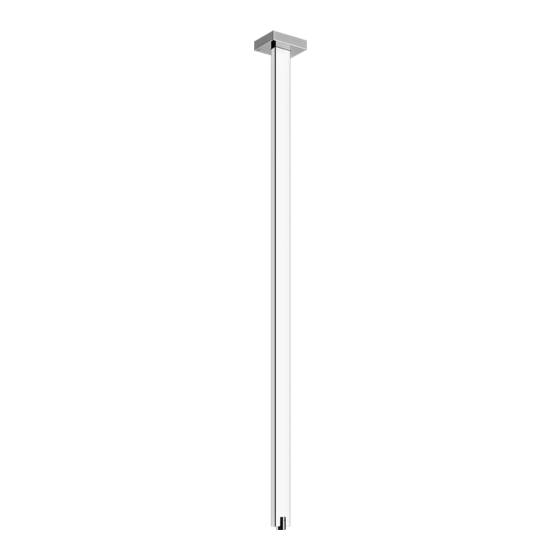

RETTANGOLO
Art. 20099
Art. 20199
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
www.gessi.com - gessi@gessi.it
BATH MIXING PROGRAM
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
浴室混水产品
Gessi SpA - Parco Gessi
Publicidad
Manuales relacionados para Gessi RETTANGOLO 20099
Resumen de contenidos para Gessi RETTANGOLO 20099
- Página 1 PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 RETTANGOLO Art. 20099 Art. 20199 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Página 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Art.
- Página 3 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello.
-
Página 4: Datos Técnicos
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Antes de la instalación y la puesta en función ¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los tubos. - Página 5 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 TIPOLOgIE DI INSTALLAzIONE: Tipo 1 - Installazione con fissaggio a soffitto in calcestruzzo o mattone preforato. Tipo 2 - Installazione con fissaggio su controsoffitto con alimentazione interna alla muratura (supporti rigidi non forniti in dotazione).
- Página 6 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 TIPO 1 - TYPE 1 TIPO 2 - TYPE 2 TIPO 3 - TYPE 3...
- Página 7 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 LEgENDA: LEyENDA: 1 - Soffitto in calcestruzzo/mattone preforato 1 - Techo de hormigón/ladrillo perforado 2 - Tubo di alimentazione 2 - Tubo de alimentación 3 - Fissaggio per soffitto in calcestruzzo 3 - Juego de fijación para techo de hormigón 4 - Soportes rigidos por la fijación de los tubos de...
- Página 8 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 TIPO 1 - istruzioni per l’installazione a soffitto Per garantire la solidità dell’impianto dopo l’installazione a soffitto della bocca è necessario fissare saldamente il tubo di alimentazione.
- Página 9 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 TIPO 1 - instrucciones para la instalación de techo Para garantizar la solidez de la planta tras haber efectuado la instalación de techo de la boca es necesario fijar fuertemente el tubo de alimentación.
- Página 10 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 2,5 mm ATTENzIONE! Prima di iniziare l'installazione svitare il grano di fissaggio del rosone e SOLO DOPO questa operazione far scorrere il rosone sulla bocca. WARNINg! Avant de commencer l'installation dévisser le goujon de fixation de la gaine ronde et SEULEMENT APRES cette opération faire coulisser la gaine ronde sur la bouche.
-
Página 11: Installación
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 G 1/2” NO GOOD GOOD INSTALLAzIONE Fig. 1-2 - Avvitare la bocca da soffitto al tubo al quale sarà collegata, avvicinarsi con il piattello di fissaggio il più... - Página 12 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 УСТАНОВКА Рис. 1-2 - Привинтите потолочный излив к трубе, к которой он будет подключен, пододвиньте крепежную пластину как можно ближе к плоскости потолка/фальш-потолка. Рекомендуется отрегулировать направление излива по отношению к умывальнику, чтобы результат был эстетически...
- Página 13 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Soffitto in calcestruzzo - Concrete ceiling - Plafond en ciment - Für Betondecke Techo de hormigón - Бетонный...
-
Página 14: Installación (Techo De Hormigón)
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Abb. 6 - Den Auslauf an das Zuleitungsrohr anschrauben, und dafür sorgen, dass der Befestigungsteller der Oberfläche der Decke so nah wie möglich ist und die Löcher mit den Dübeln zusammenfallen lassen. - Página 15 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Soffitto in calcestruzzo - Concrete ceiling - Plafond en ciment - Für Betondecke Techo de hormigón - Бетонный потолок - Οροφή από τσιμέντο - 混凝土结构的屋顶 2,5 mm INSTALLAzIONE (Soffitto in calcestruzzo) Fig.
- Página 16 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 befestigen und den Endverschluss zur Vollendung der Installation einfügen. INSTALLACIóN (Techo de hormigón) Fig. 7 - Fijen con fuerza la boca al techo utilizando los tornillos incluidos en el suministro para que el anclaje tenga éxito.
- Página 17 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位 Controsoffitto - Plasterboard ceiling - Plafond en Placoplâtre - Für Betondecke Techo de cartón-yeso - Фальш-потолок...
-
Página 18: Installación (Techo De Cartón-Yeso)
INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Abb. 12 - Den Auslauf an das Zuleitungsrohr anschrauben, und dafür sorgen, dass der Befestigungsteller der Oberfläche der Zwischendecke so nah wie möglich ist und die Löcher mit den Dübeln zusammenfallen lassen. - Página 19 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Controsoffitto - Plasterboard ceiling - Plafond en Placoplâtre - Für Betondecke Techo de cartón-yeso - Фальш-потолок - Γυψοσανίδα - 吊顶 2,5 mm INSTALLAzIONE (Controsoffitto) Fig. 13 - Fissare con forza la bocca al soffitto con le viti in dotazione affinché l’ancoraggio abbia effetto. Fig.
- Página 20 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Abb. 14-15 - Die Endbearbeitungsrosette bis zur Decke laufen lassen. Sie mittels der geeigneten Schraube befestigen und den Endverschluss zur Vollendung der Installation einfügen. INSTALLACIóN (Techo de cartón-yeso) Fig.
- Página 21 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 PULIzIA / SOSTITUzIONE DELL’AERATORE Nel caso l’erogazione non fosse fluida svitare manualmente il porta aeratore, estrarre il filtro senza danneggiare e/o smarrire la guarnizione. Se l’aeratore fosse otturato è sufficiente sciacquare il filtro con acqua corrente, senza utilizzare detergenti.
- Página 22 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 ΚΑΘΑρΙΣΜΟΣ / ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΕρΙΣΤΗ Εάν η παροχή δεν είναι υγρή ξεβιδώστε με το χέρι την υποδοχή του εξαεριστήρα, αφαιρέστε το φίλτρο χωρίς να προκαλέσετε ζημιά ή/και να χάσετε το παρέμβυσμα. Εάν το φίλτρο έχει φράξει απλά ξεπλύνετε με...
- Página 24 ET 38047 - R7...
