Ihopsättning

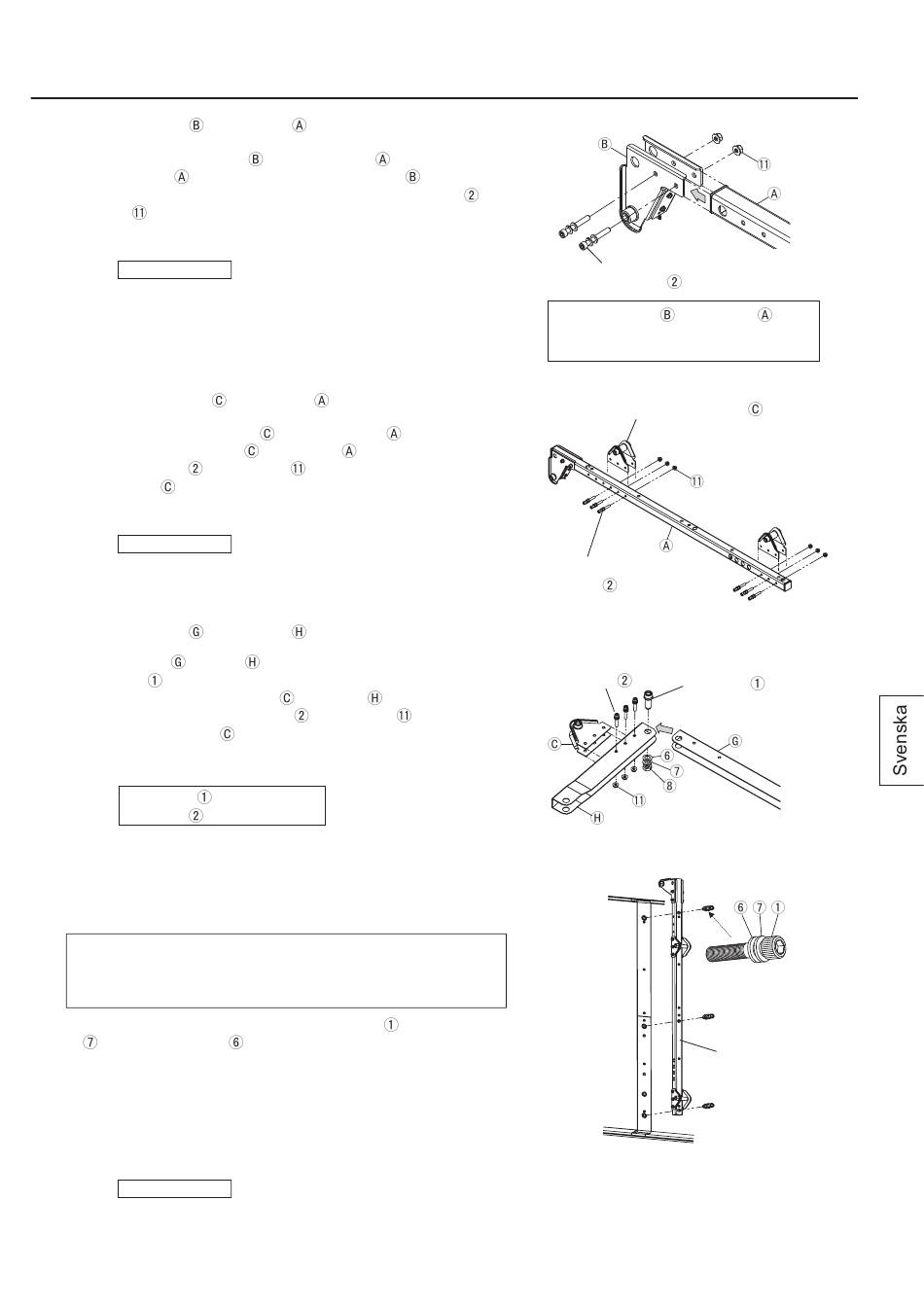

1. Installera basen på pelaren
Montera en förberedd bas
1. Sätt i pelaren mellan sidoplattorna på basen
2. Fäst i läge med de två förberedda M8-bultarna (60 mm)
muttrar .
• Bulten ska dras åt ordentligt till det åtdragningsmoment
som anges nedan.
12 – 14 N•m
2. Installera plattorna
Installera förberedda plattor
1. Fäst förberedda plattor
bultar (60 mm) och muttrar
Två plattor ska monteras.
• Bulten ska dras åt ordentligt till det åtdragningsmoment
som anges nedan.
12 – 14 N•m
3. Sätt ihop ramen och staget
1. Sätt i ramen i staget
M16-bult .
2. Sätt fast en plattuppsättning
förberedda M8-bultar (60 mm)
En plattuppsättning
• Bulten ska dras åt ordentligt till det åtdragningsmoment
som anges nedan.
M16-bult 25 – 35 N•m
M8-bult 12 – 14 N•m
4. Installera på plasmaskärmen.
Montera varje pelare, som har satts ihop i steg 2 ovan, på
skärmen.
(Anmärkning)
Varje pelare ska monteras så att den fastsatta L/R-etiketten
är riktad utåt.
1. Förbered sex uppsättningar av en M16-bult
och en plattbricka
som visas i figuren till höger.
2. Placera varje pelare på skärmen och fäst dem tillfälligt med
de förberedda bultarna, i ordning uppifrån och ner.
3. Kontrollera att varje pelare är rätt placerad på skärmen, och
dra sedan åt bultarna ordentligt.
• Bulten ska dras åt ordentligt till det åtdragningsmoment
som anges nedan.
25 – 35 N•m
(lutande upphängning)
.
på varje pelare .
på pelaren .
på varje pelare .
på pelaren med förberedda M8-
.
.
, och fäst i läge med en förberedd
på staget med tre
och muttrar
ska monteras.
, en låsbricka
, som ska sättas ihop i den ordning
.
och
2
Montera basen
den ytan av pelaren där packningarna
har satts fast riktad neråt.
Prepared M8 bolt
(60 mm)
Prepared M8 bolt
(60 mm)
.
2
1
Prepared M8 bolt
(60 mm)
på pelaren
Förberedda plattor
Förberedd
M16-bult
1
1
2
Pelare
3
Plasmaskärm
med
