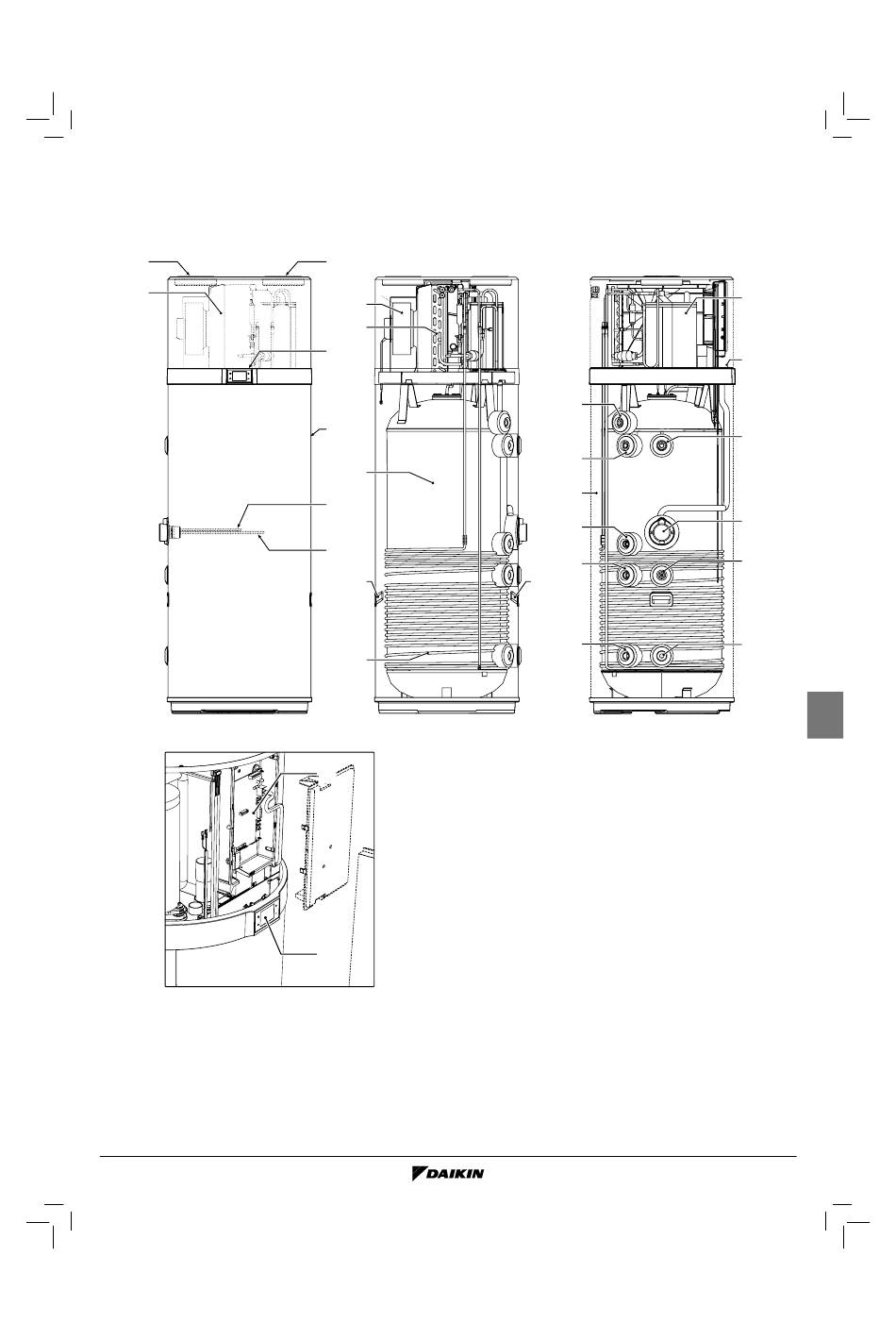

4. KONSTRUKTIONSMERKMALE

6
1
1 Wärmepumpe
2 Raumbedienmodul
3 Stahlgehäuse
4 Heizelement
5 Magnesiumanode
6 Belüftungslufteinlass (Ø160 mm)
7 Belüftungsluftauslass (Ø160 mm)
8 Anschluss für Kaltwassereinlass
9 Anschluss für Warmwasserauslass
Benutzer-, Installations- und Wartungshandbuch
7
18
17
2
3
14
23
4
22
15
Abb. 3
10 Vorbereitung für Umwälzung
24
11 Kondensatablauf
12 Vorbereitung für Solarwärmetauscher-Einlass
13 Vorbereitung für Solarwärmetauscher-Auslass
14 Stahltank mit Emailbeschichtung gemäß DIN 4753-3
15 Verflüssiger
16 Rotationsverdichter
17 Lamellenverdampfer
2
18 Elektronischer Lüfter
19 Kesselsonden
20 Sondenhaltertasche für Solar - Nur für Modelle
21 Polyurethan-Isolierung
22 Tragegriffe
23 Schlauch für Sicherheitsthermostatkugel
24 Netzteilkarte
26 Fach für den Zugang zum Heizelement und zur
