Nordson EFD ValveMate 8000 Manual De Operación
Ocultar thumbs
Ver también para ValveMate 8000:
- Manual de operación (20 páginas) ,
- Manual de operación (26 páginas) ,
- Guía rápida (4 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Controlador ValveMate
Manual de Operación
IMPORTANTE!
Guarde estas hojas.
Entreguelas a los Supervisores
de Mantenimiento o Almacén
de Herramientas
Archivos electrónicos de los manuales
EFD en formato pdf también están
disponibles en www.nordsonefd.com
Para ordenar el Controlador ValveMate 8000
solicite parte #7022004
™
8000
Publicidad
Tabla de contenido
Manuales relacionados para Nordson EFD ValveMate 8000
Resumen de contenidos para Nordson EFD ValveMate 8000
- Página 1 Controlador ValveMate ™ 8000 Manual de Operación Para ordenar el Controlador ValveMate 8000 solicite parte #7022004 IMPORTANTE! Guarde estas hojas. Entreguelas a los Supervisores de Mantenimiento o Almacén de Herramientas Archivos electrónicos de los manuales EFD en formato pdf también están...
-
Página 2: Tabla De Contenido
Especificaciones ............4 Botones en el Panel Frontal ........5 Luces Indicadoras............6 Modos de Operación..........6-7 Configuración Típica ............8 Instalación del ValveMate 8000......9-10 Conexiones de Entrada/Salida ........11 Conexiones de Arranque........12-14 Instalación de Solenoides de Aire ......15 Lista de Verificación Final de la Configuración..16 Prueba de Válvulas Dosificadoras ......17... -
Página 3: Introducción
IMPORTANTE: El principal control del tamaño de depósito es el tiempo de apertura de la válvula. El ValveMate 8000 proporciona un acceso fácil y ajustes de apertura de válvula “sobre la marcha”. El ValveMate 8000 es un controlador de válvulas EFD que incorpora tiempo programable de dosificación, lectura digital de tiempo, cuatro solenoides de... -
Página 4: Mantenimiento Preventivo
Mantenimiento Preventivo Para mantener un funcionamiento continuo y libre de problemas de este producto, EFD recomienda realizar algunas verificaciones de mantenimiento muy sencillas. 1. Inspeccione periódicamente las conexiones de los tubos que deben embonar adecuadamente. Asegúrelas si es necesario. 2. Verifique que los tubos no tengan rajaduras y contaminación. Reemplácelos si es necesario. 3. -
Página 5: Botones En El Panel Frontal

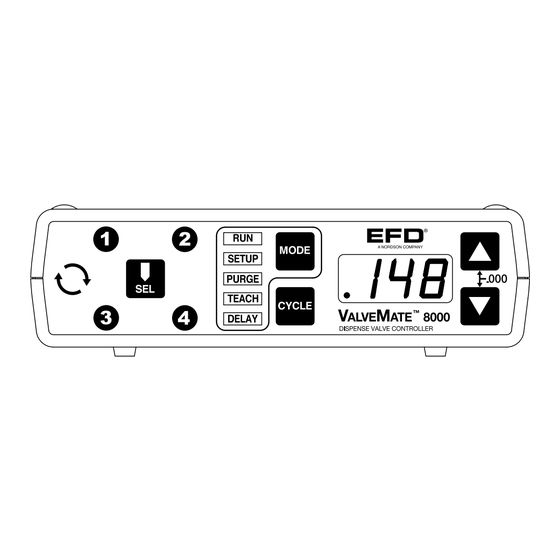

Botones en el Panel Frontal – Oprima el botón SEL para recorrer la lista en secuencia, por los cuatro canales de configuraciones de tiempo de acuerdo a la selección en MODE El tiempo en segundos se muestra en el display LED de tres dígitos. -
Página 6: Luces Indicadoras
Luces Indicadoras Æ Las luces indicadoras ubicadas Oprima la flecha UP o DOWN en el extremo izquierdo, per- para agregar o substraer tiempo en √ manecerán encendidas todo el tiem- el canal seleccionado. Al termi- po mientras las válvulas están acti- nar oprima CYCLE para fijar el vadas. - Página 7 Modos de Operación (cont.) DELAY - En el modo DELAY en .000 el tiempo del canal. √ pueden utilizarse botones de Oprima y sostenga el botón ajuste del tiempo para establecer un DOWN por 5 segundos hasta ƒ retraso pre-dosificación para el “–...
-
Página 8: Configuración Típica
Configuración Típica – Instalación de Sistema de Dos Válvulas Cable del Solenoide Entrada de Alarma Controlador ValveMate 8000 Filtro Solenoide Regulador Interruptor Baja Presión Suministro de Aire Regulado Linea de Aire Linea de Alimentación de Fluido para Tanque Aire de Actuación... -
Página 9: Instalación Del Valvemate 8000
Instalación del ValveMate 8000 El ValveMate 8000 puede instalarse sobre a debajo de un gabinete utilizan- do tornillos, o sobre un panel por medio del bisel #7022038 opcional. GROSOR DEL PANEL (VER TABLA) TORNILLOS M4 O UNC/UNF #8 PARA INSTALACIÓN SOBRE... - Página 10 8000. Seleccione un lugar conveniente y conecte al voltaje de entrada apropiado. www.nordsonefd.com espanol@nordsonefd.com Latin America: +1.401.431.7000 México 001.800.556.3484 España +34 96 313 2243 Contamos con una red mundial de ventas y servicio para los sistemas dosificadores de Nordson EFD. 10 / Instalación del ValveMate 8000...
-
Página 11: Conexiones De Entrada/Salida
Conexiones de Entrada/Salida La tablilla de conexión de 16 terminales incluye cuatro entradas para arranque de las válvulas dosificadoras, una E/S para alarma, una salida “Fin del Ciclo” (EOC por sus siglas en inglés) y salida de fuente de poder de cortesía de 24 VCD. Las cuatro entradas de arranque pueden conectarse en serie, paralelo o a fuentes separadas de entrada para un control independiente de las válvulas, así... -
Página 12: Conexiones De Arranque
8. Conexión de Entrada/Salida del Alarma Las funciones del ValveMate 8000 incluyen circuitos de entrada y salida de alarma. El circuito “ALARM IN” (Entrada de Alarma) puede utilizarse por medio de la conexión de un sensor de baja presión de aire (incluido), flota- dor-interruptor de bajo nivel de fluido (si se usa) o algún otro... - Página 13 Conexion de Arranque (cont.) Conexión de Fin del Ciclo (EOC por sus siglas en inglés) Al terminarse un ciclo de dosificación, un circuito colector abierto cierra y permanece cerrado hasta el inicio del siguiente ciclo de dosificación. Este circuito puede utilizarse para mandar una señal de regreso a la computa- dora principal, arrancar otro dispositivo en secuencia u otra operación que debe ser ligada a la terminación de un ciclo.
-
Página 14: Diagrama De Conexiones De Arranque
Diagrama de Conexiones de Arranque REFER TO ACCOMPANYING DOCUMENTS 155021 SALIDA A SOLENOIDES 4 COMUN 24 VCD == 1.25 MADE IN U.S.A. ENTRADAS ENTRADA DE VOLTAJE DE ARRANQUE ENTRADA DE CORRIENTE 5-24VCD ALARMA 24 VCD 2.2 mA a 5 VCD INTERRUPTOR NC 1.25 A MÍN. -
Página 15: Instalación De Solenoides De Aire
El ¡ Interconecte el kit de solenoide al manual explicará la operación de la controlador ValveMate 8000 usando válvula y cómo conectar la válvula Æ el cable incluido. Vea el recuadro ±... -
Página 16: Lista De Verificación Final De La Configuración
Lista de Verificación Final de la Configuración ¿ instalación de válvulas dosifi- La presión de aire al kit de sole- cadoras noide está ajustada a 80 psi (5.5 bar) ∞ Encienda la alimentación de la ¡ corriente. Confirme que todas olenoides y E/S están alambra- las luces indicadoras y los LEDs dos correctamente. -
Página 17: Prueba De Válvulas Dosificadoras
Prueba de Válvulas Dosificadoras 1. Ajuste la presión del tanque. 5. Oprima el botón Mode otra vez Para baja viscosidad – baja para poner el controlador en presión, para alta viscosidad – modo Setup . Utilizando presión más alta. botones UP / DOWN ubica- dos junto al LED, ajuste el tiempo 2. -
Página 18: Guía De Localización De Problemas
ValveMate 8000. Si no se utiliza interruptor de ALARMA debe instalarse un puente entre las terminales positiva (+) y negativa (-) de “ALARM IN”... -
Página 19: Lista De Partes De Repuesto
Lista de Partes de Repuesto Valvemate 8000 7022050: Caja del conector, 16 terminales 7022027: Conector, bloque terminal, 16 terminales 7022048: Caja del conector, 6 terminales 7022025: Conector, bloque terminal, 6 terminales 7002002: Filtro / Regulador de 5 micrones 7013433: Cable de 12 pies, solenoide, múltiple... - Página 20 Garantía Limitada Nordson EFD por Un Año Todos los componentes del ValveMate 8000 de EFD están garantizados por un año, a partir de la fecha de su adquisición contra defectos de materiales y mano de obra (pero no contra mal uso, abrasión, corrosión, negligencia, accidente, instalación defectuosa o materiales de dosificación incompatibles...
