INSTALACION LA ABRAZADERA DEL ARNES

NOTA
Algunos modelos requieren la instalación de la abrazadera del arnés.
Si su unidad no tiene una abrazadera, siga estas instrucciones.
Herramientas requeridas: Destornillador, llave de tuercas abierta de 8
mm x 10 mm.
Piezas requeridas: Abrazadera del arnés, perno hexagonal de 4 x 18 mm,
eslabón, espaciador.
6. Retire juntas la pantalla y la cubierta de engranaje.
a. Afloje los dos (2) tornillos que sujetan la cubierta de engranaje
a la cubierta del eje motriz.
b. Retire el tornillo de ubicación que se encuentra en la parte
superior de la cubierta de engranaje. Jale el conjunto de la
pantalla y la cubierta de engranaje del conjunto del eje motriz.
IMPORTANTE
Impida que el cable motriz flexible se deslice de la cubierta del eje
motriz. Si el cable se resbala y se libera, limpie la suciedad del cable
y vuelva a lubricar con grasa con base de litio antes de volver a
armar.
7. Retire el agarrador frontal.
a. Retire los cuatro (4) tornillos y tuercas y el soporte del asa.
b. Retire el agarrador frontal..
8. Instale la abrazadera.
a. Abra ligeramente la abrazadera y deslícela hacia arriba en el eje.
b. Instale el eslabón usando el espaciador, pero NO apriete en
este momento.
9. Instale el montaje, de el engranaje y el agarrador frontal.

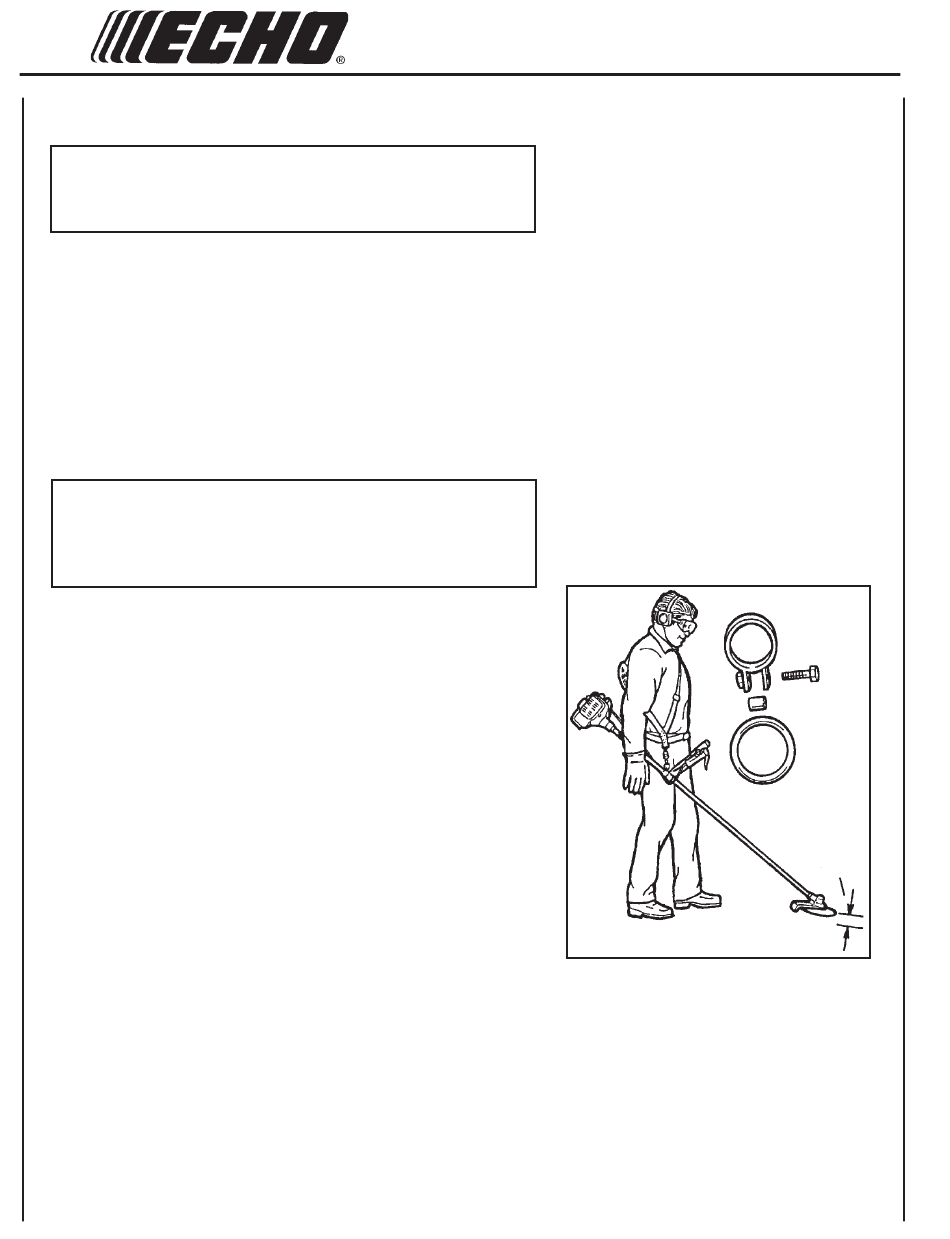

10. Balancee la unidad.
a. Póngase el arnés y una la unidad a él.
b. Deslize la abrazadera del arnés hacia arriba o hacia abajo hasta
que la unidad se balancee con la cabeza de linea a una distancia
aproximada de 2 a 3 pulgadas (5 - 7.5 cm) del piso.
c. Apriete el tornillo de la abrazadera del arnés.
2 a 3
pulgadas
(5 - 7.5 cm)
