ALHENA TECH K 50
Collegamento con tubi coassiali

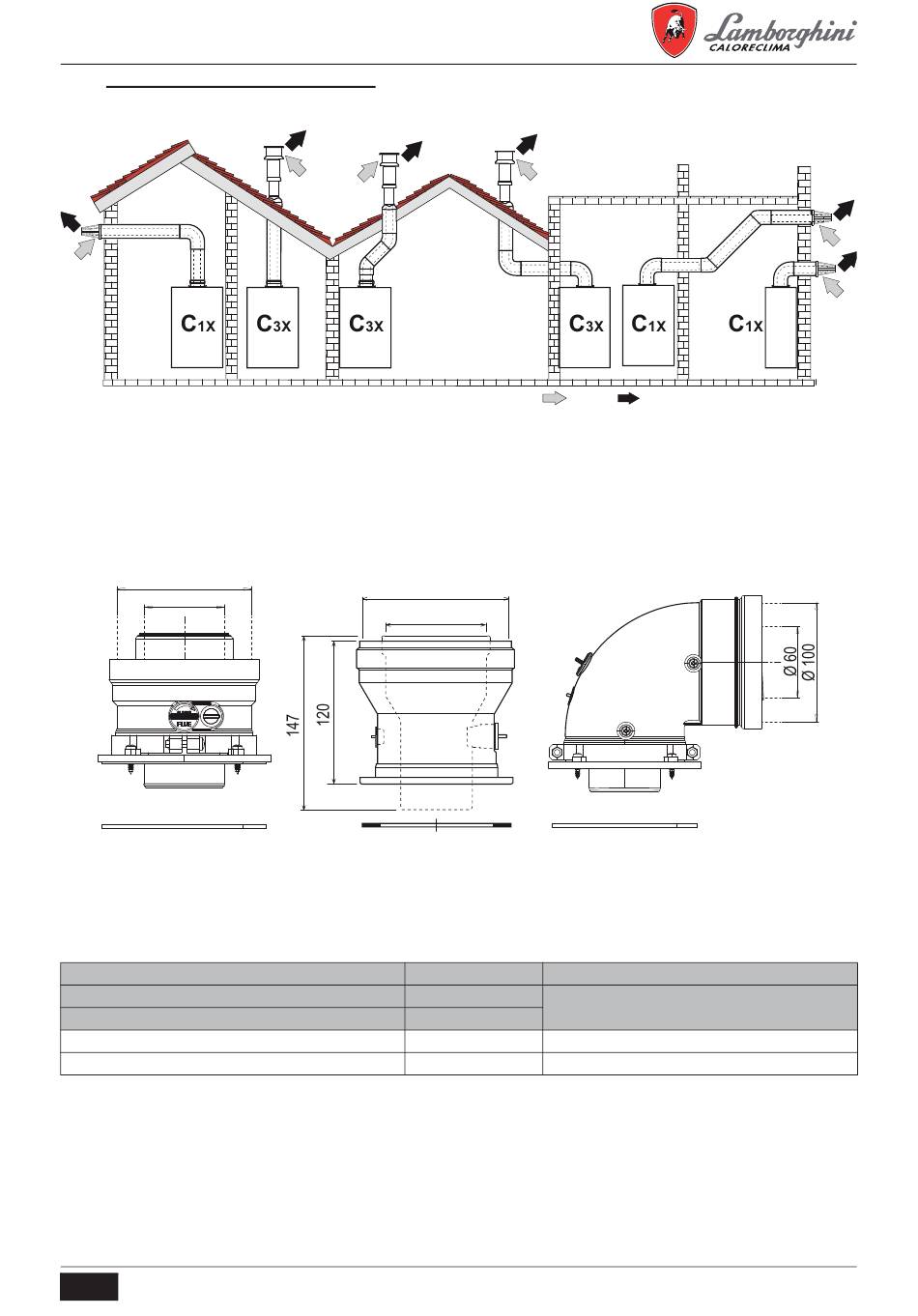

fig. 30 - Esempi di collegamento con tubi coassiali (
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di partenza.
Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario che eventuali tratti
orizzontali dello scarico fumi siano mantenuti in leggera pendenza verso la caldaia per evitare che
eventuale condensa rifluisca verso l'esterno causando gocciolamento.
Ø 100
Ø 60
041083X0
Tabella 5 - Massima lunghezza condotti coassiali
Massima lunghezza consentita (orizzontale) Tutti i modelli 7 m
Massima lunghezza consentita (verticale)
Fattore di riduzione curva 90°
Fattore di riduzione curva 45°
IT
Ø 127
Ø 80
041006X0
fig. 31 - Accessori di partenza per condotti coassiali
Coassiale 60/100
Tutti i modelli 8 m
1 m
0.5 m
cod. 3542A220 - Rev 01 - 07/2022
= Aria / = Fumi)
041084X0
Coassiale 80/125
ALHENA TECH 28 K 50 = 20 m
ALHENA TECH 34 K 50 = 20 m
0.5 m
0.25 m
27
