Paso 1 Conecte el CT y el cable de conexión de red.
Conecte los cables naranja y verde al polo positivo del CT utilizando un tapón terminal y ajústelos con una
herramienta engarzadora.
Conecte los cables azul y marrón al polo negativo del CT utilizando un tapón terminal y ajústelos con una
herramienta engarzadora.

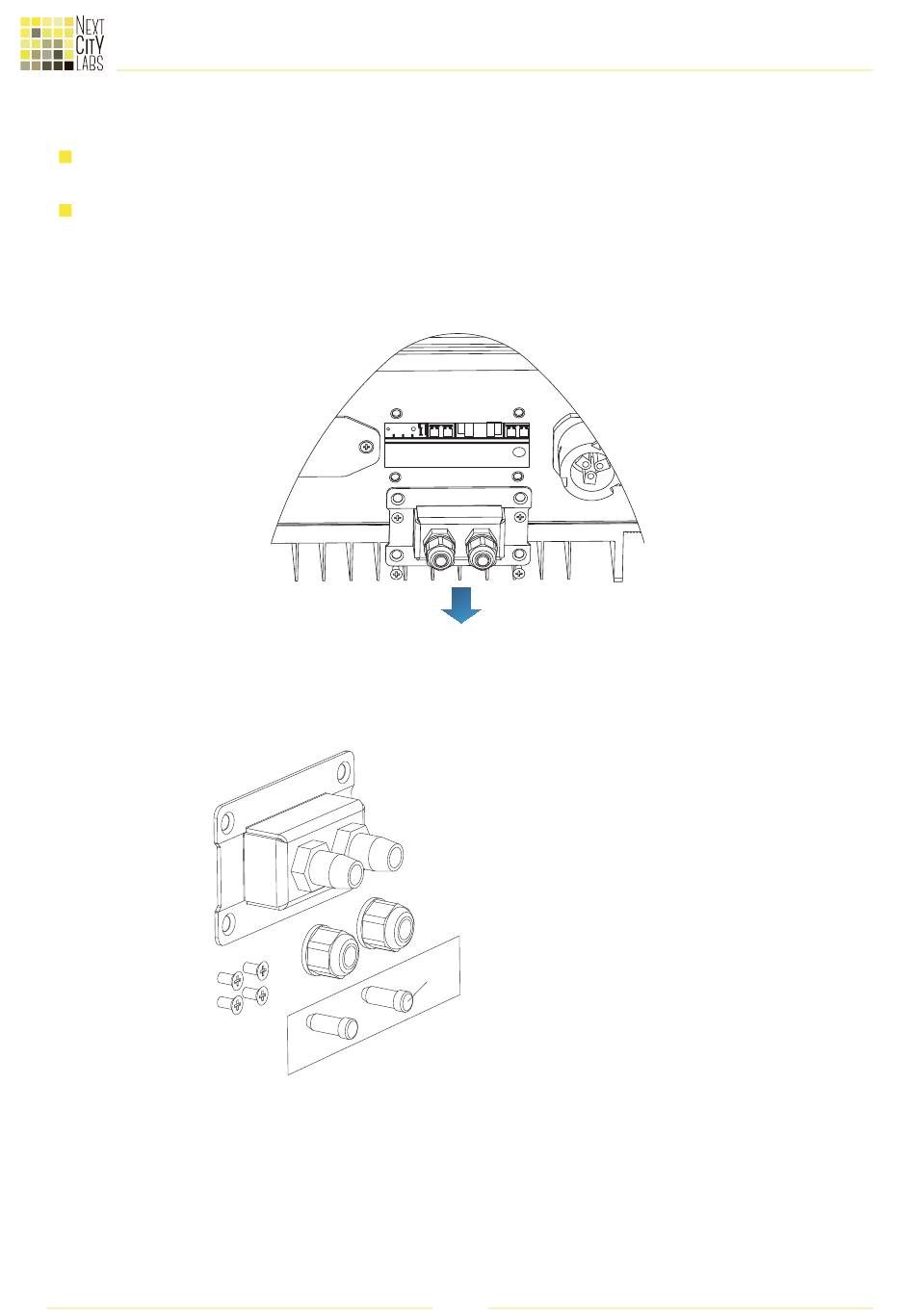

Paso2 Libere el sujeta cables impermeable y remueva el tope en el conector impermeable.
Figura 4-25
Paso 3 Libere el sujeta cables impermeable y remueva el tope en el conector impermeable.
Figura 4-26
Paso 4 Seleccione un cable apropiado según la tabla 4-2 y remueva la capa aislante con una pinza pelacables. La longitud
del cable central es de aproximadamente 6mm. Inserte el cable a través del sujeta cables y de la cubierta impermeable
según la tabla 4-4. Conecte los cables según las etiquetas y asegure el cable utilizando un destornillador plano como se
muestra en la figura que se encuentra debajo.
MANUAL INVERSOR MONOFÁSICO SERIE MF3-7.5K
A1
A1 ： Tope impermeable
31
