Montaje

4.3

Pares de giro

Los pares de giro están indicados en el paso de montaje respectivo.
4.4 Componentes y módulos
Véase el dibujo ep acerca del montaje de referencia, así como los planos.
5 Montaje
¡ADVERTENCIA!
¡Peligro de muerte mediante descarga de corriente!
No aflojar las conexiones a tierra eléctricas roscadas.
X
Impedir la entrada no autorizada al puesto de trabajo.
X
Trabajar siempre de dos en dos (con un ayudante).
X
Utilizar escalerillas o bancos con sello de verificación.
X
Mantener limpia la zona interior del carril de rodadura.
X
5. 1 Preparación por parte del cliente
Para asegurar el montaje conforme a las normas, comprobar la preparación por parte del cliente:
X
à Categoría y carga admisible de la construcción de fachadas o la subconstrucción
à Nivelado de la superficie de montaje
à Nivelado del piso terminado
à Exigencias del esquema eléctrico
5.2 Montaje de la guía corredera
Proteger la banda de rodadura contra deterioro.
X
5.2. 1

Atornillar el carril de rodadura

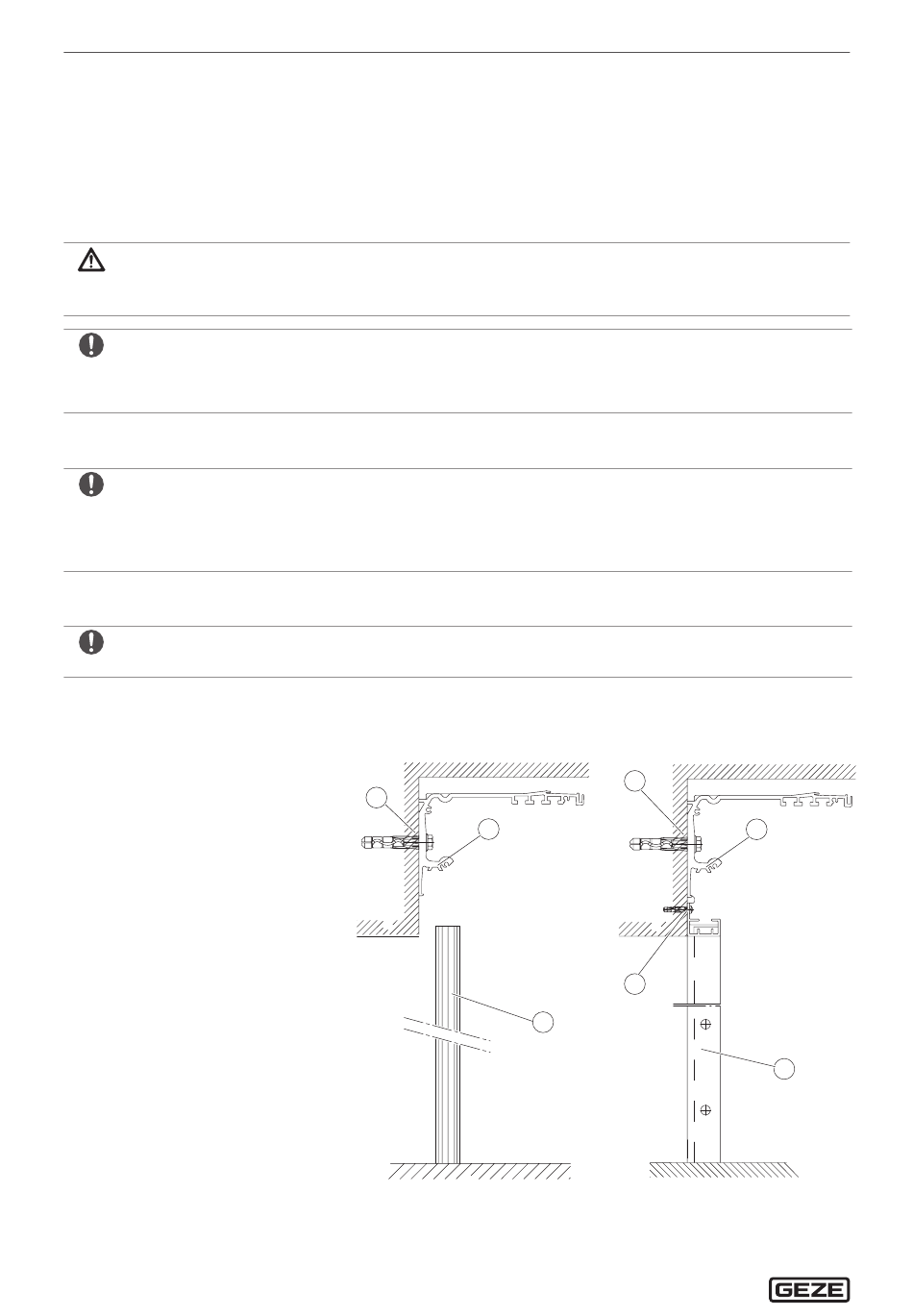

Vista desde el lateral
Determine la altura de montaje
X
de la guía corredera (2).
Tenga en cuenta las
irregularidades de la pared y
del suelo.
Alinee horizontalmente la guía
X
corredera.
Marque los orificios de fijación
X
(1) (línea superior de la guía
corredera).
Retire la guía corredera.
X
Taladre los orificios (1) para la
X
fijación.
Atornille la guía corredera (2).
X
Monte las láminas de
X
estanqueidad (3).
Presione la goma obturante
X
dentro de las láminas de
estanqueidad.
En instalaciones de 1 hoja Instala-
ciones de puerta:
Monte los perfiles de pared (4).
X
8
1
2
4
