INTRODUCCIÓN

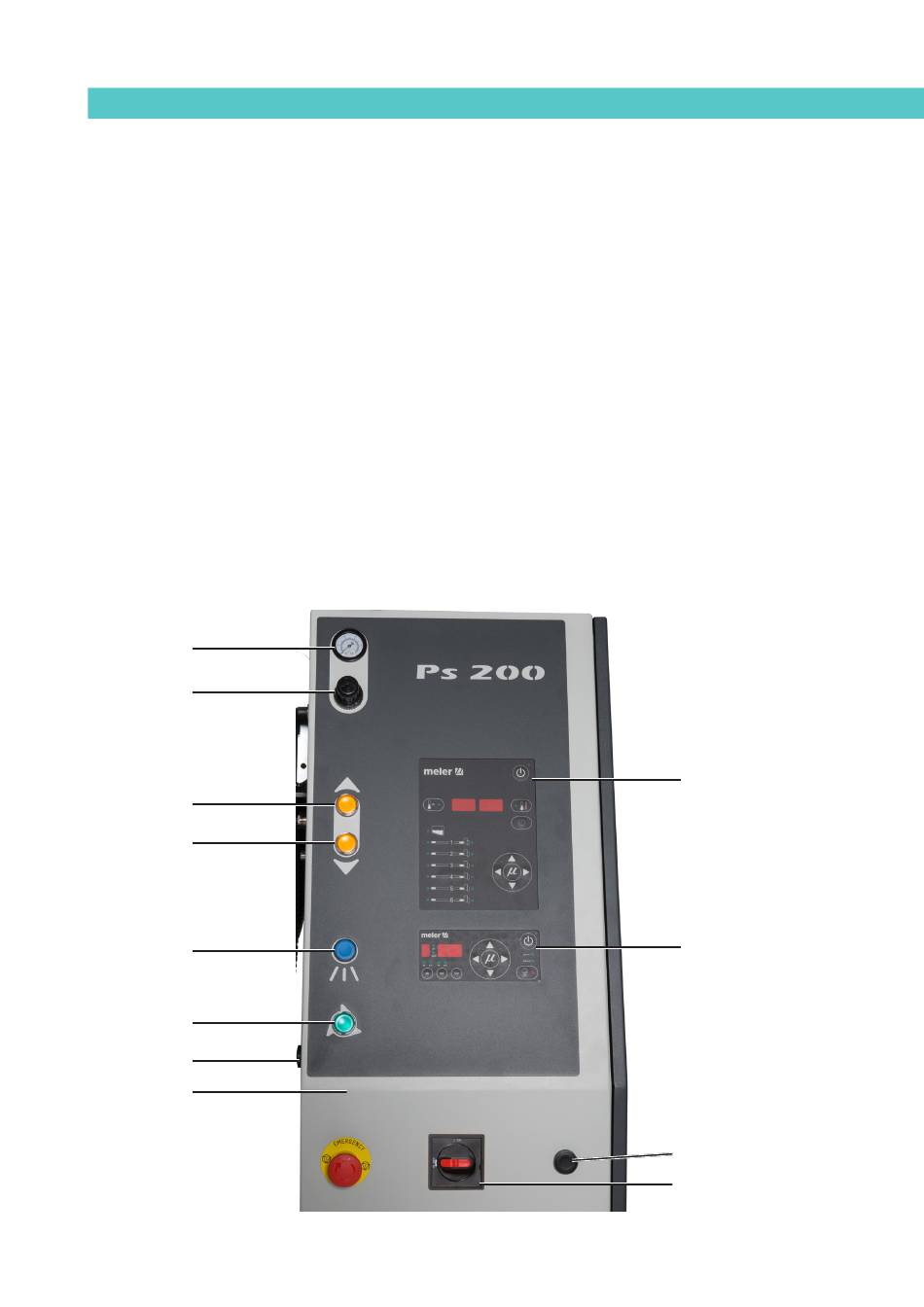

Cuadro de mando

1. Pulsador 'Subir plato' luminoso.
2. Pulsador 'Bajar plato' luminoso.
3. Pulsador de emergencia tipo seta, para detener la máquina.
4. Pulsador de inyección de aire en el interior del plato para su extracción
('Meter aire').
5. Pulsador verde de 'Marcha' de la bomba.
6. Pulsadores bimanuales de descenso del plato.
7. Interruptor principal.
8. Tarjeta de control de temperaturas.
9. Tarjeta de control de bombeo.
10. Manómetro presión válvula bypass (dos, en caso de bomba doble).
11. Regulador de presión válvula bypass (dos, en caso de bomba doble).
10
11
1
2
4
5
6
3
MA-5066-ESP MANUAL PLATO SEGUIDOR PS200
8
9
6
7
2-5
