Elemento Descripción
7 Residuos de escape. Consulte
de la
8 Suministro de gas nitrógeno
9 Suministro de gas de escape. El suministro de aire para la fuente de iones.
10 Conexión de la manguera de vacío para la bomba de vacío preliminar
11 Interruptor de corriente del espectrómetro de masas. Consulte
sistema
12 Ubicación de la conexión del cable Infiniband a la tarjeta TDC del
ordenador de adquisición

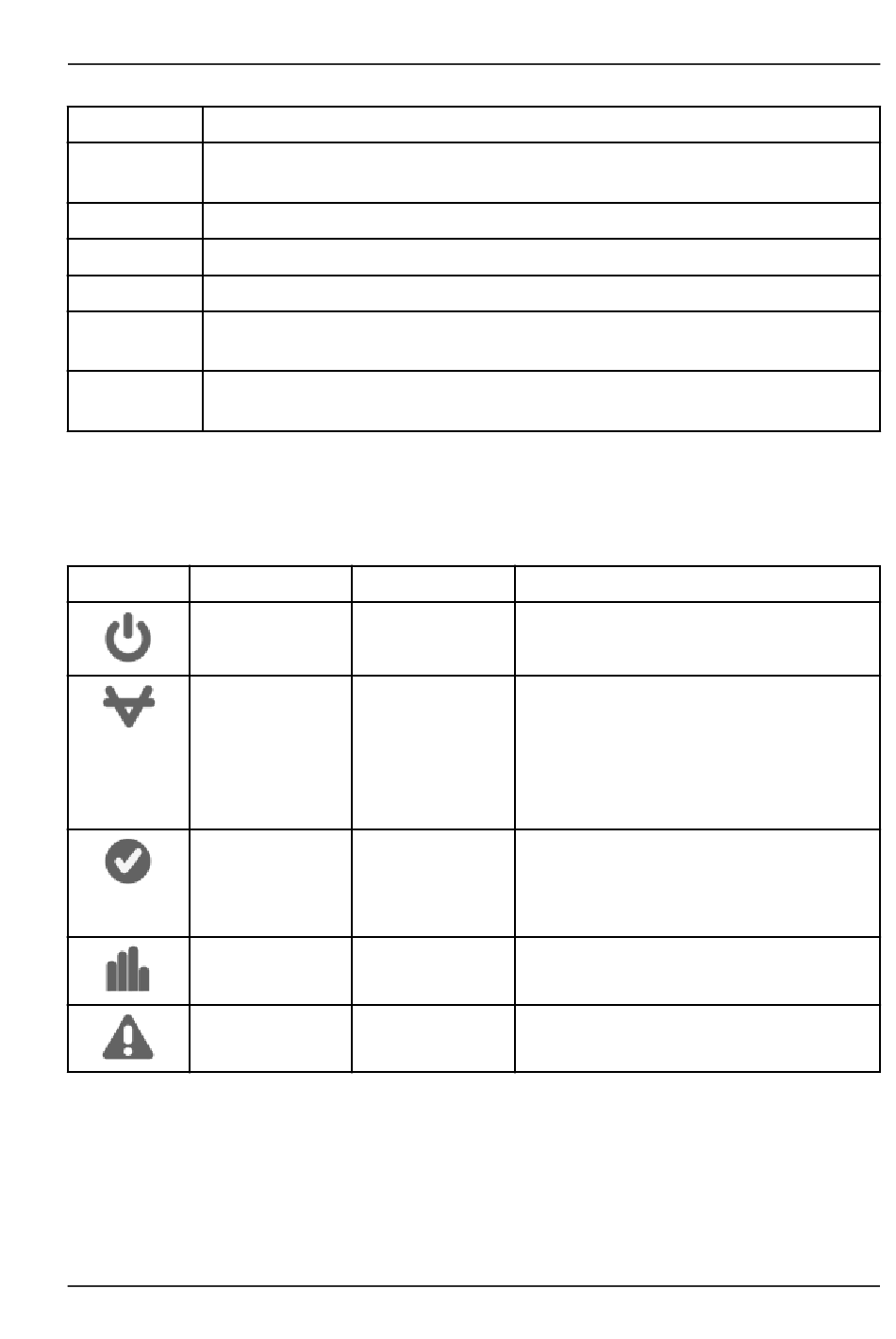

Símbolos del panel
La tabla siguiente describe los LED de estado del espectrómetro de masas.
Tabla 2-1: Símbolos del panel
LED
Después de encender el sistema, el LED de alimentación se ilumina y el LED de fallo
parpadea durante unos segundos. Después, el LED de vacío empieza a parpadear. Una
vez que se ha alcanzado el nivel de vacío de funcionamiento correcto, este LED permanece
iluminado.
Guía de usuario del sistema
RUO-IDV-05-9349-ES-B
fuente.
o Apagado y ventilación del
Color Nombre
Verde Power
Verde Vacuum
Verde Ready
Azul Scanning
Rojo Fault
Principios de funcionamiento
Vaciado de la botella de drenaje de escape
sistema.
Descripción
Se ilumina cuando se enciende el
sistema.
Se ilumina cuando se ha alcanzado
el nivel de vacío de funcionamiento
correcto. Parpadea cuando el vacío
no se encuentra en el nivel correcto,
es decir, durante la evacuación y
ventilación.
Se ilumina cuando el sistema se
encuentra en estado Ready. El sistema
debe estar en estado Ready (listo para
funcionar).
Se ilumina cuando el sistema está
adquiriendo datos.
Se ilumina cuando el sistema encuentra
un fallo del sistema.
Inicio del
