Backyard Discovery CARIBBEAN Manual Del Usuario página 45

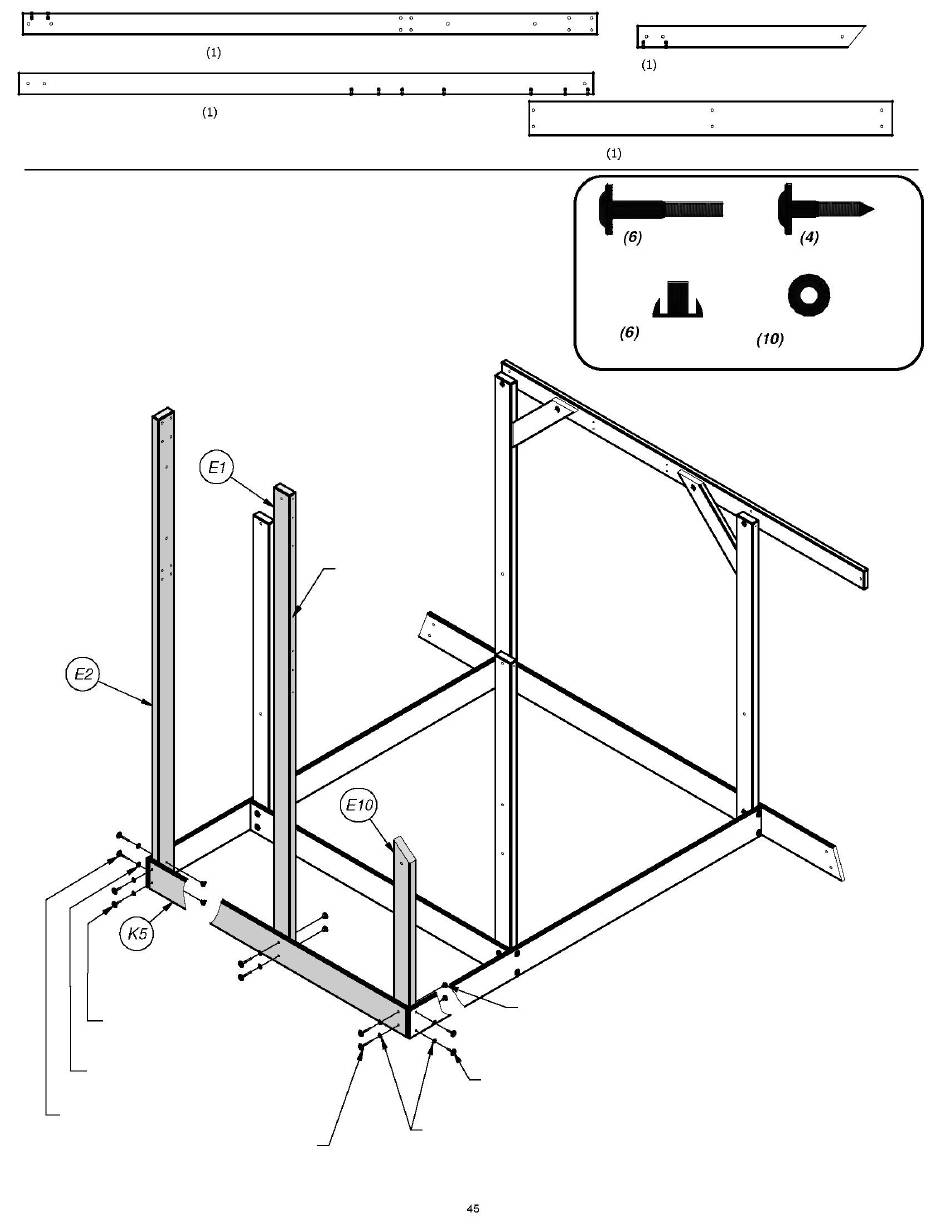

PASO 5
TIRAFONDO BL 5/16x1-1/2 NG
(2 LUGARES)
ARANDELA DE FIJACIÓN EXT. 8x19 NG
(2 LUGARES)
PERNO BL 5/16x2 NG
(2 LUGARES)
PERNO BL 5/16x2 NG
E2 - MONTANTE - W4L06190
1 3/8"x3 3/8"x86 1/8" (36x86x2186)
E1 - MONTANTE - W4L06195
1 3/8"x3 3/8"x86 1/8" (36x86x2186)
TENGA EN CUENTA
LOS ORIFICIOS
(4 LUGARES)
TUERCA T 5/16 NG
(6 LUGARES)
TIRAFONDO BL 5/16x1-1/2 NG
(2 LUGARES)
ARANDELA DE FIJACIÓN EXT. 8x19 NG
(8 LUGARES)
E10 - MONTANTE - W4L06053
1 3/8"x3 3/8"x34 1/4" (36x86x869)
K5 - TABLA DE APOYO - W4L06054
5/8"x5 1/4"x54 1/2" (16x134x1384)
PERNO BL
5/16x2 NG
ARANDELA
TUERCA T
DE FIJACIÓN
5/16 NG
EXT. 8x19 NG
TIRAFONDO BL
5/16x1-1/2 NG
