Backyard Discovery CARIBBEAN Manual Del Usuario página 64

T12 - TABLA DE SOPORTE - W4L06329
1"x1 3/8"x40 1/2" (24x34x1029)
F6 - VIGA DE PISO - W4L06351
1 3/8"x2 3/4"x13 7/8" (36x70x352)

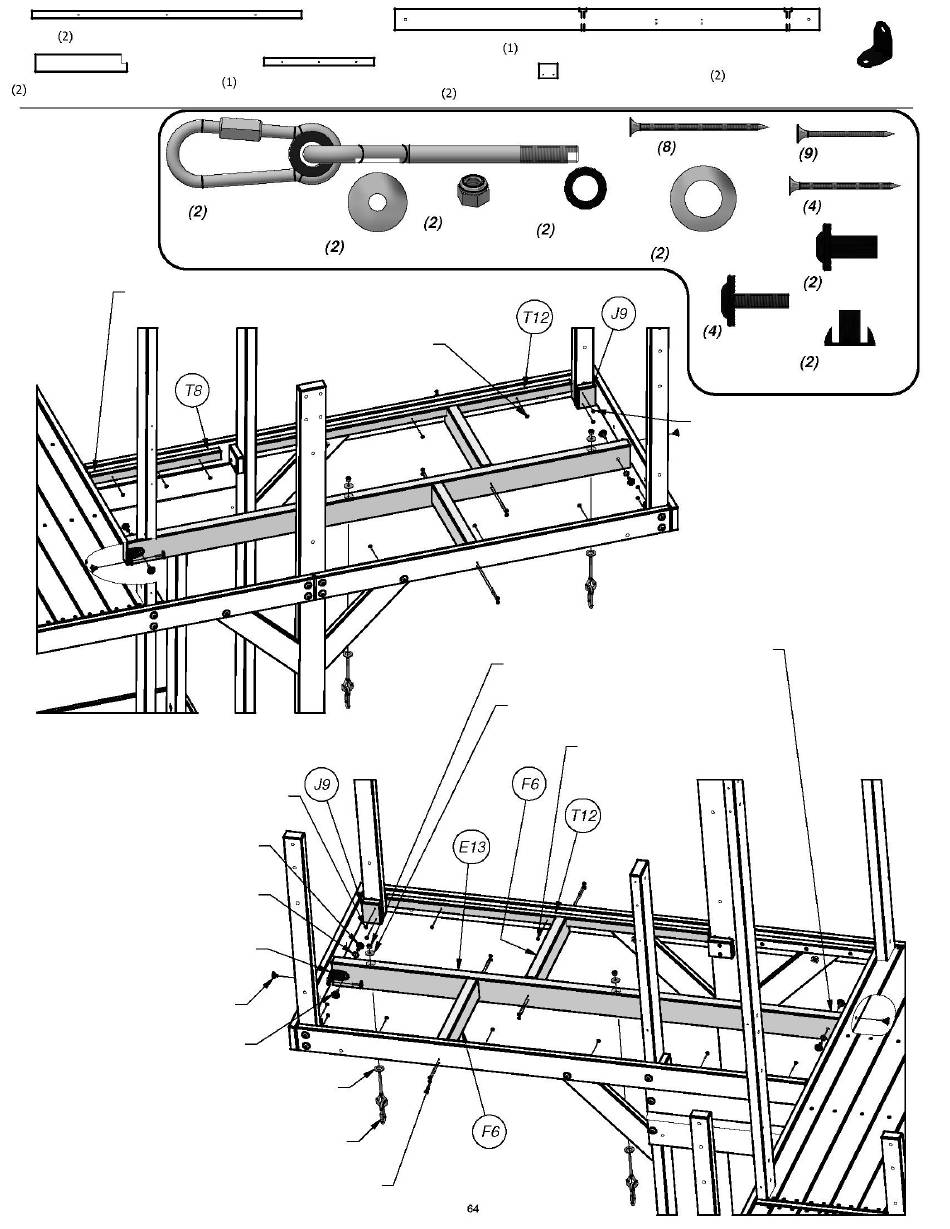

PASO 24
HACIA ABAJO
5/8" (PROMEDIO)
TORNILLO PFH 8x2
CILINDRO DE TUERCA BL 5/16x7/8 NG
(2 LUGARES)
ARANDELA DE FIJACIÓN EXT. 12x19 NG
(2 LUGARES)
SOPORTE EN ESCUADRA NG
(2 LUGARES)
TUERCA T 5/16 NG
(2 LUGARES)
PERNO BL 5/16x1 NG
(4 LUGARES)
ARANDELA DE SEGURIDAD 17x30
CONECTOR DE FIJACIÓN RÁPIDA PARA
GANCHO DEL COLUMPIO DE 86" PARA TABLA
T8 - TABLA DE SOPORTE - W4L06119
1"x1 3/8"x16 5/8" (24x34x423)
CONECTOR DE
FIJACIÓN RÁPIDA
PARA GANCHO DEL
COLUMPIO DE 86"
ARANDELA PLANA 8x27
PARA TABLA
TORNILLO PFH 8x1-3/4"
(6 LUGARES)
(2 LUGARES)
(2 LUGARES)
(2 LUGARES)
TORNILLO PFH 8x2 1/2
(8 LUGARES)
E13 - VIGA DEL PISO - W4L06320
1 3/8"x3 3/8"x63 3/4" (36x86x1618)
J9 - TABLA DE SOPORTE - W4L06064
1"x2 3/8"x3" (24x60x76)
CONTRATUERCA
ARANDELA DE
5/16
FIJACIÓN EXT.
12x19 NG
CONTRATUERCA 5/16
(2 LUGARES)
ARANDELA PLANA 8x27
(2 LUGARES)
TORNILLO PFH 8x1-3/4"
(3 LUGARES)
- SOPORTE EN ESCUADRA NG - A4M00615
2.5x38x50x55
TORNILLO
TORNILLO
PFH 8x2 1/2
PFH 8x1-3/4"
TORNILLO
PFH 8x2
ARANDELA DE
SEGURIDAD 17x30
CILINDRO DE
TUERCA BL
5/16x7/8 NG
PERNO BL
5/16x1 NG
TUERCA T
5/16 NG
TORNILLO PFH 8x2
(2 LUGARES)
SOPORTE EN
ESCUADRA DE
ESTE LADO
