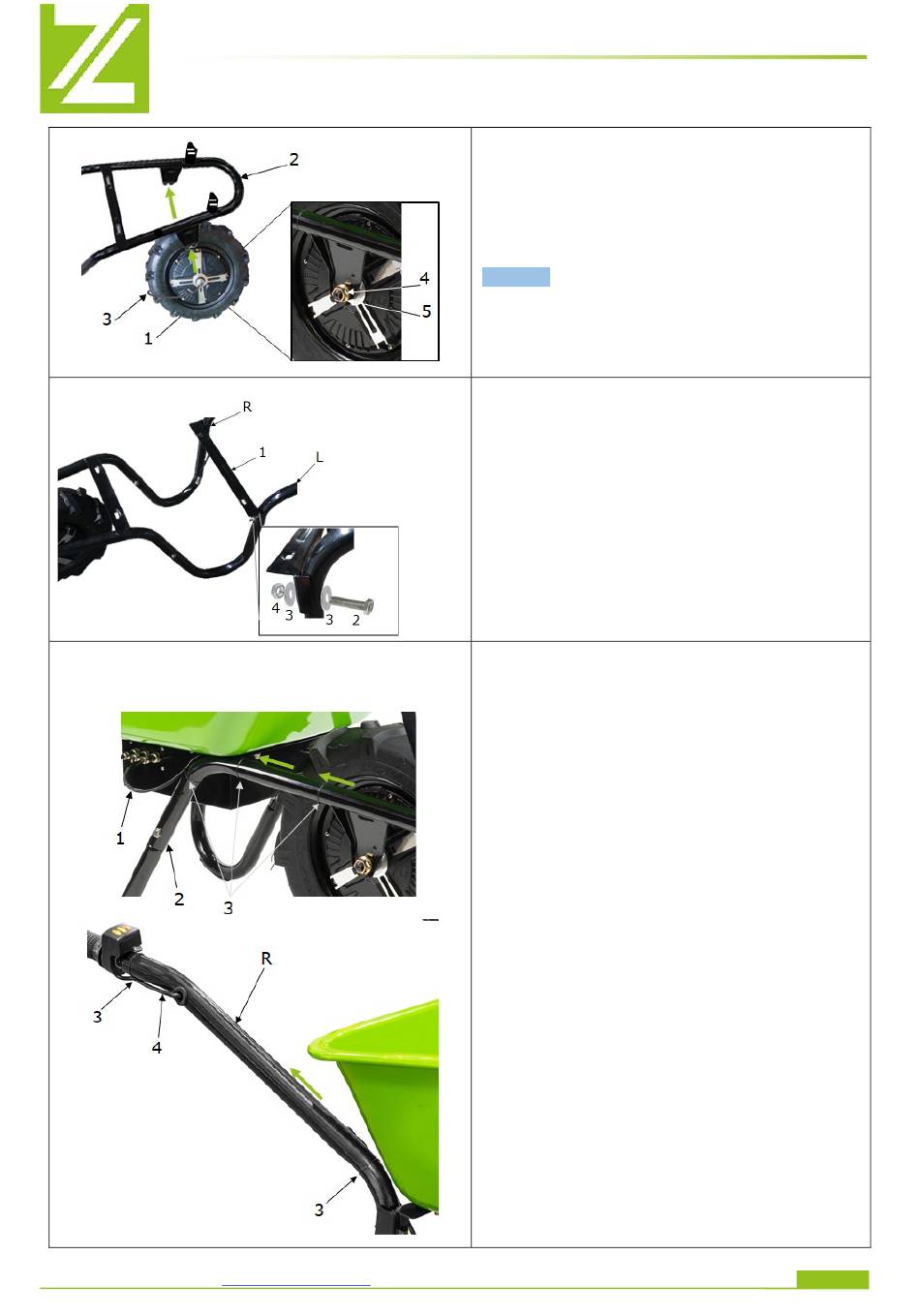

2. Schritt
Demontieren Sie zuerst die beidseits am
Antriebsrad (1) angebrachten Muttern (4) und
Scheiben (5).
Montieren Sie das Antriebsrad (1) auf jeder
Seite mittels einer Scheibe (5) und einer
Mutter (4) am Rahmen (2).
Hinweis:
Das Antriebsrad muss so montiert werden,
dass das Kabel (3) an der rechten Seite platziert
ist.
3. Schritt
Montieren Sie die Strebe (1) jeweils mittels
einer Sechskantschraube (2), 2 Scheiben (3)
und einer Mutter (4) an die Griffe (L, R).
4. Schritt
Befestigen Sie das Kabel (1) des Antriebsrades
am Rahmen (2) mittels Kabelbinder (3).
Befestigen Sie das Kabel (4) am rechten Griff
(R) mittels Kabelbinder (3).
