- Página 1 MAXinBOX FC 0-10V FAN Controlador de hasta dos fan coils de dos/cuatro tubos con señal de control de ventilación 0-10 VDC ZCL-FC010F Versión del programa de aplicación: [1.4] Edición del manual: [1.4]_a www.zennio.com...
-
Página 2: Tabla De Contenido
CONTENIDO Contenido ............................2 Actualizaciones del documento ....................3 1 Introducción ..........................4 1.1 MAXinBOX FC 0-10V FAN ....................4 1.2 Instalación ........................6 1.3 Inicialización y fallo de tensión ..................7 2 Configuración ........................... 8 2.1 General ..........................8 2.2 Entradas .......................... -
Página 3: Actualizaciones Del Documento
MAXinBOX FC 0-10V FAN ACTUALIZACIONES DEL DOCUMENTO Versión Cambios Páginas Cambios en el programa de aplicación: Nueva funcionalidad de Heartbeat. Nueva funcionalidad de control maestro de iluminación. Control manual del ventilador del fan coil. Optimización de los módulos de control de fan... -
Página 4: Introducción

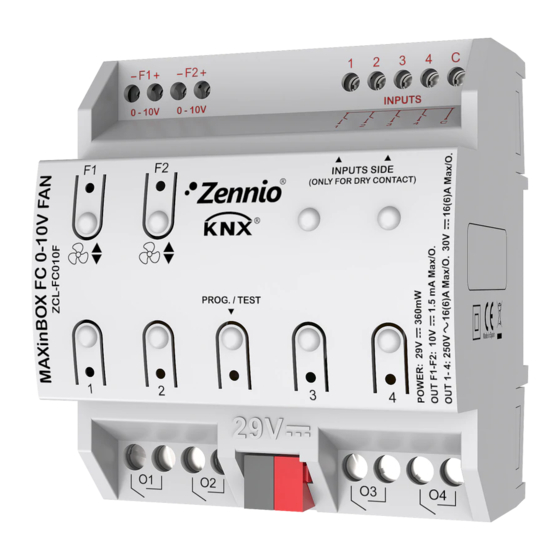

1 INTRODUCCIÓN 1.1 MAXinBOX FC 0-10V FAN El MAXinBOX FC 0-10V FAN de Zennio es un versátil actuador multifunción KNX destinado a cubrir las necesidades de control de la climatización en entornos KNX con unidades de fan coil (ventiloconvectores) integradas en que la velocidad del ventilador se controle a través de una señal analógica de 0-10 VDC, mientras que las válvulas... - Página 5 MAXinBOX FC 0-10V FAN Control maestro de iluminación para un control sencillo e inmediato de un conjunto de luminarias (o dispositivos funcionalmente equivalentes), una de las cuales actúa como luz principal y las otras como secundarias. Heartbeat o envío periódico de confirmación de funcionamiento.
-
Página 6: Instalación
MAXinBOX FC 0-10V FAN 1.2 INSTALACIÓN El MAXinBOX FC 0-10V FAN se conecta al bus KNX mediante el conector KNX incorporado. Una vez que el dispositivo se alimenta con tensión a través del bus, se podrá descargar tanto la dirección física como el programa de aplicación asociado. -
Página 7: Inicialización Y Fallo De Tensión
1.3 INICIALIZACIÓN Y FALLO DE TENSIÓN Durante la inicialización del dispositivo, el LED de Prog/Test, parpadea en azul unos segundos antes de que MAXinBOX FC 0-10V FAN esté listo. Las órdenes externas no se ejecutarán durante este tiempo, pero sí después. -
Página 8: Configuración
MAXinBOX FC 0-10V FAN 2 CONFIGURACIÓN 2.1 GENERAL PARAMETRIZACIÓN ETS Figura 2 Pantalla “General”. Después de importar la base de datos correspondiente en ETS y añadir el dispositivo a la topología del proyecto deseado, el proceso de configuración se inicia accediendo a la pestaña de parámetros del dispositivo. - Página 9 MAXinBOX FC 0-10V FAN respectivamente cada vez que el dispositivo comience a funcionar (por ejemplo, después de un fallo de tensión). Es posible parametrizar un cierto retardo para este envío (0 a 255 segundos). Figura 3. Envío de objetos indicadores al volver la tensión de bus Heartbeat (confirmación periódica de funcionamiento): este parámetro...
-
Página 10: Entradas
2.2.3 DETECTOR DE MOVIMIENTO Es posible conectar detectores de movimiento (modelos ZN1IO-DETEC-P y ZN1IO- DETEC-X de Zennio) a los puertos de entrada del MAXinBOX FC 0-10V FAN. Esto ofrece la posibilidad al dispositivo de detectar movimiento y presencia en la estancia, además del nivel de luminosidad. - Página 11 DETEC-N no son compatibles con el MAXinBOX FC 0-10V FAN (reportarán mediciones inexactas si se conectan a este dispositivo). El micro-interruptor trasero del modelo ZN1IO-DETEC-P deberá cambiarse a la posición “Type B” para poderlo utilizar con el MAXinBOX FC 0-10V FAN. http://www.zennio.com Soporte técnico:...
-
Página 12: Salidas Binarias
MAXinBOX FC 0-10V FAN 2.3 SALIDAS BINARIAS MAXinBOX FC 0-10V FAN incorpora cuatro salidas binarias, cada una de las cuales puede habilitarse y configurarse por parámetro de forma independiente. Aunque en este dispositivo se ofrecen al objeto de controlar las válvulas de los conductos del fan coil (hasta cuatro), su parametrización es similar a la de las salidas... -
Página 13: Salidas Analógicas 0-10V
MAXinBOX FC 0-10V FAN 2.4 SALIDAS ANALÓGICAS 0-10V MAXinBOX FC 0-10V FAN incorpora dos salidas analógicas de tensión que proporcionan una señal de voltaje de 0 a 10 VDC proporcional a un cierto valor de porcentaje recibido a través de un objeto de comunicación. - Página 14 MAXinBOX FC 0-10V FAN Cuando se habilita una de ellas, se incluyen los siguientes dos objetos por defecto: [SAx] Valor de salida (control): objeto por el cual se recibe un valor de porcentaje desde el bus KNX que el dispositivo toma como referencia para generar una salida de voltaje entre 0 y 10 V (proporcional al valor de porcentaje).
- Página 15 MAXinBOX FC 0-10V FAN Inicialización: ofrece la posibilidad de cambiar la salida a un cierto estado durante la puesta en marcha del actuador. Por defecto: apagada después de una descarga de ETS, y sin cambios después de un fallo de bus.
-
Página 16: Fan Coils
MAXinBOX FC 0-10V FAN 2.5 FAN COILS El MAXinBOX FC 0-10V FAN incluye dos funciones independientes de fan coil que implementan la lógica involucrada en el control de hasta dos unidades de fan coil. PARAMETRIZACIÓN ETS Tras habilitar “Fan coils” en la pantalla General (ver sección 2.1), se incorpora una nueva pestaña en el árbol de la izquierda. -
Página 17: La Velocidad Mínima Del Ventilador, Es Decir, El Mínimo Valor De Tensión
MAXinBOX FC 0-10V FAN La velocidad mínima del ventilador, es decir, el mínimo valor de tensión (en porcentaje) que permite observar movimiento en el ventilador. Este parámetro es útil cuando el ventilador no sea capaz de moverse con valores de tensión inferiores a un cierto límite. Es el “Offset 2” en la Figura 9. - Página 18 MAXinBOX FC 0-10V FAN Tipo de fan coil: establece el tipo de sistema de fan coil a controlar. Las opciones son: “2 tubos” o “4 tubos”. Si se selecciona “2 tubos” es necesario establecer el Modo de funcionamiento: Modo: establece el modo de funcionamiento del sistema de fan coil. Las opciones son: “Enfriar”, “Calentar”...
-
Página 19: Configuración Avanzada
MAXinBOX FC 0-10V FAN Valor mínimo de control que activa el ventilador: de 0 a 100% (10% por defecto). Velocidad mínima del ventilador: de 0 a 100% (20% por defecto). Este valor debe ser mayor o igual que el Valor mínimo de control. - Página 20 MAXinBOX FC 0-10V FAN que el valor mínimo que activa el ventilador, u Offset 1). Esta opción se aplicará sólo al modo enfriar. Una vez habilitada, se debe establecer por parámetro la velocidad constante deseada para el ventilador cuando esto ocurra (esta velocidad se puede cambiar en cualquier momento durante la ejecución).
- Página 21 MAXinBOX FC 0-10V FAN También es posible definir una posición forzada por parámetro, lo que permitirá (mediante objeto) establecer la velocidad del ventilador en ese valor prefijado, sin acción sobre las válvulas. En el modo de posición forzada: Las válvulas permanecen en el estado en que estaban antes de la orden de posición forzada.
- Página 22 MAXinBOX FC 0-10V FAN Esta activada la posición forzada. Se envían durante cualquier retardo. Por otro lado, es posible establecer una duración del control manual, o lo que es lo mismo, que tras un tiempo parametrizable se vuelva a activar el modo automático.
-
Página 23: Volver A Modo Automático Tras Un Período De Tiempo: Si Se Habilita, Aparece El Siguiente Parámetro
MAXinBOX FC 0-10V FAN Por favor, consultar el “Anexo II: Ejemplos de operación” para ver algunos ejemplos donde se reciben estos objetos en distintas situaciones. Velocidad máxima del ventilador: cuando se habilita establece un valor máximo para la velocidad del ventilador a través del siguiente parámetro: ... - Página 24 MAXinBOX FC 0-10V FAN en tiempo de ejecución (“[FCx] Velocidad del ventilador con válvula cerrada (enfriar)”). Velocidad del ventilador: de 0 a 100% (20% por defecto). Nota: esta opción solo está disponible para el modo enfriar, por tanto debe haberse seleccionado dicho modo en la pestaña de Configuración general...
-
Página 25: Funciones Lógicas
Para obtener información específica acerca del funcionamiento y los parámetros correspondientes, consúltese la documentación específica “Funciones lógicas” disponible en la sección de producto del MAXinBOX FC 0-10V FAN de la página de Zennio (www.zennio.com). http://www.zennio.com Soporte técnico:... -
Página 26: Termostatos
Para obtener información específica acerca del funcionamiento y los parámetros correspondientes, consúltese la documentación específica “Termostato Zennio” disponible en la sección de producto del MAXinBOX FC 0-10V FAN de la página de Zennio (www.zennio.com). http://www.zennio.com Soporte técnico:... -
Página 27: Control Manual
MAXinBOX FC 0-10V FAN 2.8 CONTROL MANUAL El MAXinBOX FC 0-10V FAN permite controlar manualmente el estado de sus salidas binarias y analógicas de 0-10V mediante los pulsadores situados en la cara superior del dispositivo. Así pues, cada una de las salidas dispone de un pulsador asociado. - Página 28 MAXinBOX FC 0-10V FAN La acción ejecutada depende del tipo de salida y, en el caso de salidas analógicas de 0-10V, del tipo de pulsación. Para ambos tipos de salidas, las pulsaciones no tienen efecto si la salida se inhabilita por parámetro: Salida binaria: una pulsación (corta o larga) hará...
-
Página 29: Modo Test On
MAXinBOX FC 0-10V FAN Modo Test On Una vez activado el modo Test On, las salidas sólo se pueden controlar mediante la acción directa sobre los pulsadores de control. Todas las órdenes que lleguen a través de objetos de comunicación se ignorarán, independientemente la salida a la que vayan dirigidas. - Página 30 MAXinBOX FC 0-10V FAN Los dos únicos parámetros son: Control manual: las opciones son “Deshabilitado”, “Solo con modo Test Off”, “Solo con modo Test On” y “Modo Test Off + Modo Test On” (por defecto). Dependiendo de cuál se seleccione, el dispositivo permitirá el control manual en modo Test Off, en modo Test On o en cualquiera de los dos.
-
Página 31: Control Maestro De Iluminación
(o más, si se enlazan entre sí los controles maestros de iluminación de varios dispositivos Zennio) o de cualquier otro elemento funcionalmente similar cuyo estado se transmita a través de un objeto binario y, en función de estos estados, llevar a cabo una orden maestra cada vez que se reciba una cierta señal de... - Página 32 MAXinBOX FC 0-10V FAN PARAMETRIZACIÓN ETS Al habilitar la función de Control de maestro de iluminación se incluirá una pestaña específica en el menú de la izquierda. Esta nueva pantalla de parámetros contiene las siguientes opciones: Número de objetos de estado: define el número de objetos de estado de un bit requeridos.
- Página 33 MAXinBOX FC 0-10V FAN (configurable en “Valor”, siendo las opciones disponibles “Auto”, “Confort”, “Standby”, “Económico” y “Protección”) cada vez que se produce el apagado general. Nota: las opciones anteriores no son mutuamente excluyentes; es posible mandar valores de diferente tipología al mismo tiempo.
-
Página 34: Anexo I: Independencia De Los Módulos
MAXinBOX FC 0-10V FAN ANEXO I: INDEPENDENCIA DE LOS MÓDULOS Las siguientes figuras ilustran cómo se deben enlazar los objetos de comunicación y direcciones de grupo dependiendo del sistema a controlar. Sistema fan coil de dos tubos Salida ] Valor de salida (estado) ] Valor de salida (control) Analógica “y”... - Página 35 MAXinBOX FC 0-10V FAN ventiladores enlazando los objetos del módulo de fan coil a los objetos de esos actuadores externos. Lo mismo ocurre para el módulo del termostato incorporado, que opcionalmente puede vincularse a los demás módulos internos y a su vez ser controlado por una...
-
Página 36: Anexo Ii: Ejemplos De Operación
MAXinBOX FC 0-10V FAN ANEXO II: EJEMPLOS DE OPERACIÓN El funcionamiento de la lógica del dispositivo varía notablemente en función del estado actual y la parametrización. Los siguientes diagramas muestran el comportamiento esperado en diferentes situaciones. Órdenes On/Off MÓDULO FC Apagado. -
Página 37: Órdenes De Modo
MAXinBOX FC 0-10V FAN Órdenes de modo Control calentar Calentar V ≥ Offset1 Enfriar MÓDULO FC Encendido. Modo enfriar. calentar enfriar calentar encendido apagado apagado Control Calentar Enfriar ventilador = 0% (estado) Control (estado) ventilador V>0% Control de Control de Control válvula = Abrir... -
Página 38: Anexo Iii: Objetos De Comunicación
MAXinBOX FC 0-10V FAN ANEXO III: OBJETOS DE COMUNICACIÓN “ Rango funcional” muestra los valores que, independientemente de los permitidos por el bus dado el tamaño del objeto, tienen utilidad o un significado específico, porque así lo establezcan o restrinjan el estándar KNX o el propio programa de aplicación. - Página 39 MAXinBOX FC 0-10V FAN 670760,00 19, 49 2 Bytes C T R - - DPT_Value_Temp -273,00 - 670760,00 [Tx] Consigna (estado) Consigna actual 20, 50 2 Bytes C T R - - DPT_Value_Temp -273,00 - 670760,00 [Tx] Consigna básica (estado) Consigna básica actual...
- Página 40 MAXinBOX FC 0-10V FAN [Ex] Detector de presencia: salida de 1 Bit C T R - - DPT_Ack 1 = Movimiento detectado esclavo Valor binario para disparar la 89, 118, 147, 176 1 Bit C - - W - DPT_Window_Door [Ex] Disparador de detección de presencia...
- Página 41 MAXinBOX FC 0-10V FAN 1 Bit C - - W - DPT_Alarm [Sx] Alarma 0=Normal; 1=Alarma 205, 213, 221, 229 1 Bit C - - W - DPT_Alarm [Sx] Alarma 0=Alarma; 1=Normal Alarma=0 + Desenclavar=1 => Fin de 206, 214, 222, 230...
- Página 42 MAXinBOX FC 0-10V FAN 0x0 (Detener) 0x1 (Reducir 100%) … DPT_Control_Dimmin 0x7 (Reducir 1%) 4 Bit C T - - - [Ex] [Puls. Corta] Aumentar/Disminuir luz Conmutación aumentar/disminuir luz 0x8 (Detener) 0x9 (Subir 100%) … 0xF (Subir 1%) 1 Bit...
- Página 43 MAXinBOX FC 0-10V FAN … 0x7 (Reducir 1%) 0x8 (Detener) 0x9 (Subir 100%) … 0xF (Subir 1%) 0x0 (Detener) 0x1 (Reducir 100%) … DPT_Control_Dimmin 0x7 (Reducir 1%) Puls. Larga -> Disminuir; Soltar -> 4 Bit C T - - - [Ex] [Puls.
- Página 44 MAXinBOX FC 0-10V FAN 1 Bit C - - W - DPT_Reset [Ex] [Cont. Pulsos] Reiniciar 0 = Sin acción; 1 = Reiniciar [Ex] [Puls. Larga] Estado del regulador de 1 Byte C - - W - DPT_Scaling 0% - 100%...
- Página 45 MAXinBOX FC 0-10V FAN 1 Bit C T R - - DPT_Switch [FCx] Control de válvula (enfriar) 0 = Abrir válvula; 1 = Cerrar válvula 1 Bit C T R - - DPT_Switch [FCx] Control de válvula (calentar) 0 = Abrir válvula; 1 = Cerrar válvula...
- Página 46 MAXinBOX FC 0-10V FAN 4=Protección 1 Bit C T - - - DPT_Switch [CMI] Encendido de cortesía: objeto binario Envío de encendido 1 Byte C T - - - DPT_Scaling 0% - 100% [CMI] Encendido de cortesía: porcentaje 0-100% 1 Byte...
-
