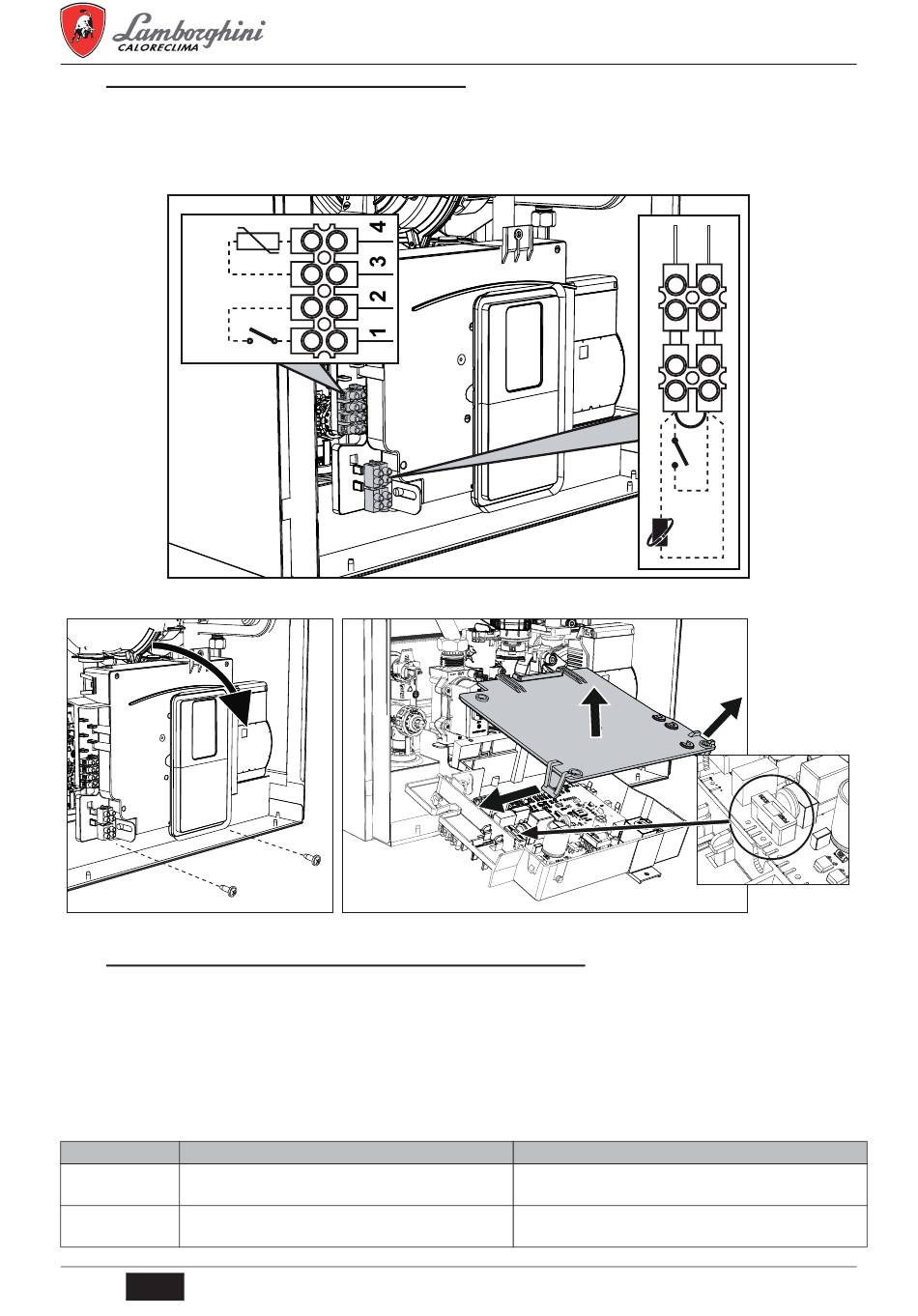

Acceso a la caja de conexiones y al fusible
Después de quitar el panel frontal ( *** 'Apertura del panel frontal' on page 97 ***) es posible ac-
ceder a las borneras (M) y al fusible (F) como se indica a continuación. Los bornes indicados
en la fig. 28 deben tener contactos secos (no 230 V). La posición de los bornes para las dife-
rentes conexiones también se ilustra en el esquema eléctrico de la fig. 65.
138
A
Tarjeta relé de salida variable LC32 (opcional - 043011X0)
El relé de salida variable LC32 consiste en una pequeña tarjeta de conmutación con contactos
secos (cerrado significa contacto entre C y NA). El funcionamiento está controlado por el soft-
ware.
Para la instalación, siga atentamente las instrucciones suministradas con el kit y en el esquema
eléctrico de la fig. 65.
Para utilizar la función deseada, consulte la tabla 3.
Tabla 3- Ajustes LC32
Parámetro b07 Función LC32
Gestiona una válvula de gas secundaria (pre-
0
definida)
Uso como salida de alarma (encendido tes-
1
tigo)
82
ES
M
fig. 28
fig. 29
Acción LC32
Los contactos se cierran cuando la válvula de
gas (en la caldera) está alimentada
Los contactos se cierran cuando hay una condi-
ción de error (genérico)
cod. 3541V512 - Rev 00 - 07/2022
ALHENA TECH C
5 6
72
139
F
