Pasos

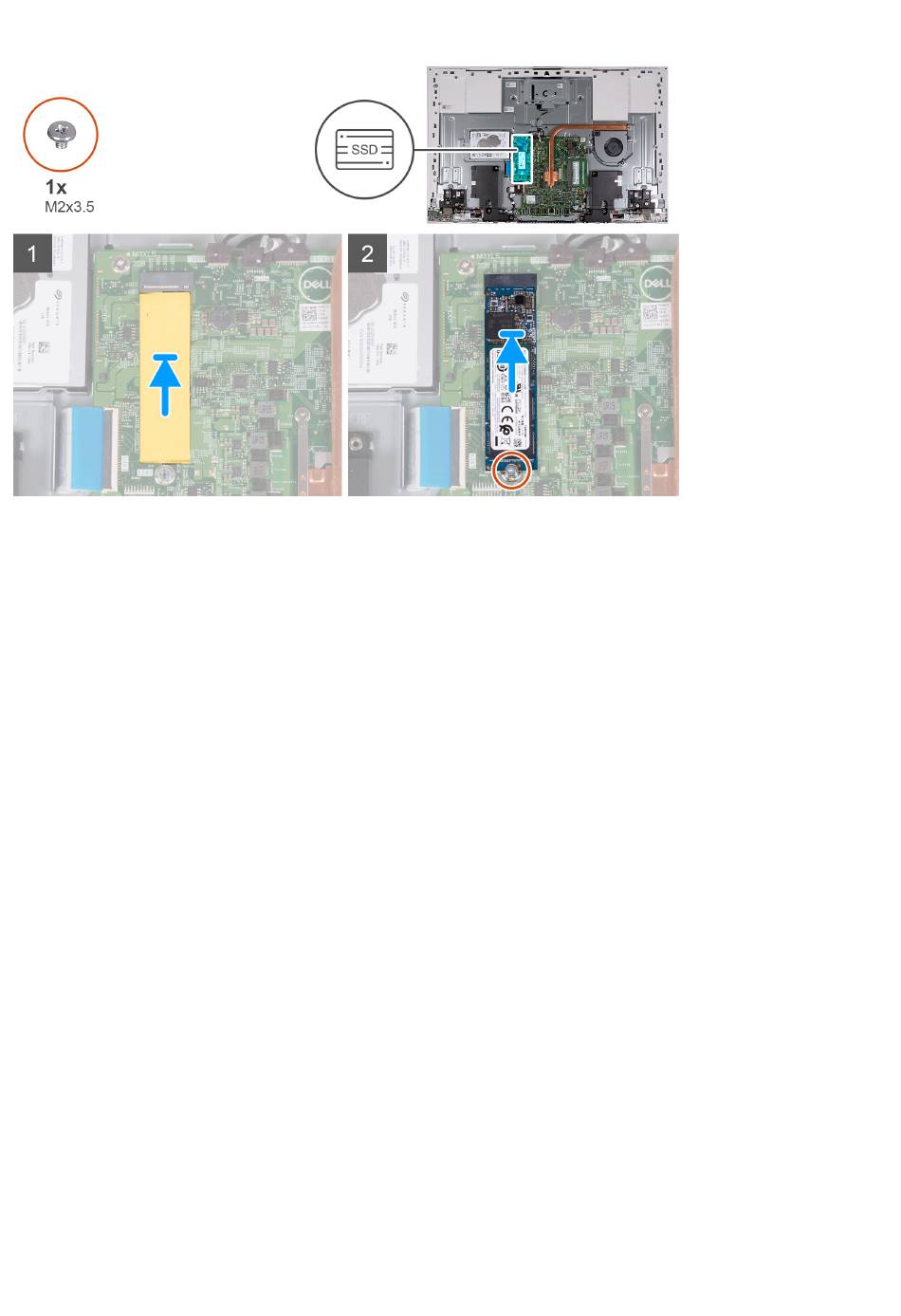

1. Asegúrese de que la almohadilla térmica que cubre la ranura M.2 2280 de la tarjeta madre esté en su lugar.
2. Alinee la muesca de la unidad de estado sólido M.2 2280 con la lengüeta en la ranura de unidad de estado sólido.
3. Deslice la unidad de estado sólido M.2 2280 en la ranura para unidad de estado sólido de la tarjeta madre.
4. Extraiga el tornillo (M2x3.5) que fija la unidad de estado sólido a la tarjeta madre del sistema.
Siguientes pasos
1. Instale el
blindaje de la tarjeta madre del
2. Instale la
cubierta de
I/O.
3. Instale la
cubierta
posterior.
4. Instale el soporte.
5. Siga los procedimientos que se describen en
Ensamblaje de la cámara retráctil
Extracción del ensamblaje de la cámara retráctil
Requisitos previos
1. Siga los procedimientos que se describen en
2. Extraiga el
soporte.
3. Extraiga la
cubierta
posterior.
4.
Quite la cubierta de E/S.
5. Extraiga el
protector de la placa
Sobre esta tarea
En la imagen a continuación, se indica la ubicación del ensamblaje de la cámara retráctil y se proporciona una representación visual del
procedimiento de extracción.
34
Extracción e instalación de componentes
sistema.
Después de manipular el interior de la
Antes de manipular el interior del
base.
computadora.
equipo.
