Pasos

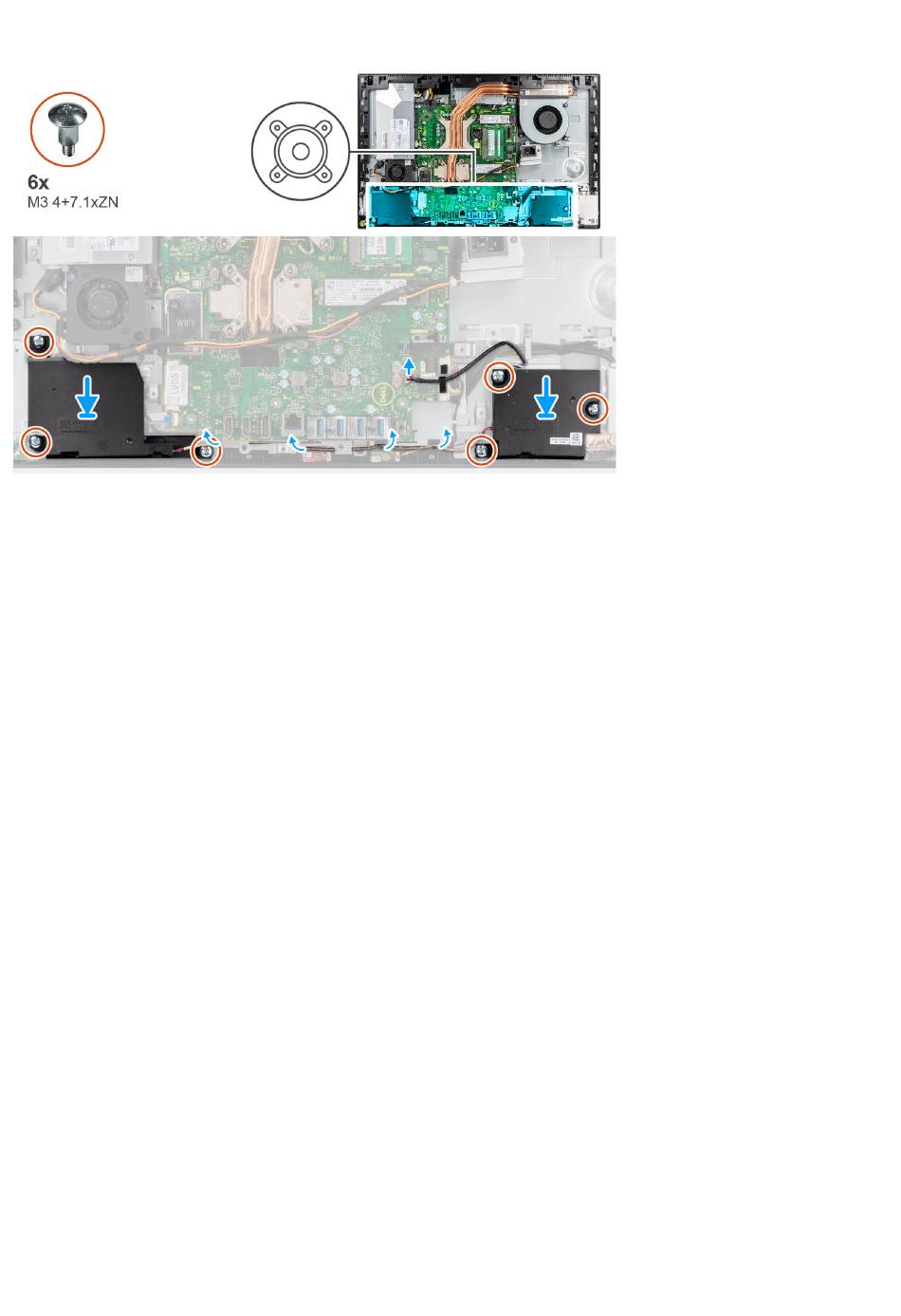

1. Alinee los orificios para tornillos de los parlantes con los orificios para tornillos en la base del ensamblaje de la pantalla.
2. Reemplace los seis tornillos (M3 4+7.1xZN) para fijar los parlantes a la base del ensamblaje de la pantalla.
3. Pase el cable del parlante por la guía de enrutamiento en la base del ensamblaje de la pantalla y conecte el cable del parlante a la tarjeta
madre del sistema.
Siguientes pasos
1. Instale el
soporte de I/O
2. Instale la
cubierta
inferior.
3. Instale el
blindaje de la tarjeta madre del
4. Instale la
cubierta
posterior.
5. Instale la
cubierta de cables
6. Instale el soporte.
7. Siga los procedimientos que se describen en
Placa del botón de encendido
Extracción de la placa del botón de encendido
Requisitos previos
1. Siga el procedimiento que se describe en
2. Extraiga el
soporte.
3. Quite la
cubierta de cables
4. Extraiga la
cubierta
posterior.
5. Extraiga el
protector de la tarjeta
6. Quite la
cubierta
inferior.
7. Quite el
soporte de I/O
8. Retire los parlantes.
Sobre esta tarea
En la imagen a continuación, se indica la ubicación de la placa del botón de encendido y se proporciona una representación visual del
procedimiento de extracción.
66
Extracción e instalación de componentes
posterior.
sistema.
(opcional).
Después de manipular el interior del
Antes de manipular el interior de la
(opcional).
madre.
posterior.
equipo.
computadora.
